Vandentiekio vamzdžių bandymo metodai: HDPE, PPR ir kiti sprendimai renovacijos metu

Vandens vamzdžio slėgio renovacijos projekte yra paslėptas projektas, vandens vamzdžio paviršius po projekto montavimo, o prieš tai turi būti atliekamas vandens slėgis, tada koks yra konkretus vandens slėgio metodas? Tačiau vandens slėgio bandymo metodas yra labai profesionalus, mes negalime aklai pradėti vandens slėgio slopinimo projekto, po to santechniko forumas suteiks piliečiams paprastą kalbą apie profesionalų meistriško vandens slėgio bandymo etapus, pažiūrėk.

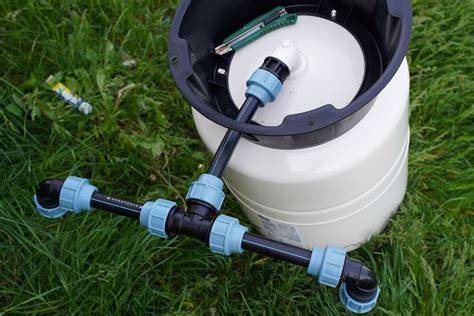

1. Vandens slėgio bandymo įrankių paruošimas

Ar dažnai naudojamas palyginti paprastas bandymo įrankis, kurio dydis 30 cm kvadratinis, bet vis tiek labai efektyvus. Į įrankį įeina lizdai, manometrai, vandens talpyklos ir jungiamosios žarnos. Naudojamas slėgio įrankis skirtas išbandyti slėgį vandens vamzdyje.

2. Vandens slėgio bandymo slėgio bandymo metodas

Karšto ir šalto vandens vamzdžiai jungiami žarnomis. Karšto ir šalto vandens vamzdžiai sudaro ratą ir sudaro vamzdį. Slėgio testeris gali būti prijungtas prie bet kurio išleidimo angos, o slėgio indikatorius šiuo metu yra nulinis slėgis. Vandens vamzdžio slėgis turi būti patikrintas tik tada, kai visi vandens vamzdynai yra visiškai suvirinti. Prieš bandant slėgį, visi kištukai turi būti prijungti, o vandens įleidimo vamzdis vožtuvas uždarytas. Slėgio matavimo metu sukratykite stovo slėgio lazdele, kol slėgio indikatoriaus rodyklė nukreips apie 0,9-1,0, tai reiškia, kad esamas slėgis yra 3 kartus didesnis už įprastą slėgį. Laikykitės šio spaudimo tam tikrą laiką.

Skirtumas tas, kad vamzdžių slėgio matavimo laikas yra ne tas pats, PPR, aliuminio plastiko PPR, plieno plastiko PPR suvirinimo vamzdis yra 30 minučių (gali būti daugiau nei gali būti ne mažiau). Aliuminio plastikinis vamzdis yra vario sąnario natūra ir jo laikas yra 4 valandos (pusė darbo dienos). Cinkuotas vamzdis yra 4 valandos ir pusė darbo dienos.

3. Vamzdžių slėgio bandymo rezultatai, siekiant nustatyti

Slėgio bandymo metu vienas po kito, norint patikrinti sąnarius, vidinės šilko jungtys, kištukai negali turėti vandens išsiurbimo, o kai kurie žmonės sako, kad kištuko purškimo vanduo yra gerai, tai yra apgaulingas, kištuko įleidimas tiesiogiai veikia slėgio testerio rankas, rankos nuolat Kritimo gali kas nors žino, ar vieta yra atidžiai tikrinama. Slėgio testeris neturi mažiausio nurodyto laiko sumažėjimo arba sumažėjimas yra mažesnis nei 0,1, tai reiškia, kad vandentiekio vamzdis yra geras, ir tai taip pat rodo, kad slėgio testeris veikia normaliai.

Įrengę vandens vamzdį, slėgio matavimui reikia paspausti vandens vamzdį. Metalo ir jo sudėtinio vamzdžio bandymo slėgis yra 0,6 MPa. Po to, kai slėgis stabilizuojamas 10 minučių, slėgio kritimas vamzdyje turi būti ne didesnis kaip 0,02 MPa be nuotėkio; plastikinio vamzdžio bandomasis slėgis yra 0,8 MPa. Reguliuojamas 20 minučių, slėgio kritimas vamzdyje turi būti ne didesnis kaip 0,05 MPa, jokio nuotėkio.

HDPE vamzdžių nuotėkio testavimas: keli pagrindiniai metodai

1. HDPE nuotėkio testavimas vandens tiekimo ir dujotiekiuose yra būtinas siekiant užkirsti kelią didelėms finansinėms ir aplinkos problemoms. Hidrostatinis bandymas užpildo sistemą vandeniu ir laikosi aukštesnio nei įprastinio veikimo slėgio, nuolatinis slėgio stebėjimas rodo nuotėkį.
2. Pneumatiniai bandymai taikomi tais atvejais, kai hidrostatinis bandymas neįmanomas, pavyzdžiui šaltuose oruose ar kai vandens įvedimas nėra praktiškas. Šis metodas greitesnis, bet reikalauja griežtų atsargumo priemonių dėl suslėgtų dujų energijos.
3. Vakuuminis bandymas yra naudingas HDPE jungtims, kameroms ir šuliniams, kai vandens infiltracija ar exfiltracija gali paveikti našumą.
4. Tracer dujų bandymas - modernus metodas didelėms ar sudėtingoms sistemoms, kai tradiciniai metodai gali būti nepakankami. Aptinkamos dujos, tokios kaip helis ar vandenilis.

Nuo tradicinio hidrostatinio ir pneumatinio bandymo iki modernių metodų, tinkamas nuotėkio bandymo metodas yra būtinas norint užtikrinti HDPE vamzdžių vientisumą prieš įvedant į veiklą ir jos metu. Nuotėkio bandymo metodai yra būtini norint užtikrinti saugą, aplinkos apsaugą ir ekonominę naudą.

PE vandens vamzdžių bandymo etapai ir priėmimo standartai

Pagal laidojimo polietileno vamzdžių inžinerijos techninės specifikacijos reikalavimus (CJJ101-2004) išskiriami keletas žingsnių, siekiant užtikrinti, kad PE vamzdžiai būtų patikimai įrengiami ir laikomi be nuotėkio.

1. Įėjimų/ išeigų valdymas: įleidimo ir išmetimo vožtuvų derinimas, slėgio reguliavimas ir ventiliavimo valdymas yra būtini siekiant išvengti oro įpylimų ir užtikrinti stabilų bandymo slėgį.
2. Bandymo įranga ir vožtuvų sandarinimas: vožtuvų sandariklio varžtų priveržimas, vožtuvų atidarymo ir uždarymo teisingumas.
3. Bandymo vamzdyne privaloma aiškiai laikytis dirvožemio intervalo ir in situ įrengti dujotiekio bandymo dalis. Jei naudojamas išplėtimo žiedas, papildomos betonavimo procedūros būtinos.
4. Bandymo metu turi būti tikrinami visų jungčių, kampinių dalių ir flanšų nuotėkiai. Tuo tikslu įrengiami specialūs testavimo įtaisai, o po patikrinimų vamzdžio slėgis gali būti padidintas ir palaikomas kelias valandas.
5. Bandymo sunkumai gali būti įveikti naudojant įvairias jungimo armatūrų rūšis: flanšai, movos, varpelio jungtys ir kt., kurios priklauso nuo vamzdžio medžiagos ir skersmens.

Jungčių įvairovė ir jų taikymas

Visi prijungimo būdai gali būti priskirti dviem pagrindinėms klasėms - nuimamiems ir vienetiniams. Nuimamos jungtys: flanšas ir mova. Vienkartiniai metodai apima lizdą, įpjovą, suvirinimą užpakaliu ir klijavimą. Vienkartiniai jungtys paprastina priežiūrą ir remontą, nes jas galima išardyti ir grąžinti į vietą. Šie jungimai dažnai naudojami formuojant vidinius ryšius.

Rinkdamiesi jungiamąsias detales, santechnikas atsižvelgia į vamzdyno specifiką: skersmenį, medžiagą, temperatūrą, lauko sąlygas ir poreikį bei galimus remonto scenarijus.

Nuimamuose jungtyse dažniausiai matomos šios rūšys

• Flanšai - skirti didelės apimties vamzdžiams sujungti;
• Movas - dažnai naudojamas namų vamzdynuose dėl paprastumo ir patikimumo.

Vienkartiniai jungčių metodai

• Lizdas (daugiau naudojamas PVC): įleidžiama mažesnė skersmens dalis į didesnį, užsandarinta specialiais jungiamosios vietos metodais (sandarikliu arba klijais).
• Lipdiniai (klijavimas, suvirinimas): PVC ar polipropilenas - naudojama klijavimo arba termiškai suvirinimo technologija, siekiant sujungti dalis.
• Suvirinimas (varpiniu arba litavimu bandomuose skersmens): taikomas PP vamzdynams, dažnai naudojamas metal-plastik vamzdynų surinkimui, su specialiais įrankiais.

Prieš sujungimą svarbu paruošti paviršius: šlifavimas, nuvalymas, riebalų pašalinimas, siekiant užtikrinti gerą sukibimą. Jungčių procesai skirti dirbti greitai ir tiksliai: užtikrinamas vienodos kokybės sujungimas ir stabilizavimas.

Rinkinių parinkimo ir montavimo praktika PP ir PVC vamzdžiams

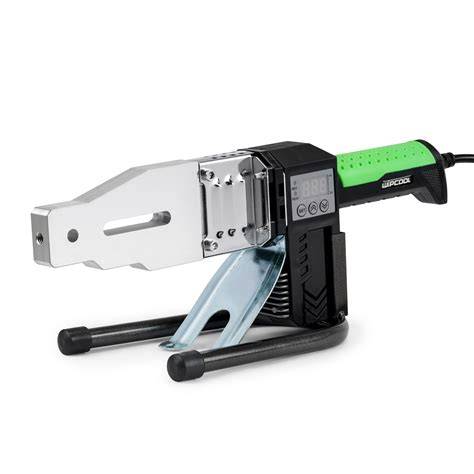

PP vamzdžių suvirinimas (įskaitant litavimą) taikomas tiek formuotiems, tiek nestandartiniams santechnikos polimerams. Dažnai naudojama trečia ar daugiau sluoksnių, prieš prijungimą pašalinant išorinį polipropileno sluoksnį ir armatūros folijos sluoksnį, kad užtikrintumėte geresnį sukibimą. Prieš sujungimą dažnai nustatomas įvyniotas ženklas ir paruošiami įrankiai - lituoklis, įtvaras, pjovimo įrankiai, šlifavimo įrankiai.

Montuojant, svarbu užtikrinti teisingą žiedo ir vamzdžio kryptį, užtikrinti tolygų klijų plošį (2/3 lizdo įdubos) ir palikti ploną lipnaus klijų ritinėlį. Vamzdžiai įkišami į lizdą, pasukami 1/4 apsisukimo ir grąžinami į vietą. Jei klijavimas atliekamas paprastai, atitinkamai turi būti išlaikytas laikas, kol klijai sukietės ir jungtis stabilizuosis.

Vamzdžių prijungimui varpo formos jungtys turi būti surinkimos laikantis griežtų parametrų: atstumas tarp vamzdžio krašto ir spaustuko, skersmens tarpas, šildymo laikas ir pan. Taip pat būtina užtikrinti, kad junginiai būtų išlaikomi kaip galima ilgiau, kol užsidarys sandara, siekiant užtikrinti nuotėkio nebuvimą.

Apžvalga ir išvadas

Šiuolaikinės technologijos pristato patoblintus nuotėkio bandymo ir aptikimo metodus. Tinkamas bandymo metodas priklauso nuo vamzdžio medžiagos, skersmens, naudojimo sąlygų ir aplinkos. Svarbu laikytis reglamentų ir rezultatų interpretacijos, kad įranga būtų saugi ir patikima, o nuotėkio rizika būtų sumažinta iki minimumo.

Žinodami skirtingų medžiagų ir jungčių specifiką, santechnikai gali pasirinkti efektyviausius metodus ir užtikrinti, kad renovacijos metu įrengti vamzdynai atitiktų saugumo, veikimo ir ekonominės naudos reikalavimus.

Ar sutinkate? Visi įtraukti bandymo ir jungčių metodai pateikti šiame straipsnyje, kad pradedančiam santechnikui būtų lengviau pasirinkti ir įgyvendinti projektą.
