Dal pandemijos perspektyva ir dažnai girdimos diskusijos apie šildomas grindis Lietuvoje verčia įsivaizduoti, kaip tiksliai apskaičiuoti grindų ant grunto šiluminę varžą ir užtikrinti tolygų šildymo efektą. Pagrindinės temos - kas yra grindų šildymas ir grindinis šildymas, kaip skaičiuojama šiluminė varža, kokie sluoksniai ir medžiagos įtakoja efektyvumą, bei kaip išvengti dažniausiai pasitaikančių klaidų montuojant ir eksploatuojant sistemą.
Grindų šildymas prieš grindinio šildymo konceptų skirtumų aiškinimą
Reikėtų atskirti dvi sąvokas: grindų šildymas ir grindinis šildymas. Grindų šildymas, užsienyje vadinamas „komfortinėmis grindimis“, konstrukcijoje šiluma paskirstoma taip, kad grindų paviršius būtų maloniai šiltas, o patalpos oras ir galvos lygis neperkaista; tai yra minimalus šilumos į patalpą kiekis. Grindinis šildymas - kai grindys įšyla tiek, kad sušildo ir patalpos orą, vykdant faktinę patalpų šildymo funkciją. Literatūroje lietuvių kalba dažniausiai vartojama „grindų šildymas“, o „grindinis šildymas“ vartojamas kaip alternatyva. Sušildyti grindų konstrukciją galima keliais būdais: elektriniais kabeliais, grindyse esančiais kanalais pučiant šiltą orą, grindyse įmontuotais vamzdeliais, kuriais cirkuliuoja šiltas vanduo. Plačiausiai paplitęs yra vandens šildymas, kuris sušildo betoną, o betoninė masė storeja šilumos akumuliaciją ir padeda užtikrinti tolygų paviršiaus šildymą.
Siekiant tikslumo: pagrindiniai šiluminio-techninio skaičiavimo tikslai
Pagrindinis šiluminio-techninio skaičiavimo tikslas - nustatyti vandens, tekančio vamzdeliais, temperatūrą ir horizontalų atstumą tarp grindų konstrukcijoje išdėstytų vamzdelių. Tai du pagrindiniai parametrai, apsprendžiantys grindų paviršiaus temperatūrą ir grindų įšilimo tolygumą. Vandens temperatūra vamzdeliuose gali svyruoti 35-55°C ribose, atstumas tarp vamzdelių - 10-30 cm. Jei patalpoje yra dideli stikliniai paviršiai, vamzdelius būtina montuoti tankiau tam, kad būtų išvengta šalto oro srovių ir nelikti dango ar netolygaus šildymo.
Medžiagos ir konstrukciniai sluoksniai: iš ko susideda grindų šiluma?

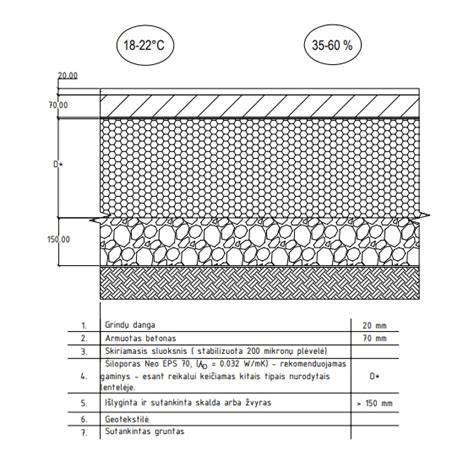

Grindinis šildymas dažnai įrenginėjamas ant grunto. Tokiu atveju vienas iš pagrindinių klausimų - šilumos izoliacijos storis ir kokybė, kad būtų sustabdytas šilumos srautas į apačią. Dažnai naudojama polistirolo putplastis (EPS), kuris turi geras izoliacines savybes, didelę atsparumą drėgmei ir ilgaamžiškumą. Į izoliaciją dedami fiksatoriai vamzdžiams, o grindų plotą užpildo betoninis sluoksnis. Svarbu užtikrinti tolygų vamzdžių išdėstymą, kad šiluma pasiskirstytų vienodai visame plote, išskyrus siaurą zoną prie sienų su dideliais įstiklintais paviršiais.
Betono sluoksnio storis priklauso nuo vamzdžių skersmens, jų išdėstymo ir vandens temperatūros. Praktikoje optimalus bendras betono sluoksnis dažnai siekia apie 6,5 cm virš vamzdelių, kai pats betono sluoksnis virš vamzdelių yra apie 4,5 cm. Jei grindys montuojamos ant grunto, būtina numatyti izoliaciją storumu, kuriuo siekiama atlaikyti šilumos nuostolius į gruntą. Taip pat svarbu įrengti temperatūrines siūles, kurios kompensuoja betono plėtimąsi dėl šilumos ir užtikrina konstrukcijos vientisumą. Dažniausiai naudojamos pūsto polietileno juostos apie 1 cm storio kaip šilumos plėtimosi kompiansai, o siūlių ir izoliacijos sujungimo vietas uždengti polietilene plėvele.
Izoliacija ir jos storis grindims ant grunto
Šilumos izoliacijos storis grindims ant grunto priklauso nuo išorinių sąlygų, patalpų šilumos nuostolių, bei norimos grindų paviršiaus temperatūros. Dažnai rekomenduojama 3,2-3,5 cm izoliacijos tarp patalpų, kai naudojamas polistirolas, o esant 5-10°C temperatūros skirtumui tarp patalpų - didesnis storis gali būti būtinas. Jei grindys įrengiamos ant grunto, izoliacijos varža turi būti ne mažesnė kaip 2,86 m²K/W, o didesnė reikšmė gali būti reikalinga esant didelėms temperatūros skirtumų situacijoms. Apskaičiuojant tikslų storį, svarbu atsižvelgti į grindų dangą, kurią planuojama naudoti, nes danga ir paklotas taip pat turi įtakos šilumai, kurią grindys atiduoda į kambarį.
Grindų danga ir jos įtaka šilumai
Grindų dangos šiluminė varža nustato, kiek šilumos jos praleidžia. Maksimali grindų dangos (su paklotu) šiluminė varža - 0,15 m²K/W. Jei danga turi didesnę varžą, gali būti būtina keisti dangą arba atsisakyti šildomų grindų. Populiariausių dangų šiluminė varža (1 mm storio dangos) gali svyruoti: klijuojamos vinilinės dangos apie 0,008 m²K/W; natūralus linoleumas apie 0,012; keraminės plytelės apie 0,012; laminatas apie 0,048; daugiasluoksnis parketas apie 0,140; medžio lentos apie 0,860 m²K/W. Tai rodo, kad medinės dangos nebus tinkamos šildomoms grindims be ypatingų priemonių. Vinilinė, keraminė ir akmens masės plytelė turi geresnes šilumines savybes, bet kilimai pablogina šilumos perdavimą.
Tačiau danga ne tik lemia šilumos perdavimą. Temperatūrinių siūlių įrengimas ir jų tikslus kartojimas grindų dangoje yra būtinas, nes betono plėtimasis reikalauja griovelių platesniuoju atveju ar naudoti net kelių tipų siūles. Jei užstatoma daugiau nei vieną patalpą, privalo būti perimetro siūlės ir durų angų siūlės, o skersinės siūlės būtinos, kai patalpos dydžiai didesni nei 30 m² ar jos ilgio:pločiai santykis viršija 2:1. Siūlių vieta grindų dangoje turi būti atkartota, kitaip gali atsirasti dangos įtrūkimų. Siūlės gali būti paslėptos grąžinant perimetro zoną su grindjuoste ar sujungimo juostelėmis; plytelių grindims - keraminės grindjuostės, kiliminėms - grindjuostės iš tos pačios dangos.
Beveik visada užduodami klausimai: koks turi būti cemento storis ir kokie sprendimai taikomi?
Betono storis grindų konstrukcijai nustatomas pagal vamzdžių skersmenį ir išdėstymą, vandens temperatūrą, bei užduotą šilumos nuostolių skaičių. Optimalus tipas - vandens sistema: apie 8-10 cm visų konstrukcijų sluoksnių prasideda nuo grindų paviršiaus. Didesni plotai reikalauja žemos temperatūros šilumos šaltinio, o įrengti dydžiai - >25-30 m² ploto. Elektrinė sistema gali būti taikoma atskiriems kambariams, pvz., voniai ar koridoriui. Net ir atlikus kokybišką projektavimą, betono tūrio plėtimasis reikalauja temperatūrinių siūlių, kurios pirmiausia įrengiamos visu patalpos perimetru ir durų angose, o skersinės siūlės - kai patalpa didesnė už 30 m² ar jos ilgis pločio santykis viršija 2:1.
Betono sluoksnio storis grindims ant grunto: minimalus sluoksnis virš šildymo elementų dažnai laikomas 30 mm; bendras storis - betoną virš vamzdelių 60-70 mm, kur vamzdžiai paženklintų 35-45 mm betono sluoksnį. Gruntų sutankinimas ir grubus pagrindas turi būti tvirtas ir lygus, norint užtikrinti grindų ilgaamžiškumą. Jei grindys yra antsijungusios su žvyro/pakloto sluoksniais, jie turi būti tolygiai išlyginti, o plokščių montavimas - tikslingas, užkertantis kelio deformacijoms. Pamatų šiltinimas - svarbu ne tik pamatą apšiltinti iš išorės, bet ir vidaus pamatų dalį - A++ klasės namams rekomenduojamas pamato šiltinimas ir iš vidaus.
Praktiniai patarimai: ką reikia žinoti montuojant grindų šildymą
- Prieš liejimą būtina užtikrinti, kad gruntas yra stabilus, lygus ir sausas; grindų papildomos izoliacijos storis turi būti nustatytas pagal šilumos nuostolių skaičiavimus.
- Naudojamas polistirenas turi užtikrinti nustatytą gniuždymo stiprumą (EPS70-EPS200), o apkrovos - atitinkamai iki 2100-3000 kg/m² priklausomai nuo markės.
- Plokštės, izoliacija ir vamzdžių fiksatoriai turi būti specialiai sujungti ir priklijuoti, kad užtikrintų stabilų paskirstymą ir nekeltų triukšmo.
- Temperatūrinių siūlių įrengimas skersai patalpos, o jų vietą būtina atkartoti grindų dangoje; skersinės siūlės būtinos didesniems plotams arba ilgoms patalpoms.
- Viename objekte reikalingas dviejų temperatūrų vanduo, kai grindys šildomos tik dalyje pastato; grandinėje gali būti įrengta tris ar keturis eigo maišytuvą, kad perteiktų teisingą temperatūrą į grindis.
- Grindų danga turi būti pasirinkta atsižvelgiant į šiluminę varžą; keraminės, akmens masės ir klinkerio plytelės yra vienos iš geriausiai laidžių šilumai dangų.
- Šilumos atidavimo į patalpą būdas - spinduliavimas - pagrindinis, kai grindys suteikia didžiausią komforto jausmą; grindinis šildymas gali suteikti apie 50% išspinduliuotos šilumos.
- Laikytis skaičiavimo, projektavimo ir eksploatacijos reikalavimų, ypač dėl grindų dangos varžos ir paviršiaus temperatūros, kad danga nepakeistų savo savybių.
Automatika ir valdymas: kaip pasiekti optimalią temperatūrą be diskomforto?
Šildomoms grindims būtinas efektyvus valdymas, ypač dideliems plotams. Jei grindimis šildoma tik dalis pastato, būtina turėti dviejų temperatūrų vandens srauto galimybę: šildymo kontūro grįžtamojo vandens temperatūros ribojimą ir šiluminio siurblio ar katilo derinimą su grindų kontūru. Didesnius plotus galima valdyti naudojant tris ar keturis srauto maišytuvo etapus, valdymą atliekant automatiškai ar pagal laikrodžio režimą. Taip pat galima įrengti ventilį ant grįžtamojo vamzdžio, kuris automatiškai reguliuoja vandens kiekį ir palaiko norimą grįžtamojo vandens temperatūrą.
Svarbu: avarinis šilumos ribotuvas nustatomas 60°C; kai pasiekiama ši temperatūra, sustabdomas vandens cirkuliavimas, kol gedimas pašalinamas. Programuojami kambario termoreguliatoriai leidžia nustatyti norimą oro temperatūrą paros ar savaitės bėgyje. Kiekvienas vamzdelio šakos elementas turi reguliavimą, kad būtų išlaikyta numatyta temperatūra ir užtikrintas patalpų komfortas.
Metodinė dalis ir praktiniai pavyzdžiai
Metodikoje pateikiamas išsamus šildomų grindų montavimo ir paleidimo į eksploataciją procesas. Du pagrindiniai etapai: iškaitinimas (grunto paruošimas, šilumos izoliacija, betonavimas) ir aušinimas (temperatūros gerinimas). Jei šie etapai nėra tinkamai atlikti, gali kilti problemų: grindys gali išsiplyšti, atsirasti įtrūkimų ar didelių temperatūrų svyravimų. Dažnai pasitaikanti problema - skirtingų dangų naudojimas vienoje patalpoje, dėl ko gali kilti skirtingas šilumos perdavimo laipsnis ir pojūtis. Todėl projektuojant būtina įvertinti grindų dangos šilumines savybes, o dangų pasirinkimas turi būti patvirtintas gamintojo, kad būtų galima užtikrinti tinkamą darbo temperatūrą (dangų paviršiaus temperatūra neturi viršyti gamintojo rekomendacijų).
Taip pat svarbu pastebėti, kad grindų šiltinimo struktūroje naudojamos įvairios tarpinės medžiagos, tarp jų - tarpinė ar termoizoliacinė juosta sandūroms tarp grindų ir sienų, siekiant sumažinti šilumos nuostolius ir garsą. Puikiai tinkama medžiaga yra polistirenas (EPS), o jo tipas ir storis parenkami pagal apkrovą ir energijos naudingumo reikalavimus. Portugališkas, vokiečių ar skandinavijos praktikos siūlo 0,15 m²K/W kaip maksimalų grindų dangos šiluminės varžos rodiklį, o realybė rodo, kad tinkamai projektuotos grindys išlaiko šilumą ir užtikrina komfortą valgant energiją.
Praktiniai skaičiavimai: šiluminė varža, dangų pasirinkimas ir energijos taupymas
- Šiluminė varža R priklauso nuo medžiagos tipo ir jos storio: R = d / λ. Kuo didesnė R, tuo geresnės izoliacinės savybės.
- Maksimali grindų dangos šiluminė varža - 0,15 m²K/W. Jei norima daugiau, reikia keisti dangą arba atsisakyti šildomų grindų.
- Jei norima eksploatuoti grindis efektyviai, būtina užtikrinti, kad grindų paviršiaus temperatūra būtų artima arba šiek tiek virš oro temperatūros, tačiau neviršytų dangos ir sistemos specifikacijos. Pavyzdžiui, norint palaikyti 20-23°C aplinkos temperatūrą, grindų paviršius turi būti apie 23°C.
- Glutinantys patarimai: keraminės, akmens masės ir klinkerio plytelės turi geriausias šilumines savybes, nes jos turi didelį šilumos laidumą ir mažą šilumos akumuliaciją. Kiliminės dangos dažnai mažina šilumos perdavimą, tad reikia įvertinti jų įtaką projektui.
- Temperatūrinių siūlių įrengimas - būtinas žingsnis, nes betonas plečiasi. Siūlės turi būti įrengiamos patalpos perimetru ir durų angose; būtina atkartoti siūlės vietą grindų dangoje, siekiant išvengti plėšymų ir įtrūkimų.
Santrauka ir išvados
Grindų šildymas ant grunto - tai tolygus, komfortiškas šilumos išskleidimas su tinkamai suprojektuota šilumine varža ir atsparumu. Pasirenkant grindų dangą, svarbu atsižvelgti į šilumos laidumą, kai kurios plytelės ar kiliminės dangos gali būti netinkamos šildomoms grindims. Tinkamas šiluminis skaičiavimas, įtraukiant visus konstrukcinius sluoksnius, yra pagrindinis kelias į efektyvų ir patikimą grindų šildymą. Taip pat būtina laikytis reikalavimų dėl betono storio, temperatūrinių siūlių ir automatikos, kad būtų išvengta pavojų ir užtikrintas ilgaamžiškumas.
Vadovas: Kaip įrengti grindinį šildymą
Kitas žingsnis: planuoti ir įsiminti
Prieš įrengiant grindų šildymą būtina konsultuotis su kvalifikuotu projektuotoju dėl visų paramų ir įrenginių, įskaitant izoliacijos storį, vamzdžių išdėstymą, dangų pasirinkimą ir galimą dviejų temperatūrų vandens sistemą. Projekto tikslumas leis užtikrinti ilgaamžišką ir ekonominį grindų šildymo sprendimą, kuris teiks komfortą visus metus.
