Plaukiojančių (plūdriųjų) grindų įrengimas ant tarpaukštinės perdangos efektyviai izoliuoja garsą. Akmens vatos plokštės STEPROCK PLUS pasižymi geromis šiluminėmis savybėmis ir puikiai izoliuoja garsą iš gretimų patalpų bei jo nepraleidžia. Daugiabučių namų tarpaukštinėmis perdangos yra keliami oro ir garso izoliacijos reikalavimai. Smūgio garso izoliavimas yra siejamas tik su perdangomis. Tarpaukštinė perdanga su plaukiojančiomis grindimis ir akmens vatos plokštėmis STEPROCK PLUS, įrengta ant gelžbetoninių surenkamų ar monolitinių plokščių, priskiriama garso klasėms pagal perdangos or sklindančio garso izoliacijos ir smūgio garso slėgio rodiklius.
Perdangų tipai ir pagrindiniai sprendimai
Pagal technologinę funkciją perdangos skirstomos į tris tipus: perdangą virš rūsio, tarp gyvenamųjų patalpų (tarpaukštinę) ir palėpės grindis (perdanga tarp gyvenamosios patalpos ir šaltos palėmės). Visiems trims perdangų tipams taikomi skirtingi sprendimai, nes jų uždaviniai skirtingi. Perdangos turi izoliuoti ne tik ore sklindantį, bet ir smūgio garsą, o tarpikliai ir patikimumas lemia atsparumą ugniai bei kitus reikalavimus.

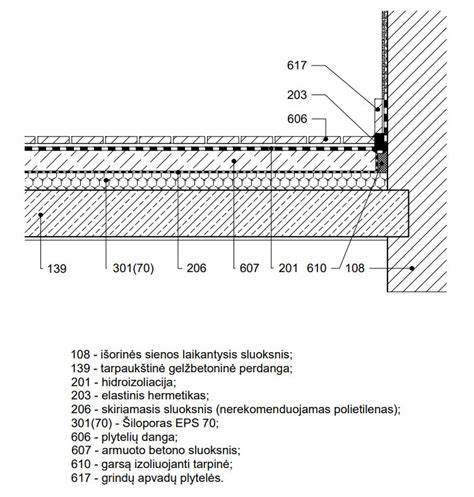

Įrengiant plūdriąsias grindis, efektyviausias sprendimas yra ant perdangos viršaus įrengti plūdriąsias (plaukiojančias) grindis su izoliaciniu sluoksniu. Jei toks sprendimas nėra įgyvendinamas, lieka pakabinamos lubos kaip antrasis pagal efektyvumą sprendimas, o bepakabių lubų instaliavimas taip pat gali pagerinti garso izoliaciją. Mažiausias atstumas tarp perdangos ir pakabinamų lubų turėtų būti 50 mm, o didesnis atstumas pagerina garso izoliaciją.
Pakabinamos lubos montuojamos su mineraline vata, o esant didesnei perdangai - įmanoma naudoti gipskartonio plokštes su didesne masė (pvz., Knauf Silentboard arba Knauf Blue) dviem sluoksniais. Taip pat yra variantų be pakabų, vadinamų bepakaustėmis lubomis, kurios montuojamos tik prie sienų ir viršutinės plokštės tvirtinamos prie sienų be tiesioginio kontaktavimo su perdanga. Bepakabės lubos gali būti taikomos kuo platesniems tarpams tarp sienų, priklausomai nuo konstrukcijos.
Triukšmo izoliacijos efektyvumas priklauso nuo plokščių bei izoliacinių sluoksnių derinio: plokščių masė, jų įrengimo būdas, tarpinės konstrukcijos ir izoliacinės medžiagos dinaminis standumas. Daugelyje atvejų svarbiausias veiksnys yra perdangos masė ir izoliacijos sluoksnio charakteristikos. Pagal projektavimo poreikius, galima pasirinkti tarp plūdriųjų grindų su dviem sluoksniais plokščių (pvz., Knauf Brown) arba pakabitų lubų, kad pasiektumėte reikalingą garso izoliaciją.
Materialai ir rekomendacijos garso izoliacijai
Parenkant garso izoliaciją būtina įvertinti, ar yra poreikis šaliai garso iš kitų patalpų ar iš išorės. Siekiant sušvelninti smūgio garso izoliaciją, dažnai svarbu naudoti specialias plokštes ir tinkamus tarpiklius. Pavyzdžiui, akmens vatos plokštės Paroc SSB 1 ir Paroc SSB 2t yra naudojamos tarpaukštinių perdangų smūgio garso izoliacijai. Universali plokštė Paroc eXtra puikiai izoliuoja orą sklindantį garsą, o plokštės Paroc SSB 2t - smūgio garsą. Taip pat rekomenduojama naudoti Paroc GRS 20 plokštes ant viršutinės perdangos, kai reikia papildomos šilumos izoliacijos ir atsparumo ugniai.
Ant ligdinamų OSB plokščių galima naudoti 25-30 mm mineralinės vatos plokštes, o virš jų - OSB plokštes su išdroža ir dygiu. Svarbu, kad tarpinės plokštės ir plokščių sąnarės būtų sujungtos tinkamai, o viršutinės plokštės būtų sujungiamos arklieji tinklais ar klijais, priklausomai nuo sisteminės rekomendacijos. Jei naudojamos plūdriosios grindys virš viršutinės perdangos, užtikrinamas tiesus kontaktas tik tarp sienų, o tarp grindų ir laikančiosios perdangos turi būti visiškai atskirtas garso perdavimo kelias.
Palėpės šiltinimo atvejais, ypač A, A+ ar A++ energinio naudingumo pastatuose, rekomenduojama naudoti ypač gerai šilumą izoliuojančias universalias akmens vatos plokštes Paroc eXtra. Bendras šiltinamo sluoksnio storis gali būti 350-600 mm, priklausomai nuo projekto reikalavimų. Apsaugai nuo vėjo pastato perimetrą būtina naudoti apsaugos nuo vėjo mineralines vatos plokštes arba difuzinę plėvelę.
Konkrečios perdangų sistemos ir jų privalumai
Plūdriųjų grindų sistema dažnai įgyvendinama ant gelžbetoninių surenkamų perdangų: plokštės iš akmens vatos ir atitinkami tarpikliai užtikrina patikimą garso izoliaciją. Teriva perdangos laikomos vienomis iš populiariausių dėl jų geros šilumos izoliacijos ir gebėjimo atlaikyti apkrovas, tačiau jų masė ir kainos turi būti įvertintos projektuose. Monolitinės gelžbetoninės perdangos užtikrina didelį standumą ir atsparumą ugniai, tačiau yra sunkesnės ir gali didinti konstrukcinę apkrovą bei ristinius išlaidų kaštus. Sienų ir pamatų apkrovas lemia perdangos svoris ir planuojamos naudojimo apkrovos; todėl skaičiuojant šias sąnaudas svarbu įtraukti montavimo darbus, mechanizmų išlaidas ir kt. Surenkamos gelžbetoninės perdangos siūlo kompromisą tarp masės, kainos ir galimybės greitai montuoti bei užtikrinti gerą šilumos ir garso izoliaciją.
Glaustai apie skirtingus perdangų tipus ir jų ypatybes:
- Monolitinės gelžbetoninės perdangos yra tvirtos, atsparios viršsvarui ir uždaro formos konstrukcijoms, bet yra sunkesnės ir brangesnės dėl klojinių bei betono proceso.
- Gelžbetoninės surenkamos perdangos suteikia lankstumo, lengvesnės, lengviau montuojamos, su geromis šilumos ir garso izoliacijos savybėmis, bet reikalauja krano ir specialių blokelių.
- Medinės perdangos yra pigesnės ir lengvai montuojamos, tačiau turi prastesnę garso izoliaciją; jas verta tobulinti papildomomis izoliacijomis arba virš jų kloti sausąsias grindis.
- Sijų arba sijinių perdangų konstrukcijos dažnai naudojamos individualių namų statyboje dėl lengvumo ir gerų termoizoliacinių savybių.
Kainos ir ekonominiai aspektai
Kai sprendžiama dėl perdangos tipo, būtina įvertinti sumas už atvežimą, montavimo darbus, reikalingus mechanizmus, iškrovimą ir paruošimą. Teriva perdangos turi geras šilumos izoliacines savybes ir gali būti finansiškai palankios, tačiau plokščių masė ir laiko sąnaudos montavimui turi būti įvertinti. Monolitinės perdangos gali būti brangesnės dėl klojinių nuomos ir ilgesnio paruošimo laikotarpio, tačiau jos užtikrina didelį standumą ir tinka sudėtingoms formoms. Surenkamų perdangų įrengimo laikotarpis dažnai trumpesnis, o svoris mažesnis, kas gali sumažinti įrangos ir pamatų apkrovą. Skaičiuojant statybos sąnaudas, būtina įvertinti atvežimo, montavimo, kėlimo į objektą kainas bei galimus nuostolius dėl laiko praradimo.
Taip pat reikia atkreipti dėmesį į tai, kad perdangos svoris įtakoja sienų ir pamatų apkrovas. Pavyzdžiui, monolitinės perdangos svoris gali būti didesnis nei surenkamos perdangos, dėl ko gali padidėti pagrindų ir sienų stiprumo reikalavimai. Nors ploniau plokščių perdangų variantai gali turėti panašias apkrovas kaip storesnės plokštės, tai reikalauja papildomų šilumos ir garso izoliacijos sprendimų.
Kaip praktiškai atlikti tarpaukštinės perdangos garso izoliaciją?
Jeigu kyla klausimas, kaip atlikti tarpaukštinės perdangos garso izoliaciją, svarbu planuoti sprendimus dar prieš apdailos darbus. Pagrindiniai patarimai iš praktinių komentarų:
- Perdanga turi gerai izoliuoti oru sklindantį ir smūginį garsą. Prieš pasirenkant tarpaukštinės perdangos sistemą, rekomenduojama įvertinti minimalias orinio ir smūginio garso izoliacijos reikšmes STR 2.01.07:2003 „Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo“ reglamente.
- Vietoje polistireninio putplasčio tarp sijų galima naudoti smėlį, o ant OSB plokščių - 25-30 mm specialias mineralinės vatos plokštes. Virš jų naudoti OSB plokštes su išdroža ir dygiu.
- Tarpusavyje viršutinės OSB plokštės suklijuojamos, netvirtinamos. Garso izoliacijai pagerinti galima po perdangos sijomis montuoti karkasą ir įdedant 50 mm storio mineralinę vatą.
- Garsui izoliuoti patartina naudoti plūdriąsias grindis su plėvelėmis ar akustiniais kilimėliais, o esant būtinybei - įrengti kietą pagrindą plokštėms.
- Ant OSB plokščių galima dėti 12 mm ar daugiau garso izoliacinių plokščių, o papildomai naudoti mineralinę vatą vietose, kur reikia paminkštinti pjūvį.
Praktiniai patarimai vadovams ir specialistams
Plūdriosios grindys ir plokščių įrengimas turi būti suplanuoti dar prieš apdailos darbus. Svarbu užtikrinti nuo šalto oro apsaugą į šiltinamąjį sluoksnį, todėl visu pastato perimetru reikėtų naudoti apsaugos nuo vėjo mineralines vatos plokštes arba difuzinę plėvelę. Perduotos perdangos turi būti apsaugotos nuo pažeidimų montavimo metu. Jei perdangą sudaro sijos, jos turi būti tinkamai paralelizuotos ir užtaisytos tuo pačiu metu, kad būtų išvengta deformacijų ir įtrūkimų.
Rekomenduojama pasirinkti perdangos tipą pagal inžinieriaus skaičiavimus: tarpaukštinės perdangos su plūdriomis grindimis dažnai pasirenkamos dėl jų geros garso ir šilumos izoliacijos kombinacijos, o papildomos priemonės gali būti taikomos bepakabių lubų sistema, kuri taip pat pagerina garso izoliaciją. Monolitinės perdangos dažnai taikomos kai reikia didelio erdvės standumo ir kai projekto sąlygos reikalauja didesnės apkrovos laikymo gebos. Sijinės perdangos dažnai naudojamos individualiuose namuose dėl lengvumo ir greito įrengimo, bet jų garso izoliacija gali būti prastesnė be papildomų izoliacinių sluoksnių.
Diagramos ir duomenys
Žemiau pateikiama orientacinė atskaitos informacija apie perdangų svorius ir jų įtaką projektavimui:
- Monolitinė perdanga (1 m2, be papildomų sluoksnių) gali sverti apie 380 kg; 1 m2 gelžbetoninių sijų su PTK perdanga sveria apie 260 kg; plokščių storis ir armavimas lemia papildomą svorį.
- Teriva perdanga turi geras šilumos izoliacines savybes 0,37-0,39 m2K/W; plokščių masė ir armavimo kokybė yra svarbios planuojant apkrovas.
- Perdangos svoris ir skaičiuojamos apkrovos įtakoja pamatų bei sienų reikalavimus; didesnė perdanga reiškia realesnį numatytą finansinį įsipareigojimą.
Tarpaukštinių perdangų garso izoliacija: praktiniai sprendimai
Jei turite klausimą, kaip pagerinti tarpaukštinės perdangos garso izoliaciją, vienas iš praktinių pasiūlymų yra įrengti plūdriąsias grindis ant perdangos viršaus su izoliaciniu sluoksniu, ir naudoti pakabinamas lubas kaip papildomą garso izoliaciją. Taip pat galima įrengti bepakabes lubas, kurios gali pagerinti smūgio garso izoliaciją ir sumažinti grindų nuolydžių bei įsivasųjų problemų.

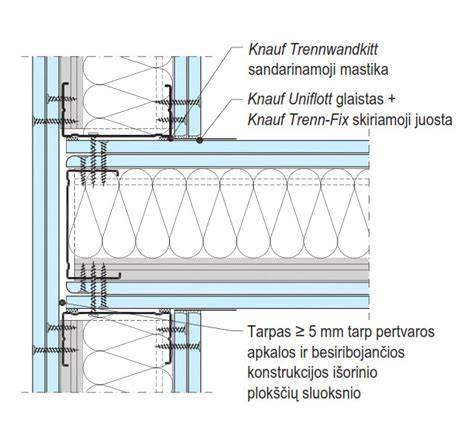

Dar vienas svarbus žingsnis - užtikrinti, kad garso perdavimas neperkeliamas per besiribojančias konstrukcines dalis. Reikėtų įvertinti ir garso perdavimą per besiribojančias dalis, kurios gali būti toks pat kelias kaip atskirų konstrukcijų smurtiniai judesių ar garsai. Idealus garso suvaldymas pasiekiamas per projektavimo etapą, kai numatomi atitinkami sprendimai, bet taisant situacijas galima pagerinti ir esamų perdangų garso izoliaciją.
Jei kalbėsime apie konkrečias užduotis dėl įrangos planavimo, rekomenduojama naudoti paruoštas statybos sistemas ir laikytis projektuotojo nurodymų dėl plokščių storio, izoliacijos sluoksnių ir tvirtinimo būdų. Per akustinės izoliacijos planavimą svarbu įtraukti daviklius ir išankstinį matavimą, kad būtų galima tiksliai numatyti, ar įrengta sistema atitinka STR reikalavimus.
Apibendrinimas: pagrindiniai punktai
Taikomos perdangos sistemos turi užtikrinti: garso izoliaciją (ore sklindančiam ir smūgio pribligamui), šilumos izoliaciją, atsparumą ugniai, lengvumą montuoti ir ekonomiškumą. Pasirinkus plūdriąsias grindis užtikrinama geresnė garso izoliacija, tačiau kai projektas neleidžia tokio įrengimo, pakabinamų lubų arba bepakabių lubų sprendimai taip pat gali žymiai pagerinti situaciją. Kainos ir kokybės balansavimas priklauso nuo perdangos tipo, medžiagų savybių, įrengimo sudėtingumo ir darbo jėgos sąnaudų.
