Santechninė izoliacinė juosta: savybės, panaudojimas ir taisyklės

Izoliacinė juosta - tai juosta, kurią naudoja elektrikai, kad būtų išvengta nuotėkio ir užtikrinta izoliacija. Ji, taip pat vadinama izoliacine juosta, yra juosta, susidedanti iš pagrindo juostos ir slėgio jautraus klijų sluoksnio. Pagrindo juosta paprastai pagaminta iš medvilninio audinio, sintetinio pluošto audinio, plastikinės plėvelės ir tt. Klijų sluoksnis pagamintas iš gumos ir lipniosios dervos bei kitų priedų, kurie turi gerą sukibimą ir puikias izoliacijos savybes.

Izoliacinė juosta turi gerą izoliaciją ir atsparumą slėgiui, antipireną, atsparumą oro sąlygoms ir kitas savybes, tinkama jungti laidus, apsaugoti elektrinę izoliaciją ir kitas savybes. Elektros juosta yra jautri slėgiui lipni juosta, specialiai sukurta elektros laidams ir kitoms medžiagoms, pralaidžioms elektrai, izoliuoti. „Slėgiui jautrus“ aspektas reiškia, kad klijai sukiba paspaudus juostą - nereikia jokio karščio ar tirpiklio.

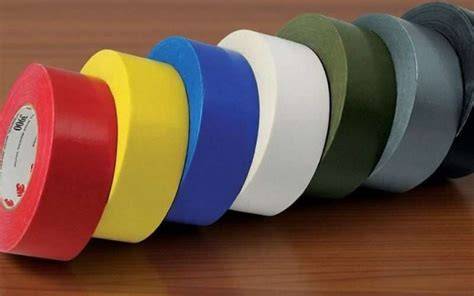

Pagrindiniai izoliacinių juostų tipai ir jų ypatybės

Ne visos izoliacinės juostos yra vienodos. Pagrindo medžiaga, klijų formulė ir konstrukcija lemia, kur ir kaip turėtumėte naudoti kiekvieną tipą.

• Vinilo izoliacinė juosta - izoliacinių juostų pasaulio „arkliukas“. Jei įsivaizduojate izoliacinę juostą, tikriausiai galvojate apie vinilą - tą visiems žinomą juodą ritinėlį, kuris šiek tiek tamprus. Vinilo juosta naudojama kaip pagrindinė izoliacija žemos įtampos jungtyse (iki 600 V arba 1,000 V, priklausomai nuo gaminio) sausomis sąlygomis. Ji taip pat yra geriausias pasirinkimas laidų pynių surišimui, kabelių apvalkalų remontui ir spalvų kodavimui grandinėms.
• Guminė jungiamoji juosta - dažnai gaminama iš etileno propileno kaučiuko (EPR), yra itin tvirtas pirminės izoliacijos pasirinkimas vidutinės ir aukštos įtampos įrenginiuose. Skirtingai nuo vinilo, guminė jungiamoji juosta visada naudojama sluoksniuotoje sistemoje.
• Mastikos juosta - sujungia storą, labai lankstų guminį pagrindą su temperatūrai atspariais mastikos klijais. Dažniausiai naudojama sandarinant nuo drėgmės ant lauko jungčių ir izoliuojant netaisyklingas formas.
• Lakuota kambrinė juosta - pagaminta iš austo medvilninio audinio, impregnuoto elektrotechniniu laku, tinkama varikliams, transformatoriams ir ričių apvyniojimui.
• Monomerinė vs polimerinė vinilo juosta - monomerinis PVC biudžetinis pasirinkimas gali suirt išeinant laikui; polimerinis PVC brangesnis, bet turi geresnes eksploatacines savybes, pailgėjimą, sukibimą ir ilgesnį tarnavimo laiką.

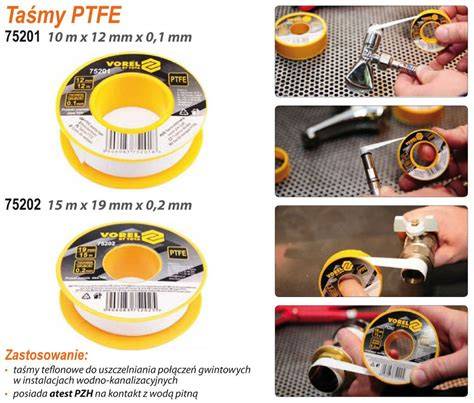

Santechninė (PTFE, tefloninė) juosta

Santechninių juostų sritis kiek kitokia: tefloninė (PTFE) juosta yra plona balta juosta, kuri nereaguoja ir pasižymi puikiomis tepimo ir sandarinimo savybėmis. PTFE juosta yra labai atspari aukštoms ir žemoms temperatūroms, korozijai ir cheminiam poveikiui, todėl puikiai tinka vandentiekio ir šildymo sistemoms, bei užtikrina patikimą sandarumą net esant dideliam slėgiui.

Gamyba ir medžiagos

Gamybos procesas: izoliacinė juosta yra pagaminta iš polivinilchlorido (PVC) plėvelės, kaip pagrindinė medžiaga, ir padengta guminiais slėgio jautriais klijais. Yra du gamybos procesų tipai: valymo ir dengimo būdai. Izoliacinių juostų gamyboje taip pat naudojamos poliesterio plėvelės, akrilo klijai arba natūralaus kaučiuko klijai, sustiprinti dirbtiniu šilku ar kitais stiprinančiais sluoksniais.

Izoliacinių juostų universalumui didelę įtaką turi gamybos technologija: šiuolaikinės gamybos technologijos dėka kai kurios juostos yra atsparios vandeniui ir karščiui. Pavyzdžiui, mastikos juostos gali atlaikyti darbinę temperatūrą iki 130 °C, o tam tikros guminės ir vidutinės/aukštos įtampos juostos skiriamos iki 69 kV.

Pagrindinės techninės specifikacijos

• Storis: matuojamas miliais (tūkstantosiomis colio dalimis). Standartinė vinilo juosta ~7-8 mil.
• Pailgėjimo geba: juostos gebėjimas išsitempti neplyštant; guminė juosta montavimo metu dažnai pailgėja apie 50-75 %.
• Lipnumo stiprumas: lemia, kaip gerai juosta prilimpa prie savęs ir prie kabelio izoliacijos.
• Temperatūros diapazonas: daugelis vinilo juostų skirti -18 °C iki 105 °C; specialios juostos atlaiko aukštesnę temperatūrą.
• Dielektrinis atsparumas ir UL/CSA sertifikatai: rekomenduojama ieškoti juostų su UL ar CSA pripažinimu.

Praktiniai naudojimo patarimai elektros darbams

Naudojant elektra, nors žmonės pastebėjo, kad maitinimo laido medžiagos skerspjūvio plotas turi įtakos saugiam elektros energijos naudojimui, jie dažnai nekreipia pakankamai dėmesio į jungčių izoliacinės juostos naudojimą. Dabar elektros linijos tiesiamos vis sudėtingiau - po medinėmis grindimis, sienose, pertvarose ir drėgname požemyje ar vandenyje. Jei izoliacinė juosta bus naudojama netinkamai, įvyks elektros nutekėjimas ir tai gali sukelti pavojų asmens saugumui. Todėl privalome teisingai naudoti izoliacinę juostą.

1. Pradėkite valyti ir sausinti: nuvalykite laidą arba jungtį, kad pašalintumėte nešvarumus, alyvą ir drėgmę.
2. Persidengimas per pusę: apvyniokite juostą taip, kad kiekvienas apvyniojimas padengtų apie 50 % ankstesnio apvyniojimo.
3. Vidutinė įtampa vyniojant: truputį ištempkite, bet ne galutinį įvyniojimą; vyniojimo metu įtempkite juostą vidutiniškai, kad ji prisitaikytų prie vielos formos.
4. Išplėskite už jungties ribų: uždenkite izoliuotą laido dalį bent coliu ar dviem iš abiejų pusių.
5. Užbaikite švelniu spaudimu: delnu paspauskite paskutinį apvyniojimą ir sulyginkite kraštą.
6. Sluoksniavimas: vidutinės įtampos arba atšiaurioms aplinkoms - naudokite guminę jungčių juostą pirminei izoliacijai, puslaidininkinę juostą įtempių valdymui ir vinilo juostą kaip išorinį apvalkalą.

Vinilo juostos venkite pertempimo, nes ji suplonėja ir sumažėja izoliacinės savybės. Guminę jungiamąją juostą reikia sąmoningai ištempti (apie 50-75 %), kad ji savaime susilydytų. Paskutinė vinilo plėvelės tempimo eiga turėtų būti nulinė.

Kaip taisyti maitinimo laido jungtį

Maitinimo laido jungtis yra padalinta į „+“ žodžių jungimo būdą, „-“ žodžių jungimo būdą, „T“ žodžių jungimo būdą ir pan. Jungtis turėtų būti įkišta, lygi ir be įbrėžimų. Priešingu atveju, prieš atjungdami vielos galvutę, ją reikia švelniai paspausti vielinėmis replėmis, tada apvynioti aplink slėgio angą, o pasukti į kairę ir į dešinę, vielos galvutė labai patogiai bus nupjauta jungtyje.

Jei jungtis yra sausoje vietoje, pirmiausia apvyniokite du izoliacinės juodos juostos sluoksnius, tada apvyniokite du plastikinės juostos sluoksnius, o tada ištempkite apie 200% izoliacine lipnia juosta, apvyniokite du tris sluoksnius ir galiausiai apvyniokite du sluoksnius iš plastikinės juostos. Tiesiogiai naudojant plastikinę juostelę yra daug trūkumų: plastikinė juosta ilgą laiką yra linkusi į netinkamą vietą ir klijai atsidaro; kai elektros apkrova yra sunki, jungtis įkaista, o plastikinė juosta lengvai tirpsta ir susitraukia.

Dažniausios klaidos ir kada ko vengti

• Paliekant guminę juostą neuždengtą: guminė jungiamoji juosta greitai susidėvi veikiama saulės spindulių ir šalčio - ją reikia uždengti vinilu.
• Per daug arba per mažai tempiama guminė juosta: per didelis tempimas sumažina izoliacijos storį; per mažas - neleidžia susilydyti.
• Praleidžiant persidengimą: vieno sluoksnio danga be persidengimo palieka tarpus, kur pažeidžiama izoliacija.
• Naudojant netinkamą juostą ekstremalioms sąlygoms: ne visos juostos skirtos aukštai temperatūrai arba vidutinei įtampai.
• Tikėjimas, kad juosta pakeis mechaninius jungtis: izoliacinė juosta nėra skirta laidų veržlių, užspaudžiamų jungčių ar gnybtų blokų pakeitimui.

Santechninė juosta: kada nerekomenduojama ir alternatyvos

Santechninė juosta (PTFE) yra universali, tačiau yra situacijų, kai ji neveiksminga arba nerekomenduojama:

• Aukšto slėgio programos - PTFE gali būti nepakankama aukštam slėgiui; rekomenduojama skystas vamzdžių sandariklis arba siūlų mišinys.
• Siūlai su dideliu pažeidimu - jei siūlai labai koroduoti ar pažeisti, geriau pataisyti arba pakeisti komponentą arba naudoti vamzdžių glaistą.
• Programos su dideliais temperatūros svyravimais - PTFE juosta gali suirti arba prarasti sandarumą; geriau naudoti aukštos temperatūros sriegio sandariklius.
• Jungtys, kurias reikia išardyti dažnai - geriau naudoti pakartotinai uždaromą sriegio sandariklį ar siūlių mišinį.
• Chemiškai korozinė aplinka - reikalingas specializuotas sandariklis, suderintas su konkrečiomis cheminėmis medžiagomis.
• Didelio skersmens vamzdžiai - naudoti vamzdžių sujungimo mišinį arba pastą.
• Hidraulinės sistemos - PTFE nėra tinkama aukšto slėgio hidrauliniams tinklams; būtini specialūs sandarikliai arba sandarinimo žiedai.

Praktinės panaudojimo sritys

Izoliacinė juosta yra plačiai naudojama atliekant elektrinius darbus, tokius kaip tvarsčiai, jungtys, laidų, naudojamų esant 380 V įtampai, izoliacija. Ji taip pat naudojama laidų sujungimui ir izoliacijai, spalvų kodavimui ir identifikavimui, kabelių sujungimui ir valdymui, striukių remontui ir mechaninei apsaugai, variklio laidų ir šynų izoliacijai bei drėgmės sandarinimui lauko instaliacijose.

Priežiūra ir garantija saugai

Profesionalios klasės juostos gaminamos iš polimerinio PVC ir specialių klijų, kurie tarnauja ilgiau, geriau veikia ir atitinka standartus. Idealios sąlygos - patalpose aukštos kokybės vinilo juosta gali tarnauti daugelį metų. Lauko sąlygos, temperatūros svyravimai ir UV spinduliai pagreitina jos nusidėvėjimą. Guminė juosta turi būti apsaugota išoriniu vinilo sluoksniu, kad būtų išvengta greito gedimo.

Atkreipkite dėmesį į specifikacijas: svarbu temperatūros ir įtampos rodikliai, klijų kokybė ir storis. Apvyniokite tinkama technika - pusiau persidengiantys sluoksniai, vidutiniškai ištempkite, švariai apdailinkite - ir visada uždenkite guminę juostelę vinilo plėvele, kad apsaugotumėte nuo UV spindulių ir šalčio.
