Betoniniai šuliniai ir jų perdangos yra esminė infrastruktūros dalis, užtikrinanti nuolatinį vandens tiekimą, nuotekų surinkimą bei ryšių tinklų patikimumą. Straipsnyje apžvelgiami skirtingi perdangos tipai, jų medžiagos, montavimo ypatumai ir praktinės gairės, atsižvelgiant į transporto apkrovas bei užpildymo sąlygas.
Perdangų tipai ir jų charakteristikos
Ryšių kabelinio šulinio perdanga 97162 RKŠ-2-60 perdanga (1295x1150x120) iki 12,5 tonų apkrovos liukui, taip pat RKŠ-3-60 perdanga (1295x1250x120) iki 12,5 tonų apkrovos liukui, RKŠ-4-60 perdanga (2320x1500x120) iki 12,5 tonų apkrovos liukui ir RKŠ-5-60 perdanga (2830x1750x120) iki 12,5 tonų apkrovos liukui yra vienos iš siūlomų standartinių perdangų linijos. Taip pat yra plaukiojančiam 40 tonų apkrovos liukui skirtos RKŠ-2-70 perdanga (1295x1150x120), RKŠ-3-70 perdanga (1970x1250x120), RKŠ-4-70 perdanga (2320x1500x120) ir RKŠ-5-70 perdanga (2830x1750x120). Tokios perdangos formuoja tvirto pagrindo dalį po dangčiu ir perduoda transporto apkrovas į gruntą, o ne į plastikinį gofruotą vamzdį.
Galinės šulinėlio dugno konstrukcijos dėmesio centre - Wavin gofruotų plastikinių šulinių naudojimas net ir didelės transporto apkrovos sąlygomis. Šulinėlio dugnas tiekiamas kartu su guminiu sandarinimo žiedu, statomas ant 10 cm storio išlyginamojo smėlio sluoksnio. Gofruotas vamzdis trumpinamas iki reikalingo ilgio, o guminis sandarinimo žiedas uždedamas į bangą. Gofruotas vamzdis su guminiu žiedu sujungiamas su šulinėlio dugnu. Aplink šulinėlį nuosekliai užpilamas smėlis, o gruntas turi būti toks pats, kaip ir PVC nuotekų vamzdžių užpylimui. Gruntas sutankinamas priklausomai nuo to, kam ruošiamas pagrindas (kelias, transporto važiuojamoji dalis, šaligatvis ir t. t.).
Dangtis atlieka esminį vaidmenį: dangčio konstrukcija turi būti tokia, kuri atlaikytų visas išorines apkrovas. Transporto apkrova nuo dangčio pereina į gruntą, o ne į plastikinį gofruotą vamzdelį, todėl tokia dangčio konstrukcija leidžia naudoti Wavin gofruotus plastikinius šulinius net ir ten, kur yra didžiausios transporto apkrovos.

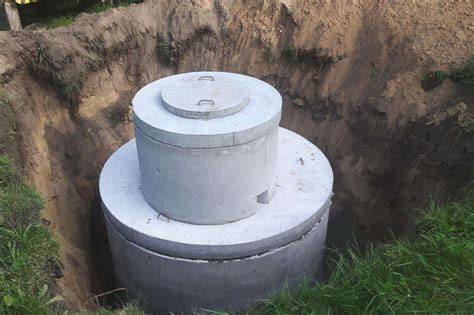

Betoniniai šuliniai: konstrukcija ir pagrindiniai komponentai
- Šulinio žiedai - pagrindiniai šulinio sienų elementai, skirtingų dydžių ir skersmenių. Dažnai yra su lipynėmis arba be jų, palengvinančios prieigą prie dugno.
- Dangčiai - apsaugo nuo šiukšlių, kritulių ir pašalinių objektų patekimo; gali būti su liukais arba be jų; gaminami iš betono ar kitų tvirtų medžiagų.
- Dugnai - kai kuriems šuliniams būtini, užtikrina sandarumą ir stabilumą, ypač kanalizacijos ir lietaus vandens surinkimo sistemoms.
- Kūginiai žiedai - naudojami viršutinėje šulinio dalyje formuoti perėjimą prie dangčio ir palengvinti montavimą.
- Paaukštinimo žiedai - naudojami kilstelėti šulinio lygį be gilintos įsodintos konstrukcijos.
Parduodami ir gaminami įvairaus dydžio šulinio žiedai, pavyzdžiui, vidinis skersmuo 100 cm, išorinis 116 cm ir aukštis 70 cm. Taip pat siūlomi betoniniai dangčiai, kurių storis gali būti 80 mm, su specialiais 25 cm skersmens dangteliais.
Šulinių įrengimas ir montavimas
Šulinio įrengimas ir montavimas yra kritiniai darbai, reikalaujantys profesionalumo ir tinkamų įrankių. Žiedų montavimas dažnai derinamas su kanalizacijos įrengimu ar kasimo darbais, o tinkamai sumontuotas šulinys užtikrina funkcionalumą ir ilgaamžiškumą.
Kanalizacijos šulinių įrengimas apima ne tik žiedų montavimą, bet ir tinkamų vamzdynų prijungimą, užtikrinant efektyvų nuotekų surinkimą ir transportavimą. Lietaus kanalizacijos įrengimas taip pat reikalauja kruopštaus planavimo ir tinkamų komponentų pasirinkimo, siekiant išvengti vandens kaupimosi ir potvynių.
Priežiūra ir eksploatacija
Betoniniai šuliniai reikalauja periodinės priežiūros: dugno valymo, sienelių įtrūkimų tikrinimo ir aplink šulinį esančios teritorijos tvarkymo. Svarbu atkreipti dėmesį į šulinių sandarumą, ypač geriamojo vandens šulinių atveju. Kanalizacijos ir lietaus šulinių atveju svarbu užtikrinti tinkamą nutekėjimą ir išvengti užsikimšimų.
Rinkoje siūlomi kokybiški betoniniai šulinio žiedai ir priedai - dangčiai, dugnai bei specialūs žiedai, leidžiantys pritaikyti šulinį konkretiems poreikiams. Priedai ir papildomos konstrukcijos, tokios kaip armatūra, paletės, konteineriai, pastoliai, gali būti reikalingi statybos ar remonto darbų metu. Intensyvus tiekimas užtikrinamas verslo įmonių pristatymo paslaugomis.
Ryšiai ir užpylimo technologijos
Ryšių kanalizacija lauko trasose gali būti vieno arba dviejų kanalų, naudojamas PVC vamzdis be plėšų defektų, kurio apskritimo skersmuo - 100 mm ir ilgis - 6 m. Temos pateikiamos su nuorodomis į skirtingas perdangos sistemas: RKŠ-2-60, RKŠ-3-60, RKŠ-4-60, RKŠ-5-60 bei RKŠ-2-70, RKŠ-3-70, RKŠ-4-70 ir RKŠ-5-70, kurios atitinka skirtingas apkrovas.
Svarbu numatyti trasos apsaugą: pirmasis užpylimo sluoksnis turi būti formuojamas klojant vamzdį, o galutiniam užpylimui naudojamos lengvai tankinamos medžiagos. Vietovėse galima naudoti iš tranšėjos iškastą gruntą. Tankinimas vyksta mechaniniu būdu, sluoksniai - atskirai, kol užpildas pasiekia bent iki pusės vamzdžio. Trasos ilgis turi būti tiesus, su nuolydžiu 3-4 mm kiekvienam trasos metrui.
Atstumas tarp ryšių kanalizacijos šulinių tiesiuose trasos ruožuose yra apie 150 m, o pačių šulinių skaičius ir išdėstymas turi būti peržiūrimas projektinėje dokumentacijoje. Jei reikia, vamzdžiai pjaunami smulkiadančiu pjūklu; pjovimo plokštuma statmena vamzdžio ašinei linijai. Ryšių šuliniai žymimi specialiais žymėjimo ženklais, o aplink šulinių įrangą dirbantys darbai vykdomi laikantis saugumo reikalavimų.
Pridėtinės įžvalgos ir praktiniai patarimai
- Atitinkamai parenkant perdangos tipą reikia įvertinti apkrovas, trasos ilgį ir aplinkos sąlygas.
- Dangtis turi atlaikyti transporto apkrovas, perduodančias jėgas į gruntą - tai užtikrina šulinio ilgaamžiškumą.
- Gandmetiniai šulinių dangčiai su liukais leidžia patikimai prižiūrėti įrenginius ir atlikti techninę priežiūrą.
Pagal pateiktą informaciją galima sudaryti trumpą lentelę su pagrindiniais perdangų parametrais:
| Perdanga | Dydžiai (L x W x H, mm) | apkrova | Pastatymo sąlygos |
|---|---|---|---|
| RKŠ-2-60 | 1295 x 1150 x 120 | iki 12,5 t | liukui |
| RKŠ-3-60 | 1295 x 1250 x 120 | iki 12,5 t | liukui |
| RKŠ-4-60 | 2320 x 1500 x 120 | iki 12,5 t | liukui |
| RKŠ-5-60 | 2830 x 1750 x 120 | iki 12,5 t | liukui |
| RKŠ-2-70 | 1295 x 1150 x 120 | 40 t | plaukiojančiam |
| RKŠ-3-70 | 1970 x 1250 x 120 | 40 t | plaukiojančiam |
| RKŠ-4-70 | 2320 x 1500 x 120 | 40 t | plaukiojančiam |
| RKŠ-5-70 | 2830 x 1750 x 120 | 40 t | plaukiojančiam |
Transporto priemonių apkrova perduodama į gruntą per dangtis, todėl dangtis turi būti tvirtas ir patikimas. Tarnybinės nuorodos bei pažymėjimai dėl šulinių lokacijų ir kelių apsaugos užtikrina, kad darbai vyktų sklandžiai ir saugiai.
