Kad vandens tiekimo sistemos ir grandinės, išilgai kurių cirkuliuoja aušinimo skystis, galėtų puikiai atlikti savo pareigas, jų komponentai turi būti tinkamai surinkti ir tinkamai sujungti. Santechnikų pastangų rezultatas turėtų būti trumpas, kad nekiltų problemų savininkams ir jų kaimynams. Visi atitinkami vamzdžių prijungimo būdai, užtikrinantys normalų sistemos veikimą, yra pateikti mūsų straipsnyje. Mes išsamiai aprašėme technologines galimybes, atsižvelgiant į medžiagą, iš kurios pagamintos šarnyrinės dalys, ir į dujotiekio kategoriją. Mūsų patarimai padės pasiekti puikų rezultatą.
Nuimamos ir vienetinės jungtys: pagrindiniai tipai
Visus žinomus vamzdžių sujungimo būdus galima priskirti dviem klasėms - nuimamiems ir vienetiniams. Savo ruožtu nuimamos jungtys yra flanšas ir movos. Vienkartiniai metodai apima junginius, tokius kaip lizdas, įpjova, suvirinimas užpakaliu, klijai.
Jungtys, kurias prireikus galima išardyti ir vėliau grąžinti į savo vietą, labai supaprastina vamzdynų priežiūrą ir remontą. Šie junginiai daugiausia naudojami formuojant vidinius ryšius. Metodo pranašumas yra jo vykdymo paprastumas. Čia nenaudojamas nei cheminis, nei šiluminis poveikis. Šiuo metodu sujungto vamzdyno gedimą lengva nustatyti ir pašalinti.
Tvirtas vamzdžių sujungimas vandentiekio metu užtikrinamas naudojant specialias dalis. Yra 2 jungčių tipai, susiję su nuimamu tipu: flanšas ir jungiamoji dalis. Pirmasis naudojamas, kai reikia sujungti didelio skersmens vamzdžius, o antrasis yra labiau tinkamas namų vamzdynams.
Polipropileno (PP) ir dar daugiau: apie armatūros detales
Pristato jungtyje naudojamų polipropileninių vamzdžių ir jungiamųjų detalių rūšis, charakteristikas ir ženklinimą - kitas straipsnis, kurį rekomenduojame perskaityti. Santechnikos sistemose naudojamos jungiamosios detalės montuojamos valdymo taškuose, ant posūkių, šakų. Jie liejami ir suspaudžiami.
Norėdami padėti pradedančiajam santechnikui šią schemą, tai palengvins armatūros, atitinkančios specifines dujotiekio tiesimo sąlygas, pasirinkimą. Armatūros rinkinys parenkamas atsižvelgiant į konkretaus vamzdyno specifiką. Pagal jų tvirtinimo prie vamzdžio būdą, jungiamosios detalės yra užveržiamos, sriegiuojamos, presuojamos, sriegiuojamos, naudojamos suvirinimui ir litavimui.
Išleisk plastikinių vamzdžių jungiamosios detalės, jie naudojami formuojant gniuždomąsias ir preso jungtis. Armatūra naudojama polipropileno vamzdžių sujungimui, kurie naudojami tiek klijuojant, tiek suvirinant. Už variniai vamzdžiai pagaminkite tiek presų jungčių, tiek litavimo jungiamąsias detales.
Metalo-plastiko ir kitų medžiagų jungtys
Metalo-plastiko vamzdyno surinkimo procesas naudojant suspaudžiamąsias jungtis pateiks šį nuotraukų pasirinkimą. Kampai, lizdai ir kitos jungtys turi būti tos pačios įmonės kaip ir vamzdžiai. Padėkite montavimui skirtą jungtį tiesiai ant objekto. Ant vamzdžio turi būti paliktos dvi žymės: armatūros galas ir vamzdžio panardinimo į jį gylis. Pažymėdami vamzdžio panardinimo į armatūrą gylį, mes atliekame pjovimą. Pjaustydami mes naudojame vamzdžių pjaustytuvą, skirtą specialiai plastikiniams vamzdžiams.
Jei netoliese yra šakos su karštu ir šaltu vandeniu, ant karštosios linijos mes uždedame šildantį gofrą. Tai pašalina kondensaciją. Vamzdžių, kuriuos reikia sujungti, galai prieš sujungimą kalibruojami, kad būtų pašalinti 1 mm iškilimai ir nuožulnūs kampai. Mes sumontuojame jungiamąją veržlę ant vamzdžio su padalytu padalitu žiedu, kad žiedas būtų jungties viduje. Norėdami užmegzti ryšius, naudojame du klavišus. Vienas sulaiko vamzdžius nuo pasisukimo, antras priveržkite veržlę be per didelės jėgos.
Kalbant apie funkcionalumą, galima atskirti šiuos jungiamųjų detalių tipus: kampai, kryžiai, trišakiai ir tradiciniai įtaisai montuojami ta pačia seka. Surinkus dujotiekį, jo sandarumas tikrinamas tiekiant vandenį į vamzdžius. Žingsniai iš eilės: pasirinkite jungiamąsias detales, žymėjimas, pjovimas, šiluminės izoliacijos gofro įrengimas, kalibravimas, veržlės montavimas, suspaudimo jungtis ir dujotiekio surinkimas.
Šarminės ir lizdo jungtys: pritaikymas ir naudojimas
Lizdas yra montavimo pratęsimas, skirtas sukurti patikimą ryšį. Šis principas grindžiamas tuo, kad mažesnio skerspjūvio vamzdžio galas įkišamas į didesnio skersmens vamzdį. Užsandarinkite jungtį naudodami sandariklį, įdėtą į lizdą, arba klijuodami vandeniui atsparia kompozicija. Šio tipo jungtis naudojama montuojant tiek vidinius, tiek išorinius kanalizacijos tinklus, slėginius išorinius vandens vamzdžius ir kanalizacijos tinklus. Atsižvelgiant į vamzdžio medžiagą ir jų skersmenį, pasirenkamas vienas iš kelių esamų varpo jungties variantų: su sandarinimo žiedu, be žiedo, suvirinimas, klijavimas. O žiedo jungtis be sandarinimo žiedo dažnai jungia ketaus vamzdžius. Įdėtas vamzdis sutrumpinamas, galinis paviršius apdorojamas, į lizdą įkišite sujungto vamzdžio uodegą. Gautas tarpas užpildomas alyvuotų kanapių ar linų dervos gijų virve. Svarbu užtikrinti, kad medžiagos galai nepatektų į vamzdyną. Sandarinimo žiedas laipsniškai užpildomas, kol lizdas bus užpildytas iki 2/3 jo gylio. Paskutiniam sluoksniui naudojamas neapdorotas sandariklis; aliejus ar derva pablogins sukibimą. Norint tirpinti tarpinę, naudojamas 300-400 klasės cementas ir vandens santykis 9:1. Šis metodas dažnai taikomas namo vidaus kanalizacijos sistemoms. Tarp varpo ir į jį įdėto vamzdžio pritvirtintas guminis žiedas sukuria tvirtą jungtį, todėl metodas yra paprastas ir patikimas.
Sandarinimo žiedas tam tikru mastu išlygina ašių skirtumus tarp dviejų prijungiamų vamzdžių. Tačiau tai priklauso nuo to, ar kiekvieno kompozicinio vamzdyno metro ašys atsveriamos tiek, kad jos neatitiktų vamzdžio sienos storio. Jei ši sąlyga pažeidžiama, nuotėkio rizika didėja dėl netolygaus sandariklio deformacijos.
Prieš jungiant varpo jungtį
Jungiamosios detalės švarios nuo nešvarumų ir dulkių. Kad nepažeistumėte žiedo žiedo montavimo metu, lygus vamzdžio galas iš anksto sutepamas muilu, glicerinu arba specialiu silikono tepalu. Taip pat apsaugins žiedą nuo pažeidimų, padarytų 15° kampu jungiamojo galo padarytu pramušimu. Norint nustatyti laisvojo vamzdžio galo įspaudimo gylį į lizdą, sandarinimo žiedas laikinai pašalinamas. Tada, įkišdami vamzdį į lizdą iki galo, pažymėkite vietą, kur įdėta dalis liečiasi su lizdu. Montuojant, vamzdis šiek tiek prailgintas ženklo atžvilgiu - 0,9-1,1 cm, kad subalansuotumėte vidinius įtempis.
Siekiant lengvinti įdėjimą, panardinkite žiedą į muiluotą vandenį prieš įdėjimą. Kai kurie gamintojai gamina jungiamąsias detales 87° kampu vietoje 90°, todėl vamzdis į lizdą patenka šlaitu ir žiedas nevirsta.
Perėjimai ir klijavimas PVC bei PE jungtims

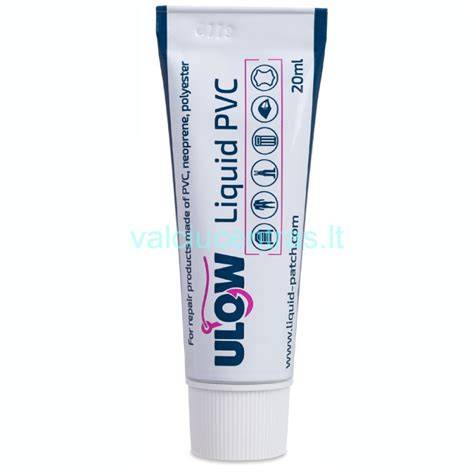

Nepaisant medžiagos, PVC vamzdžiams dažnai naudojami specialūs agresyvūs klijai, o procesas primena suvirinimą, tačiau veikia ne aukšta temperatūra, o chemine reakcija. Jungtis užtrunka apie 20-30 sekundžių; po to, kai klijai suveikia, į rankas įgauna kietą formą. Po sujungimo turi praeiti bent viena diena iki pilno sustandėjimo ir patikrinimo nuotėkio. Paviršiai, kurie liečiasi tarpusavyje, prieš klijavimą išlyginami švitriniu popieriumi ir nuriebalinami metileno chloridu. Klijais dažnai naudojama GIPK-127 kompozicija, kuri tepama plonu sluoksniu ant viso sujungto vamzdžio paviršiaus ir 2/3 lizdo paviršiaus.
Klijavimas plastikiniams vamzdžiams gali būti greitas ir efektyvus, tačiau reikia laikytis instrukcijų: klijai dengiami lygiai, dalys sujungiamos vienu judesiu ir sujungiama dalis sukama aplink ašį 1/4 apsisukimo. Jei klijavimas atliekamas paprastai, plonas lipnios kompozicijos ritinėlis turėtų būti matomas aplink movos ar lizdo kraštą.
Dažniausiai PE jungtys lūžta dėl per didelio užveržimo. Todėl būtina naudoti tinkamus įrankius ir nespausti per jėga. PE jungtys montuojamos naudojant vandentiekio sistema - pradedant nuo dalinio išardymo, užmaukite korpusą, įdėkite baltą veržlę, užmaukite likusią dalį ir prastumkite vamzdį į guminį žiedą iki sienelės. Pabaigoje užsukite korpusą.
PP ir kitos medžiagos: suvirinimas ir spaustuvai
Naudojant varžinį suvirinimą: reikia suvirinimo aparato ir specialių įrankių. Vamzdžiai suvaržomi per L formos įtaisuojant įvorę ir šerdę, įkaitinamos iki reikiamos temperatūros. Džiovinimo ir šiluminis efektas turi būti kontroliuojamas. Ant įtvaro uždedamas ribojamasis spaustukas, atstumas nuo vamzdžio krašto iki spaustuko turi būti lygus lizdo gyliui plius 2 mm. Skirtumas tarp apkabos viduje ir sujungto vamzdžio išorinio skersmens turi būti 0,2 mm.
Atlikus šildymą, įtvarą perkelkite kartu su formuojama detale, kol jie susijungs. Suvirinimo siūlės turi būti simetriškos, be defektų, o viršijus leistiną temperatūrą, siūlės turi būti patikrintos. Vamzdžių suvirinimo komplektas parenkamas pagal skersmenis. PP vamzdžių suvirinimas - išsamiau šioje dalyje.
Perėjimo ir jungčių tipai: santrauka
- Suvirinimas, srieginis ryšys, flanšinė jungtis, griovelinė jungtis.
- Spaustuvės ir gniuždymo jungtys, „Push-Fit“ tipai.
- Gniuždymo, spaustuko, klijų jungtys PEX, PE, PVC, PP bei kitoms medžiagoms.
- Perėjimo vamzdžiai naudojami skirtingoms medžiagoms sujungti.
PEX jungtys: lankstumas ir patikimumas
PEX (kryžmiškai sujungtas polietilenas) vamzdžių jungiamųjų detalių diegimas yra paprastas, o sistema pasižymi lankstumu, atsparumu korozijai ir lengva priežiūra. PEX jungtys gali būti įvairių tipų: gniuždymo, spaustuko, „Push-Fit“ ir kitos. Lankstumas leidžia sukti kampus be papildomų jungčių, o atsparumas šaltam užšalimu yra didelis. Svarbu laikytis gamintojo instrukcijų ir naudoti tinkamus įrankius.
Klijų ar spaustukų jungtys PEX tinka tiek gyvenamosioms, tiek komercinėms reikmėms. Dažniausiai naudojamos problemos - netinkamas sandarinimas ir netinkamas vamzdžių dydžių atitikimas. Todėl rekomenduojama laikytis gamintojo nurodymų ir tikrinti dydžius prieš montavimą.
HDPE ir LDPE: PE vamzdžiai ir jų prijungimas
Paminėkime LDPE ir HDPE vamzdžius. LDPE yra mažo skersmens, plonasienis vamzdis iki 40 mm, tinkamas laistymo ir trumpalaikiams ar žemės ūkio naudmenims. HDPE - tvirtas, storasienis vamzdis, didesniam diametrui ir didesniems plotams. HDPE dažnai naudojamas kaip magistralinis vamzdis, nuo kurio atšako lašeliniai vagos ar lašeliniai vamzdžiai. Abi medžiagos atsparios chemikalams ir trąšoms, gali būti užkastos po žeme, PE jungtys tinka LDPE ir HDPE vamzdžiams.
Turime platų PE jungčių asortimentą: 16-75 mm diametro, įvairių sriegių, trišakių, alkūnių ir aklių. Taip pat PE jungčių raktų rinkiniai padeda atsukti arba pritvirtinti detales. PE jungtis montuojama paprastai: atsargiai išardykite jungimą, užmaukite korpusą, įkiškite vamzdį pro guminį žiedą, užsukite korpusą. Dažniausia PE jungčių problema - per didelis užsukimas. Todėl neveržkite replėmis ar metaliniais įrankiais. Instrukciją rasite vaizdo formatu.
Vamzdžiai ir jų sujungimai.
Remontas ir atnaujinimas: ką svarbu žinoti
Norint suremontuoti esamus vamzdynus, jungiamosios detalės gali būti naudojamos kaip remonto jungtys arba ilgo lizdo movos. Rankovė perlaikoma naudai, o formuojama dalis įtraukiama ir pritvirtinama. Jei nutekėjimas išlieka, jungtį užpildo silikono sandarikliu. Priežiūros ir remonto metu svarbu laikytis išbandytų principų ir naudoti kokybiškas detales.
Įvardinimas, dydžiai ir žymėjimas vamzdžiams
Namų santechnikai dažnai susiduria su dydžių klausimais - DN, nominalūs dydžiai, realus išorinis skersmuo ir sienelės storis. Retai galima reikšmes tiesiogiai versti į milimetro matmenis. Tam tikros lentelės yra tik orientacinės. Remontui geriausia matuoti realų vamzdį slankmačiu ir patikrinti konkrečios sistemos jungčių ar movų suderinamumą.
Montavimo sekos apžvalga
- Pasirinkite jungiamąsias detales.
- Žymėkite jungties įrengimo vietas.
- Vamzdžių pjovimas.
- Šiluminės izoliacijos gofrų įrengimas.
- Prieš jungiant kalibruokite vamzdį.
- Sumontuokite jungiamąją veržlę.
- Užmegzkite suspaudimo jungtį.
- Atliekite dujotiekio surinkimą ir patikrinkite nuotėkį.
Trumpa praktinė rekomendacija
Jei vamzdis iš metalo į plastiką ar atvirkščiai, armatūrai ir movai būtina pasirinkti atitinkamą pereinimą. Dėmesys turi būti skiriamas kampų, lizdų, jungčių ir perėjimo detalių pasirinkimui. Užuot naudoti metalinius įrankius, visada naudokite specialius PE jungiamųjų detalių raktus ir laikykitės gamintojo nurodymų.
