Plastikiniai vamzdžiai yra plačiai naudojami įvairiose sistemose, pradedant vandens tiekimu ir baigiant nuotekų šalinimu. Jų populiarumas auga dėl daugelio privalumų, tokių kaip ilgaamžiškumas, atsparumas korozijai ir lengvas montavimas. Tačiau, siekiant užtikrinti efektyvų ir patikimą sistemos veikimą, itin svarbu teisingai pasirinkti tinkamą vamzdžio diametrą.
PVC-U plastikiniai vamzdžiai: šalto vandens tiekimo pagrindas
PVC-U (neplastifikuoto polivinilchlorido) plastikiniai vamzdžiai yra skirti šalto vandens tiekimo bei paskirstymo sistemoms įrengti. Tai mažo svorio, atsparūs rūdims ir daugelio cheminių junginių bei labai tvirta klijuojamo vamzdyno sistema. Šie vamzdžiai montuojami tiek buityje, tiek pramonės šakose. Sistemos įrengimas paprastas ir greitas, tuo pačiu užtikrinantis patikimus sujungimus. Jei sistema sumontuota tinkamai, ji gali tarnauti daugiau nei 50 metų.
Profesionalams skirti PVC-U plastikiniai klijuojami vamzdžiai yra tinkami šaltam vandeniui. Maksimali skysto agento temperatūra neturėtų viršyti 60°C, o maksimalus slėgis - ne daugiau kaip 16 atmosferų. Šie vamzdžiai jungiami juos klijuojant. Fasoninės detalės specialių klijų pagalba jungiamos su vamzdžiu arba tarpusavyje. Ilgainiui klijai išgaruoja, o klijuojamos sienelės tirpdamos minkštėja ir tarpusavyje susimaišo, taip gaunant vienalytę siūlę. Proceso rezultatas - dvigubai stipresnės vamzdyno sienelės sujungimo vietoje. Elementų sujungimas chemiškai aktyvių klijų technologija nereikalauja specialios įrangos ar prietaisų, taip pat nereikalingas elektros energijos tiekimas į montavimo vietą.
Namų kabeliniai sprendimai ir klijavimo instrukcijos
Namams, jei norite paprastai ir greitai pakeisti ar sumontuoti naują vamzdyną, klijuojami plastikiniai vamzdžiai yra vienas geriausių pasirinkimų. Jų įrengimas nereikalauja ypatingų įgūdžių. Plastikinių vamzdžių ir jungiamųjų detalių privalumas - jų ilgaamžiškumas, atsparumas vandens bei daugelio chemikalų poveikiui, paprastas ir greitas montavimas.
PVC-U techniniai parametrai: medžiaga - PVC-U, kuri suteikia atsparumą ultravioletiniams saulės spinduliams; gebėjimas atlaikyti slėgį priklauso nuo žaliavos polimerizacijos laipsnio ir jungčių konstrukcijos. Pagrindinės PVC-U savybės: atsparumas korozijai, aukštas cheminis atsparumas, mažas šiluminis laidumas, mažas svoris, ilgaamžės jungtys (vidutinis laikotarpis - apie 50 metų). Paprastai šis gylis pažymimas ant fitingų išorinės dalies, todėl uždėjus fitingą ant vamzdžio galima pažymėti reikiamą įklijavimo gylį.
Paruošimas, klijavimas ir patikra
Paruošimas: norint gerai suklijuoti vamzdį su fitingu, prieš tai juos reikia gerai nuvalyti ir, jei reikia, nusausinti. Tam naudokite valiklį ir skudurėlį. Esant temperatūrai apie 0°C, vamzdį ir fitingą pašildykite ir pašalinkite ledą ar vandenį. Klijuokite tik esant aukštesnei temperatūrai nei 0°C.
Klijavimas: išmaišykite klijus. Panardinę šepetėlį, leiskite jam gerai prisigerti klijų. Plonu sluoksniu klijų padenkite movą šepetėliu, judant nuo vidaus į išorę. Tą patį atlikite su lygiu vamzdžio galu, tik šiuo atveju klijų sluoksnis turi būti storas. Tuoj pat uždenkite klijus po naudojimo. Atidarytų klijų galiojimo laikas yra ribotas - 4 minutės prie 20°C ir 1 minutė prie 40°C temperatūros. Patepę klijais, įdėkite fitingą į vamzdį ir palaikykite kelias sekundes. Nesukinėkite fitingo. Didesnio diametro kaip d150 vamzdžiai ir fitingai turi būti klijuojami dviejų žmonių ir su mechaniniais įrankiais. Klijų perteklių nuvalykite skudurėliu, nes tai gali susilpninti vamzdį.
Patikrinimas: nejudinkite suklijuotų vamzdžių ir fitingų 5 minutes, o esant žemesnei temperatūrai kaip 10°C - nejudinkite 15 minučių. Į galutinę padėtį vamzdžius pritvirtinkite tik po 10-12 valandų. Praėjus 24 valandoms nuo suklijavimo, sistemą galima užpildyti vandeniu ir išbandyti. Bandymo slėgis gali būti ne didesnis nei 1.5 x PN lygio. Jei sistemą norite naudoti greitai, tuomet bandant reiktų laukti kiekvienam slėgio barui po 1 valandą. O jei sistema bus nenaudojama per artimiausias 3 dienas, tuomet sistemą reikia išplauti ir vėl pripildyti.
Saugumo priemonės ir klijų sąnaudos
Dėl greito garavimo ir cheminės sudėties klijai ir valiklis yra labai degios medžiagos. Šias medžiagas laikykite atokiai nuo liepsnos židinių. Dirbdami nerūkykite. Venkite kontakto su oda ir akimis. Stenkitės neįkvėpti šių medžiagų garų. Klijų ir valiklio išeiga (litrai):
- 16 mm vamzdžiai - valiklis 0.09, klijai 0.25
- 20 mm - 0.18, 0.40
- 25 mm - 0.30, 0.55
- 32 mm - 0.50, 0.80
- 40 mm - 0.70, 1.10
- 50 mm - 0.90, 1.50
- 63 mm - 1.10, 1.70
- 75 mm - 1.30, 2.20
- 90 mm - 1.40, 4.00
- 110 mm - 1.70, 8.00
- 125 mm - 1.90, 10.50
- 140 mm - 2.10, 13.00
- 160 mm - 2.50, 19.00
- 225 mm - 4.50, 26.00
HDPE vamzdžiai: didelio tankio polietileno galimybės
HDPE (didelio tankio polietilen) vamzdžiai ir jungiamosios dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. PE vamzdžiai gaminami iš PE100 arba PE100 RC žaliavos. Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse; 90-1200 mm vamzdžiai - gabalais, o jungiamosios dalys - vienetais.
HDPE vamzdžiai gali būti tiesūs, suvynioti ritėse. Jie sujungiami sandūriniu (tiesioginiu) virinimu arba elektra virinamomis jungtimis (elektromovomis). Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN ir SDR. SDR - išorinio vamzdžio diametras (D) santykis su sienelės storiu (e): SDR = D/e. Kuo didesnis SDR, tuo plonesnė sienelė ir mažesnė slėgio klasė. PN nustatoma esant 20°C darbinei temperatūrai. Pavyzdžiui, PN10 vamzdžiu esant 20°C gali tekėti daugiausia 10 barų.\n
Esant poreikiui, HDPE vamzdžius galima šiek tiek sulenkti. Tačiau svarbu atkreipti dėmesį į temperatūros poveikį. Dėl didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis: vasaros metu saulėje gali būti apie 40°C, o naktimis - iki 10°C, tad 500 m ilgio vamzdžio ilgis gali trumpėti daugiau kaip 2,5 m. Todėl rangovas turi užtikrinti tinkamą transportavimą, sandėliavimą ir laikyti įrenginius tinkamoje vietoje.
PPR vamzdžiai: lituojami sprendimai karštam ir šaltam vandeniui
Lituojami plastikiniai PPR vamzdžiai ir jungtys yra patikimas sprendimas šalto ir karšto vandens sistemoms. Šie vamzdžiai gaminami iš polipropileno, todėl pasižymi atsparumu temperatūros pokyčiams ir ilgaamžiškumu. PPR vamzdžiai karštam vandeniui yra sukurti aukštoms temperatūroms, užtikrinant vandens tiekimo saugumą ir patikimumą. Tai ekonomiškas, tvirtas ir lengvai prižiūrimas sprendimas.

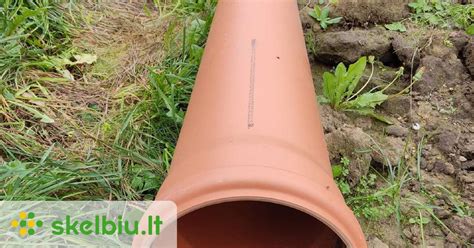

PVC vamzdžiai nuotekų sistemoms: plastikas, kurį dažnai renkasi namų ūkio projektai
PVC vamzdžiai nuotekų sistemoms naudojami plačiai dėl lankstumo ir įvairių dydžių pasirinkimo. Svarbu įrengti nuotekų vamzdynus tinkamai - į paviršius su nuolydžiu ne mažiau kaip 1-2 cm už 1 m. Jei tai neįmanoma, taikoma spaudiminė (press) technologija, kuriai būtinas tikslus apkrovų skaičiavimas statiniam ir dinaminiam slėmui.
PVC-U savitakių vamzdynų sistema DN 110-500 mm skersmens skirta buitinių nuotėkų arba paviršinio lietaus vandens transportavimui iki valymo įrengimų. PVC vamzdžiai gali būti monolitiniai arba daugiasluoksniai. Monolitiniai vamzdžiai yra atsparūs dideliems mechaniniams poveikiams, todėl tinka lietaus nuotėkų sistemoms. Materijų atsparumas: neplastifikuotas PVC yra kieta ir chemijai atspari medžiaga, nors prekėse gali būti naudojami žiediniai sandarikliai iš butadienstireninio kaučiuko su SBR tarpinėmis, kurios nėra visiškai atsparios naftos produktams.
Montavimas ir sandarumas
PVC vamzdis viename gale turi įmovą su gumine tarpine, o kitas galas yra lygus. Montuojant būtina užtikrinti 10 mm tarpelį nuo įmovos atramos iki lygaus vamzdžio galo, kad būtų galima kompensuoti pailgėjimą. Prieš montavimą patikrinkite sandariklių padėtį ir jų būklę. Svarbu, kad nuotekų tekėjimo kryptis būtų nukreipta į įmovą. Vamzdžiai ir jungtys tiekiami su sandarinimo tarpinėmis, kad jungtys būtų patvarios.
Projektavimas ir įrengimas: nuo skersmens pasirinkimo iki galutinių patikros
Projektavimo etape būtina atsižvelgti į pastato konstrukciją, apkrovas, šiluminę plėtrą bei galimas temperatūros svyravimas. Pritaikymo sprendimai turi užtikrinti ilgaamžiškumą, saugumą ir ekonomiškumą. Taip pat būtina įvertinti izoliacijos ir korozijos prevencijos reikalavimus, ypač lauko išvedimo vamzdžiams ir vandens šaltinių sąlytyje su kitomis medžiagomis.
Pex vamzdžių projektavimas reikalauja atsižvelgti į kelis veiksnius: pastato konstrukciją ir proceso reikalavimus, dujotiekio išdėstymą ir įrengimą, medžiagų pasirinkimą bei jų eksploataciją, izoliaciją ir korozijos prevenciją, saugą, specifikacijas, ekonominį ir tvarumą. Tačiau šiame straipsnyje pagrindinis dėmesys skiriamas vamzdžių diametrų pasirinkimui ir jų derinimui su nominaliais dydžiais, kad būtų užtikrintas patikimas ir efektyvus vandens bei nuotekų sistemų veikimas.
Nominaliųjų dydžių konvertavimas: vadovas naudotojams
Norint lengvai nustatyti, kokio vardinio vamzdžio dydžio reikia, svarbu atlikti matavimus ir naudoti konvertavimo diagramas. Išorinį (OD) arba vidinį (ID) skersmenį išmatuokite atitinkamai vyrams ar moterims sriegių atveju ir konvertuokite į nominalųjį skersmenį pagal pateiktą diagramą. Tiksli konvertavimas padeda pasirinkti tinkamą vamzdžio dydį ir užtikrina teisingą jungčių montavimą.
Santrauka dėl pagrindinių žinių
- PVC-U vamzdžiai skirti šaltam vandeniui; jų savybės užtikrina ilgaamžiškumą ir patikimumą.
- HDPE vamzdžiai siūlo atsparumą mechaniniams poveikiams ir lankstumą, bet reikia dėmesio temperatūrų poveikiui.
- PPR vamzdžiai - geras sprendimas karštam ir šaltam vandeniui su lengvu montavimu.
- PVC nuotekų vamzdžiai reikalauja tinkamos įrengimo gylio ir nuolydžio, o spaudiminė technologija taikoma sudėtingesnėse situacijose.
- Teisingas nomograma ir dydžio konvertavimas yra esminiai norint užtikrinti patikimą jungčių ir sistemos veikimą.
