Plastikinių vamzdžių suvirinimo antgaliai: tipai ir naudojimo rekomendacijos

Specialus vamzdžių lituoklis skirtas plastikinių vamzdžių lituavimui ir suvirinimui tiek patalpų viduje, tiek lauko sąlygomis, taip pat vietose, kur prieiga ribota ar apsunkinta. Įrankis pritaikytas darbui su 16-63 mm skersmens vamzdžiais, todėl tinkamas tiek buitinėms, tiek profesionalioms montavimo užduotims. Lituoklis maitinamas iš vienfazio elektros tinklo (220 V), todėl gali būti naudojamas daugumoje statybos ir remonto objektų be papildomos elektros infrastruktūros.

Vamzdžių lituoklio galia, temperatūros valdymas ir apsaugos sistemas

Darbinė galia - apie 650 W. Tokios galios pakanka, kad cilindrinis kaitintuvas pasiektų ir palaikytų stabilų darbinės temperatūros diapazoną nuo 180 °C iki 280 °C. Temperatūra reguliuojama integruotu valdymo mechanizmu, leidžiančiu tiksliai nustatyti reikalingą kaitinimo lygį pagal vamzdžio tipą ir diametrą. Temperatūros palaikymas vyksta automatiškai - sistema kompensuoja šilumos nuostolius ir neleidžia temperatūrai reikšmingai nukrypti nuo nustatytos vertės. Tai svarbu siekiant išvengti nekokybiško sujungimo ar plastiko perkaitinimo.

Vamzdžių lituoklio apsaugos ir signalizacijos sistemos užtikrina saugumą ir darbų tikslumą: įrengta garsinė signalizacija informuoti apie įkaitimo pradžią, darbinės temperatūros pasiekimą, temperatūros pokyčius ir atšalimo fazę. Papildoma apsaugos sistema saugo įrankį nuo nekontroliuojamo perkaitimo - net ir sugedus temperatūros reguliatoriui kaitinimas ribojamas ties apie 280 °C riba, taip apsaugant tiek įrankį, tiek suvirinamas detales.

Antgaliai ir jų naudojimas

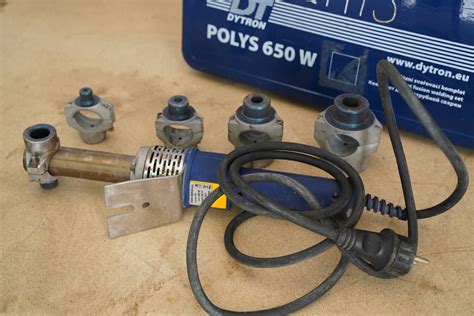

Komplekto sudėtyje - keičiami antgaliai su standartiniais DIN diametrais: 16, 20, 25, 32, 40, 50 ir 63 mm. Antgaliai padengti teflono sluoksniu, kuris užtikrina gerą šilumos pralaidumą ir neleidžia plastikui prilipti prie paviršiaus. Vienu metu ant cilindrinio kaitintuvo galima montuoti iki trijų skirtingų diametrų antgalių, todėl darbas tampa efektyvesnis keičiant vamzdžių dydžius. Įkaitusių antgalių keitimas atliekamas tik naudojant specialų raktą, neliečiant jų rankomis, kas yra svarbu tiek saugumui, tiek darbo tikslumui.

Antgaliai yra specialiai sukurti skirtingų diametrų vamzdžių lydymui. Paprastai komplekte esantys purkštukai turi 20, 25 ir 32 mm skersmenis; didesnių skersmenų purkštukai dažnai siūlomi atskirai (40, 50, 63 mm). Purkštukai turi būti lygaus pagrindo, kad užtikrintų tolygų kaitinimą ir nuoseklų jungimo procesą. Viršutiniai purkštukai turi nelipnią dangą, kad suminkštėjęs polipropilenas nepriliptų prie jų.

Kaip veikia polipropileno vamzdžių lizdų suvirinimas

Polipropileno vamzdžių lizdų suvirinimo įranga veikia taip: šildymo elementas pasiekia nustatytą temperatūrą, tada antgalis uždedamas ant vamzdžio, o tarkime, jei naudojama kelias galvutes vienu metu - jos leidžia formuoti atšakas ar jungtis skirtingų skersmenų. Dalys kaitinamos laikantis nurodyto laikotarpio, po kurio susijungia ir suformuoja sandarų jungtį. Purkštukų sistemose įrengtas šildymo ir įvorės mechanizmas: šerdis pašildo vidinę vamzdžio galvutės dalį, o įvorė suminkština išorinį vamzdžio sluoksnį.

Purškimo purkštukai su purkštukų forma užtikrina tolygesnį šildymą. Diskinio lituoklio konfigūracijoje galima pasirinkti purkštukus skirtingo skersmens vamzdžiams, o plokščio šildytuvo purkštukai yra cilindro formos, pritvirtinti iš abiejų pusių plokštės.

Dažniausi litavimo metodai ir jų taikymas

PP vamzdžiai dažnai sujungiami naudojant litavimo metodą „varpelio formos“: įkišant vieno vamzdžio apipjaustytą kraštą į armatūros išplėstinį kraštą (lizdą). Varpelio formos sujungimo metodas suteikia aukštą sandarumo laipsnį dėl didelio dviejų litavimo gaminių sąlyčio ploto ir absoliutaus jų skersmens sutapimo. Didelio diametro PP vamzdžiai (didesni nei 50 cm skersmens) litinami naudojant užpakalinio suvirinimo technologiją ir specialią mašinas; tokio lygio įranga dažnai kainuoja kelias tūkstančius dolerių ir įsigyjama statybų įmonėms.

Elektrifuzinis suvirinimas skiriasi tuo, kad movos su integruotais kaitinimo elementais jungia polietileninius vamzdžius ir nereikalauja litų galų apdirbimo. Tačiau šis metodas brangesnis (nuo apie 1500 USD) ir dažniausiai naudojamas vietose, kur yra ribota darbo vieta. Elektrofuzinis suvirinimas laikomas geriausiu, bet ir brangiausiu bei reikalauja aukštesnės įrangos kokybės.

Įrangos konfigūracija ir pasirinkimo kriterijai

Įvairūs lituokliai skiriasi šildytuvo forma bei komplektu: plokščiu šildytuvu (polipropileninių vamzdžių lygintuvui) ir cilindriniu šildytuvu. Plokščias šildytuvas yra didesnis ir sunkesnis, stabiliai palaiko temperatūrą, tačiau gali būti netesybingas prie jau esančios įrangos vietos. Cilindriniai šildytuvai kompaktiški ir patogūs naudoti sunkiai prieinamose vietose. Įrenginio pagrindas dažniausiai yra metalinis, nors yra modelių su guminėmis rankenomis. Įrenginio komplektą sudaro: korpusas, šildytuvas, temperatūros reguliatorius, purkštukai ir stovas. Standartiniai diniais purkštukai dažnai ateina komplekte, nors didesnių purkštukų gali tekti įsigyti atskirai.

Temperatūros reguliatorius dažnai būna apvalios formos rankenėlė; temperatūros rodmenys gali būti nurodomi indikatoriais - raudona lempute įkaitimo pradžioje, o žalioji - pasiekus darbinę temperatūrą. Lituoklio veikimą palaiko šildymo elemento konstrukcija: plokščio kaitinimo elemento purkštukai yra cilindro formos ir laikomi ant metalinės plokštės, o cilindriniai šildytuvai turi spaustuką, kuriuo purkštukai pritvirtinami prie šildytuvo strypo.

Purkštukų tarnavimo laikas priklauso nuo medžiagos ir teflono sluoksnio atsparumo. Purkštukai turi būti patikimi, nes jų gedimas gali rimtai paveikti suvirinimo kokybę. Paprastai lituoklio komplektą sudaro purkštukai 20, 25 ir 32 mm; didesniam skersmeniui gali būti papildomi purkštukai 40, 50 ir 63 mm. Stendas yra būtinas darbui - geriausia turėti stačiakampio plokštės metalinį stendą dėl stabilumo. Universalūs stendai tinka daugumai modelių, o specialūs - konkretiems modeliams ar serijoms.

Renkantis lituoklį, vertėtų atsižvelgti į keturis pagrindinius kriterijus: įrangos energijos suvartojimą, purkštukų komplektą, gamybos įmonę ir papildomų įrankių komplektą. Dauguma patarimų dėl galios remiasi nuomone, kad ji turėtų būti bent 500-600 W, atsižvelgiant į vamzdžio skersmenį (mažiausiai 63 mm buitinių sistemų atveju). Purkštukų rinkinio kiekis ir įvairovė lemia, kiek laiko užtruks darbų atlikimas. Gamintojo ir kilmės šalis dažnai lemia kokybę ir patikimumą: vokiečių Rothenberger, Kern, čekų Dytron, Turkijos Cobra ir pan. siūlo patikimą įrangą; Ukrainos ir Rusijos gamintojai dažnai siūlo produktus, kurių konstrukcija gali būti sujungta Kinijoje. Visų paminėtųjų ženklų vertinimas remiasi praktinėmis apžvalgomis.

Kaip pasirinkti lituoklį „namų darbams“ ir profesionalams

1 kriterijus - įrangos energijos suvartojimas. Namuose dažniausiai nereikia didžiulės galios; daugelis patarimų rekomenduoja 500-600 W lituoklį, kuris efektyviai įkaitina ir išlygina temperatūrą. Purkštukų rinkinyje gali būti 20, 25 ir 32 mm purkštukai; o didesniam skaičiui darbų galima įsigyti papildomų purkštukų. 3 kriterijus - gamybos įmonė, kurios vardas ir kokybė dažnai lemia ilgaamžiškumą ir našumą. 4 kriterijus - paprograminimas (komplektas su papildomais įrankiais; pjaustytuvas, pirštinės, liniuotė, raktas purkštukų tvirtinimui ir kt.). Kuo komplektas brangesnis, tuo daugiau įrankių ir priemonių gausite, tačiau reikia įvertinti poreikius ir realų jų panaudojimą.

4 kriterijus - komlituoklis (pakuotės turinys). Dažnai svarbu papildomai įsigyti pjaustytuvą, kuris yra būtinas tiksliam ir kokybiškam vamzdžių lituotėms. Pigūs rinkiniai gali greitai nusidėvėti; geriau įsigyti patikimą įrankį ar didesnį komplektą iš karto. Reikia įvertinti, ar pakuotėje yra reikiami purkštukai 20, 25 ir 32 mm, ar taip pat įdomu įsigyti ir didesnių purkštukų komplektą.

Ko tau prireiks? Polipropileno vamzdžiai užėmė svarbią vietą namų vandens tiekimo ir šildymo sistemose; jų montavimas yra paprastesnis nei plieno laidų rinkimas. Suvirinimo aparatai leidžia efektyviai integruoti elementus, o litavimas užtikrina ilgalaikį rezultatą. Vamzdžiai dažnai sujungiami klijais arba minėtu suvirinimu, o gerai atliktas litavimas užtikrina patikimumą ir atsparumą cheminiam bei temperatūriniam poveikiui.

Praktiniai patarimai naudojimui ir saugai

• Prieš pradėdami litavimą įsitikinkite, kad vamzdis ir antgalis yra švarūs ir be riebalų ar dulkių.
• Vamzdžio galas turi būti lygiai nupjautas, kad kontaktas su galvute būtų tolygus.
• Naudokite pirštines, neleiskite vaikams ar pašaliniems artintis prie kaitinimo elemento, užtikrinkite, kad antgaliai nesiliestų prie degių paviršių.
• Jei darote didelių skersmenų jungtis, planuokite purkštukų įvairovę ir laikykitės iš anksto nurodymų apie laiką kilusį dėl skersmens pokyčių.
• Jei dirbate patalpose su prasto vėdinimo, įspėjimai apie šilumos emisiją yra svarbūs; laikykitės saugumo reikalavimų ir užtikrinkite gerą ventiliaciją.

Apžvalgą su virinimo tipais ir modelių įvairovė

Papildomai aptartos įrangos konfigūracijos ir lituoklių tipai: plokščias šildytuvas vadinamas „lituokliu lygintuvui“, o cilindriniai šildytuvai - kompaktiškoms vietoms. Įranga gali būti su purkštukais, skirtais tam tikriems vamzdžių dydžiams, ir stendu, kuris užtikrina stabilumą. Lituoklio galvutės įranga gali būti įvairi, bet pagrindiniai jų elementai - šildytuvas, purkštukai, stendas ir korpusas.

Priklausomybės nuo įrangos kainos ir kokybės įtaka sprendimui

Kaina priklauso nuo gamintojo ir konfigūracijos. Vokietijos Rothenberger, Kern ir Dytron įrangos kokybė tradiciškai laikoma aukšta, tačiau jos kainos dažnai 2-12 kartų didesnės už kai kurių Kinijos ar kitų regionų kolegų su panašia prietaiso konfiguracija. Turkijos gamintojai dažnai siūlo pigesnes alternatyvas su panašiu techniniu aprėpimu. Svarbiausia - temperatūros reguliavimo tikslumas per visą eksploatacijos laiką. Kinijos, Ukrainos ir Rusijos gamintojų įranga pirkėjams dažnai siūloma už konkurencingą kainą; pasirinkimas priklauso nuo poreikių ir budžeto, o kokybė gali būti panaši tarp brangesnių ir pigesnių modelių.

Santrauka ir rekomendacijos dėl naudojimo

Plastikinio vamzdžio lituoklis yra specializuotas įrankis, skirtas tiksliam ir patikimam vamzdžių sujungimui įvairiomis darbo sąlygomis. Norint užtikrinti kokybišką sujungimą, būtina pasirinkti tinkamą galingumą, turėti įvairaus skersmens purkštukų komplektą ir gerai įvertinti įrangos gamintojo patikimumą. Tinkamai parenkant įrangą ir laikantis saugos principų, litavimas užtikrina aukštą sandarumą ir atsparumą cheminiam bei temperatūriniam poveikiui bei galimybę atlikti didelius darbus efektyviai.
