Naujos kartos TECE grindinio šildymo vamzdžiai sukurti patikimesnei ir ilgaamžei sistemai. Penkių sluoksnių TECEfloor PE-RT vamzdžių apsauginis antioksidacinis sluoksnis yra ne išorėje, bet integruotas į vieną iš vidinių sluoksnių. Vidinėje vamzdžio sienelės dalyje integruotas sluoksnis užtikrina, kad statybų proceso metu jis nebus pažeistas. Šį sluoksnį sudaro aliuminio dulkės, užpurkštos ant plastikinio vamzdžio paviršiaus ir padengtos laku. Jei toks sluoksnis yra išorėje, statybų proceso metu yra begalė progų jį pažeisti. Jis gali nusibrozdinti vilktelėjus vamzdžius betono paviršiumi, neatsargiai užkliudžius kastuvu ir pan.
Antioksidacinis sluoksnis nepraleidžia į sistemą deguonies, nes dėl jo pertekliaus formuojasi rūdys ir drumzlės. Pagal Europos šalyse ir Lietuvoje galiojantį statybų reglamentą visai santechninei įrangai gamintojas privalo suteikti 10 m. garantiją, o pagal Europos kokybės standartus gaminių kokybei yra suteikiamas sertifikatas, liudijantis, kad jie tinkamai funkcionuos 50 metų. Apsauginį sluoksnį integravus į vidinį TECEfloor PE-RT vamzdžio sienelės sluoksnį, nebelieka pavojaus, kad jis bus pažeistas. Šie vamzdžiai taip pat pasižymi didesniu atsparumu aukštai vandens temperatūrai.
Paprastai grindinio šildymo sistemoje cirkuliuojančio vandens temperatūra siekia 40-50 laipsnių, tačiau kartais ji gali smarkiai pakilti. Šie vamzdžiai nepraras savo kokybinių parametrų, jei neilgą laiką jais tekės karštesnis, iki 90 laipsnių įkaitęs vanduo. Paprastai šildymo sistemos turi apsaugas, kurios blokuoja jų veikimą, jei vandens temperatūra pakyla iki 55 laipsnių, tačiau niekas nėra apsaugotas nuo avarinių situacijų. Pakloję naujuosius TECEfloor PE-RT vamzdžius vartotojai gali būti ramūs, kad ir gavę didesnio karščio jie neims trūkinėti.
Kurdama šiuos vamzdžius TECE ir šį kartą išsiveržė į lyderius, pasiūlydama ne tik tobulesnį vamzdį, bet ir jo jungimo technologiją. Vamzdžiai gali būti jungiami tarpusavyje vienu patikimiausių būdų - TECEflex jungtimi, kuomet vamzdis yra išplečiamas ir užstumiamas ant tvirtinimo elemento, o jungtį užtvirtina užspaudžiamoji mova. Vamzdžių jungimo tarpusavyje galimybė įrengiant grindinį šildymą aktuali tais atvejais, kai klojant vamzdyną pritrūksta kelių metrų arba dėl avarijos, kai vamzdis prakertamas po grindų dangos sluoksniais.
Vamzdžių dydžiai ir paskirtis
Vamzdžiai yra gaminami trijų skirtingų storių - 16, 20 ir 25 mm skersmens. Gyvenamosios patalpoms - butams, namams, kotedžams pakanka 16 mm skersmens vamzdžių. Storesni yra pritaikyti didelėms gamybinėms patalpoms, sandėliams. Jiems taip yra pritaikyti didesni kolektoriai, prie kurių galima jungti ne 12, kaip įprasta, bet 20 vamzdyno atšakų. Klausimas: Kokio diametro vamzdį naudoti 16 ar 18 mm, įrengiant šildomas grindis. Kaip įvardijamas vamzdžio diametras 16; 18 tai yra išorės ar vidaus diametras? Kiek gali prireikti vamzdžio tokiam plotui įrengti?
Šildomoms grindims naudojamų daugiasluoksnių vamzdžių HENCO diametras - 16 ar 18 mm - yra išorinis matmuo, o sienelės storis - 2 mm. Grindiniam šildymui reikalingus vamzdžių kiekius ir diametrus reikėtų skaičiuoti konkrečiai patalpai, nes tai priklauso nuo patalpos šilumos poveikių ir grindų dangos. Paprastai rekomenduojama imti ne mažesnį kaip Ø18x2 vamzdį. Dėl teisingų vamzdžių ilgių ir šildymo žiedų skaičiaus parinkimo būtina kreiptis pas projektuotojus, nes blogai sumontavus grindinį šildymą pasekmės labai liūdnos - grindys šyla nevienodai, suskyla grindų plytelės, patalpoje per žema temperatūra, o norint ištaisyti broką reikia lupti grindis, daužyti betoną ir iš naujo montuoti visą sistemą.
Plastiko vamzdžiai žymimi pagal jų išorinį diametrą - šildymo vamzdžių sienelės storis paprastai yra 2 mm, o vidinis diametras šiuo atveju būtų 4 mm. Diametras, rekomenduojamas pagal šildomų patalpų plotą, virš 15-20 kv.m. dydžio plotui yra 16 arba 20 mm. Su d16 reikės 2 kontūrų, su d20 užtektų vieno. Vamzdžio kiekis 1 m² priklauso nuo patalpos šilumos nuostolių, grindų dangos, vamzdžio diametro. Jis paprastai būna 15-30 cm, vamzdžio išeiga 6,6-3,3 m/m².
Žingsniai, plotas ir praktiniai patarimai
Svarbus ne tik vamzdžio diametras, bet ir tai, kaip jis bus tvirtinamas. Tvirtinant prie tinklo rekomenduojami PEX vamzdžiai - jie atsparesni mechaniniams pažeidimams. Pirma sąlyga klojant šildomas grindis ta, kad vieno kontūro plotas negalio būti didesnis kaip 20 m², pageidautina, kad tai būtų kvadrato forma. Šildomoms girdims montuoti naudojamas D-18x2 daugiasluoksnis vamzdis tai yra vamzdžio išorinis diametras. Tokiam plotui padengti reikės apie 560 m vamzdžio. Vamzdis neturi būti sujungtas. Sujungimas leidžiamas tik avarijos atveju, sujungimo vietą žymint. Radijatoriams pajungti tiks d 16x2 vamzdis, jei vienoje šakoje neviršysite 3,5 kW instaluotos galios. Patarčiau naudoti Henko daugiasluoksnį vamzdį.
Grindinio šildymo sistemų žingsniai priklauso nuo patalpos pobūdžio, formos, grindų dangos ir šiluminio poreikio. Dažnai minimos klaidos - vienodas žingsnis visame name, per ilgos kilpos, nepakankama izoliacija ir netinkamas hidraulinis balansavimas. Teisingas žingsnis priklauso nuo šilumos poreikio, vamzdžio skersmens ir grindų dangos šiluminės laidumo. Pateikiami standartiniai žingsniai: 10, 15, 20, 25 ir 30 cm. 20 cm žingsnis dažniausiai tinkamas daugumai gyvenamųjų patalpų; 15 cm - vonios kambariams ir koridoriams su didesniu šilumos poreikiu; 10 cm - itin tankiam šildymui vietose su dideliu langų plotu. Kilpos ilgis: 16 mm vamzdžiui - iki 80-100 m, 20 mm - iki 120-150 m.
Grindų danga yra svarbi. Plytelės, akmenų masė ir vinilinė danga geriausiai laiduoja šilumą, todėl tinkama kombinacija šildymo ir dangos užtikrina greitą atsaką. Mediena ar storesnis laminatas reikalauja tankesnio žingsnio arba aukštesnės vandens temperatūros, nes medinės dangos blogiau laiduoja šilumą. Kilimas ar kilimas gali būti kliūtis, todėl dažnai šildymas šioje vietoje turi būti kitaip suplanuotas. Kilimas gali paversti grindis neefektyviomis, todėl geriausia dalį patalpos palikti radiatorių šildymui.
Projektavimo ir montavimo metu būtina atlikti skaičiavimus, įvertinti patalpų šilumos nuostolius, grindų dangos šiluminę varžą, izoliaciją ir vamzdžių išdėstymą. Reikšmingi ne tik atstumai, bet ir kaip kontūrai yra sujungti, kokie balansavimo sprendimai taikomi, ir kur yra kolektoriaus vieta. Hidrualinis balansavimas - būtina procedūra, užtikrinanti, kad kiekviena kilpa gaus tiek vandens, kiek jai reikia.
Montavimo etapas ir teiginiai apie praktinį diegimą
Projektas - pagrindas. Prieš pradedant montavimą reikia parengti išsamų grindų šildymo projektą, įvertinti šilumos nuostolius, nustatyti vamzdžių skersmenis ir žingsnius. Tvirtinant vamzdžius naudoti kokybiškus laikiklius, užtikrinti tarpusavio izoliaciją ir tinkamą atsparumą mechaniniam poveikiui. Po įrengimo atliekamas bandymai - patikrinama, ar nėra nuotėkio, ir ar slėgis laikosi. Jei sandarumas užtikrintas, galima pereiti prie betonavimo ar išlyginamojo sluoksnio uždėjimo, o vėliau - prie apdailos.
Teisinga grindų šildymo įranga suteikia komfortą: basomis nueiti šiltas grindų paviršius, greita reakcija į temperatūros pokyčius, ir energijos taupymas. Pasirenkant vamzdžius, svarbu atsižvelgti į patalpos dydį ir šiluminę apkrovą. Dcenerėse patalpose - galima taikyti mažesnį skersmenį; dideliems plotams - didesnį. TECE siūlomi sprendimai užtikrina 50 metų garantiją ir ilgaamžiškumą, o integruotas antioksidacinis sluoksnis sumažina deguonies įsiskverbimą į sistemą.
Klausimai dėl skersmens ir įrengimo praktikoje
- 16 mm ar 18 mm vamzdis grindiniam šildymui: išorinis ar vidinis diametras? - išorinis diametras 16 mm, 18 mm dažnai laikomas išore; sienelės storis dažnai 2 mm.
- Ar naudoti 16x2 ar 20x2 vamzdį visame dizaine? - priklauso nuo patalpos dydžio ir šilumos poreikio. D20 dažnai leidžia išlaikyti ilgus kontūrus ir mažesnį hidraulinį pasipriešinimą, o D16 dažnai tinka mažesniems plotams.
- Kiek vamzdžio reikia kvadratiniam plotui 80 m2? - priklauso nuo dizaino ir izoliacijos, paprastai reikia kruopštaus projekto su skaičiavimais.

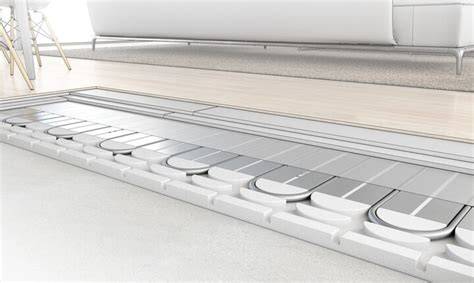

„ThermoFloor NEO“ sistema pristatoma kaip naujoviška grindų šildymo įranga, o jos plokštės montuojamos nuo patalpos kampo, sujungiant plokštes, o papildomas tvirtinimas ar klijavimas dažnai nėra būtinas. Prieš kilnojant ThermoFloor NEO rekomenduojama priklijuoti betonavimo ar kompensacinę juostą. Vas normaliai vamzdynas dažnai montuojamas nuo kolektoriaus; spiralės išdėstymas užtikrina tolygų temperatūros pasiskirstymą, kur tiekimo ir grįžimo vamzdžiai išdėstyti pakaitomis.
Dažnesni mitai ir realybės
Dažnai girdimi teiginiai, kad grindinio šildymo temperatūra yra labai sunkiai valdomas, arba kad grindinis šildymas sukelia dulkių kilimą. Tačiau teisės istorijos rodo, kad, tinkamai projektuojant ir valdant sistemą, šie teiginiai yra perdėta nuogąstavimai. Teisingai parinkti temperatūros reguliatoriai ir balansas, kartu su kokybiškais vamzdžiais, užtikrina komfortą ir energijos taupymą. Be to, grindys išlieka šiltos ir sauso, o alergiški žmonės gali mėgautis mažiau dulkių, nes šios sistemos šilumą išsklaido spinduliuojančiai be didelių oro srautų.
Pagal standartus grindinio šildymo plotas turėtų būti suskirstytas į kontūrus su optimaliu žingsniu. Tačiau realybėje skiriami skirtingi žingsniai skirtingoms patalpoms, atsižvelgiant į šilumos nuostolius ir langų plotą. Tinkamai suplanuotas dviejų skirtingų žingsnių sprendimas (kintamas žingsnis) leidžia užtikrinti vienodą paviršiaus temperatūrą visoje patalpoje.
Rengiant projektą ir pasirinkimą
- Kokias grindų dangas naudoti: plytelės ar akmens masė geriausiai perduoda šilumą; medinės dangos reikalauja švelnesnių sąlygų, o kilimas gali būti nepalankus šildymui.
- Vamzdžių klojimo būdai: spiralės, meandrinis ar kombinuotas - spiralės užtikrina tolygų pasiskirstymą, bet yra sudėtingesnės montuoti.
- Izoliacija: būtina atlaikyti nuostolius į apačią; tinkama izoliacija sumažina energijos sąnaudas ir pagerina efektyvumą.
- Bandymai ir testavimas: po vamzdžių įrengimo svarbu atlikti testus dėl nuotėkio ir slėgio stabilumo.
Norint užtikrinti optimalų grindinio šildymo veikimą, būtina užtikrinti tinkamą projektavimą ir kvalifikuotą įgyvendinimą. Teisingai parinkti vamzdžiai, tinkamas žingsnis, kokybiška izoliacija, ir kruopštus balansas užtikrina tolygų šilumos pasiskirstymą bei ilgalaikį patikimumą.
Reikšmingos gairės praktikai
- Projektuoti atskirus kontūrus ne didesnius kaip 20 m², su kvadrato forma rekomenduojama vieta; tai užtikrina tolygų paviršiaus šildymą.
- Naudoti atitinkamo skersmens vamzdžius priklausomai nuo patalpos dydžio ir šiluminio poreikio (16-20-25 mm). D20 dažnai leidžia didesnius kontūrus ir mažesnį kolektorių skaičių.
- Rinktis kokybiškus vamzdžius su antioksidaciniu sluoksniu ir ilgaamžiškumo užtikrinančias garantijas (50 metų), su atitinkamomis sertifikacijomis.
Kokios grindų dangos tinka ir kaip išvengti dažniausiai pasitaikančių klaidų
Geriausiai šilumą perduoda plytelės, akmens masė ir vinilinė danga. Medienos grindims ar storesniam laminatui gali prireikti tanksnė žingsnio ar aukštesnės tiekiamos vandens temperatūros, o kilimas gali apsunkinti šilumos paskirstymą. Dažnos klaidos: nepakankama izoliacija, neteisingas vamzdžių žingsnis, per žema ar per aukšta vandens temperatūra, ir sistemos neištestavimas prieš betonavimą.
Praktinės išvados ir rekomendacijos
Grindinio šildymo sistema yra ekonomiška ir patogi, kai ją įrengia patyrę specialistai. Iš karto rekomenduojama atlikti išsamų projektavimą, užtikrinti kokybišką izoliaciją, pasirinkti patikimus vamzdžius su garantija ir atlikti hidraulinį balansavimą. Tokia prieiga užtikrina tolygų šilumos paskirstymą, energijos taupymą ir ilgaamžiškumą.
