Optimalus betono sluoksnis grindiniam šildymui

Grindinis šildymas šiandien laikomas vienu komfortiškiausių ir efektyviausių patalpų šildymo sprendimų. Tačiau jo veikimas tiesiogiai priklauso ne tik nuo šildymo sistemos tipo ar katilo galios, bet ir nuo konstrukcinių sprendimų - ypač betono sluoksnio storio. Per plonas betonas gali lemti netolygų šilumos pasiskirstymą, greitą grindų perkaitimą ar net dangos pažeidimus, o per storas - padidinti šildymo inerciją ir energijos sąnaudas. Šildomų grindų betono sluoksnis - tai konstrukcinis sluoksnis, kuris dengia šildymo vamzdelius arba elektrinius kabelius ir veikia kaip šilumos kaupiklis bei skirstytuvas.

Pirmiausia, betono sluoksnis užtikrina tolygų šilumos pasiskirstymą visame grindų plote. Šiluma, sklindanti iš vamzdelių ar kabelių, per betoną paskirstoma plačiau, todėl grindys šyla vienodai, be „karštų“ ir „šaltų“ zonų. Antra, betonas veikia kaip šiluminė masė, kuri kaupia šilumą ir ją palaipsniui atiduoda patalpai. Dėl šios savybės patalpos temperatūra išlieka stabilesnė, o šildymo sistema neįsijungia taip dažnai. Trečia, šis sluoksnis atlieka konstrukcinę funkciją. Jis paskirsto apkrovas nuo grindų dangos ir baldų, apsaugo šildymo elementus nuo mechaninių pažeidimų ir užtikrina grindų stabilumą ilgalaikėje perspektyvoje.

Galų gale, betono storis turi tiesioginę įtaką grindų dangos pasirinkimui.

Grindinio šildymo tipai ir betono sluoksnio svarba

Grindinis šildymas gali būti įrengiamas keliais būdais: elektriniais kabeliais, grindyse esančiais kanalais pučiant šiltą orą, grindyse įmontuotais vamzdeliais, kuriais cirkuliuoja šiltas vanduo. Plačiausią pritaikymą įgavo šildymas vandeniu. Šiltas vanduo, tekėdamas grindyse esančiais vamzdeliais, sušildo betono masę, supančią vamzdelį. Betonas, pasižymėdamas geru šilumos laidumu ir didele šilumos akumuliacija, užtikrina, kad grindų paviršius šils vienodai.

Minimalus šildomų grindų betono storis yra viena dažniausių temų tiek individualių namų statytojams, tiek renovuojant būstą. Bendruoju atveju laikoma, kad minimalus betono sluoksnis virš šildymo elementų negali būti mažesnis nei 30 mm. Vandeniu šildomoms grindims, kur dažniausiai naudojami 16-20 mm skersmens vamzdeliai, bendras betono sluoksnio storis paprastai prasideda nuo 50-60 mm, skaičiuojant nuo vamzdelio apačios iki betono paviršiaus.

Elektrinio grindinio šildymo atveju situacija kiek lankstesnė. Kadangi kabeliai arba šildymo kilimėliai yra plonesni, minimalus betono sluoksnis gali siekti 30-40 mm. Svarbu suprasti, kad minimalus storis yra techninė riba, o ne rekomenduojamas sprendimas ilgalaikiam komfortui.

Nors tiek vandeniu, tiek elektra šildomos grindys atlieka tą pačią funkciją - šildo patalpą per grindų paviršių, jų konstrukciniai sprendimai ir betono storio reikalavimai skiriasi. Vandeniu šildomos grindys pasižymi lėtesniu, bet stabilesniu šilumos perdavimu. Dėl to vandeniu šildomoms grindims dažniausiai pasirenkamas storesnis betono sluoksnis, kuris užtikrina stabilų veikimą ir mažesnius temperatūros svyravimus. Elektrinės šildomos grindys veikia greičiau, nes šiluma generuojama tiesiogiai kabeliuose ar kilimėliuose.

Renkantis tarp vandeniu ir elektra šildomų grindų, betono storis turėtų būti vertinamas kartu su kitais kriterijais: pastato paskirtimi, šilumos izoliacija, grindų danga ir naudojimo intensyvumu.

Optimalus betono sluoksnis ir jo įtaka šildymo efektyvumui

Nors minimalus betono sluoksnis leidžia įrengti šildomas grindis techniškai, optimalus betono storis yra tas, kuris užtikrina ne tik sistemos veikimą, bet ir ilgalaikį komfortą, stabilų šilumos pasiskirstymą bei ekonomišką eksploatavimą.

Individualiuose namuose, kur grindinis šildymas dažniausiai yra pagrindinis šilumos šaltinis, praktika rodo, kad optimalus bendras betono sluoksnio storis siekia 60-70 mm. Virš šildymo vamzdelių tokiu atveju paliekama apie 35-45 mm betono.

Butuose, ypač renovuojamuose senos statybos namuose, grindų konstrukcijos aukštis dažnai yra ribotas. Dažnai pasirenkami savaime išsilyginantys mišiniai arba smulkiagrūdis betonas, kuris leidžia sumažinti sluoksnio storį neprarandant mechaninio stiprumo.

Betono storis tiesiogiai veikia šildymo inerciją, t. y. laiką, per kurį grindys įšyla ir atvėsta. Plonesnis sluoksnis leidžia greičiau pasiekti norimą temperatūrą, tačiau sistema tampa mažiau stabili ir jautresnė trumpalaikiams šilumos šaltinių pokyčiams.

Vienas svarbiausių techninių klausimų įrengiant šildomas grindis - koks turi būti betono sluoksnis virš pačių šildymo elementų. Vandeniu šildomose grindyse dažniausiai naudojami 16-20 mm skersmens vamzdeliai. Praktikoje laikoma, kad optimalus betono sluoksnis virš vamzdelių yra 35-45 mm. Per mažas sluoksnis virš vamzdelių dažniausiai sukelia dvi problemas: paviršius įšyla netolygiai, o vamzdeliai tampa jautresni mechaniniam poveikiui.

Elektrinio grindinio šildymo atveju šildymo elementai yra gerokai plonesni, todėl reikalavimai betono storiui šiek tiek skiriasi. Dažniausiai betono arba išlyginamojo sluoksnio storis virš elektrinių elementų siekia 30-40 mm. Tai leidžia apsaugoti kabelius nuo perkaitimo ir užtikrina pakankamą šilumos pasiskirstymą.

Dažna klaida - betono storį vertinti pagal bendrą grindų konstrukcijos aukštį, neatsižvelgiant į faktinį sluoksnį virš šildymo elementų. Net ir pakankamas bendras betono sluoksnis gali būti neefektyvus, jei šildymo elementai sumontuoti per aukštai arba per arti grindų dangos.

Betono sluoksnio storio rekomendacijos pagal patalpos paskirtį

Projektuojant šildomas grindis svarbu vertinti ne tik šildymo sistemos tipą, bet ir konkrečios patalpos paskirtį. Gyvenamosiose patalpose - svetainėse, miegamuosiuose, vaikų kambariuose - prioritetas teikiamas komfortui ir tolygiam šilumos pasiskirstymui. Tokiose patalpose optimalus sprendimas yra 60-70 mm bendras betono sluoksnis, kuris užtikrina pakankamą šiluminę inerciją ir malonų grindų paviršiaus pojūtį.

Vonios kambariuose ir kitose sanitarinėse patalpose grindinis šildymas dažnai naudojamas ne tik kaip šilumos šaltinis, bet ir kaip priemonė greičiau išdžiovinti grindis. Dėl riboto grindų aukščio ir plytelių dangos betono arba išlyginamojo sluoksnio storis dažniausiai siekia 30-50 mm.

Koridoriuose, sandėliukuose, katilinėse ar kitose pagalbinėse patalpose grindinio šildymo intensyvumas dažnai mažesnis. Tokiose patalpose betono sluoksnis gali būti kiek storesnis, ypač jei planuojamos didesnės apkrovos ar montuojami sunkesni įrenginiai.

Betonavimo procesas ir svarbiausi aspektai

Betono sluoksnio storis yra vienas pagrindinių veiksnių, lemiančių šildomų grindų efektyvumą. Betonas veikia kaip tarpinė terpė tarp šildymo elemento ir patalpos oro. Kuo betono sluoksnis tolygesnis ir tinkamo storio, tuo vienodžiau šiluma paskirstoma grindų paviršiuje. Optimalus betono storis leidžia išvengti situacijų, kai grindys vienose vietose yra per karštos, o kitose - vos šiltos.

Betono storis tiesiogiai veikia, kaip greitai sistema reaguoja į termostato pakeitimus. Tai yra privalumas, kai siekiama pastovios temperatūros ir mažesnių energijos sąnaudų. Nors dažnai manoma, kad plonesnis betono sluoksnis visada reiškia mažesnes sąnaudas, realybėje situacija sudėtingesnė. Net ir pasirinkus tinkamą šildymo sistemą, netinkamai parinktas betono storis gali panaikinti didžiąją dalį grindinio šildymo privalumų.

Viena dažniausių klaidų - sąmoningas betono sluoksnio ploninimas siekiant sumažinti grindų aukštį ar sutaupyti medžiagų. Kita kraštutinė klaida - per didelis betono sluoksnis, tikintis „geresnio šildymo“. Dar viena dažna klaida - neskaičiuoti realaus betono sluoksnio virš šildymo vamzdelių ar kabelių.

Nors šildomų grindų betono storis dažnai aptariamas praktiniu lygmeniu, jis taip pat turi atitikti statybos techninius reikalavimus. Praktikoje betono storį dažniausiai apibrėžia ne tik bendrieji reglamentai, bet ir konkrečių grindinio šildymo sistemų gamintojų nurodymai. Betono sluoksnio storis visada turi būti vertinamas kartu su armavimo sprendimais. Svarbu ir betono stiprumo klasė - per silpnas betonas, net ir tinkamo storio, gali neatlaikyti temperatūrinių įtempimų.

Paviršiaus paruošimas: Grindys turi būti švarios, be dulkių, riebalų ar kitų teršalų. Jei grindų paviršius yra nelygus, rekomenduojama jį išlyginti naudojant smėlį arba smulkų žvyrą. Kita lygaus betoninių grindų pagrindo alternatyva - tai juodgrindės. Jos liejamos tiesiai ant sutankinto žvyro ir tampa ypač tvirtu ir lygiu pagrindu betoninėms grindims. Jei grindys įrengiamos ant žemės arba pirmajame aukšte, rekomenduojama įrengti drėgmės izoliacinį sluoksnį, kad betonas nesusigertų drėgmės iš žemės. Ant sutankinto ir išlyginto grunto tiesiama 200 mikronų polietileno plėvelė. Tiesiant plėvelę jos kraštai 10 cm užleidžiami ant patalpos sienų ir pritvirtinami lipnia juosta.

Betono mišinio paruošimas: Grindų betonavimui naudojamas betono mišinys, kurio sudėtyje yra smėlis, cementas ir vanduo. Dažnai naudojami priedai, tokie kaip plastifikatoriai, kurie padeda pagerinti mišinio elastingumą ir atsparumą įtrūkimams. Norint apskaičiuoti, kiek reikia cemento grindų betonavimui, būtina žinoti grindų plotą, betono sluoksnio storį ir pasirinkto betono mišinio santykį. Paprastai 1 kvadratinio metro ploto grindų betonavimui, kurio storis yra apie 5 cm, reikės apie 20-25 kg cemento. Šiuolaikiniai sauso betono mišiniai leidžia atlikti betonavimo darbus greičiau ir paprasčiau. Naudojant paruoštą sausą betoną, nereikia maišyti skirtingų sudedamųjų dalių - tereikia tinkamo kiekio švaraus vandens ir kruopštaus maišymo proceso. Maišant sausą betono mišinį, svarbu atidžiai sekti instrukcijas dėl vandens kiekio. Paprastai vienam 25 kg sauso betono maišui reikia apie 2,5-3 litrų vandens. Maišymui geriausia naudoti betono maišyklę arba elektrinį maišytuvą, kuris užtikrins vienodą mišinio pasiskirstymą ir tolygų tirštumą. Nedideliems kiekiams taip pat galima naudoti kastuvą ar mentelę. Paruoštą betoną reikia sunaudoti per 1-2 valandas, priklausomai nuo aplinkos temperatūros ir drėgmės.

Betonavimo darbai: Rekomenduojamas sluoksnio storis yra 5-10 cm, tačiau jis gali skirtis priklausomai nuo grindų apkrovos ir patalpų funkcionalumo. Naudokite mentelę arba specialų lyginimo įrankį, kad tolygiai paskirstytumėte betoną ir pašalintumėte oro tarpelius. Kai betonas yra tolygiai paskirstytas, jį reikia glaistyti, kad paviršius būtų lygus. Smulkius betono mišinio nelygumus ir kraštus galite palyginti statybine mentele ar paprasta medine lentele. Betonui sukietėjus, patikrinkite, ar ant paviršiaus nėra įskilimų ar įtrūkimų. Nelygumams pašalinti dažnai naudojami išlyginamieji mišiniai.

Betono kietėjimas: Kietėjimo laikas paprastai trunka nuo 7 iki 28 dienų, priklausomai nuo aplinkos sąlygų ir betono sluoksnio storio. Kad betonas džiūtų tolygiai, jis gali būti uždengtas drėgmei nepralaidžia plėvele, kuri padės išlaikyti reikiamą drėgmės kiekį ir užkirsti kelią įtrūkimų atsiradimui. Užbaigus grindų betonavimo darbus, svarbu pasiruošti kitiems žingsniams: pašalinti betono likučius, atsikratyti medžiagų likučių bei išvėdinti patalpą. Naudokite trintuvę betonui, kad pašalintumėte smulkius nelygumus ir iškilimus. Norėdami patikrinti, ar grindys lygios, betoną galite patikrinti gulščiuku.

Betono sluoksnio storis turi įtakos šildymo efektyvumui, todėl svarbu atsižvelgti į gamintojo rekomendacijas ir patalpos specifiką.

Temperatūrinės siūlės ir jų svarba

Dažnai, net ir teisingai atlikus skaičiavimus ir kruopščiai įrengus šildomas grindis, neįvertinamas betono tūrio plėtimasis. Betonas šildomas plečiasi, todėl atsiranda vidiniai įtempimai. Be to, besiplečiantis betonas remiasi į patalpų sienas, o tai jau pavojinga!

Siekiant išvengti neigiamo besiplečiančio betono poveikio, būtina įrengti temperatūrines siūles. Jos pirmiausia įrengiamos visu patalpos perimetru ir durų angose. Temperatūrinių siūlių įrengimui gali būti naudojamos įvairios izoliacinės medžiagos, kurios yra elastingos ir turi grįžtamąją deformaciją. Dažniausiai naudojama pūsto polietileno juostos, kurių storis apie 1 cm.

Kad pilant betoną ant šilumos izoliacijos betonas patalpos perimetru nepatektų po izoliacija, būtina temperatūrinės siūlės ir izoliacijos sujungimo vietą uždengti polietilenine plėvele.

Didesnė problema yra temperatūrinį siūlių įrengimas skersai patalpos. Šildomų grindų plotas be skersinės temperatūrinės siūlės negali būti didesnis nei 30 m². Jei vienas patalpos matmenų yra didesnis už 8 m, taip pat reikia įrengti temperatūrinę siūlę. Temperatūrinė siūlė skersai patalpos taip pat įrengiama, kai patalpos ilgio ir pločio santykis didesnis už 2:1.

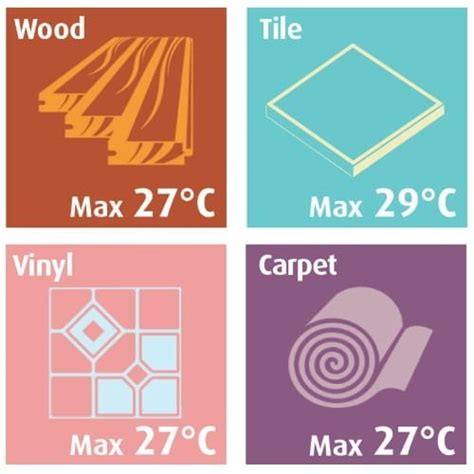

Grindų dangos pasirinkimas

Šildomų grindų viršutinis sluoksnis taip pat turi įtakos šildymo efektui. Praktiškai grindų dangai galima naudoti visas medžiagas, kurioms dangos gamintojas suteikia specialų ženklą nurodantį, kad danga tinkama taikyti šildomoms grindims. Tai reikia įvertinti jau atliekant šiluminį-techninį šildomų grindų skaičiavimą. Geriausiai šilumą praleidžia didelį tankį turinčios dangos medžiagos: plytelės, marmuras, akmuo. Šilumos atidavimą mažina įvairios kiliminės dangos. Atskira tema yra medinė grindų danga.

Svarbiausi betono sluoksnio storio aspektai

Koks yra minimalus šildomų grindų betono storis? Minimalus betono sluoksnis virš šildymo elementų neturėtų būti mažesnis nei 30 mm. Tai techninė riba, kuri užtikrina bazinę šilumos sklaidą ir šildymo elementų apsaugą, tačiau ilgalaikiam komfortui dažniausiai rekomenduojamas storesnis sluoksnis.

Koks betono storis laikomas optimaliu gyvenamuosiuose namuose? Gyvenamuosiuose pastatuose optimalus bendras šildomų grindų betono storis dažniausiai siekia 60-70 mm. Toks sluoksnis užtikrina tolygų šilumos pasiskirstymą, stabilų veikimą ir mažesnes energijos sąnaudas.

Kiek betono turi būti virš šildymo vamzdelių? Vandeniu šildomoms grindims rekomenduojama, kad virš vamzdelių liktų 35-45 mm betono. Tai padeda išvengti paviršiaus perkaitimo ir apsaugo vamzdelius nuo mechaninių pažeidimų.

Ar elektrinėms šildomoms grindims reikia storesnio betono? Ne. Elektrinėms šildomoms grindims dažniausiai pakanka 30-40 mm betono arba išlyginamojo sluoksnio. Tačiau svarbu neviršyti minimalių ribų, kad būtų išvengta perkaitimo ir netolygaus šildymo.

Ar per storas betono sluoksnis gali būti problema? Taip. Per storas betonas padidina šildymo inerciją, todėl grindys lėtai reaguoja į temperatūros reguliavimą. Tai gali sumažinti komfortą ir padidinti energijos sąnaudas, ypač pereinamuoju metų laiku.

Geriausias sprendimas norint turėti tikrai kokybišką grindų šildymo sistemą yra kreiptis į specialistus, kurie atliks visus reikiamus skaičiavimus ir parinks tinkamas medžiagas bei technologijas. Taip užtikrinsite, kad jūsų grindų šildymas veiks efektyviai ir tarnaus ilgai.
