Mechaninis PE100 vamzdžių montavimas

Lauko vandentiekio vamzdžiai gaminami iš polietileno (PE) ar kitų patvarių polimerų, užtikrinančių atsparumą spaudimui bei aplinkos poveikiui.

Didelis diametrų bei sienelių storių pasirinkimas leidžia pritaikyti vamzdžius įvairioms apkrovoms ir projektams. Tinka šalto vandens tiekimui, drėkinimo sistemoms, miesto ar kaimo vandentiekio tinklams. Jungtys suderinamos su standartiniais vamzdynų sprendimais. Vamzdžiai sertifikuoti ir atitinka higienos reikalavimus geriamojo vandens tiekimui.

Pagrindiniai privalumai:

• Atsparūs šalčiui, korozijai ir cheminiam poveikiui.
• Tinka požeminiam ir antžeminiam montavimui.
• Ilgaamžiai ir patikimi - užtikrina saugų vandens tiekimą.
• Lengvas montavimas ir priežiūra.
• Platus diametrų ir sienelių storių pasirinkimas.
• Suderinami su standartinėmis jungtimis.
• Sertifikuoti geriamojo vandens tiekimui.
• Tinka individualiems namams, ūkiams ir pramonei.

Tinkamų vamzdžių jungiamųjų detalių pasirinkimas yra kritinis sprendimas pramoniniuose projektuose, nes tai daro įtaką patikimumo, priežiūros išlaidoms ir bendtam vamzdynų sistemos efektyvumui. Dvi dažniausiai naudojamos medžiagos yra Aukšto tankio polietilenas (HDPE) ir plienas.

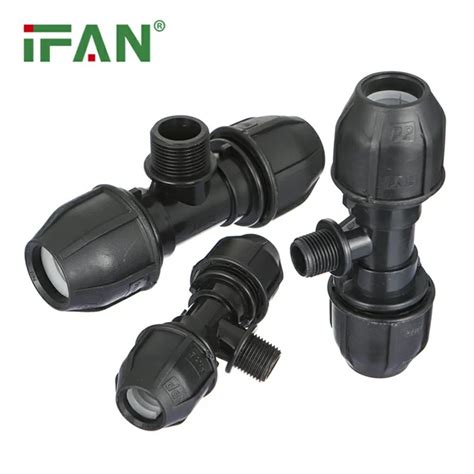

HDPE prieš plieną: palyginimas

Plieninės vamzdžių jungiamosios detalės yra linkusios į koroziją, ypač kai jos veikiamas vandens, chemikalų ar drėgnos aplinkos. Tai gali sukelti nuotėkį, užteršimą ir sutrumpintą vamzdyno gyvenimo trukmę. Kita vertus, HDPE vamzdžių jungiamosios detalės yra iš esmės atsparios korozijai, cheminėms medžiagoms ir biologiniam poveikiui. Dėl to HDPE yra idealus pramoninėms reikmėms, apimančioms vandenį, nuotekas, cheminį transportavimą ar agresyvius skysčius.

HDPE vamzdžių jungiamosios detalės yra lankstesnės nei plieninės jungiamosios detalės, leidžiančios joms absorbuoti smūgius, virpesius ir žemės judesius, nenusileidžiant ar nesandarinant. Šis lankstumas yra ypač naudingas teritorijose, linkusiose į seisminį aktyvumą ar dirvožemio nusėdimą. Plieninės jungiamosios detalės, kurios yra tvirtos, yra labiau jautrios įtempių sukeltiems lūžiams panašiomis sąlygomis.

Plieninės vamzdžių jungimo detalės įrengimui paprastai reikalinga sunki įranga, suvirinimas ir papildomas darbas, todėl didesnės montavimo išlaidos ir ilgesni projekto tvarkaraščiai. Priešingai, HDPE vamzdžių jungiamosios detalės yra lengvos, lengviau tvarkomos ir gali būti sujungtos naudojant tokius metodus kaip užpakalinės jungties suliejimas ar elektrofusizavimas, kurie yra greitesni ir reikalauja mažiau darbo.

Lygus vidinis HDPE jungiamųjų detalių paviršius sumažina trinties nuostolius, užtikrinančius didesnį srauto efektyvumą ir mažesnį siurbimo sistemų energijos suvartojimą. Plieninės jungtys, nors ir stiprios, gali susidaryti grubius vidinius paviršius dėl korozijos ar mastelio kaupimosi laikui bėgant, o tai neigiamai veikia hidraulinę veikimą.

HDPE vamzdžių jungiamosios detalės suteikia daug pranašumų, palyginti su plienu pramoniniuose projektuose, įskaitant atsparumą korozijai, lankstumui, sumažintoms montavimo sąnaudoms ir padidintam srauto efektyvumui. Plieninės jungtys, kurios yra stiprios ir tinkamos aukštam slėgiui arba aukštai temperatūrai, reikalauja daugiau priežiūros ir yra jautrios korozijai bei apnašoms.

Polietileno (PE) vamzdžių jungiamųjų detalių privalumai

Polietileno (PE) vamzdžių jungiamųjų detalių įrengimas yra daug paprastesnis nei kitos tradicinės medžiagos, tokios kaip metalo ar PVC vamzdžiai. Pagrindinė šio lengvumo priežastis yra polietileno lankstumas ir lengvas pobūdis.

Priešingai nei standžių metalų, PE vamzdžiai gali būti sulenkti aplink kliūtis, o ne tik tai, kad reikia daugybės kampų ir jungčių. Be to, PE vamzdžiai ir jungiamosios detalės paprastai yra sujungiami naudojant šilumos suliejimo metodus, kurie pašalina sudėtingų įrankių ar specializuotų įgūdžių poreikį. Šis metodas sukuria nuolatinį, besiūlių ryšį, kuris lemia patikimesnę ir ilgalaikę jungtį.

Susifuzijos procesas užtikrina stiprų sąnario variantą, netgi didelio slėgio aplinkoje, todėl PE vamzdžių fiksavimas yra saugus ir ilgaamžis.

Vienas ryškiausių PE vamzdžių jungiamųjų detalių privalumų yra jų lengvoji konstrukcija. Polietilenas yra žymiai lengvesnis nei tokios medžiagos kaip metalas, todėl PE jungiamųjų detalių tvarkymas, gabenimas ir montavimas yra daug lengvesnis. Be to, šis lankstumas sumažina darbų, reikalingų montavimui, kiekį. Užuot reikalingas kelis kampus ar jungtis, lankstus PE vamzdis gali natūraliai sulenkti, kad tilptų reikiamą dizainą. Šis lankstumas yra ypač naudingas, kai erdvės yra ribotos, pavyzdžiui, požeminėse instaliacijose ar sandariuose pramoniniuose nustatymuose.

PE vamzdžių jungiamosios detalės reikalauja mažiau sąnarių ir jungčių, palyginti su tradicinėmis vamzdynų sistemomis. Su tokiomis medžiagomis kaip metalas ar PVC, daugelis jungčių ir jungčių yra būtinos vamzdžiams nukreipti per sistemą. Kiekvienas jungtis yra potencialus silpnas taškas, kuris gali susidaryti nuotėkį arba nesugeba per tam tikrą laiką. Mažiau jungčių reiškia mažiau montavimo žingsnių, o tai pagreitina visą procesą.

Susiliejimo suvirinimui reikalingi minimalūs įrankiai ir tai gali būti padaryta greitai ir efektyviai. Be to, yra mechaninių PE vamzdžių sujungimo metodų, tokių kaip suspaudimo jungiamosios detalės ir elektrofusioninės jungiamosios detalės. Šie metodai taip pat yra gana paprasti ir reikalauja mažiau specializuotos įrangos nei tradiciniai metodai, naudojami metaliniams vamzdžiams. Yra jų montavimas, pavyzdžiui, yra rankomis ir nereikalaujama šilumos ar suvirinimo įrangos. Tai daro juos idealu, pvz., mažesniam instaliacijoms, arba jiems nereikalaujama ir nereikalaujama šilumos ar suvirinimo įrangos.

Tradicinėms vamzdžių jungiamosioms detalėms dažnai reikia daugybės specializuotų įrankių pjaustymui, sriegiui ir sandarinimui, todėl montavimas yra sudėtinga ir daug laiko reikalaujanti užduotis. Tais atvejais, kai naudojami suspaudimo armatūros ar elektrofusioninės jungtys, reikalingi tik pagrindiniai rankiniai įrankiai. Šis supaprastinimas sumažina montavimo sąnaudas ir sumažina specializuoto darbo poreikį. Tai taip pat padidina bendrą montavimo proceso efektyvumą, nes darbuotojai gali atlikti užduotis greičiau, nereikalaudami sudėtingos įrangos.

PE vamzdžių pritaikymo montavimo paprastumas ir greitis prisideda prie sumažėjusių prastovų projektuose.

Ilgaamžiškumas ir aplinkosauga

PE vamzdžių jungiamosios detalės yra ne tik lengvai montuojamos, bet ir siūlo ilgalaikį patvarumą. PE jungiamųjų detalių patvarumas užtikrina, kad joms nereikia dažnai remontuoti ar pakeisti, o tai dar labiau sumažina ilgalaikes priežiūros išlaidas.

Be montavimo pranašumų, PE vamzdžių jungiamosios detalės yra ekologiškos. Polietilenas yra perdirbama medžiaga, todėl PE jungiamosios detalės yra tvarus pasirinkimas. Be to, ilga PE vamzdžių sistemų gyvenimo trukmė sumažina dažnų pakeitimų poreikį, prisidedant prie mažiau atliekų ir mažesnės aplinkos pėdsakų.

Lygus PE vamzdžių paviršius taip pat sumažina trintį, o tai padidina skysčių transporto efektyvumą. Tai gali sukelti energijos taupymą sistemose, kurios priklauso nuo siurblių ar kitų mechaninių komponentų, dar labiau pagerinti PE vamzdynų sistemų efektyvumą.

PE vamzdžių jungiamosios detalės siūlo daugybę privalumų, kai reikia lengvai montuoti. Jų lengva konstrukcija, lankstumas ir paprasti sujungimo metodai, todėl jie yra labai efektyvūs ir ekonomiški pasirinkimai plačiam programų asortimentui. Nesvarbu, ar tai naudojami gyvenamosiose, komercinėse ar pramoninėse projektuose, PE vamzdžių fiksai leidžia greičiau montuoti, mažiau įrankių ir redukuotos darbo sąnaudos. Montavimo paprastumas taip pat reiškia taupymą sąnaudomis, sutrumpintos prastovos ir minimalūs vykstančių operacijų sutrikimai. Su jų ilga gyvenimo trukme ir atsparumu korozijai, PE vamzdžių jungiamieji detalės yra tvarios ir veiksmingesni sprendimai šiuolaikinėms vamzdynų sistemoms.

PE100 ir PE100 RC medžiagos

Slėginiai polietileniniai HDPE (didelio tankio polietilenas), kartais dar žymimas PE-HD arba tiesiog PE vamzdžiai ir jungiamosios (fasoninės) dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. PE vamzdžiai yra gaminami iš PE100 arba naujos kartos PE100 RC žaliavos.

Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse, 90-1200 mm vamzdžiai tiekiami gabalais, o jungiamosios dalys tiekiamos vienetais.

Montavimo būdai

• Tiesioginiai vamzdžiai (pvz.
• Suvynioti ritėse (pvz.

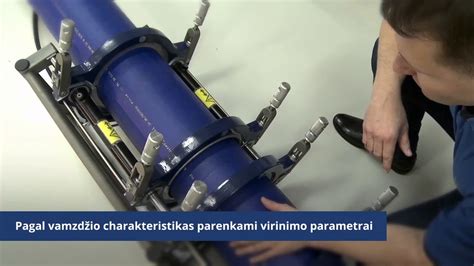

• Sandūrinis (tiesioginis) virinimas.

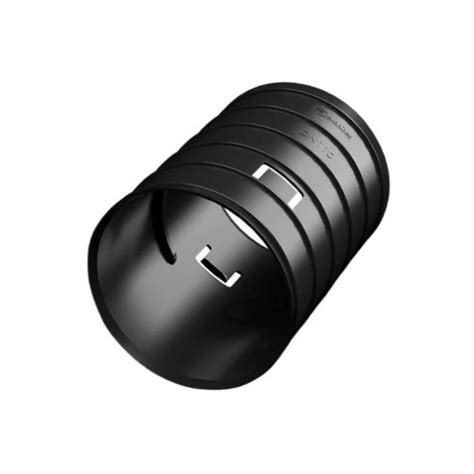

• Elektra virinamomis jungtimis (elektromovomis).

Slėgio klasės ir SDR

Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN (pressure nominal) ir SDR (Standart Dimension Ratio). SDR (Standar Dimensio Ratio) - išorinio vamzdžio diametro (D) santykis su sienelės storiu (e): SDR=D/e. Kuo didesnis SDR, tuo plonesnė vamzdžio sienelė ir tuo mažesnė vamzdžio slėgio klasė.

Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Pvz. PN10 vamzdžiu esant 20°C temperatūrai gali tekėti daugiausia 10 barų slėgio skystis.

Temperatūros poveikis ir montavimas

Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti. 15° = 0,35 x 15 = 5,25 m.

Reiktų atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Dėl šios priežasties Rangovas privalo užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į statybos aikštelę ir sandėliavimą joje. Rangovas turėtų žinoti, kad dėl didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis. Pavyzdys: jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40°C, o užkasto per naktį nukristi iki 10°C, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5m.

Parenkant PE vamzdį reikia atsižvelgti į medžiagos, iš kurios pagamintas vamzdis, tvirtumą. Dydis, nusakantis HDPE vamzdžio tvirtumą, yra MRS - minimalus reikalaujamas stiprumas, išreikštas MPa. Šį dydį padalinus iš saugos koeficiento gaunami leistini maksimalūs perimetriniai įtempimai, kurie gali atsirasti vamzdžio sienelėje. Saugos koeficientas C negali būti mažesnis nei 1,25.

Standartai ir sertifikatai

Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu vamzdžiams yra taikomas standartai LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“ reikalavimai. Gamintojas privalo turėti ISO 9001:2008 (Kokybės vadybos sistemos. Reikalavimai) sertifikatą.
