Apvalus vamzdis, nepaisant savo paprastos formos, yra esminė konstrukcinė medžiaga daugelyje pramonės šakų. Jo gebėjimas atlaikyti apkrovas, ypač lenkiant, yra kritinis veiksnys projektuojant ir statant įvairias konstrukcijas. Šiame straipsnyje gilinsimės į lenkimo momento diagramų, apvalaus vamzdžio savybių ir jo elgsenos veikiamą apkrovų analizę. Taip pat aptarsime praktinius aspektus, susijusius su vamzdžių lenkimu ir skaičiavimais, siekiant užtikrinti konstrukcijų saugumą ir ilgaamžiškumą.
Apvalaus vamzdžio mechaninės savybės ir lenkimo principai
Vamzdžiai, nepriklausomai nuo jų medžiagos, nėra visiškai standūs gaminiai ir gali deformuotis veikiant išorinėms jėgoms. Tai reiškia, kad tam tikru mastu jie gali pakeisti savo matmenis ir formą. Iškrovus apkrovą, deformacija gali visiškai arba iš dalies išnykti. Pirmuoju atveju deformacijos vadinamos elastinėmis, antruoju - plastinėmis arba liekamosiomis. Vamzdžio savybė po apkrovos pašalinimo įgyti pradinę formą yra vadinama elastingumu.
Normalus konstrukcijų veikimas rodo, kad atskirų jo dalių deformacijos turi būti elastingos, o jų sukeliami poslinkiai neturi viršyti priimtinų verčių. Lenkimas yra apkrovos rūšis, kurios metu vamzdžio (arba strypo) skerspjūviuose atsiranda lenkimo momentai. Pirmojo tipo lenkimas įvyksta, kai vienintelis jėgos veiksnys yra lenkimo momentas, antrasis - kai kartu su lenkimo momentu atsiranda ir skersinė jėga. Kai kroviniai yra bet kurioje simetrijos plokštumoje, tokiomis sąlygomis vamzdis patiria tiesią plokščią lenkimą.
Lenkimo metu pluoštai, esantys išgaubtoje pusėje, įtempiami, o su įgaubta puse - suspaudžiami. Taip pat yra tam tikras pluošto sluoksnis, kuris nekeičia pradinio ilgio. Jei pluoštas yra tarpai prie neutralaus sluoksnio, kurio kreivio spindulys yra μ, tada jo santykinis pailgėjimas yra lygus y / μ.
Inercijos momentas ir jo reikšmė lenkimo skaičiavimuose
Inercijos momentas yra viena iš kūno masės pasiskirstymo savybių, lygių kūno taškų atstumų nuo tam tikros ašies kvadratų sandaugai pagal jų mases. Ši vertė visada yra teigiama ir nėra lygi nuliui. Kuo daugiau masės yra vamzdis ir kuo toliau nuo kažkokios įsivaizduojamos sukimosi ašies, tuo didesnis inercijos momentas jam priklauso. Šis parametras yra svarbus apskaičiuojant gaminio lenkimą, kai jį veikia išorinė apkrova. Ryšys tarp įlinkio dydžio ir inercijos momento yra atvirkščiai proporcingas.
Kūno inercijos momento ir plokščios figūros samprata neturėtų būti painiojama. Apskritai kūno inercijos spindulys aplink ašį x yra tas atstumas, kurio kvadratas, padaugintas iš kūno masės, yra lygus jo inercijos momentui apie tą pačią ašį. Spindulio vertė yra geometriškai lygi atstumui nuo ašies iki taško, kuriame reikia sukoncentruoti visą kūno masę, kad inercijos momentas šiame viename taške būtų lygus kūno inercijos momentui.
Skirtingos gaminių skerspjūvio formos turi skirtingą inercijos momentą ir spindulį. Pavyzdžiui, apvalaus vamzdžio atveju inercijos momentas apskaičiuojamas pagal formulę:
ix = 0,289 * val * (r1^4 - r2^4)
kur:
- ix - inercijos momentas aplink ašį x;
- val - vamzdžio ilgis;
- r1 - išorinis spindulys;
- r2 - vidinis spindulys.
Taip pat svarbus parametras yra inercijos spindulys, kuris rodo, kaip masė yra pasiskirsčiusi nuo ašies.
Lenkimo momento diagramos ir jų interpretacija

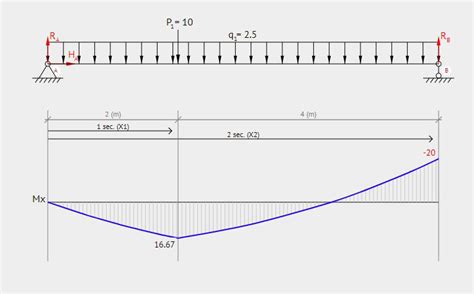

Lenkimo momento diagrama yra grafinis vaizdas, rodantis lenkimo momento pasiskirstymą per konstrukcijos ilgį. Ji yra būtina siekiant suprasti, kurioje vietoje vamzdis patiria didžiausią lenkimo įtemptį ir kur gali kilti deformacijos ar lūžiai.
Paprastai, kai vamzdis yra apkrautas lenkimui, atsiranda lenkimo momentas. Šis momentas sukelia įtempius vidinėse medžiagos pluoštuose. Lenkimo momento diagramos leidžia vizualizuoti šių įtempių pasiskirstymą ir nustatyti maksimalias vertes. Tai padeda inžinieriams pasirinkti tinkamą vamzdžio medžiagą, skerspjūvį ir sienelės storį, kad būtų užtikrintas konstrukcijos saugumas.
Praktiniai lenkimo metodai ir skaičiavimai

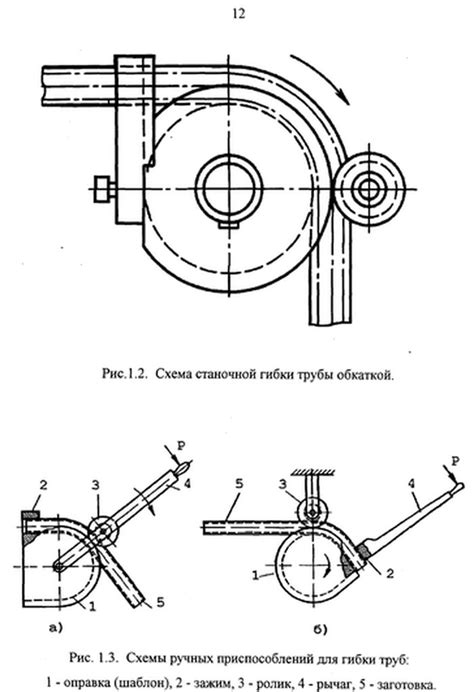

Įvairios mašinos, tokios kaip hidrauliniai preso stabdžiai, CNC lenkimo staklės ir vamzdžių lenkimo staklės, naudojamos apvaliems vamzdžiams lenkti. Šios mašinos leidžia tiksliai kontroliuoti lenkimo kampą ir spindulį.
Apskaičiuojant profilio vamzdžio apkrovas, svarbu atsižvelgti į skirtingus apkrovų tipus: nuolatines, laikinas ilgalaikes, trumpalaikes ir ypatingas. Kiekvienas vamzdžio tipas turi savo leistiną apkrovos ribą. Viršijus šią ribą, vamzdis gali deformuotis arba lūžti.
Norint atlikti tikslius lenkimo skaičiavimus, naudojamos specialios formulės ir standartai (pvz., GOST). Vienas iš pagrindinių skaičiavimų yra lenkimo įtempio apskaičiavimas, kuris atliekamas pagal formulę:
ĮTampa = M / W
kur:
- M - lenkimo momentas;
- W - lenkimo varža (priklausanti nuo vamzdžio skerspjūvio formos ir matmenų).
Taip pat svarbu atsižvelgti į vamzdžio sienelės storį, kuris turi didelę įtaką jo lenkimo stiprumui.
Svarba ir pritaikymas
Apvalūs vamzdžiai plačiai naudojami statybose (atraminės konstrukcijos, turėklai, stoginės), transporto priemonėse, baldų gamyboje ir daugelyje kitų sričių. Teisingas lenkimo momento diagramų supratimas ir tikslūs skaičiavimai yra būtini siekiant užtikrinti konstrukcijų saugumą, patikimumą ir ilgaamžiškumą.
Norminiuose dokumentuose apibrėžiami vamzdynų vibracijos, seisminių poveikių ir stiprumo skaičiavimo metodai. Pavyzdžiui, standartai apibrėžia reikalavimus, taikomus nustatant vamzdžių sienelių storį esant dideliam vidiniam ir išoriniam slėgiui. Be to, nustatyti tokių vamzdynų stabilumo ir stiprumo apskaičiavimo metodai.
Atliekant lenkimą, svarbu įvertinti tokias charakteristikas kaip dydis, pjūvis, gaminio tipas, jo tankis, taip pat medžiagos standumas ir lankstumas. Žinant visas šias bendras metalo savybes, galima suprasti, kaip konstrukcija elgsis eksploatuojant.
Vamzdžių lenkimo metu vidinės konstrukcijos dalys yra suspaustos, jų tankis padidėja ir jos pačios sumažėja. Atitinkamai išorinis sluoksnis tampa ilgesnis, mažiau tankus, bet labiau ištemptas. Tuo pačiu metu viduriniai plotai išlaiko savo pradines charakteristikas net ir baigus procesą. Taigi, visada reikia prisiminti, kad lenkimo metu įtampa neišvengiamai kils net tose vietose, kurios yra kuo toliau nuo neutralios zonos. Didžiausias slėgis bus tuose sluoksniuose, kurie yra labai arti šios labai neutralios ašies.
Siekiant užtikrinti saugumą, rekomenduojama pasirinkti vamzdį, kurio saugos riba yra 2-3 kartus didesnė už ribinę vertę.
