Grindinis šildymas tampa vis populiaresniu pasirinkimu moderniuose namuose, o efektyvaus šildymo raktas - tinkamai įrengtas ir sumontuotas kolektorius. Šiame straipsnyje apžvelgiame, kodėl jūsų sistemai būtinas kolektorius, kokie yra jo tipai ir veikimo principai, kaip teisingai surinkti ir sumontuoti kolektoriaus spintelę, siurbimo ir maišymo įrenginį, bei pateikiame praktinių patarimų dėl transformatorių pastočių prijungimo ir vietos pasirinkimo.
Kodėl jums reikalingas kolektorius?

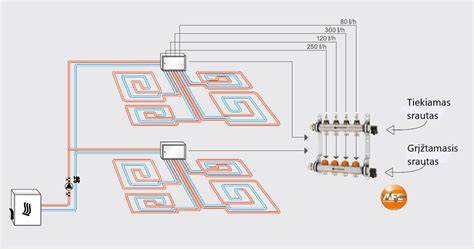

Iš esmės kolektorius yra vamzdis su angomis aušinimo skysčio įleidimui ir išleidimui; jis dar vadinamas paskirstymo ir maišymo mazgu. Jo funkcija - palaikyti reikiamą temperatūros lygį sistemoje ir reguliuoti vandens srautą. Įrenginys skirtas maišyti vandenį, tekantį iš katilo, kur jis kaitinamas, su atvėsintu skysčiu, tekančiu iš grįžtamosios linijos, iki reikiamo lygio grindiniam šildymui.
Juk aušinimo skystis katile paprastai įkaista iki 90 laipsnių Celsijaus, o tai yra aukšta temperatūra grindiniam šildymui. Jai reikalinga 40-45 °C temperatūra, todėl būtinas kolektorius. Jei vanduo tekės tiesiai iš šilumos šaltinio į kontūrus, sistema perkais ir suges. Be to, kontūrai yra skirtingo ilgio ir jų šiluminės energijos poreikiai skiriasi. Todėl tarp katilo ir vamzdyno reikalingas specialus mazgas, kuris paskirstytų karšto vandens srautą tarp kontūrų.
Tipai ir veikimo principai
Kolektorių įtaisai skiriasi savo pagaminimo medžiaga - žalvariu, plastiku arba nerūdijančiu plienu. Jie taip pat skiriasi vožtuvų tipu: dviejų praėjimų konstrukcija užtikrina nuolatinį aušinimo skysčio šildymą. Šildomas vanduo tiekiamas nuolat, o uždarymo vožtuvai reguliuoja jo tūrį. Dėl to paviršius šildomas tolygiai, o sistema neperkaista. Tačiau šis modelis netinka patalpoms, didesnėms nei 200 m². Su trijų padėčių vožtuvu - universali įranga, rekomenduojama didelėms erdvėms. Ši technologija leidžia montuoti su servo pavarą ir įvairios automatikos sistemas. Vožtuvas gali sukurti optimalų darbinį slėgį, reguliuodamas temperatūros lygį ir tiekiamo aušinimo skysčio kiekį.
Tipai: yra 4 kolekcininkų tipai. Paprastas kolektorius yra vamzdis su uždarymo vožtuvais ir vidiniais bei išoriniais sriegiais. Šis modelis yra nebrangus, tačiau jam trūksta sistemos konfigūravimo funkcijos. Šio kolektoriaus montavimui ant grindinio šildymo sistemų reikia papildomų komponentų. Šis kiniškas prietaisas, turintis reguliavimo vožtuvo išleidimo angas ir vožtuvus grandinėms prijungti, dažnai praleidžia vandenį, tačiau jį lengva remontuoti - tereikia pakeisti tarpinę. Atstumas tarp tiekimo ir grąžinimo vamzdžių neatitinka Europos standartų, todėl reikalingi įvairūs priedai. Modelis su reguliavimo vožtuvais ir „Eurocones“ yra brangus. Jame nėra rutulinių vožtuvų, tačiau yra jungiamosios detalės ir reguliavimo vožtuvai, kurie gali būti aprūpinti pavara, reguliuojančia temperatūrą pagrindinėje linijoje. Srauto matuokliai yra kolektoriaus tiekimo vamzdyje, o grįžtamajame vamzdyje - servo pavarų lizdai. Šis prietaisas skirtas grindinio šildymo sistemoms su įvairaus ilgio kontūrais; srauto matuokliai leidžia reguliuoti aušinimo skysčio kiekį kiekviename kontūre. Kiekvienas modelis turi angas vandens ir oro nutekėjimui.
Kolektoriaus spintelės dizainas
Kolektoriaus spintelė - tai konstruktinė dėžė, sudaryta iš siurbimo-maisymo bloko ir kolektoriaus bloko. Siurbimo ir maišymo įrenginys skirtas į grindinio šildymo sistemą patenkančiam pašildytam vandeniui praskiesti panaudotu, atvėsintu aušinimo skysčiu. Maišymo procesą atlieka siurblio sparnuotės. Siurblys tiekia į sistemą reikiamo lygio praskiestą skystį. Temperatūra reguliuojama balansiniais vožtuvais, kurie taip pat reguliuoja nuotekų srautą vamzdžiuose.
Pagrindiniai surinkimo rodikliai: darbinis slėgis - 10 barų; temperatūros lygis - iki +90 °C; temperatūros diapazonas - nuo 20 iki 60 °C. Kolektoriaus blokas yra viduje; jį sudaro dvi aplinkkelių eilės: tiesioji eilė - karšto aušinimo skysčio tūrio reguliavimas, ir atvirkštinė - reguliuoja aušinamą vandenį. Darbas vyksta taip: aušinimo skystis pašildomas iki 60-80 °C ir tiekiamas iš šaltinio į šuką per termostatinį vožtuvą; iš grįžtamosios linijos teka atvėsintas skystis; uždarymo vožtuvas reguliuoja skysčio temperatūrą; du sumaišyti srautai tiekiami į maišymo siurblį, o paskui vanduo paskirstomas vamzdynais.
Kolektoriaus blokas
Kolektoriaus bloquearo techniniai duomenys: skersmuo - 1 arba 1,25 colio; šakų skaičius - nuo 3 iki 12; slėgis - iki 10 barų; maksimalus aušinio skysčio šildymo lygis - +100 °C. Dvideinybės eilės užtikrina tolygų šilumos paskirstymą. Spintelėje taip pat yra įranga karšto aušilimo skysčio kontūro šakoms ir grįžtamojo vibro šakoms.
Teisingas grindinio šildymo kolektoriaus surinkimas
Gamykloje pagaminto kolektoriaus surinkinimo principas paprastas. Į komplektą įeina skirstytuvas su rotametrais, prijungtas prie maitinimo šaltinio; grįžtamosios šukos su terminiais vožtuvais vietoj srauto matuoklių; automatinės oro išleidimo angos; čiaupai su kamštiais vandens tiekimui ir išleidimui; įleidimo ir išleidimo temperatūros termometrai; uždarymo rutuliniai vožtuvai ir laikikliai. Jei įrenginys dalinamas į kelias dalis, jas reikia sujungti, o montuojant siurbimą ir vožtuvus būtina laikytis schemos. Prie įrenginio būtina pritvirtinti laikiklį ir užbaigti montavimą - siurblys ir vožtuvai turi būti iškart po kolektoriaus, o siurblys neturi būti prieš uždaromąjį vožtuvą.
Surinkimo procesas
Grindinio šildymo kolektoriaus surinkimo instrukcijos: išimkite dangtelį nuo uždarymo vožtuvo; užsukite vožtuvą šešiakampiu raktu; nustatykite konkrečios kilpos posūkių skaičių; įstatykite vožtuvą ir įrenginius pagal kilpų tvarką. Likusios kilpos konfigūruojamos analogiškai. Svarbiausia - atlikti tikslų balansavimą, kad visos kilpos turėtų vienodą šilumos paskirstymą. Grindinio šildymo tarnavimo laikas priklauso nuo tikslumo reguliavime ir nuolatinio priežiūros lygio.
Grindų šildymo kolektoriaus montavimas
Montavimo vieta: standartinis kolektoriaus tvirtinimo aukštis prie sienos - 500-1000 mm nuo grindų. Nereikia montuoti žemiau, kad būtų patogu prijungti kontūrus. Spintelė dažnai būna 1 m x 1 m dydžio, sienos storis 12 cm; ji montuojama nišoje arba tiesiai prie sienos. Šukų montavimui naudokite reguliuojamas kreipiančiasias ir fiksavimo detales. Siurblys ir vožtuvai (dviejų ar trijų eigų) montuojami pagal ant grindų skirstomą schemą. Prie katilo tiekiamo vamzdžio montuojamas vožtuvas su šilumine galvute; siurblys tvirtinamas prie flanšų su veržlėmis tarp vožtuvo ir kolektoriaus. Nesirinkite siurblio prieš uždaromąjį vožtuvą, kadangi tai gali sutrikdyti vožtuvo veikimą.
Transformatorių pastotės prijungimas prie kolektoriaus: grindinio šildymo kontūrus prijunkite prie kolektoriaus išvadų sriegine jungtimi su „Eurocone“ jungtimi (skersmuo dažnai 17 mm; žarnos - 16 mm). Uždėkite jungiamąją veržlę, įstatykite suspaudimo žiedą ir traukos įvorę; prijunkite žarnos galą prie šukų jungties; priveržkite su dviem veržliarakčiais - vienu prie jungties, kitu prie šukų.
Kolektoriaus sąranka
Trys srauto matuoklių konfigūravimo būdai: įranga leidžia tiksliai reguliuoti srautą per kiekvieną kontūrą. Vandens šildomų grindų kolektoriaus įrengimo procesas atliekamas taip: nuimkite dangtelį nuo uždarymo vožtuvo; vožtuvą užfiksuokite šešiakampiu raktu; nustatykite kilpų posūkių skaičių; judinkite vožtuvą į reikiamą padėtį. Likę kontūrai konfigūruojami analogiškai. Svarbiausia - teisingas balansavimas, kuris užtikrina tolygų šilumos paskirstymą ir efektyvų sistemos veikimą.
Ar galima kolektorių montuoti žemiau šildomų grindų lygio?
Tai yra įmanoma, pavyzdžiui, kai katilinė įrengiama rūsyje arba norima išvengti estetinės įtakos buto interjerui. Tačiau būtina užtikrinti oro išleidimo angas ir tinkamą oro masių išleidimo mechanizmą. Sprendimas - įrengti oro išleidimo angą grįžtame vamzdyje tarp kolektoriaus ir grindų vyrių, o prieš tai - uždaromąją armatūrą su uždarymo vožtuvu. Prieiga prie oro išleidimo angos yra būtina.
Vaizdo įrašas: kaip patiems surinkti kolektorių
„NovaTherm“ – kolektoriaus montavimo vaizdo įrašas
Grindinis šildymas - tai ne tik šilumos šaltinis namuose, bet ir komforto bei ekonomikos veiksnys. Žiedų skaičiaus ir ilgio apskaičiavimas yra kritinis etapas, užtikrinantis tolygų šilumos paskirstymą. Renkantis vamzdžius - naudokite aukštos kokybės PEX A vamzdžius ir tinkamą skersmenį pagal sistemos poreikius. Vamzdžių išdėstymas prie langų ir durų yra svarbus, taip pat reikia apsaugoti vamzdžius nuo mechaninių pažeidimų. Grindinis šildymas turi būti projektuojamas ir montuojamas atsižvelgiant į daugybę techninių aspektų.
Grindinio šildymo kolektoriaus montavimas - tai esminė šildymo sistemos dalis, užtikrinanti tolygų ir efektyvų šilumos paskirstymą skirtingoms patalpoms. Tinkamas kolektoriaus montavimas ir išdėstymas padeda sumažinti energijos suvartojimą ir pagerina komfortą namuose.
