CIPP vamzdžių įdėklų technologija: bekasė nuotekų vamzdynų renovacija ir jos praktinis pritaikymas

Požeminių tinklų gedimai kelia grėsmę tiek viešajai infrastruktūrai, tiek privačiam turtui. Viena iš pažangiausių šiuolaikinių sprendimų sričių - bekasės vamzdynų renovacijos technologijos, tarp kurių išsiskiria CIPP Liner metodas (Cured-in-Place Pipe). Šiame straipsnyje apžvelgsime technologijos ištakas, veikimo principą, taikymo ribas, lyginsime su alternatyvomis ir, pasitelkę kritinį požiūrį, įvertinsime šios inovacijos ateities potencialą.

CIPP technologijos ištakos ir pavadinimo reikšmė

CIPP (angl. Cured-in-Place Pipe) metodas pirmą kartą paminėtas 1971 metais, kai britų inžinierius Ericas Woodas pristatė patentuotą būdą vamzdžių renovacijai jų nekasant - Insituform process (Wood, 1971). Šis išradimas ženklino esminį lūžį infrastruktūros priežiūros srityje: iki tol remontas reiškė sunkiąją techniką, atvirus kasinėjimus, eismo ribojimus ir aukštas sąnaudas.

Pats pavadinimas „Cured-in-Place Pipe“ nusako proceso esmę - vamzdis „sukuriamas“ vietoje, įvedant į esamą, pažeistą vamzdį specialų įdėklą (lineri), kuris vėliau sukietinamas chemiškai arba termiškai. Cured - tai polimerinio įdėklo sukietinimo procesas, kurio metu cheminė reakcija (dažniausiai sukelta šilumos, garų ar ultravioletinės šviesos) pakeičia minkštą, impregnuotą žaliavą į struktūriškai standžią ir mechaniškai atsparią liniją. In-Place - pabrėžia, jog naujas vamzdžio „vidus“ formuojamas esamo, dažnai pažeisto ar įtrūkimo turinčio vamzdžio vietoje, jo neišimant ir nekasant (Poojari et al., 2016). Pipe - tai galutinė formuojama konstrukcija, kuri funkciškai pakeičia senąją vamzdžio sienelę, užtikrindama vandeniui ar nuotekoms nepralaidžią sistemą.

Technologijos komercinis taikymas prasidėjo Jungtinėje Karalystėje, tačiau jau devintajame dešimtmetyje išplito į JAV ir Vakarų Europą, kur miestų tinklų renovacija tapo strateginiu prioritetu (Najafi, 2010). Ši technologija priklauso vadinamųjų bekasių vamzdžių atnaujinimo (angl. trenchless rehabilitation) metodų šeimai. Skirtingai nei klasikiniai metodai, CIPP nenaudoja atvirų kasinėjimų, todėl itin vertinamas urbanizuotose teritorijose, kur trikdyti eismą ar infrastruktūrą būtų sudėtinga arba ekonomiškai nuostolinga (Rahman & Ali, 2013).

Naudojamos medžiagos ir terminologijos variantai

CIPP sistemų įdėklai dažniausiai sudaryti iš stiklo pluošto, poliesterio arba epoksidinių dervų, o dervos tipas priklauso nuo eksploatacinių sąlygų: Epoksidinės dervos - itin atsparios cheminėms medžiagoms, todėl taikomos pramoninėse sistemose. Vinilesterinės dervos - dažnai pasirenkamos, kai reikalingas aukštas temperatūrinis atsparumas. Poliesterio dervos - ekonomiškesnė, bet trumpesnės eksploatacijos trukmės alternatyva (ASTM F1216, 2023).

CIPP kartais dar vadinamas: Inversion Lining - kai įdėklas į vamzdį įvedamas invertuojant (apverčiant) jį specialios įrangos pagalba; Pull-in Lining - kai lineris įtraukiamas į vamzdį virvės arba grandinės pagalba; UV CIPP - kai sukietinimui naudojamas ultravioletinis šviesos šaltinis, kuris leidžia greitesnį ir tikslesnį procesų valdymą bei mažesnį anglies pėdsaką (Berndt et al., 2022).

CIPP pritaikymo ribos: kur technologija veikia efektyviai

Nors CIPP yra viena plačiausiai taikomų bekasių vamzdynų renovacijos technologijų pasaulyje, jos efektyvumas priklauso nuo daugybės veiksnių, įskaitant vamzdyno medžiagą, diametrą, defektų pobūdį bei aplinkos sąlygas. Tinkamas pritaikymas yra esminis veiksnys užtikrinant ekonominį ir technologinį šio metodo efektyvumą (Najafi, 2010; Poojari et al., 2016).

Kur CIPP tinka?

• Komunaliniai nuotekų tinklai - tai pagrindinė CIPP taikymo sritis. Daugelyje miestų pasaulyje ši technologija naudojama senų betono, ketaus ar molinių nuotekų vamzdynų renovacijai, kai jie yra pažeisti, bet struktūriškai dar laikantys formą. Net iki 80 % pasaulinių CIPP projektų atliekami nuotekų sistemose (Berndt et al., 2022).
• Lietaus surinkimo ir drenažo sistemos - CIPP efektyvus ir lietaus nuotekų kanaluose, ypač kur yra didelis skersmuo ir sudėtinga prieiga.
• Privačių ir pramoninių objektų vamzdynai - CIPP naudojamas ir mažesnio skersmens (DN100-DN300) vamzdynų atnaujinimui daugiabučiuose, ligoninėse ar pramoniniuose objektuose. Dervų parinkimas leidžia prisitaikyti prie agresyvios cheminės terpės (ASTM F1216, 2023).
• Miesto infrastruktūra su ribotu privažiavimu - senamiesčiai, intensyvaus eismo zonos, istoriniai kvartalai, kur atviri kasinėjimai būtų nepriimtini (Koleva, 2021).

Kur CIPP netinka arba yra ribotas?

• Smulkiai subyrėję ar sugriuvę vamzdžiai - jei vamzdis prarado geometrinę formą arba įgriuvo daugiau nei 20-25 % skersmens, linerio įvedimas tampa techniškai neįmanomas be pirminio struktūrinio atstatymo (Rahman & Ali, 2013).
• Aukšto slėgio vamzdynai - CIPP netinka aukšto slėgio sistemoms, nebent taikomi papildomi struktūriniai sprendimai arba naudojamos specialios epoksidinės sistemos, kurios gerokai brangesnės.
• Naftos, dujų ir stipriai agresyvių cheminių medžiagų linijos - dėl riboto atsparumo ekstremalioms cheminėms terpėms CIPP netinka be išankstinės medžiagos analizės.
• Didelio diametro (> DN2000) sistemos - tokių vamzdžių CIPP renovacija yra brangi, reikalauja specializuotos įrangos ir gali būti ekonomiškai neefektyvi lyginant su kitomis technologijomis.

Pavyzdys iš praktikos: 2022 m. projektas, atliktas vos per 3 dienas, leido išvengti eismo sustabdymo ir sutaupė apie 60 % planuotų kaštų (Schäfer, 2022, Berliner Morgenpost). Tačiau Vokietijos inžinierių sąjunga perspėja, kad tokio tipo technologijos negali būti laikomos universaliu sprendimu - ypač jei trūksta nuoseklaus vamzdyno diagnostikos prieš renovaciją (DWA, 2023).

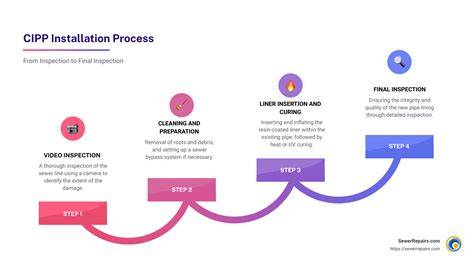

CIPP technologinis procesas: nuo diagnostikos iki galutinės patikros

CIPP įgyvendinimo eiga susideda iš kelių nuoseklių etapų, kurių sėkmė priklauso nuo tinkamos diagnostikos, medžiagų parinkimo ir tikslaus montavimo.

1. Diagnostika ir būklės vertinimas. Prieš renovaciją atliekama vamzdyno būklės analizė - vizualinė patikra naudojant CCTV kameras, defektų identifikavimas, slėgio ir srauto tyrimai (EPA, 2020). Tai leidžia įvertinti ar segmentas tinkamas CIPP įdiegimui.
2. Vamzdyno valymas. Nuotekų linija valoma nuo nuosėdų, šaknų, nuolaužų ir korozijos apnašų. Naudojamas hidrodinaminis arba mechaninis valymas.
3. Įdėklo impregnavimas. Specialus stiklo pluošto arba neaustinės tekstilės įdėklas impregnuojamas derva (epoksidine, vinilesterine ar poliesterine), atsižvelgiant į eksploatacines sąlygas.
4. Įvedimas į vamzdį (inversija arba įtraukimas). Naudojant spaudimą ar virvę, įdėklas įvedamas į senąjį vamzdį. Inversija leidžia sandariai prispausti įdėklą prie vamzdžio sienelių.
5. Kietinimas (curing). Priklausomai nuo technologijos: garų arba karšto vandens CIPP - derva kietinama šiluma, tekančia į vamzdį (trunka 6-10 val.); UV CIPP - derva kietinama ultravioletiniais spinduliais naudojant roboto tipo UV lemputes (trunka iki 2 val., mažesnė anglies emisija).
6. Galų apdorojimas ir įtekėjimų atstatymas. Iškirtimai atliekami robotinėmis frezomis, kad būtų atstatytas sujungimas su šoninėmis atšakomis.
7. Galutinė patikra ir testavimas. Dar kartą atliekamas vaizdo įrašymas, atliekami hidraulikos bandymai bei išrašomas techninis įvedimo protokolas.

✅ Vidutinė tarnavimo trukmė: 50+ metų (ASTM F1216, 2023)
✅ Montavimo greitis: iki 200 m/dieną
✅ Darbo sąnaudos: ~60 % mažesnės nei kasant

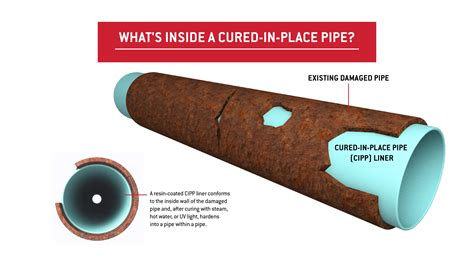

Alternatyvios bekasės technologijos ir jų palyginimas su CIPP

Nors CIPP šiuo metu dominuoja, egzistuoja kelios alternatyvos. Kiekviena jų turi specifinių pranašumų, tačiau dėl kaštų, technologinio sudėtingumo ar riboto pritaikomumo jos nėra taip plačiai taikomos.

• SIPP - Spray-In-Place Pipe. Vidinė sienelė purškiama naudojant dviejų komponentų polimerinę dervą. Nors tinka mažo skersmens vamzdžiams, pasižymi žemesniu mechaniniu atsparumu ir jautrumu purškimo tolygumui (Mullinger & Degner, 2019).
• Pipe Bursting (vamzdžio išardymas ir naujo įtempimas). Specialus pleištas sunaikina seną vamzdį, o į jo vietą įtraukiamas naujas HDPE vamzdis. Tinka visiškai sugriuvusiems tinklams, bet reikalauja galingos įrangos ir šachtų. Turi ribotą pritaikomumą tankiai urbanizuotose vietovėse (Najafi, 2010).
• Slip Lining (vamzdžio įvėlimas į vamzdį). Naujas mažesnio skersmens vamzdis įstumiamas į seną. Pasižymi mažu sąnaudų lygiu, tačiau sumažina srauto pralaidumą ir nesandariai prisitaiko prie senos struktūros (EPA, 2020).
• Spiralinis segmentavimas (Spiral Wound Liners). Segmentai suformuoja naują vidinį sluoksnį vamzdyje be dervų, bet turi ribotą atsparumą slėgiui. Naudojami tik tam tikrose geografijose dėl įrangos brangumo ir specifinės montavimo technologijos.

Kodėl CIPP išlieka dominuojantis? ✅ Mažesnės sąnaudos per visą gyvavimo ciklą ✅ Greitas įdiegimas su minimalia intervencija ✅ Universalumas (DN50-DN2000) ✅ Suderinamumas su ES direktyvomis dėl tvarumo ir CO₂ mažinimo ✅ Didelis montuotojų ir rangovų pasirinkimas rinkoje.

Kritinis vertinimas: ribotumai, tvarumas ir ekonomika

Nors CIPP technologija yra pagrįsta ilgametėmis inovacijomis ir plačiai pritaikoma, ją būtina vertinti kritiškai, įvertinant jos ribotumus, ekologinį pėdsaką, kaštų efektyvumą bei konkurenciją su kitais metodais konkrečiuose kontekstuose.

Technologinis šališkumas

Vienas dažniausių CIPP privalumų - jo „bekasis“ pobūdis - kartais netinkamai suvokiamas kaip visų problemų sprendimas. Tačiau taip nėra. CIPP technologijos pasirinkimas dažnai būna grįstas ne objektyvia poreikio analize, o: viešųjų pirkimų specifikacijomis, kur dominuoja žinomi tiekėjai; įpročiais inžinerinėje bendruomenėje („visada taip darėm“ argumentas); trūkstama projektų lyginamoji analizė (lack of life-cycle cost assessment) (Poojari et al., 2016).

📌 Kritinis klausimas: Ar tikrai CIPP yra optimalus, jei vamzdynas nesusidėvėjęs struktūriškai, o nuotekų srautas nedidelis? Gal pakaktų pigesnės, mažiau invazinės purškimo technologijos (SIPP)?

Tvarumo iššūkiai

Nors CIPP dažnai pristatomas kaip tvaresnė alternatyva kasimui, reikia atkreipti dėmesį į: Dervų poveikį aplinkai: Dauguma CIPP dervų (ypač poliesterinių) skleidžia lakiuosius organinius junginius (LOJ) į aplinką, o netinkamai atlikti kietinimo darbai gali užteršti dirvožemį ir vandenis (EPA, 2021). Vienkartinį įdėklų pobūdį: Sukietėję įdėklai dažniausiai nėra perdirbami, tad technologija nėra „žiedinė“ iš prigimties. Energijos sąnaudas: UV kietinimo įranga sunaudoja daug elektros energijos, ypač didesnių skersmenų projektuose (Berndt et al., 2022).

🔍 Kritinis klausimas: Ar tikrai CIPP visuomet yra „žalesnis“ pasirinkimas, nei atviros rekonstrukcijos atvejai su žiediniu perdirbimu?

Socialiniai aspektai ir rizikų valdymas

Nepriklausoma kokybės kontrolė: Daugelyje šalių nėra privalomo CIPP darbų nepriklausomo testavimo (pvz., dervų sukietinimo lygio), kas gali lemti ilgalaikius defektus. Rangovų kompetencijos skirtumai: praktikoje kokybė priklauso nuo montuotojo kvalifikacijos - net to paties gamintojo medžiagos gali būti sumontuotos skirtingai. Skaidrumo problema viešuosiuose pirkimuose: Kartais perkančiosios organizacijos nurodo tik „CIPP tipo“ technologiją, nors atvejui galimai tiktų pigesnė alternatyva (Koleva, 2021).

⚖️ Kritinis klausimas: Ar technologijos sprendimą lemia inžineriniai argumentai ar ekonominė/politinė inercija?

Ekonominis vertinimas viso gyvavimo ciklo kontekste

Nors CIPP diegimas dažnai pateikiamas kaip „ekonomiškas“, reikia skaičiuoti visą gyvavimo ciklo kainą (LCC), apimančią: pasiruošimą, įrangos logistiką, darbų atlikimą; galimus remonto poreikius dėl netinkamo kietinimo; atsakomybę už ekologinius padarinius, jei neteisingai utilizuotos atliekos.

💡 Pavyzdys: Viename Danijos savivaldybės projekte (2020) buvo pasirinktas alternatyvus centrifugal spraying metodas, kuris, nors ir brangesnis įrengimo metu (~15 %), sumažino planuojamą ekologinį pėdsaką 30 %, o priežiūros kaštus - 18 % (Larsen, 2021, Nordic Water Systems Journal).

🎯 Kritinio vertinimo principas turėtų tapti standartu kiekviename infrastruktūros sprendimų etape - nuo projektavimo iki diegimo.

Ateities vizija: CIPP technologijos raida

CIPP, kaip viena iš pažangiausių bekasių vamzdynų renovacijos technologijų, jau dabar yra neatsiejama miesto infrastruktūros dalis. Tačiau augant klimatiniams iššūkiams, miestų tankumui ir ES žiedinės ekonomikos tikslams, ši technologija susidurs su būtinybe transformuotis. Remiantis tarptautiniais tyrimais ir infrastruktūros strategijomis, galime išskirti kelias vystymosi kryptis.

• Klimato neutralumo spaudimas: „žalieji lineriai“ ir LOJ mažinimas. Europinės iniciatyvos reikalauja pereiti prie neutralios anglies emisijos ir mažinti aplinkos taršą. Tai reiškia, kad CIPP turės naudoti biologiškai skaidomas arba perdirbamas dervas (pvz., polimerus iš lignino ar dumblių pagrindu), pereiti prie UV-LED kietinimo šaltinių, kurie sunaudoja iki 70 % mažiau energijos nei tradicinės UV lempos (Trenchless Works, 2023), ir mažinti lakiesiems organiniams junginiams (LOJ) jautrių procesų naudojimą.
• Technologiniai patobulinimai. UV CIPP ir robotizuotos kietinimo sistemos leis greitesnį, tikslesnį darbą su mažesniu anglies pėdsaku. Standartizacija (pvz., ASTM F1216, EN ISO 11296-4) ir nepriklausoma kokybės kontrolė padidins pasitikėjimą technologija.
• Integracija su skaitmeninėmis diagnostikos priemonėmis. Kamera ir sensoriniai duomenys leis tiksliau vertinti vamzdyno būklę ir parinkti optimalų sprendimą tarp CIPP ir alternatyvų.
• Gyvavimo ciklo optimizavimas. Daugiau projektų rinksis sprendimus pagal LCC kriterijus, integruojant tvarius variantus net jei pradinis kaštas būtų didesnis.

Praktiniai patarimai ar sprendimo pasirinkimo gidas

• Jei pastebėjote problemų vamzdynuose - nelaukite, kol gedimas taps rimta avarija. Kameros inspekcija (90-180 €) - specialistas įveda mažą kamerą per šulinį, įrašo vidaus vaizdą. Tai padeda parinkti tinkamiausią remonto sprendimą.
• Jei vamzdyno būklė rodoma kaip struktūriškai gera, bet yra lokalūs pažeidimai, galbūt pakaks lokalaus remonto (pvz., point repair) ar SIPP sprendimo. Jei vamzdis fiziškai deformuotas ar įgriuvęs - reikalingas pilnas keitimas arba bursting metodas.
• CIPP tinka, kai reikia greito, švaraus sprendimo be pločių kasimų ir brangaus gerbūvio atstatymo; tačiau prieš pasirenkant būtina atlikti pilną diagnostiką ir LCC skaičiavimus.
• Jei rangovas siūlo sprendimą be kameros diagnostikos - tai ženklas, jog siūlymas gali būti neprofesionalus.

Dažniausiai užduodami klausimai (santrauka)

• Kada CIPP yra geriausias? - Kai vamzdis struktūriškai dar laikosi formą, reikalingas greitas ir minimaliai invazinis sprendimas miesto zonoje.
• Ar CIPP sumažina diametrą? - Dažniausiai 3-5 mm, bet senas biofilmas ir nuosėdos dažnai mažina skersmenį daugiau.
• Kiek laiko trunka darbas? - Dalis darbų atliekami greitai; CIPP kietinimas gali užtrukti nuo 2 val. (UV) iki 6-10 val. (garų/karšto vandens).
• Kaip vyksta paruošimas? - Būklės įvertinimas, valymas, įdėklo impregnavimas, įvedimas, kietinimas, galutinė patikra.
• Kiek kainuoja? - Kaina priklauso nuo atkarpos ilgio, diametro, vamzdžio būklės ir pasirinkto metodo; tikslią kainą pateikiame įvertinę objektą.

Praktinis pasiūlymas užsakovams

Gaukite pasiūlymą vamzdynų renovacijai: atsiųskite objekto adresą, apytikslį diametrą, trasos vietą, prieigos sąlygas ir, jei turite - schemą ar brėžinį. Po kameros tyrimo pateiksime aiškų veiksmų planą ir dvi alternatyvas (lokali pataisa vs pilnas keitimas) su sąmatomis ir ilgaamžiškumo prognozėmis. Nedelskite - kreipkitės jau šiandien!
