Monolitinio žiedo įrengimas yra svarbus statybos etapas, ypač kai kalbama apie monolitinių perdangų montavimą. Jo pagrindinė paskirtis - tolygiai paskirstyti apkrovą į sienas, užtikrinant konstrukcijos stabilumą ir ilgaamžiškumą.
Kada reikalingas monolitinis žiedas?
Nors kartais kyla klausimas, ar visais atvejais reikalingas monolitinis žiedas, statybos praktika rodo, kad jis yra būtinas, siekiant užtikrinti konstrukcijos tvirtumą ir tinkamą apkrovų pasiskirstymą. Statant dviejų aukštų namus iš mažo tvirtumo medžiagų, būtinas gelžbetoninio žiedo įrengimas aplink visą mūro perimetrą. Jo šilumos varža yra daug mažesnė nei statybinio bloko, todėl jam reikėtų storesnio termoizoliacinio sluoksnio nei sienoms, kad nebūtų šalčio tilto.
Jei perdengimo plokštės yra iki 6 metrų ilgio, žiedo daryti nebūtina, tačiau prie ilgesnių perdengimo plokščių reikia daryti. Keraminių blokelių KERATERM 25 stipris yra 15 MPa, o Fibo 25 cm blokelių stipris - 3-5 MPa. Keraminiai blokeliai KERATERM 25 yra 3-5 kartus tvirtesni, todėl prieš dedant perdangas (iki 6,5 m ilgio) nėra būtinas gelžbetoninis monolitinis žiedas. Naudojant Fibo blokelius, gelžbetoninis žiedas yra reikiamas. Gelžbetoninėms plokštėms būtina daryti žiedą. Gelžbetoninėms monolitinėms perdangoms žiedo nereikia. Gelžbetoninėms surenkamoms „TERIVA“ perdangoms atskirai žiedo nereikia, betonuojama kartu su perdanga.

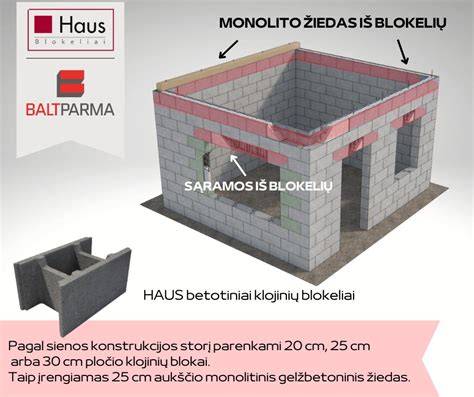

Tradiciškai keraminiams blokams gelžbetoninis monolitinis žiedas nedaromas, tačiau, atsižvelgiant į Palemono keramikos blokų kokybę, šiems keraminiams blokeliams monolitinį žiedą visuomet daro ir rekomenduoja daryti. Komentarai rodo, kad ir keramikai, ir fibo žiedai yra būtini, kad tolygiai perskirstytų apkrovą į sieną. Monolitinio žiedo ir perdangos įrengimo technologija: rekomenduojama naudoti HAUS klojinių blokus, parenkant pločius 20 cm arba 30 cm pagal sienos storį. Betonavimo darbai atliekami pagal ST 121895674.06:2009 „Betonavimo darbai“ reikalavimus.
Medžiagos pasirinkimas sienų statybai
Renkantis medžiagas sienų statybai, svarbu įvertinti namo išplanavimą ir apkrovas. Jeigu viduje projektuojamos didesnės erdvės, didesni kambariai ar langai, rekomenduotina pasirinkti stipresnę medžiagą (10 MPa ir daugiau). Minkštesnes medžiagas reikės papildomai stiprinti (remiant perdangos ir stogo konstrukciją) ir gali būti reikalingos didesnės išlaidos. Pertvaroms reikėtų rinktis didesnio tankio, sunkesnes statybines medžiagas, nes tai pagerina kambarių garso izoliaciją.
Ką reikėtų žinoti apie drėgnumą? Drėgnio rodiklis susideda iš įmirkio ir įdrėkio. Kuo medžiagos įmirkis didesnis (daugiau kaip 50%), tuo ji labiau veikiama drėgmės šaltinių statybų metu. Po darbo būtina uždengti hidroizoliacine medžiaga, o blokai turi būti sandėliuojami saugiai nuo sniego ir ledo.
KERATERM keraminiai blokeliai yra pigesni už Fibo, ir prieš dedant iki 6,5 m perdangas ant keraminių blokelių nereikia gelžbetoninio žiedo, todėl galima sutaupyti 450-600 Eur.
Monolitinių perdangų tipai ir jų įrengimo ypatumai
Statant dviejų aukštų namą dažnai kyla klausimas, kokią perdangą rinktis. Populiarios gelžbetoninės monolitinės ir medinės perdangos, rečiau - plieninės sijinės perdangos. Tokiu atveju visada rekomenduojama montuoti monolitinę perdangą: ji laikomos apkrovas, kai namas yra sudėtingos formos arba kai naudojamos surenkamos perdangos nėra tinkamos. Medinė perdanga gali būti pigesnė ir lengvai įrengiama, tačiau jos garso izoliacija dažnai prastesnė ir ji gali apsunkinti šildomų grindų įrengimą. Sausųjų grindų plokštės gali išspręsti garso izoliacijos ir šildymo problemas virš perdangos.
Tekstą iliustruoja pavyzdžiai iš 2014 metų: klojiniai monolitiniam žiedui ir perdangai virš katilinės, žiedo aukštis 15 cm, perdangos storis 10 cm. Armavimo detalių palyginimas: laikančiai sramai d16 mm (apačioje), d12 mm (viršuje); perdangos d12 mm, vidinių pertvarų žiedas d12 mm; laukinės ir kapitalinės sienos d12 mm po dvi; perdangai rišu armatūrą d12 mm su 15 cm tarpais.
Klojinių mechanizmas ir betonavimo technologija
Kaip turėtų būti įrengiami klojiniai? Kai naudojami HAUS klojinių blokai, prie sienų klojiniai tvirtinami perimetriškai, o vidurinėse konstrukcijos dalyse gali būti naudojami kampiniai arba viduriniai klojiniai. Prieš betonavimą klojiniai tepiami specialiu tepalu, nepaisant to, kad atsiranda rizika pažeisti armavimą. Po užmonolitinimo būtina palaikyti tam tikrą temperatūros ir drėgmės režimą: vasarą - laistyti 3-7 paras priklausomai nuo oro sąlygų, žiemą - apsaugoti nuo šalčio. Betonas turi būti pilamas horizontaliais sluoksniais ir užbetonuoti iki trijų blokų eilės, jei įmanoma užtikrinti sąlygą S3 klasių takams.
Pradinis džiūvimo laikotarpis priklauso nuo cemento hidratacijos greičio, aplinkos temperatūros ir drėgmės. Užvežimo apimtis grynai priklauso nuo projekto dydžio ir naudojamų klojinų. Patodama patikimais metodais, galima pasiekti puikius rezultatų ir užtikrinti gero sukibimo tarp klojinio ir armavimo.
Medžiagų pasirinkimas sienoms ir jų savybės
Rinkdamiesi sienų konstrukcijos medžiagas, atkreipkite dėmesį į jų paskirtį: laikančiosios sienos turi atlaikyti įvairias apkrovas, o termoizoliacinės medžiagos - suteikti šilumos varžą. Šiuo metu rinkoje yra blokelių, kurių tvirtumas svyruoja nuo 1 MPa iki 20 MPa. Kuo didesnis gniuždymo stiprumas, tuo mažesnė šiluminė varža. Ir atvirkščiai, kuo didesnė šiluminė varža, tuo silpnesnė medžiaga.
Namas turi būti atsparus įvairioms apkrovoms: išlaikyti perdangų, stogo, vėjo, sniego, ledo apkrovas, taip pat ir vidinius interjero pokyčius. Dažnai minimas drėgnumas nurodo įmirkį ir įdrėkį. Net vienas projektas gali būti skirtingai vertinamas, todėl būtina įvertinti drėgmės rodiklius (ypač jei namas statomas drėgnesnėse vietovėse).
Grindų įrengimas ir armavimas
Grindų įrengimas priklauso nuo tipo: smėlio-betono, monolitinės plokštės ar pramoninės grindys. Private grindims dažniausiai naudojamas smėlbetonio mišinys, kuris gali būti šildomas vamzdinės ar kabelinės sistemos, paruoštas vinilo ar plaukiojančioms dangoms. Grindų džiūvimo laikotarpis priklauso nuo storio ir naudojamų priedų; 6 cm storio sluoksnis dažnai išdžiūsta per 6-7 savaites, o dauguma darbų atliekama su šalyje paprastai naudojamais įrenginiais, tokiais kaip Somero S-940 lazerinė lyginimo mašina ar plieninės trintuvės.
Dažnai grindims naudojama polistireno putplastis EPS 70 su papildoma plėvele, kuri atskiria šiltinimo sluoksnį nuo betono. Armatūros naudojimas: metalinė arba stiklo pluošto armatūra, stiklo pluošto armatūros yra lengvesnės ir atsparios korozijai. Fibro pluoštas dažniausiai naudojamas ten, kur storis iki 5-6 cm, kadangi tinklas dažnai netinkamai įdiegiama dėl per mažo aukščio. Fibro pluoštas tolygiai pasiskirsto visame betono tūryje, padeda kontroliuoti mikroįtrūkimus ir veikia kaip pagrindinis armavimo elementas.
Privačiam sektoriui dažnai naudojamas smėlio-betono mišinys, kurio sudėtis apytiksliai: 1 t smaido, 200 kg cemento ir apie 120 l vandens. Maišymo įrenginyje smėlis su cemento ir vandeniu maišomi ir paduodami tiesiai į betonuojamas patalpas. Grunto lyginimas, žvyro sluoksnio tankinimas ir geotekstilės įrengimas padeda užtikrinti stabilų pagrindą.
Perdangos plokštės ir šilumos izoliacija
Prieš betonuojant perdangas, gali būti naudojamos klojinės plokštės iš gegnių ar kitos medžiagos. Po to įteriama armatūra, o ant jo pilamas betonas. Jei sistemą sudaro grindų šildymas, svarbu įrengti tinkamą izoliaciją, plėveles ir tinkamas plokštes, kurios atlaikytų šilumos sklaidą.
Tarp gelžbetoninių perdangų, plokščių ir sienų gali būti taikoma skirtinga izoliacija: vata (ekovatą ar stiklo vatos plokštes) arba purškiamos vatos sistemos. Kiekviena sistema turi privalumų ir trūkumų, todėl pasirinkimas priklauso nuo techninių reikalavimų, biudžeto ir norimos garso izoliacijos bei šilumos varžos.
Kainos ir praktiniai patarimai
Armatūros ir klojinio pasirinkimas priklauso nuo projekto: jungčių mazgai, armatūros skersmenys, armatūros bei klojinio ilgiai. Tipiškas vieno kubinio metro gelžbetonio poreikis - 100-150 kg armatūros. Kainos priklauso nuo medžiagų kokybės, tiekėjų, ir ar yra naudota armatūra. Specialistų nuomone, naudoti naują armatūrą yra geriau nei naudoti naudotos. Dauguma projektų reikalauja, kad pamato armatūra būtų privedama iki konkretaus skaičiaus ir atitiktų STR 2.05.05:2005 reikalavimus.
Paskutiniai patarimai: prieš užsakant betoną, įsitikinkite klojinio tiesumu, o armatūrą montuokite tiksliai pagal projektą. Jei abejojate dėl skaičiavimų - pasikonsultuokite su konstruktoriu ir atlikite dokumentaciją. Daugiabučių ar kitų svarbių statinių pamatų armavimą dažnai tikrina statybos priežiūros specialistas. Tuo pat metu vieno namo pamato juostos armavimas gali kainuoti apie 1000-2500 eurų, priklausomai nuo sienų tipo ir naudojamų medžiagų.
Pridedama papildoma medžiaga (nuorodos į laikmenas)
Trumpai apie projektavimo detales, klojinio įrengimą, armavimo mazgus, skaičiavimų procesus ir praktinius pavyzdžius pateikė įrašo fragmentai, kuriuose apibendrintos medžiagos apie PU blokų stipriąsias puses, klojinio įrengimą su EPS plokštėmis, ir praktikų patirtis užsakovų patirtį.
Armatūros ir klojinių monolitinėms pagalvėms ruošimas / monolitinis žiedas / #statomesnama
Pastabos: informacija iš skaitmeninių įrašų ir paties paties įrengimo praktikos, įskaitant klojinio blokų dydžių pasirinkimą ir hidroizoliacijos darbų eigą.
Turinio santrauka ir praktiniai aspektai
Šiame straipsnyje nagrinėjama armavimo svarba perdangoms, kur žiedas būtinas arba nereikalingas, priklausomai nuo sienų medžiagos ir perdangos tipo. Aptariama klojinio įrengimo technologija, džiūvimo režimai, šiltinimo ir hidroizoliacijos poreikiai, grindų konstrukcijos ir jų įvairovė, bei pagrindiniai pasiruošimo darbai prieš betonavimą. Pateikiama praktinė patarimų sistema dėl armavimo dydžių pasirinkimo, skaičiavimų aspektų ir sąnaudų vertinimo.
