Grindų šildymo kolektorius yra esminis hidraulinio grindų šildymo sistemos komponentas, veikiantis kaip centrinis karšto vandens ar šildymo skysčio paskirstymo taškas į atskirus pastato kontūrus. Jis užtikrina tinkamą šilumos paskirstymo balansavimą ir valdymą, leidžiantį efektyviai ir patogiai šildyti kiekvienoje zonoje ar patalpoje.
Grindinio šildymo kolektoriaus funkcija ir pagrindiniai komponentai
Pagrindinė kolektoriaus funkcija yra valdyti ir paskirstyti šildomo vandens srautą į atskiras grandines. Kolektorius turi tiekimo ir grąžinimo jungtis, srauto matuoklius, balansavimo vožtuvus bei maišymo vožtuvą kai kuriose sistemose. Maišymo vožtuvas gali būti įtrauktas į kolektorių norint valdyti šildomo vandens temperatūrą prieš paskirstant į grandines. Šildomas vanduo arba šildymo skystis tiekiamas iš šilumos šaltinio, pvz., katilo ar šilumos siurblio, ir patenka į kolektoriaus tiekimo jungtį. Iš ten šildomas vanduo paskirstomas į atskiras grandines per srauto matuoklius ir balansavimo vožtuvus, o grįžtamoji grandinė grįžta į sistemą.
Reguliavimas ir balansas leidžia tiksliai reguliuoti ir dalinti šilumos į grandines, o grįžtamasis srautas atvėsęs grįžta į kolektorių per grįžtamąsias jungtis. Svarbi pastaba: projektuojant ir montuojant grindų šildymo kolektorių būtina pasitarti su profesionaliu ŠVOK inžinieriumi arba patikimu grindų šildymo sistemos tiekėju. Jie padės užtikrinti tinkamą dydį, komponentų pasirinkimą ir sistemos konfigūraciją pagal jūsų konkrečius šildymo reikalavimus.
Maišymo įrenginio veikimas ir tipai
Nuvienyti ir tolygiai reguliuoti aušinimo skystį grindų kontūruose galima pasitelkus maišymo įrenginį. Maišymo įrenginiai apima daugybę temperatūros jutiklių ir reguliavimo galvutę, leidžiančią tiek į grandinę tiek į įrangą tiekti norimą aušinimo skystį. Trijų krypčių vožtuvai ir dviejų krypčių vožtuvai įgalina skirtingus būdus reguliuoti srautą ir temperatūrą. Keturių krypčių maišymo įtaisas gali išvesti karštą šilumos nešiklį į grandinę su tiksliai nurodytais santykiais, o kartais su servo pavara užtikrina automatinį balansavimą.
Pastebėtina, kad sumaišytą aušinimo skystį galima išvesti į grindinių kontūrus ne tik per maišymo įrenginį, bet ir tiesiogiai, priklausomai nuo sistemos konfigūracijos. Jei katilas pasiūlo pakankamą šilumos srautą ir sistema naudoja šilumos siurpiklį, maišymo įrenginys gali būti nereikalingas arba reikalauti paprastesnių komponentų. Vaizduotė ir projektas nusprendžia, kur ir kaip įrengti maišymo bloką - ar šalia kolektoriaus, ar katilinėje.
Dažnai maišymo įrenginį galima įsigyti kaip paruoštą komplektą, bet patirties meistrų nuomone, atskirų mazgų įsigijimas leidžia sutaupyti ir užtikrina patikimumą. Svarbu įsigyti tinkamus vožtuvus (dvipusio, trijų krypčių arba keturių krypčių), temperatūros jutiklius ir servopavaras, kurias galima integruoti su kambarių termostatais.
Kolektorių ir maišymo įrenginių išdėstymas bei montavimas
Kolektorių patartina montuoti prieš betonavimą, įrengiant spintą sienoje arba paviršiniame variante. Spinta turi būti sausą ir lengvai pasiekiamą vietą, kad būtų patogu dirbti su reguliatoriais ir jutikliais. Pagrindiniai montavimo etapai: įrengti kolektoriaus spintą, pritvirtinti kolektorių laikikliais, sujungti magistralinius vamzdžius iš katilo, įrengti kontūrus, užpildyti vandeniu ir atlikti slėgio testą.
Ant kolektoriaus yra įrengiami srauto matuokliai tiekimo (priešo) grandinei ir balansavimo vožtuvai, skirti norimai srovei užtikrinti. Oro išleidimo ventilių būtina įrengti, nes oro kaupimasis gali sutrikdyti cirkuliaciją ir sistemą paversti triukšminga. Dažnai įrengiami uždarymo čiaupai kiekvienai grandinei, kad būtų galima patrugdyti ar remontuoti atskirus kontūrus be visos sistemos ištuštinimo.
Montecijos seka dažnai nurodo: pirmiausia įrengti trijų krypčių vožtuvą, po jo - cirkuliacinį siurblį, o tada prijungti kolektorių. Jei siurblys įrengiamas prieš vožtuvą, sistema neveiks tinkamai dėl netinkamo srauto krypties. Ant vamzdžio, kurį patenka aušinamas skystis, būtinas atbulinis vožtuvas, kad šaltas vanduo negrįžtų atgal į sistemą. Aplinkkeliai arba kontūro apėjimas - būtinas elementas toms sistemoms, kurios turi dvipusį vožtuvą arba daugiasluoksnę konfigūraciją. Apėjimo vožtuvas ir balansavimo vožtuvas kartu užtikrina tolygų aušinto skysčio pasiskirstymą.
Vandens šildymo grindų projektavimo ypatumai
Nesant būtinumui automatikos, galima naudoti paprastą temperatūros nustatymo metodą ant maišymo mazgo. Tačiau tik teisingas balansavimas užtikrina tolygų šildymo pasiskirstymą visose patalpose. Inertiškumas yra vienas pagrindinių šildymo grindimis trūkumų: kai sistema įsijungia arba išsijungia, patalpos reaguoja vėliau negu radiatorių sistema. Todėl svarbu aiškiai suplanuoti zonų skaičių ir termoreguliatorių išdėstymą. Vienos zonos gali būti nepakankamos, o kitose vietose gali būti per didelė šiluma, todėl eksperimentavimas be projekto dažnai baigiasi papildomomis išlaidos ir disbalansu.
Projektuojant daugiaaukščius pastatus dažnai svarstoma apie du variantus: visiškai pakeisti radiatorių sistemą į grindų šildymą arba įrengti papildomą šildymo sistemą kartu su radiatoriais. Optimalus sprendimas paprastai yra bendro aukštakrosnio grąžinimo sankryža su pagrindine katilinės linija, tačiau tai priklauso nuo konkrečios inžinerijos ir pastato projektų.
Įrengimo vieta, vamzdžiai ir skaičiavimai
Vandens grindų vamzdynų ilgis vienam kontūrui neturėtų viršyti apie 80 m, o plotas, kurį kontūras šildo, dažnai siekia 15-20 m2. Kontūrai gali būti kilpiniai ar kita schematika. Graviruojant kontūrus, svarbu klojimą pradėti nuo šalčiausios vietos (langų/durų kryptimi) link šiltesnių zonų, tvirtinant vamzdžius prie armavimo tinklelio plastikiniais dirželiais. Po įrengimo būtina atlikti slėgio testą, dažnai naudojant 6-8 barų slėgį, ir palikti testą 24 valandas. Jei slėgis nekinta, sistema paruošta betonavimui.
Balansavimas, automatika ir klaidos, kurių vengti

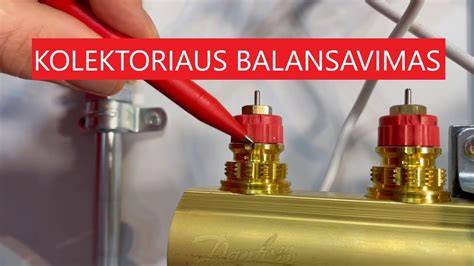

Hidraulinis balansavimas yra esminis žingsnis: kiekvienas kontūras turi gauti tiksliai apskaičiuotą debetą, priklausantį jo ilgiui, vamzdžių skersmeniui ir šilumos poreikiui. Dažniausiai balansavimas atliekamas su debitomačiais; ilgesniuose kontūruose debitas mažesnis, trumpesniuose - didesnis, kad bendras šilumos kiekis būtų vienodas. Modernios sistemos su servopavaromis ir kambariniais termostatais dalinai balansuojasi pačios, tačiau pradinį balansavimą vis tiek reikia atlikti. Dažniausios klaidos: per ilgi kontūrai, netinkama kolektoriaus vieta, pigūs komponentai („be debitomačių“, be oro išleidimo ventilių, plastikinės jungtys), kolektoriaus montavimas po grindimis, oro neišleidimas iš sistemos, netinkama srauto skaitmeninė kontrolė.
Automatizavimas - išmanieji sprendimai: kambariniai termostatai su servopavaromis, programuojami termostatai, išmanieji termostatai su interneto ryšiu. Žemiau išvardinti variantai dažnai naudojami siekiant didesnio komforto ir energijų taupymo. Servopavaros gali būti nustatytos kaip normaliai atidarytos arba normaliai uždarytos, priklausomai nuo siurblio veikimo pobūdžio. Zoninį valdymą galima įgyvendinti ir su keliomis grandinėmis, formuojant zonas.
Dažniausiai užduodami klausimai ir praktiniai patarimai
- Kokie trūksta MAIŠYMO įrenginio komponentai? - dažnai trūksta debitomačių, oro išleidimo ventilių, balanso vožtuvų arba servo pavarų; šie elementai užtikrina tikrąjį balansavimą ir automatinį reguliavimą.
- Ar galima naudoti kolektorių be maišymo įrenginio? - taip, kai šilumos nešiklis yra šildomas šilumos siurbliu arba kai grindys atitinka žemesnes temperatūras; tačiau didžiausioji dalis sistemų naudoja maišymo įrenginį norint pasiekti 35-40 °C grindų temperatūrą, ypač kai šildymo šaltinis - katilas su aukšta temperatūra.
- Kur geriausia įrengti kolektorių spintą? - dažniausiai spinta įrengiama techninėse patalpose arba koridoriuose, o kartais - sienoje, tam kad būtų patogu pasiekti išvalyti jutiklius, vožtuvus ir balansavimo įtaisus. Aukštis apie 1 m dažnai yra patogus rangos darbams.
- Kokie pagrindiniai trūkumai naudojant grindų šildymą? - pagrindinis trūkumas - inertiškumas: grindys įkaista ir atvėsta lėtai, todėl valdyti temperatūrą gali būti iššūkis. Taip pat būtina užtikrinti kokybišką vandenį, tinkamą filtravimą ir šaltinių dalies balansavimą.
Techniniai patarimai ir praktiniai rekomendacijos
Pasirenkant vamzdžius, svarbu naudoti aukštos kokybės PEX A vamzdžius ir teisingai apskaičiuoti vamzdžių diametrą pagal sistemos poreikius. Prieš betonavimą būtina įrengti kolektoriaus spintelę ir užtikrinti, kad kontūrai prasideda nuo tiekimo šakotuvo ir baigiasi grąžos šakotuve. Būtinai sumontuokite srauto matuoklius ant tiekimo (pažymėti rėmelyje) ir balansavimo vožtuvus ant grąžos atvirų, kad būtų galima tiksliai reguliuoti srautą. Po įrangos įrengimo atlikite išsamų patikrinimą, derinimą ir balansavimą, kad pasiektumėte vienodą šilumos paskirstymą visose patalpose.
Jei planuojate daugiabučiame name įrengti grindų šildymą su centralizuotu šildymu, būtina įvertinti galimas centralizuotos sistemos apribojimus ir gauti reikalingus leidimus. Taip pat svarbu įvertinti patalpų plotus, kontūrų skaičių ir pasirinktų grandinių ilgius, kad sistema būtų efektyvi ir ekonomiška.
Kolektoriaus gaminiai, komplektacijos ir pirkimo patarimai
Rinkoje rasite įvairių kolektorių: nuo paprastų iki galingų komplektų. Basiniame komplekte rasite du šakotuvus su jungtimis kontūrams; debitomačiai ir oro išleidimo ventiliai dažnai yra būtini. Didesniuose komplektuose rasite termostatus, servo pavaras ir išplėstines funkcijas - automatinius degalų sąnaudų reguliavimus, nuotolinį valdymą ir pan. Atskirai įsigyjami elementai gali būti pigesni, bet reikalauja profesionalaus instaliavimo ir tikslumo.
Jei projektas sudėtingas dėl didelio plotų skaičiaus ar skirtingų kontūrų ilgių, rekomenduojama rinktis kolektorių su srauto matuokliais ir su servo valdikliais - tai leis kurti tikslų balansavimą ir automatizuotą srauto reguliavimą kiekvienai grandinei.
Kolektorių įrengimo ir balanso praktika: išvados
Kolektorių įrengimas - tai ne tik vamzdžių sujungimas. Tai sistemos valdymo centras, kuris leidžia išnaudoti grindų šildymo pranašumus: tolygų temperatūros pasiskirstymą, komfortą ir galimybes taupyti energiją. Nepagrindus tinkamo balansavimo ir automatikos, grindys gali šilti nevienodai arba dideliškai sunaudoti energiją. Teisingas projektavimas, kokybiška įranga ir profesionalus montavimas užtikrina ilgalaikę, tvarią ir komfortišką šildymo sistemą.
Kaip veikia termostatinis maišymo vožtuvas ir montavimo vadovas
Informacija apie išmetimą ir papildomos priemonės
Dažnai įrengiant grindų šildymą būtina įdiegtų elementų sujungimą užtikrinti teisinga tvarka, o ant vamzdžio esančiam aušinimo skysčiui įrengti anti-dribimo vožtuvą gali padėti sumažinti tikimybinį srauto nukrypimą. Suprojektuotoje sistemoje svarbu užtikrinti, kad aplinkkelis būtų teisingai reguliuojamas ir, esant poreikiui, būtų galimybė pereiti nuo vienvamzdės iki dvigubos konstrukcijos. Taip pat rekomenduojama kiekvienam atskiram kontūro grandinei įrengti atskirą balansavimo vožtuvą ir srauto matuoklį.
Jei grindų šildymas yra sudėtingas arba yra didelių temperatūrų svyravimų, gali būti naudinga įjungti termoreguliaciją su histerezės algoritmu. Tačiau didelis inertiškumas (pavyzdžiui, grindims su keramikinėmis plytelėmis) gali reikalauti pažangesnio reguliavimo be tradicinių histerezės sprendimų. Pirmyn - pasirinkti TPI (savaime besimokantis) algoritmą, kuris gerina šilumos nuokrypių valdymą.
