Pirmiausia atkasti visą pamatų perimetrą ir įsitikinti, kad gerai veikia drenažo sistema arba pašalinti problemas, jeigu tokių yra. Jei pastate yra rūsys, pamatą reikia šiltinti per visą jo aukštį. Jei pastate nėra rūsio, cokolio šilumos izoliaciją galima nuleisti iki nuogrindos, bet ne mažiau kaip 600 mm nuo pirmo aukšto grindų šilumos izoliacijos. Apšiltinus pamatą, būtina įrengti vėdinamą drenuojamą nuogrindą. Jei jūsų rūsys šaltas, būtinai reikia išspręsti pirmo aukšto grindų apšiltinimą. Šiame straipsnyje aptarsime grindų įrengimo ant grunto ypatumus, reikalavimus joms, šiltinimo svarbą ir technologijas, taip pat grindų aukščio virš pamato reikalavimus.
Grindys yra svarbi pastato dalis, užtikrinanti komfortą ir energijos efektyvumą. Grindys - tai ne tik estetinė pastato dalis, bet ir svarbi atitvara, per kurią patiriami šilumos nuostoliai. Šaltos grindys gali ženkliai sumažinti komforto lygį patalpose. Todėl tinkamas grindų projektavimas ir įrengimas yra būtinas norint užtikrinti šiluminius, mechaninius ir higienos reikalavimus.
Grindų įrengimo ant grunto konceptai ir pagrindiniai šaltiniai
Dažniausiai grindys įrengiamos ant grunto ir apšiltinamos polistireniniu putplasčiu. Idealiausia, kai viršutinis grindų sluoksnis yra apie 10 cm pakilęs virš pamato. Toks aukštis leidžia užtikrinti tinkamą hidroizoliaciją ir apsaugoti grindų konstrukciją nuo drėgmės. Žinoma, svarbu apšiltinti ir pamatą, bent jau iš išorės ir apačios.
Grindų paruošimas šiltinimui tarp jų sluoksnių gali būti skirtingas: ant sutankinto žvyro klojama geotekstilė arba hidroizoliuojanti plėvelė, apsauganti viršutinius šiltinimo sluoksnius nuo vandens ir drėgmės patekimo. Dažnai naudojama stabilizuota 200 mikronų storio polietileno plėvelė.
Grindų šiltinimas yra svarbus norint užtikrinti pastato energijos efektyvumą ir komfortą. UAB „Kauno šilas" gamina baltojo polistireninio putplasčio plokštes Šiloporas ir pilkas putplasčio plokštes Šiloporas Neo. Pilkasis putplastis yra šiltesnis. Jei lyginsime šilumos laidumo koeficidentus, baltojo Šiloporas EPS70 turi 0,039 W/(m·K), o pilkojo Šiloporas EPS80N - 0,032 W/(m·K).
Putplastis grindims šiltinti parenkamas pagal numatomas apkrovas. EPS70 tinkamas esant grindų apkrovai iki 2100 kg/m², EPS100 - iki 3000 kg/m². Polistireninio putplasčio sluoksnio storis priklauso nuo numatomos pastato energinio efektyvumo klasės. Norint pasiekti A++ energinę klasę, šiluminė varža turi būti apie 8,3 m²·K/W.
Grindų danga ir garso izoliacija
Prieš dešimtmetį daugelis gyventojų skundėsi prasta garso izoliacija; dabar grindų įrengimo sluoksniai sukuria geresnį balansą tarp šilumos ir garso. Grindų danga dažnai pasirinkta iš vinilinių, laminato ar keraminių plytelių, priklausomai nuo patalpų paskirties ir apkrovų.
Grindų konstrukcijoje svarbu išlaikyti tinkamą siūlių išsidėstymą ir užtikrinti, kad siūlių atstumas būtų nuoseklus: kai šilumos izoliacija sudaryta iš kelių sluoksnių, plokščių siūlės neturi sutapti. Virš šilumos izoliacijos dedamas skiriamasis sluoksnis, dažnai plėvelė arba geotekstilė, kad betonas ar skiediniai neprasiskverbtų į šilumos plokščių siūles.

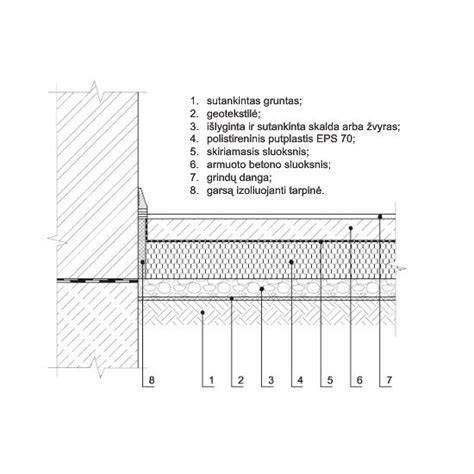

Grindų šiltinimas ant grunto: tipiniai sluoksniai
Ant sutankinto grunto klojama 200 mikronų storio polietileno plėvelė, o virš jos - 2 eilės ar daugiau Šiloporas put plasčio plokščių. Tarp plokščių būtina užtikrinti tarpus nuo 2-3 mm, kad siūlių užpildai būtų tvirti ir lygūs. Ant šilumos izoliacinio sluoksnio dedamas skiriamojo sluoksnio sluoksnis, o virš jo - armatūros tinklas ir betonas.
Grindims virš grunto yra rekomenduojamas EPS plokščių sluoksnis. EPS70 pasirinkimas taikomas gyvenamosioms patalpoms; didesni apkrovų reikalavimai reikalauja EPS100 ar didesnių atsparumų. Tarp plokščių siūlių būtina naudoti izoliacines juostas, o siūlių užpildymui - putplasčio atraižas, kad išvengti šilumos tiltelių.
Juodgrindės ir grindų šiltinimo logika
Juodgrindės - grindų konstrukcijos pagrindas, kuris anksčiau buvo įprastas naudojant lagų konstrukciją. Dabar, kai kuriuose projektuose toleruojama grindų danga tiesiai ant sutankinto grunto, tačiau esant gruntiniam vandeniui ar didelioms apkrovoms, juodgrindės vis dar yra rekomenduojamos. Juodgrindės formuojamos iš smėlbetonio mišinio, storis 50-100 mm. Po jų gali būti drenažo sprendimai, jei gruntinis vanduo kelia grėsmę grindų pagrindui.
Jeigu gruntinis vanduo nėra aukštas, galima vengti juodgrindių ir imtis „sumuštinio“ sprendimo: nuimamas paviršinis gruntas, užpildoma 10-15 cm skaldos arba žvyro, sutankinama ir užtikrinamas lygus pagrindas šilumos plokštėms. Tokiu atveju grindų konstrukcija sukuria gerą hidroizoliaciją ir apsaugo šilumos izoliaciją nuo drėgmės.
Grindų šiltinimas ir statybinės technologijos senųjų pastatų atnaujinime
Senų pastatų grindys dažnai įrengtos ant lagių. Jei planuojama jų šiltinimo, galima klojti termoizoliaciją tarp lagių arba purkšti poliuretano putas. Jei reikia įbetonuoti naujas lagas, būtina įbetonuoti bent 5 cm aukštus betono stulpelius ir tarpus užpilti polistireniniu putplasčiu. Tokiu atveju grindys lieka šiltos ir garso izoliacija pagerėja.
Sausosios grindys - alternatyva tiems, kur nereikia šlifuoti išlyginto betono sluoksnio. Sausos grindys montuojamos ant biraus sluoksnio, be drėgmės ir ilgo džiūvimo laikotarpio. Tokios konstrukcijos leidžia greitai įrengti galutinę dangą ir sumažina statybinių drėgnių riziką.
Sausos grindys: plokštės, plėvelės ir klojimas
Sausos grindys gali būti įrengiamos su Knauf Brown arba Knauf Brio plokštėmis, kurios sudaro plaukiojančią grindų konstrukciją. Garso izoliacija gali būti iki 22 dB (virš medinių sijų perdangų - iki 17 dB). Ant sausų grindų galima klijuoti beveik visas galutines dangas, išskyrus kai kurias didesnio storio medines dangas klijuojant tiesiog ant Knauf Brown plokščių. Keraminės plytelės ant sausų grindų yra įmanomos su tam tikrais apribojimais, plytelių dydis rekomenduojamas iki 30x30 cm.
Norint įrengti sausąsias grindis, reikia tinkamai paruošti pagrindą: perimetrinė garso izoliacijos juosta, biraus sluoksnio išliejimas, plokščių klijavimas plaukiojančia konstrukcija, siūlių glaistyti nereikia pirmą kartą. Antras sluoksnis klijuojamas skersai pirmojo, tarpai tarp plokščių užpildomi klijais, siekiant užtikrinti ilgaamžiškumą.
Tam tikslui naudojamos įrankių ir normatyvinės gairės
Gręžtinių pamatų įrengimą prižiūri šie pagrindiniai normatyviniai dokumentai: STR 1.03.02:2008, STR 2.01.01(1):2005, STR 2.02.02:2004, STR 2.05.03.2003, LST EN 1997-1:2005, RSN 91-85 Gręžtinių pamatų projektavimas ir statyba, STR 2.05.05:2005, STR 2.05.08:2005, STR 2.05.04:2003, LST EN 206-1:2002, LST 1346:2005. Taip pat atsižvelgiama į konkrečius projekto duomenis ir apkrovų vertes.
Finnfoam siūlo U formos formavimo sprendimą rostverko įrengimui - iš ekstrudinio polistireninio putplasčio (XPS). Tokiu būdu vienu įrengimo etapu suformuojamas klojinys rostverko išliejimui ir apšiltinami pamatai iš trijų pusių. Maksimalus rostverko aukštis gali būti iki 56 cm.
Grindų aukščio virš pamato reikalavimai ir praktiniai patarimai
Idealiausia, kai viršutinis grindų sluoksnis yra apie 10 cm virš pamato. Toks aukštis užtikrina hidroizoliaciją ir apsaugo grindų konstrukciją nuo drėgmės. Jei pamatai šiltinti iš išorės arba apačios, reikia laikytis grandinės nuostatų - šilumos tilteliai turi būti kuo labiau sumažinti.
Kai grindys ant grunto, būtina užtikrinti, kad grunto sluoksnis būtų laidus vandeniui, o termoizoliacija apsaugota nuo drėgmės. Jei gruntinis vanduo aukštas, reikia įdiegti juodgrindes arba kitą tvirtą pagrindą su hidroizoliacija.
Santrauka: svarbiausios gairės grindims virš pamato
- Atlikite pamatų perimetro patikrinimą ir įsitikinkite, kad drenažas veikia tinkamai.
- Jei rūsys yra šaltas, išspręskite pirmo aukšto grindų apšiltinimą.
- Naudokite Šiloporas EPS plokštes grindų šiltinimui ant grunto (EPS70/EPS80N/EPS100 pagal apkrovas).
- Klojimas turi būti užbaigtas su skiriamuoju sluoksniu ir tinkamu plėvelių/geotekstilės sluoksniu.
- Apsvarstykite juodgrindžių įrengimą esant gruntiniam vandeniui arba didelėms apkrovoms.
- Sausos grindys yra greitas ir švarus sprendimas, ypač renovacijos laikotarpiu, kai reikia išvengti drėgno išlyginimo betonu.
- Grindų klojimas ir šiltinimas turi atitikti atitinkamus normatyvus ir projektinius sprendimus.
Grindų izoliacija
Galimos grindų dangos ir jų taikymas
Vinilinės grindys (PVC) ir laminatas yra populiarios grindų dangos vidaus patalpose. Keraminės plytelės tinka drėgnoms zonoms ir sausoms grindims, o jų dydis bei klijavimo būdas priklauso nuo grindų konstrukcijos. Sausos grindys leidžia greitai įrengti galutinę dangą ir pagerina garso izoliaciją.
Grindų išdėstymo ir projektavimo gotovi variantai
- Nuimamas paviršinis gruntas, 10-15 cm smėlio ar žvyro sluoksnis, sutankintas vibro plokšte.
- Aukštos kokybės geotekstilė ar hidroizoliacinė plėvelė ant sutankinto pagrindo.
- Du sluoksniai šilumos izoliacijos plokščių (Šiloporas EPS), tarpai užpildomi plokštėmis ir siūlėmis su atraižomis.
- Skiriamojo sluoksnio uždėjimas (plėvelė ar geotekstilė) ir armatūros tinklo dėjimas.
- Betoninis arba keramzito sluoksnis virš armatūros, oro džiūvimo kontrolė ir galutinė grindų danga.
