Rekuperacinė sistema - tai modernus sprendimas, užtikrinantis nuolatinį šviežio oro tiekimą į patalpas ir pašalinantis užterštą orą, tuo pačiu sumažinantis šilumos nuostolius. Šios sistemos ypač aktualios sandariuose, gerai apšiltintuose namuose, kur natūrali ventiliacija yra ribota. Rekuperatoriaus įrengimas virš perdangos yra vienas iš populiariausių montavimo būdų, leidžiantis paslėpti įrangą ir ortakius, taip išsaugant estetinį patalpų vaizdą. Šiame straipsnyje pateikiama išsami rekuperatoriaus įrengimo virš perdangos montavimo instrukcija, apimanti visus svarbiausius etapus nuo pasiruošimo iki galutinės apdailos. Straipsnis skirtas tiek patyrusiems meistrams, tiek pradedantiesiems, norintiems savarankiškai įsirengti rekuperacinę sistemą.
Kas yra rekuperatorius ir kodėl jį rinktis?

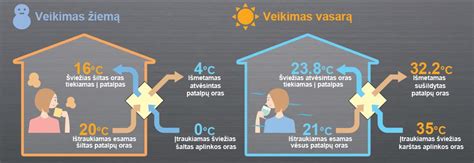

Rekuperatorius - įrenginys, kuris iš patalpų šalinamame ore esančią šilumą perduoda į įeinantį šviežią orą. Tokiu būdu vėdinimas vyksta be didelių šilumos nuostolių, o tai leidžia sutaupyti iki 25-40 % šildymui reikalingos energijos. Tinkamai sumontuotas rekuperatorius gerina patalpų mikroklimatą, mažina energijos sąnaudas ir didina gyvenimo komfortą. Rekuperatoriaus įrengimas bute - tai kasdienis komfortas, mažesnės šildymo sąnaudos ir efektyvus drėgmės valdymas. Ši sistema užtikrina nuolatinį šviežio oro tiekimą. Proceso metu vyksta oro ir energijos apsikeitimas tarp lauko ir vidaus patalpų. Dėka aukšto energinio efektyvumo, į vidų grąžinama daugiau nei 80%, o kartais net iki 92% šilumos. Tai ženkliai sumažina išlaidas šildymui. Taigi, rekuperatorius yra šiuolaikiškas ir ekonomiškas vėdinimo sprendimas, puikiai tinkantis butams, namams ir komercinėms patalpoms. Rekuperacinė sistema šiandien tampa vienu svarbiausių šiuolaikinio būsto elementų. Ji užtikrina nuolatinę oro apykaitą, mažina drėgmės perteklių ir padeda išlaikyti komfortišką mikroklimatą visus metus.
Rekuperatorių tipai ir jų charakteristikos
Rinkoje siūloma įvairių tipų rekuperacinės sistemos, todėl svarbu pasirinkti tinkamiausią variantą, atsižvelgiant į patalpų plotą, gyventojų skaičių ir individualius poreikius. Efektyvumas yra vienas iš svarbiausių kriterijų renkantis rekuperatorių. Plokšteliniai rekuperatoriai - vieni iš paprasčiausių ir plačiausiai naudojamų. Jie naudoja plokšteles, pagamintas iš metalo ar plastiko, kad atskirtų išeinantį ir įeinantį orą. Šiluma perduodama per šias plokšteles, tačiau oras nesusimaišo. Priešpriešinių srautų plokšteliniai pasižymi dideliu šilumos atgavimo efektyvumu, tačiau žiemą gali užšalti. Rotaciniai rekuperatoriai turi besisukantį šilumokaitį ir gali pasiekti aukštesnį efektyvumą bei būti mažiau linkę užšalti. Entalpiniai rekuperatoriai gali atgauti tiek šilumą, tiek drėgmę iš išeinančio oro, todėl šildymo sezonu išlaikoma optimalus mikroklimatas. Rotaciniai ir entalpiniai šilumokaičiai dažnai viršija plokštelinius dėl aukštesnio efektyvumo, o plokšteliniai modeliai dažnai yra pigesni.
Rekuperatorų tipų palyginimas
- Tipo: Plokšteliniai - Šilumos atgavimo efektyvumas: didelis; Drėgmės atgavimas: nėra; Užšalimo rizika: yra (reikia apsaugos); Kaina: žemesnė.
- Rotaciniai - Šilumos atgavimo efektyvumas: aukštesnis; Drėgmės atgavimas: dalis; Užšalimo rizika: mažesnė; Kaina: vidutinė.
- Entalpiniai - Šilumos ir drėgmės atgavimas: aukščiausias; Užšalimo rizika: maža; Kaina: aukštesnė.
Pasiruošimas rekuperatoriaus montavimui virš perdangos
Prieš pradedant montavimo darbus būtina atidžiai pasiruošti: pasirinkti tinkamiausią sistemą, paruošti įrankius ir medžiagas, taip pat įrengti patalpas, kur bus montuojama įranga. Pirmiausia atliekamas objekto vertinimas - įvertinamos patalpų paskirtys, plotas, aukštis, izoliacija ir galimybės pravesti ortakius. Atliekami oro srautų skaičiavimai, remiantis žmonių skaičiumi ir numatyta patalpų paskirtimi. Rengiama ortakių schema, kuri užtikrina efektyvų ir tolygų oro paskirstymą visuose kambariuose. Techninės patalpos - optimalus pasirinkimas - dažniausiai montuojamas katilinėse, sandėliukuose, garaže ar specialiai tam skirtoje techninėje patalpoje. Prieinamumas aptarnavimui - rekuperatorius turi būti lengvai pasiekiamas techninei priežiūrai, filtrų keitimui ir sistemos patikrai. Prieš pradedant montavimo darbus įsitikinkite, kad virš perdangos yra pakankamai vietos rekuperatoriui ir ortakiams. Taip pat reikia pasirūpinti, kad montavimo vietoje nebūtų kliūčių, tokių kaip vamzdžiai ar elektros laidai.
Būtini įrankiai ir medžiagos
Norint sėkmingai įrengti rekuperacinę sistemą virš perdangos, reikės šių įrankių ir medžiagų: rekuperatorius, ortakiai (skardiniai arba plastikiniai), difuzoriai (125 mm arba 100 mm skersmens), lanksti gofra (difuzorių pajungimui prie skardinių ortakių), savigręžiai varžtai, gipso kartono plokštės, glaistas, stiklo audinys, gruntas, dažai (lubų spalvos), matavimo ruletė, grąžtas, atsuktuvas, peilis gipso kartonui, šlifavimo popierius, teptukas arba volelis dažymui.
Rekuperatoriaus ir ortakių montavimas: žingsnis po žingsnio
Montavimas dažnai atliekamas dvejais etapais: pirmiausia išvedžiami ortakiai, oro ištraukimo ir įleidimo grotelės, o antrame etape - pats rekuperatorius. Dažniausiai jis įrenginėjamas techninėje patalpoje, sandėliuke ar palėpėje. Ortakių išvedžiojimas prasideda nuo rekuperatoriaus iki patalpų, kur bus įrengti difuzoriai. Orkaitės gali būti skardiniai arba plastikiniai; plastikiniai lengvesni ir lengviau pritaikomi. Ortakiai gali būti vedami apšiltinimo sluoksnyje, bet būtina užtikrinti tinkamą izoliaciją. Oro srautų matavimai padeda sureguliuoti įrenginį pagal reikiamus parametrus. Difuzoriai ir kolektoriai pajungiami prie ortakių; įrengiant skardinius ortakius - naudojama lanksti gofra difuzorių pajungimui.
Rekuperatoriaus tvirtinimas - prie lubų arba sienos, kad užimtų kuo mažiau vietos ir būtų patogu prižiūrėti. Elektros pajungimas atliekamas pagal gamintojo instrukcijas. Sistemos paleidimas ir reguliavimas: įjunkite, nustatykite norimą oro srautą ir temperatūrą, atlikite testavimą - matuojamas oro srautas, sandarumas ir šilumos grąža.
Difuzoriaus montavimo ypatumai
Difuzoriaus montavimas turi didelę įtaką sistemos veikimui ir estetinei išvaizdai. Galimi pajungimo diametrai: 125 mm ir 100 mm. Difuzoriai tinka 1 ir 2 sluoksnių gipso luboms. Difuzorių montavimas naudojant lanksčią gofrą arba tiesiai į pajungimo vamzdį. Tvirtinimas - savisriegiais varžtelių, apdaila - išlyginta, armuota stiklo audiniu, gruntavimo ir dažymo ta pačia lubų spalva. Skirtingoms situacijoms gali prireikti 90 laipsnių posūkio difuzoriaus permontavimui, kad tvirtinimo detalės atsistotų ant gipso plokštės. Svarbu atsižvelgti į atstumą nuo lubų iki vamzdžio arba dangos krašto, priklausomai nuo tipo difuzoriaus.
Svarbūs aspektai montuojant difuzorius: atstumo matavimas, erdvės poreikis, lubų profilių išpjovimas. Jei lubų profilių plote yra padidintos skylės, jas reikia išpjauti, kad difuzorius įlįstų. Difuzoriaus mova įstatoma į pajungimo vamzdį, o difuzorius sujungiamas su fasados ar lubos paviršiumi. Tvirtinimas - savisriegiais varžteliais, apdaila - pilnai dažoma toje pačioje spalvoje.
Kainos ir finansinė parama rekuperatoriui įrengti
Rekuperatoriaus montavimo kaina Lietuvoje priklauso nuo pastato ploto, įrenginio galingumo, ortakių ilgio bei sudėtingumo, taip pat nuo pasirinktų medžiagų ir montavimo būdo. Baziniai modeliai kainuoja apie 1000-1500 EUR, aukštesnės klasės rekuperatoriai gali kainuoti 2500 EUR ir daugiau. Kaina priklauso nuo įrangos tipo, projekto sudėtingumo ir individualių poreikių. Išlaidų dalį gali sumažinti finansinė parama: APVA periodiškai skelbia kvietimus gyventojams kompensacijai už energiją tausojančių vėdinimo sistemų diegimą. Rekuperatoriaus įrengimas - tai ilgalaikė investicija į namų komfortą, sveiką mikroklimatą ir mažesnes šildymo išlaidas. Kainai įtakos turi ir oro paskirstymo sistemos architektūra, montavimo sprendimai ir pasirinktas modelis.
Rekuperacinės sistemos priežiūra
Svarbu nuolat prižiūrėti komponentus, ypač filtrus. Laiku keičiami ar valomi filtrai padeda palaikyti švarų orą ir apsaugo įrenginį nuo užsiteršimo. Tinkamai suprojektuota ir sumontuota sistema tarnaus dešimtmečius, o reguliarus aptarnavimas užtikrins efektyvumą daugelį metų. Profesionalios montavimo paslaugos: montavimas yra atsakingas darbas, o profesionalus darbas užtikrina tylų, efektyvų veikimą ir komfortą gyventojams.
Žingsniai į įrengimą virš perdangos: praktiniai patarimai
Užtikrinti sėkmingą montavimą padeda detalių planavimas ir iš anksto parengtas projektas. Vienas iš populiarių sprendimų - gipso kartono lubos, kurios leidžia paslėpti elektros instaliaciją, ventiliacijos ortakius, įmontuoti šviestuvus, o kartais - sukurti gerą akustinį mikroklimatą. Gipso kartono lubų rėmo montavimas gali būti skirtingas: metalinis, medinis ar GK plokščių rėmas. Rėmo konstrukcija turi būti tvirta, lygiai horizontali, o vėliau GK plokštės pritvirtinamos savisriegiais varžtais su pakankamu atstumu nuo kraštų. Plyšiams ir siūlėms reikia užpildymo glaistu ir apsaugos tinklu (armavimu). Priemonės ir įrankiai: perforatorius, grąžtas, žirklės, metalo pjūklas, plaktukas, nivelyras, kibiras, standus rėmas, gaubtai ir kt.
Įdiegus sistemą svarbu atkreipti dėmesį į vėdinimo difuzorių pasirinkimą ir jų tvirtinimo būdus, nes jie turi didelės įtakos triukšmui ir efektyvumui. Spręsdami, kokią sistemą pasirinkti, atsižvelkite į buto ar namo dydį, lubų aukštį, išorės temperatūras, bei norimą energijos taupymą. Montavimo metu gali tekti atlikti korekcijas dėl skirtingų lubų aukščių ar kambarių planų, todėl planavimo fazėje būtina sukurti tikslų projektą.
Difuzorių ir ortakų pasirinkimas: praktiniai nuorodos
Kiekvienas difuzorius gali turėti iki trijų ortakių kilpų; daugiau nei du dažnai nerekomenduojama, nes gali būti triukšmas ir netolygus oro paskirstymas. Planuojant vėdinimo sistemą būtina įrengti oro tiekimo ir išmetimo difuzorius kiekvienoje patalpoje. Lanksčios ortakių sistemos suteikia lankstumą mažose patalpose, gali būti montuojamos po lubomis, grindimis ar įtvirtinamos į betoną. Plastikiniai ortakiai su lengva įranga dažnai pasirenkama kaip higieniškesnis ir ilgaamžiškesnis sprendimas, skirtingai nei metaliniai ortakiai, kurių paviršius kaupti dulkių ir turi mažesnį sandarumą. Didelis diametras (pvz., 75 mm arba daugiau) leidžia daugiau oro per vieną ortakį, tačiau gali reikšti didesnį lubų aukščio sumažėjimą. Renkantis ortakius svarbu užtikrinti jų kokybę, tinkamą oro srauto paskirstymą ir tylų darbą.
Galiausiai: ar verta įrengti centrinę vėdinimo sistemą blokiniame name?
Taip, galima įrengti centrinę vėdinimo sistemą blokiniame name, tačiau būtina paruošti išsamų projektą. Ortačių tinklas turės pasiekti gyvenamuosius kambarius, o įrenginiai gali būti montuojami patalpose arba išorėje. Daugeliu atvejų rekomenduojama įrengti visą arba dalinę rekuperacijos sistemą su centralizavimu, atsvara gali būti išskirta į kelias zonas. Jei lubų aukštis mažesnis, galima apsvarstyti mini rekuperatorius, montuojamus per išorinę sieną, tačiau tikėtina, kad teks įrengti papildomą išorės oro šildymo elementą, kad apsaugotumėte įrenginį nuo šalčio. Reikia įvertinti balkono vietos, nes balkonų aspektai gali riboti oro paėmimo/vėdinimo taškus. Taip pat turėsite susitaikyti su būtinybe išvesti orą į lauką per fasadą, jeigu gyvenate daugiabutyje. Kiekvienas projektas yra individualus, todėl specialistai gali pasiūlyti skirtingus sprendimus. Galime nemokamai paruošti preliminarią projekto sąmatą ir rekomenduoti optimaliausią sprendimą jūsų patalpoms.
Rekuperatoriaus, vėdinimo sistemos montavimas ir priežiūra
Šiame straipsnyje apžvelgta, kaip paslėpti ortakius po apdaila, atsižvelgiant į įvairius rekuperacijos tipus, montavimo etapų seką, difuzorių pasirinkimą, kainų aspektus ir galimą finansinę paramą. Taip pat pateikta praktinių patarimų dėl lubų renovacijos, rėmų pasirinkimo ir ortakių išvedžiojimo specifikų, kurie užtikrina tylų, energiją taupantį ir estetiškai patrauklų rezultatą. Kiekvienas projektas yra unikalus, todėl profesionalų suprojektuota ir įrengta sistema suteikia komfortą, sveiką mikroklimatą ir efektyvų energijos vartojimą daugelį metų.
