Grindinio šildymo principai, projektavimas ir įrengimas ant specialių putplasčio plokščių yra aktuali tema norint užtikrinti komfortą namuose. Šildomų grindų temperatūra yra žematemperatūrio pobūdžio, o optimalus paviršiaus temperatūros taškas - apie 24 laipsnius Celsijaus; kai namo šilumos nuostoliai didesni, galima kelti paviršiaus temperatūrą iki 27-28 laipsnių C, bet aukštesnė vistiek nėra komfortiška. Tačiau daugelis klaidingų įsitikinimų kyla iš nekokybiško įrengimo arba netinkamų sąlygų, todėl siekiama užtikrinti sandarumą ir mažus šilumos nuostolius.
Grindinio šildymo principai ir sausasis vs šlapiasis sprendimas

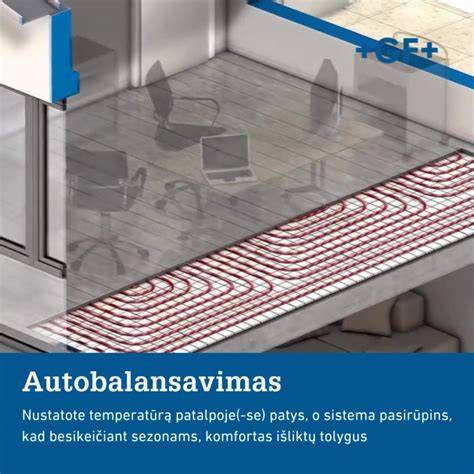

Didžiausia į grindų vamzdyno kontūrą patiekiamo vandens temperatūra siekia apie 35-55 laipsnius C, o grindų paviršiaus temperatūra - iki 28 laipsnių C. Skirtumas su radiatoriais akivaizdus: radiatoriams įprasta vandens temperatūra 60-80 laipsnių C. Šiltas vanduo tekėdamas vamzdžiais sušildo betoną, kuris gerai akumuliuoja šilumą ir tolygiai ją perduoda patalpai. Šiluma kyla iš paviršiaus į viršų ir maišosi su patalpos oru, užtikrindama nedidelį temperatūros skirtumą per aukštį.
Be “šlapiojo” grindinio šildymo, egzistuoja ir sausasis sprendimas: vamzdeliai įmontuojami į specialias reflektorines plokštes, ant kurių tiesiasi grindų dangos. Vanduo šildymo vamzdeliais perduoda šilumą plokštėms, kurios išspinduliuoja ją į viršų. Plokštės atlieka betono funkciją ir užtikrina tolygų šilumos paskirstymą.
Projektas ir skaičiavimai
Norint pasiekti tikslų šilumos balansą, grindų šildymo projektas būtinas. Jame atsižvelgiama į grindų dangos šilumines charakteristikas, baldų išdėstymą, namo šilumos nuostolius ir šilumos šaltinį. Profesionalai nustato vamzdžių skersmenį, žingsnį, betono sluoksnį, izoliaciją ir šiluminės varžos reikalavimus. Paprastai projektas apima kontūrų paskirstymo tolygumą, apskaičiuojamą srautą kiekviename kontūre ir maksimalų vandens temperatūros diapazoną, kuris dažnai svyruoja nuo 25 iki 55 laipsnių C.
Reikšminga detalė - maksimalus vieno kontūro vamzdynų ilgis (dažnai neviršija 80 m) ir didžiausia vandens temperatūra, kuri turi būti apribota iki 50 laipsnių C naudojant patikimą šilumos šaltinį. Pasirengusiam projektui būtina nurodyti grindų pagrindo šiluminę var
Kaip pajungti grindų maišymo mazgą: projektavimas, įrengimas ir valdymas
Grindų šildymas yra žematemperatūrinė sistema, kurios tikslas - užtikrinti komfortą per mažas šilumos nuostolių sąlygas. Didelę reikšmę šioje sistemoje turi pamaišymo mazgas, kuris užtikrina tinkamą vandens temperatūrą kontūruose. Be jo grindų šildymas neveiks sklandžiai - per karštas vanduo gali pažeisti dangą, o per šaltas neatitikti komforto poreikių. Todėl svarbu projektuoti, įrengti ir prižiūrėti mazgą laikantis konkrečių reikalavimų.
Grindų šildymo principai ir svarba mazgo vaidmeniui
Didžiausia į grindų vamzdyno kontūrą atitekančio vandens temperatūra gali būti apie 35-55 laipsniai C, o grindų paviršiaus temperatūra - iki 28 laipsnių C. Šiltas vanduo tekėdamas vamzdžiais šildo betono masę, kuris gerai akumuliuoja šilumą ir tolygiai šildo patalpos orą. Vertikaliame pasiskirstyme matome skirtingas temperatūras priklausomai nuo vietos aukštyje, tačiau grindų šildymas suteikia komfortą dėl erdvinio šilumos pasiskirstymo.
Pamaišymo mazgas yra įrenginys, kuris mažina arba didina karšto vandens ir grįžtamojo vandens proporcijas, kad kontūruose būtų palaikoma optimali temperatūra. Jis užtikrina, kad į grindis patektų tinkamos temperatūros vanduo, atsakantis į lauko oro sąlygas ir kitus veiksnius.
Pamaišymo mazgų tipai ir pliusai‑minusus
- Dviejų eigų mazgai su termostatiniais maišytuvais
- Privalumai: paprasta konstrukcija, žema kaina, tinkamas mažiems namams.
- Trūkumai: didesni temperatūros svyravimai, mechaninis reguliavimas, nėra išmaniųjų funkcijų.
- Trejų eigų mazgai su termostatiniais maišyklais
- Privalumai: stabiliau veikiantis, vidutinių plotų namams patrauklesnis kainos-kokybės santykis.
- Trūkumai: reguliavimas vis dar mechaninis, nėra pilnos išmaniosios adaptacijos.
- Orinis termostatas ir servopavara
- Privalumai: automatinė adaptacija prie oro sąlygų, stabilus komfortas.
- Trūkumai: aukštesnė kaina, gali reikėti išplėstinių nustatymų.
- Patalpos termostatas ir servopavara
- Privalumai: tikslus vidaus temperatūros palaikymas, gera reakcija į pokyčius iš vidaus.
- Trūkumai: lėtesnė reakcija į išorės pokyčius, kainos vidutiniškai aukštesnės.
- Išmanieji mazgai su PWM reguliavimu
- Privalumai: itin tikslus reguliavimas, galima matyti daug diagnostinių duomenų, dažnai internetu valdomi.
- Trūkumai: aukštesnė pradinė kaina, reikalingas įgūdžiai suvaldyti sistemas.
- Mazgai su kintamo greičio siurbliu
- Privalumai: didesnė energijos taupymo galimybė, mažesnis triukšmas.
- Trūkumai: kai kurios sistemos gali būti sudėtingesnės montuoti.
Projektas ir skaičiavimai: kaip teisingai suplanuoti mazgą
Projektas yra būtinas: jis atsižvelgia į namo šilumos nuostolius, kontūrų skaičių ir išdėstymą, grindų dangą ir jų šiluminę varžą. Projekto tikslas - nustatyti vamzdžių skersmenį ir žingsnį, teisingą betono sluoksnį ar šilumą paskirstančių plokščių sluoksnį, taip pat užtikrinti tinkamą srauto paskirstymą tarp kontūrų. Dažnai taikomi šilumos izoliacijos parametrai: grindų apačioje 100 mm, virš šildomų patalpų 30 mm, lauko erdvėse 150 mm.
Įrenginėjant su Thermo plokštėmis, mazgas gali būti įvairiai išdėstomas, tačiau projektas turėtų nurodyti: šiluminę varžą pagrindui po plokštėmis, vamzdžių spindulį, išdėstymo tankį, plokščių tvirtinimo būdus ir pan. Thermo plokštės užtikrina patogų montavimą, o plokštės su konusų formos laikikliais leidžia kloti vamzdelį be papildomo tvirtinimo.
Dažnai grindų plokščių komplektacijoje yra kolektoriai, balanso vožtuvai, vožtuvų dangteliai, oro ir nešvarumų atskirtuvai. AFC technologijos kolektoriai su automatiniu srauto reguliavimu padeda išlaikyti stabilų srautą ir lengvai subalansuoti kontūrus, ypač renovuojamuose pastatuose, kur gali būti keli šilumos šaltiniai.
Diegimo, testavimo ir priežiūros reikalavimai
Montavimas turi būti patikėtas profesionalams: neteisingas montavimas gali sukelti oro įsivežimą, nuotėkius ar sistemos gedimą. Prieš betonavimą būtina atlikti stiklo testą ir įsitikinti, kad nėra nuotėkio. Po betonavimo ir įrengimo svarbu tikrinti srauto reguliatorius ir manometrus, kad būtų užtikrintas pastovus srautas per visus kontūrus.
Reguliariai patikra reikalų: vienerių metų patikra gali užtikrinti, kad nėra oro kaupimosi, rodo teisingas matavimas, ar nėra nuotėkio. Taip pat reiktų atsižvelgti į kietą vandenį - kalkių kaupimąsi vamzdynuose gali paspartinti minkštinimo sistema.
Dar kartą: ką reikia žinoti prieš įrengiant mazgą
- Pasirinkite mazgą atsižvelgdami į namo plotą, šilumos poreikį ir kontūrų skaičių.
- Numatykite tinkamą siurblio greitį ir energijos vartojimo efektyvumą.
- Nustatykite optimalų temperatūros ribos intervalą grindims ir užtikrinkite, kad oizoliacija atitiktų EN 1264 ir EN 15377 reikalavimus.
- Įdiekite automatinį valdymą ir diagnostiką, kad galėtumėte stebėti temperatūras, srautą ir skaitmeninius parametrus.
- Rinkitės patikimą gamintoją (pvz. Valtec, Oventrop, Herz, Meibes, Watts) ir profesionalų montavimą.
Konkrečios praktinės gairės ir pavyzdžiai
Namams iki 100 kv. m paprastai pakanka dviejų ar trijų eigų mazgo su termostatiniais maišytuvais; papildomai galima įrengti kintamo greičio siurblį. Vidutiniam namui (100-200 kv. m) rekomenduojamas mazgas su oriniu termostatu ir servopavara. Dideliuose namuose arba su keliomis šildymo zonomis verta investuoti į išmanųjį mazgą su PWM reguliavimu ir kintamo greičio siurbliu.
Patalpų temperatūros kontrolė - tai raktas į patogumą: termostatai patalpose, vožtuvų pavaros ir kontroleriai leidžia išlaikyti pageidaujamą mikroklimatą ir sumažinti nereikalingą šildymą, kai patalpa šilta dėl papildomų šilumos šaltinių (pvz. židiniai).
Turinio santrauka: svarbiausi momentai
- Grindų maišymo mazgas reguliuoja vandens temperatūrą grindų kontūruose, užtikrina tolygų šilumos paskirstymą ir apsaugo dangą.
- Projektas turi įtraukti šiluminės izoliacijos reikalavimus, kontūrų išdėstymą, vamzdžių skersmens ir žingsnį, grindų dangos šilumines charakteristikas.
- Skirtingų mazgų tipų pasirinkimas priklauso nuo namo dydžio, biudžeto ir pageidaujamo komforto lygio.
- Automatinis valdymas ir išmaniosios funkcijos suteikia patogumą ir gali sutaupyti iki keliolikos ar net 25-30 proc. šildymo išlaidų.
- Profesionalus montavimas ir reguliari priežiūra užtikrina ilgaamžiškumą ir efektyvumą.
Taip pat atliktos praktinės nuorodos: teikiama informacija apie kolektorių, šilumos šaltinių integraciją, testavimą prieš betonavimą ir reikalingus matmenis. Pritaikant įvairias technologijas, galima pasiekti aukštą komfortą ir efektyvumą namuose bei renovuojamuose pastatuose.
