Infraraudonųjų spindulių šiluma šildo ne tik orą, bet ir objektus kambariuose: grindis, sienas, sunkiuosius baldus. Skirtingai nei radiatoriniame (konvekciniame) šildyme, infraraudonųjų spindulių šildymas sumažina oro džiūvimą ir neleidžia dulkėms ir alergenams cirkuliuoti oru. Pavyzdžiui, išvykdami dienos metu į darbą galite nustatyti šildymo sistemą dirbti žemesniu pajėgumu. Lygiai taip pat, galite išjungti šildą nakties metu, kada norisi miegoti vėsesnėse patalpose. O tuo pačiu, ne visas patalpas namuose žmonės naudoja vienodai dažnai. Ieškote būdo efektyviai ir komfortiškai šildyti savo patalpas? Susisiekite su grindu-sildymas.lt profesionalais ir mes pakonsultuosime jus tiek dėl grindinio šildymo įrengimo, tiek dėl jo valdymo klausimų.
Elektrinių ir vandens grindų šildymo įrengimų apžvalga
Šildomų grindų sistemos gali būti elektrinės arba vandens pagrindu. Elektrinės grindys naudoja elektros energiją šilumai generuoti, įrengimas nereikalauja sudėtingų vamzdynų ar katilų, ir paprastai yra pigesnės mažose patalpose. Įrengimas sausuoju būdu sutrumpina laiką, o kilimėliai ar plėveliniai tinkleliai dažnai turi galingumo specifikacijas, pvz., 150 W/m2. Elektriniai šildymo kilimėliai ir plėvelės gali būti kilnojami ant polistireninio putplasčio sluoksnių, o jų intensyvumo reguliavimas vyksta per įtampos keitimą arba pertermuotas kartais naudojant balansuojančius kolektorius.
Vandens šildomos grindys naudojamos šiltą vandenį, kuris cirkuliuoja vamzdžiais po grindimis. Įrengimas yra sudėtingesnis ir brangesnis, reikalaujantis profesionalų įgūdžių. Didžiausia vandens temperatūra kontūruose dažnai svyruoja 25-55 laipsnių C, o grunto paviršiaus temperatūra gali siekti apie 28 laipsnius C. Paprastai radiatoriai naudoja 60-80 laipsnių C temperatūrą vanduo priteka. Vandens grindinio šildymo šiluma kaupiasi betone, kuris tolygiai skleidžia šilumą į patalpą, o šiluma kyla į viršų ir sumaišosi su patalpos ora.
Šilumos paskirstymo konstrukcijos: nuo grindų iki viršūnės

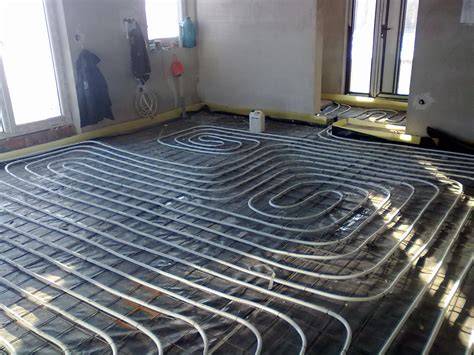

Šildomų grindų „šlapiojo“ tipo konstrukcijoje vamzdžiai užliejami betonu ir dažnai naudojami šilumos izoliacijos sluoksniai bei paklotos plokštės. Thermo plokštės iš putplasčių su grafito priedais (NEO tipo) suteikia tvirtumą, izoliaciją ir palengvina vamzdžių tvirtinimą. Plačiai naudojami izoliacijai putplasčiai, o plokščių paviršius yra reljefinis, kad vamzdeliai laikytųsi stabiliai. Thermo plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant lygaus putplasčio pakloto, suteikdamos saugų ir efektyvų šildymą.
Klojant elektrinį grindų šildymą, svarbu užtikrinti tolygų šilumos paskirstymą per visą plotą. Montuojant plėvelę ar tinklelius pirmiausia įrengiama šilumos paskirstymo plėvelė, o po to - šildymo kabeliai ar vamzdžiai. Vamzdžiai dažnai įtvirtinami prie armavimo tinklelio plastikais dirželiais; svarbu laikytis tarpusavio atstumų (dažniausiai 10-30 cm), priklausomai nuo dangos ir šilumos poreikio. Ant plėvelės įstatomas temperatūros daviklis, kuris siunčia signalus į termostatą. Dėl to galima tiksliai reguliuoti šilumos paskirstymą visame plote.
Valdymo sistemos ir termostatai
Termostatai yra būtini grindinėms šildymo sistemoms siekiant komforto ir energijos ekonomijos. Ekonominės klasės termostatai įjungia/ išeinva šildymo kilimėlius ar plėveles ir nustato konkrečią temperatūrą rankiniu būdu. Vidutinės klasės termostatai turi programavimo galimybes: jų funkcijos dažnai apima paros ir savaitės režimą. Modernūs išmanieji termostatai gali būti reguliuojami nuotoliniu būdu per internetą arba mobiliąją programėlę, o kai kurie modeliai turi geolokaciją, automatinį pradėjimą ar mokymosi funkcijas. Populiariausi gamintojai: Danfoss, Honeywell (Resideo), Nest, Heatit, Devi.
Termostatai su jutiklių blokais skirtos daugiamoduliams sprendimams: vienas centrinis valdiklis gali valdyti kelis kambarius. Reikšminga klaida - vienas termostatas visam namui. Tokiu atveju skirtingų kambarių poreikiai neišpildomi: miegamajame gali būti per šalta, o virtuvėje - per karšta. Todėl patogu zonavimas: kiekvienas kambarys ar funkcinė zona turėtų turėti atskirą termostatą. Pradinė investicija didesnė, tačiau atsipirkimas per 2-4 šildymo sezonus.
Programavimas yra kritiškai svarbus: grindų šildymas pasižymi inercija - įšyla ir atšąla lėčiau nei radiatoriai. Tai reiškia, kad reikia planuoti „early start“ scenarijus ir suprasti, kiek laiko užtruks įšilti patalpas. Pavyzdžiui, darbo dienomis galima naudoti tokį grafiką: ryte dalinai šildyti, dieną sumažinti, po pietų vėl įjungti, o vakare - komforto režimu. Svarbu neleisti temperatūrai nukristi žemiau 15-16 laipsnių C, nes tai padidina energijos sąnaudas grįžus atšalus.
Elektrinių grindų termostatai dažnai yra 230 V arba 24 V, su atitinkamais apkrovos reikalavimais. Jei šildymas yra didelis, gali prireikti galingesnio termostato arba papildomo relės/ kontaktoriaus. Vandens grindų šildymo termostatai valdo servopavaras - elektrinius vožtuvus, reguliuojančius vandens srautą į kontūrus. Tokie termostatai dažnai palaiko sudėtingesnę šilumos paskirstymo logiką ir dažnai geriau tinka įrenginėjant centralizuotas sistemas su skirtingais šilumos šaltiniais.
Projektavimas ir skaičiavimai
Projektuojant grindų šildymą būtina sukurti detalią šildymo plano schemą. Projektas apima kambarių matmenis, grindų dangos šilumines charakteristikas, baldų išdėstymą, norimą oro temperatūrą patalpose ir grindų dangos šiluminę varžą. EN 1264 ir EN 15377 normativa pateikia pagrindinius duomenis: patalpų tipas, oro temperatūra, leidžiama grindų paviršiaus temperatūra, grindų šildymo sistemos galia. Patikimos įmonės turi standartines grindinio šildymo projektų sąlygas: vandens temperatūra vamzdeliuose dažnai svyruoja nuo 25 iki 55 laipsnių C, vamzdžių atstumai - nuo 10 iki 30 cm, kontūro srauto balansavimas ir kiti elementai.
Vandens grindims naudojamas kolektorius su automatinio srauto reguliavimo technologija (AFC), leidžiantis subalansuoti srautus ir palaikyti pastovų galingumą. AFC kolektoriai leidžia užtikrinti stabilų presingą ir srautą nepriklausomai nuo kontūrų apkrovos. Plugin’ų diegimas, oro ir nešvarumų separatoriai bei užsandarintos jungtys pagerina sisteminį patvarumą. Tokie sprendimai ypač naudingi renovuojamuose pastatuose su kelių šilumos šaltinių derinimu.
Įrengimo procesas: nuo grindų paruošimo iki paleidimo
Pirmiausia būtina užtikrinti grunto tvirtumą ir lygų paviršių, naudojant drėgmės matuoklį. Izoliacijos sluoksnis turi būti išlaikomas tam, kad šiluma neprakauptų į gruntą. Ant paruošto pagrindo klijuojamos Thermo plokštės arba kiti specialūs elementai, o ant jų - vamzdžiai ar kilimėliai. Vamzdžių ilgio ir skersmens pasirinkimas priklauso nuo patalpų dydžio ir šiluminio poreikio. Vamzdžių išdėstymo schema turi užtikrinti tolygų šilumos paskirstymą ir minimalų šilumos nuostolį.
Susijungimai ir testeriamas testavimas atliekami prieš betonavimą arba prieš užbaigiant montavimą. Paskutiniame etape įrengiama valdymo sistema ir prijungiamas termostatas. Po įdiegimo atliekamas bandomasis paleidimas ir patikrinimas, kad įsitikintume dėl sistemos laidumo ir neperdidinto šildymo.
Praktiniai patarimai šildomoms grindims
- Optimalus grindų paviršiaus temperatūra yra apie 24 °C; viršijus 27-28 °C komfortas mažėja, o energijos sąnaudos didėja.
- Jei namas ypač sandarus ir šilumos nuostoliai nedideli, grindų šildymas tampa naudingesnis; atitinkamai rinktis žemesnę šiluminę galią.
- Grundų dangos - plytelės ar akmens masės - geriausiai praleidžia šilumą, o kilimuotos dangos gali kelti tam tikrą šilumos pasipriešinimą.
- Priimtina naudoti geoterminę arba šilumos siurblio pagrindu veikiančių sistemų junginius su grindiniu šildymu, siekiant iki 40% sumažinti šildymo išlaidas palyginus su radiatoriais.
- Grindų šildymo inercija - reikia suplanuoti laiką, kurio reikia patalpų įšilimui po darbo. Programuojami termostatai gali ženkliai pagerinti energijos vartojimą.
Dažniausios klaidos ir jų išvengimas
- Klaidingas termostato vietos pasirinkimas - venkite montuoti šalia langų, durų arba tiesioginių saulės spindulių. Geriausia vieta - vidinė siena apie 1,5 m aukštyje.
- Didelių temperatūrų šuoliai tarp dienos ir nakties - rekomenduojamas temperatūros skirtumas 4-5 °C.
- Jutiklių kalibravimo ignoravimas - tikslus matavimas užtikrina, kad grindys neperkaistų arba neveiktų neteisingai.
- Negalėjimas pritaikyti termostatų prie sistemos įtampos ir maks apkrovos - įsitikinkite, kad naudotas termostatas atlaiko sistemos apkrovą arba naudokite rele/ kontaktorių papildomai.
- Nesant zonavimo - vienas termostatas visam namui kelia kompromisus ir didina energijos išlaidas; būtina įrengti atskirus termostatus kambariams ar zonoms.
Kaip išmanieji termostatai keičia grindų šildymą
Išmanieji termostatai, tokie kaip Nest, Google Nest ar kiti Wi-Fi modeliai, gali mokytis poreikių, integruoti su namų automatikos sistemomis ir naudoti geolokaciją, kad automatiškai įjungtų/ išjungtų šildymą artėjant prie namų arba išvykus. Kai kurie įrenginiai gali naudoti „Early Start“ funkcijas, kurios pradeda šildyti iš anksto, remiantis įpročiais. Be to, šiuolaikiniai termostatai gali būti sujungti su šilumos siurblių ar kondensacinių katilų sistemomis, leidžiant optimizuoti energijos poreikį ir sutaupyti elektros ar dujų sąnaudas. Tačiau išmaniesiems termostatams būtinas stabilus Wi-Fi jungtis ir nuolatinė interneto prieiga.
6iE WiFi termostatas su SmartGeo technologija gali išmokti kasdienius įpročius ir optimizuoti šildymą pagal vartotojo grafikus. Jis gali būti valdomas per programėles ir integruoti su IFTTT, palengvindamas valdymą balsu ar kitomis su internetu prijungtomis išmaniomis sistemomis.
Santrauka apie naudą ir pasirinkimus
Šildomos grindys yra žematemperatūrio tipo šildymo sprendimas, kuris suteikia tolygų šilumos pasiskirstymą, komfortą ir energijos taupymą. Tinkamai suprojektuotos ir įrengtos sistemos gali sumažinti šildymo išlaidas iki 30% palyginti su radiatoriniu šildymu. Rinkoje gausu pasirinkčių: elektrinės šildomos grindys (kilimėliai, plėvelės) ir vandens šildomos grindys su kontūrais, kolektoriais ir termostatais. Svarbiausia - teisingas projektavimas, kokybiškas įrengimas ir tinkamas valdymas su zonavimu ir programavimu. Išmanieji termostatai suteikia papildomą patogumą ir gali prisidėti prie didesnio energijos sutaupymo.
Grindų jutiklio prijungimas prie elektrinio grindų šildymo termostato
Rekomenduojami praktiniai žingsniai įsirengiant grindų šildymą
- Susisiekite su profesionalais dėl išsamaus projekto parengimo - įvertinamas pastato šilumos nuostoliai, numatomas šilumos šaltinis ir patalpų naudojimo režimas.
- Pasirinkite grindų konstrukciją: „šlapioji“ arba sausosios plokštės (Thermo plokštės) tipo sprendimą, priklausomai nuo grindų dangos ir remonto poreikių.
- Sudarykite detalią kontūrų schemą, numatykite vamzdžių skersmenis, žingsnį ir betono sluoksnio storį (jei yra „šlapioji“ konstrukcija).
- Išsirinkite kolektorių su AFC arba tradiciniais balansavimo vožtuvais, įvertinkite galimybę įrengti pavaras, kad būtų galima valdyti kiekvieną kontūrą atskirai.
- Įrengkite termostatus - atskirus kambario termostatus zonoms, arba išmaniųjų termostatų sprendimus su programavimu ir nuotoliniu valdymu.
- Atlikite bandomąjį paleidimą, patikrinkite sistemą dėl nutekėjimų, įsitikinkite, kad grindys nėra perkaitintos.
- Reguliariai prižiūrėkite sistemą: periodiškai tikrinkite jutiklius, kalibravimą, srauto balansavimą ir švarą visose kolektorių dalyse.
