Maitinant informaciją iš čia pateikto derybinio teksto, straipsnyje nagrinėsime, kaip grindų šiltinimas ir perdangos konstrukcijos veikia patalpų šilumos ir garso izoliaciją, taip pat apžvelgsime pagrindines perdangų rūšis, jų savybes bei praktinius sprendimus grindų įrengimo procese. Darbe aptariama tarpaukštinių grindų šiltinimas, plokščių pasirinkimas, termoizoliacijos eilių kryptys ir svarbiausi įrengimo niuansai.
Perdangos - svarbiausios pastato konstrukcijos dalys
Perdangos yra vienos svarbiausių pastato konstrukcijų, atliekančios ne tik atskyrimo, bet ir laikančiąją funkciją. Tai vidaus horizontalios konstrukcijos, skiriančios pastatą į aukštus. Jos atlaiko ir perduoda į sienas arba kolonas nuolatines bei laikinas vertikaliąsias apkrovas. Tinkamai parinkta perdanga užtikrina pastato ilgaamžiškumą, saugumą ir komfortą.
Pagal funkcinius požymius perdangos skirstomos į tris pagrindinius tipus: rūsio ( virš rūsio patalpų), tarpaukštines (atskiriančias gretimus aukštus) ir pastogės (viršutinio aukšto). Be to, pagal degamumo laipsnį perdangos yra nedegamosios, sunkiai degamosios ir degamosios.
Medinės perdangos
Medinės perdangos dažnai naudotos paprastose struktūrose. Medinės sijos tarpatrapių naudojamos iki 5 m, o jų išdėstymas - periodiškas pagal apkrovas (0,6-1,2 m). Jas galima dėti viename lygyje, o jų įlinkis nuo apkrovos neturėtų viršyti 1/250 tarpatrapio.
Gelžbetoninės perdangos
Geležbetoninės perdangos dažnai pasitelkiamos monolitinėse konstrukcijose, kuriose perdangos plokštė veikia kartu su sijomis. Ypač stiprios ir standžios, kai viršutinė perdangos dalis yra plokštė, dirbanti kartu su sijomis. AB „AKSA“ siūlo kiaurymėtas gelžbetonines perdangos plokštes su plokštėmis ir įtemptomis pluoštinėmis pramoninėmis konstrukcijomis, užtikrinančiomis lygų paviršių ir efektyvų surinkimą. Standartinis plotis 1200 mm, aukščiai 200-500 mm, o plokštės turi CE ženklą ir atitinka ES normas (EC2: EN 1992).
Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45° kampu. Jos montuojamos su specialiais dangteliais, užtikrinančiais paprastą montavimą. Įvairių tipų plokščių aukščiai leidžiami pagal užsakymą (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A, HCS50).
Surenkamosios monolitinės perdangos
Surenkamosios monolitinės perdangos montuojamos iš pavienių surenkamųjų elementų, o tuščių tarpai užpildomi monolitiniu betonu. Tokios konstrukcijos jungia elementus į vieną bendrą konstrukciją ir veikia kaip monolitinės apkrovos. Paprastai naudojamos lengvasis betonas, keramikiniai blokai ir briaunotos plokštės su įtemptomis armatūromis - tai efektyvus sprendimas daugiabučių ar komercinių pastatų projektuose.
Kiaurymėtosios plokštės
Kiaurymėtosios plokštės (HCS) turi didelę laikomąją galią, lojalios įterptiems ir matoma forma per visą perdangos pločio. Jos užtikrina lygų paviršių, lengvą montavimą bei galimybę pasirinkti skirtingus aukščius (200-500 mm). Gamyba vykdoma pagal EC2: EN 1992 su EN 1168:2005 + A3:2011, CE žymėta ir sertifikuota.
Grindų šiltinimo sprendimai
Jeigu perdanga skiria dvi šiltas patalpas ar siekiama tarpaukštinių grindų šiltinimo, rekomenduojamas Finnfoam XPS izoliacijos storis yra 30-50 mm, kai izoliaciją formuoja viena plokštė. Tarp šiltos ir šaltos patalpos (pvz., rūsyje +5 °C) rekomenduojama 100-200 mm storio izoliacija. Finnfoam plokštės nors ir plonos, bet atlaiko darbo metu susidarančias apkrovas.

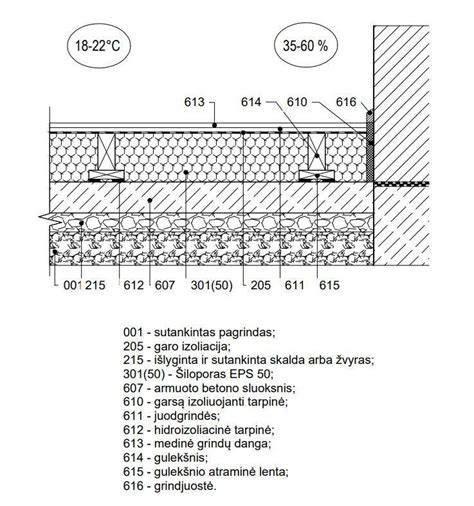

Apšiltintų pastatų grindų termoizoliacinį sluoksnį gali sudaryti viena arba keli Finnfoam plokščių eilės. Jei termoizoliacinis sluoksnis formuojamas iš vienos plokščių eilės, rekomenduojama naudoti plokštes frezuotomis briaunomis (FL, FK). Jei sluoksnis daromas iš kelių eilių - siūlės neturi sutapti; atstumas tarp siūlių turi būti ≥200 mm. Kai iš FF-PIR šilumos izoliacijos plokščių daromas tarpaukštinių grindų sluoksnis prieš išliejant betono sluoksnį, būtina padėti skiriamąjį sluoksnį (pvz., polietileno plėvelę).
Tarpaukštinių grindų konstrukcijoje svarbu, kad perdangos šiltinimo sprendimai suteiktų ne tik šiluminę, bet ir garso izoliaciją. Pavyzdžiui, tarpaukštinėms perdangoms taikomi skirtingi sprendimai, kai vienos plokštės - FL/ FK, o kitos su papildomais sluoksniais. Svarbu užtikrinti nepertraukiamą siūlių padėtį, kad šilumos tiltai būtų minimalūs.
Šilumos izoliacijos iš vidaus ir grindų šildymas
Klausimas: kaip apsišiltinti grindis iš vidaus sausuoju būdu, jei yra gelžbetoninis perdengimas? Racionalūs sprendimai apima 50 mm storio izoliacijos sluoksnį su skirtingais plokščių deriniais. Tačiau dažnai praktikoje rekomenduojama 50-75 mm izoliacijos storis, kai perdanga virš neušildomo rūsio ar pravažiavimo. Įrengiant tokias grindis po mediniais gulekšniais ant perdangos klojama hidroizoliacija, tarp gulekšnių su 10-20 mm išvarža klojama minkšta mineralinė vata. Ant izoliacijos iš šiltosios pusės įrengiama garų izoliacija ir grindų danga. Svarbu, kad grindų šilumos sluoksnis gali būti nuo 75 iki 200 mm storio, priklausomai nuo pastato paskirties ir norimos šilumos nuostolių mažinimo.
Ką naudoti grindų šiltinimui? Rekomenduojama naudoti 5x5 cm tašelius, kietojo poliuretano šiltinimo medžiagą, o iš pradžių užtikrinti hidroizoliaciją ir garų barjerą. Šiltinant, svarbu užkirsti kelią šalto oro patekimo į šiltinamąjį sluoksnį. Taip pat būtina užtikrinti tinkamą atsparumo apkrovoms bei darbus su iš anksto nustatytomis apkrovomis.
Garso izoliacija ir šiltinimo sprendimai tarpaukštėse
Tarpaukštinės perdangos turi užtikrinti smūgio garso izoliaciją. Universalios plokštės Paroc eXtra montuojamos tarp medinių perdangos laikančių sijų ir užtikrina gerą oro izoliaciją bei aukštą atsparumą smūgiams. Smūgio garso izoliacijai naudojamos specialiai Paroc SSB 2t plokštės, kurios įrengiamos ant laikančiųjų sijų ant standaus pagrindo. Tarp sienų ir perdangos būtina užtikrinti tinkamą akustiką, laikantis techninių reglamentų ir projekto reikalavimų.
Siekiant dar didesnės garso izoliacijos, gali būti įrengiamos plūdrios grindys (plaukiojančios grindys) su izoliaciniu sluoksniu ir dviem gipso kartono sluoksniais. Be to, galima įrengti pakabinamas lubas - jos taip pat padeda sumažinti garso sklidimą tarp patalpų. Mažiausias rekomenduojamas atstumas tarp perdangos ir pakabinamų lubų - 50 mm. Esant didesnei perdangai, derėtų naudoti didesnės masės gipskartonio plokštes (pvz., Knauf Silentboard, Knauf Blue) dviejų sluoksnių, su glaistytomis siūlėmis.
Jei dėl techninių aplinkybių negalima įrengti plūdriųjų grindų, paliekama galimybė įrengti pakabinamas lubas kaip antrąjį sprendimą. Šalia plaukiojančių grindų būtina įrengti konstrukcinius sprendimus, kurie užkerta kelią garso perdavimui per besiribojančias dalis. Idealus sprendimas - plūdrios grindys + pakabinamos lubos kartu, tačiau tais atvejais, kai tai neįmanoma, galima taikyti alternatyvas - bepakabių lubų sprendimus, kad pasiektume reikalingą garso izoliaciją.
Objektų įrengimo praktika ir rekomendacijos
Šilumos izoliacijai dažnai pasirenkama EPS/Nenatūralių putplastelių arba akytojo betono plokštės. Pavyzdžiui, Paroc plokštės dažnai naudojamos rūsio perdangoms, kuriose šilumos izoliacijos sprendimai derinami su nereikalingu lietimu. Gaminant šilumą izoliuojančias perdangas būtina įtraukti tinkamą tarpinę izoliaciją ir specialius griebtuvus montavimui. Perdangos gali būti montuojamos ant sienų konstrukcijų arba ant surenkamų konstrukcijų su specialiais briaunų išpildymais, kurie užtikrina tvirtą sujungimą ir mažą šilumos tiltą.
Taip pat aptariama, kad aukštose daugiaaukštėse struktūrose svarbu laikytis akustikos reikalavimų (R'w, L'n,w). Pritaikant tinkamas medžiagas, galima užtikrinti, kad garso izoliacija atitiktų naujausių statybos reglamentų reikalavimus. Plūdriųjų grindų diegimas su šilumos izoliacija - vienas iš optimaliausių sprendimų, ramiai užtikrinantis šilumos nuostolių mažinimą ir garso kokybę.
Baigiamosios rekomendacijos dėl grindų šiltinimo projektavimo
Kiekviename projekte svarbu atsižvelgti į apkrovas, perdangos masę, bei norimą garso izoliaciją. Plokščių pasirinkimas turi atitikti planuojamą apkrovą, o tarp siūlių būtina laikytis ≥200 mm. Jei planuojate didelius tarpatramius ir sunkius apkrovos reikalavimus, būtina pasikonsultuoti su inžinieriumi dėl tikslių matmenų ir armavimo sprendimų. Taip pat svarbu iš anksto numatyti hidroizoliacinius ir garų barjerinius sluoksnius, siekiant užtikrinti ilgaamžiškumą ir efektyvią šilumos apsaugą.
Tiesa apie klijavimą ir plaukiojančias grindis
Informacija apima ir konkretų praktinį pavyzdį: tarpaukštinių grindų šiltinimas dažnai reikalauja 30-50 mm Finnfoam XPS, o tarpai tarp siūlių turi būti laikomi ≥200 mm, kai eilių derinimas yra kelių plokščių. Taip pat pateikiami skirtingų perdangų tipų aprašymai ir jų savybės, kurios gali būti pritaikytos atsižvelgiant į projekto poreikius.
Grindų šiltinimas iš vidaus reikalauja kruopštumo: plėvelė, izoliacinis sluoksnis, sausųjų grindų plokštės, o ant jų plokščių suklijuojamos kelios gipso kartono plokštės arba naudojamos bepakabės lubos kaip papildoma garso izoliacija. Atsižvelgiant į naudojamas medžiagas ir apkrovą, gali būti rekomenduojama papildomai sutvirtinti sujungimus tarpusavyje ar pasirinkti papildomas garso izoliacijos medžiagas.
