Grindų šildymo kabelis DTS: techniniai duomenys, montavimas, kaina ir pasirinkimas

Grindų šildymo kabeliai yra paprastas ir efektyvus būdas užtikrinti tolygų grindinį šildymą. Jie padeda išvengti šaltų zonų ant grindų paviršiaus ir garantuoja komfortišką šilumos pasiskirstymą visame kambaryje. Šildomas kabelis padeda sukurti „nematomą“ šildymą be radiatorių ir gyvatuko, pavyzdžiui, vonios kambaryje. Švarus, minimalistinis ir estetiškas erdvių vaizdas kuria malonią ir patogią aplinką, kurioje gera būti.

Privalumai ir paskirtys

Vertinant praktinę grindų šildymo kabelių naudą, išskiriamas jų patogumas, ekonomiškumas, saugumas ir universalumas. Dėl savo lankstaus pritaikymo šildymo kabeliai yra ypač puikus pasirinkimas nestandartinio išplanavimo patalpose, kuriose sudėtinga pritaikyti šildymo kilimėlius. Šildymo kabelis yra ilgaamžis ir atsparus drėgmei, todėl jis gali būti pritaikomas ne tik gyvenamųjų kambarių, bet ir virtuvės ar vonios kambario grindų šildymui. Šildymo kabeliai naudojami tada, kai reikia apsaugoti sistemas nuo užšalimo arba užtikrinti tolygesnį paviršių šildymą.

Šildymo kabeliai pritaikomi tiek namų viduje, tiek lauke. Vidaus erdvėse jie dažniausiai naudojami grindų šildymui, kai norima tolygesnio šilumos paskirstymo ir didesnio komforto. Šildymo kabelis skirtas laukui dažniausiai naudojamas po takų, nuovažų ar laiptų danga.

Techniniai duomenys ir tipai

Pagal konstrukciją šildymo kabelis gali būti viengyslis arba dvigyslis. Viengyslio montavimas reikalauja abiejų laido galų prijungimo, montavimas sudėtingas, tačiau kaina yra žema. Pagal tipą gali būti nuolatinės galios kabeliai arba savireguliuojantys šildymo kabeliai; savireguliuojantys prisitaiko prie aplinkos temperatūros, todėl skirtingose vietose gali išskirti nevienodą šilumos kiekį.

Mūsų asortimento šildymo kabelis atitinka svarbiausius tarptautinius saugos standartus - CE, EAC, TUV, CSA. Kabelyje naudojamas solid heating core - tai vientisas laidininkas, kuris garantuoja vienodą temperatūros pasiskirstymą per visą kabelio ilgį. Dėl aukštos kokybės izoliacinių medžiagų (FEP vidinė izoliacija, PVC išorinis apvalkalas) bei aliuminio ekranavimo šis kabelis yra atsparus drėgmei, tinkamas naudoti vonios kambariuose bei kitose drėgnose zonose.

12 W/m elektrinis grindų šildymo kabelis yra modernus, efektyvus ir patogus sprendimas kiekvieniems namams. TASSU kabeliai yra 20 W/m (U = 230 V). Naudojami betoninėse grindyse. ThinMat šildymo kabelio kilimėlis grindims šildyti pirmiausia yra skirtas montuoti išlyginamajame cementiniame skiedinyje arba į plytelių klijų sluoksnį tiesiog po keramikinėmis plytelėmis, parketu ar laminatu.

Galingumas ir montavimo tankis

Grindų šildymams elektra reikalingas vos 80-120 W/m² galingumas, o visos sistemos montavimo gylis nuo grindų paviršiaus siekia vos 2,5-5 cm. Tinkamiausias grindų šildymo būdas - instaliavimas betoninėse grindyse. Paprastai, tiesioginio šildymo instaliuojamoji galia betoninėse grindyse yra 80 - 120 W/m². Priklausomai nuo patalpos termoizoliacinių savybių, drėgnumo bei vartotojo pageidavimo galima galia iki 150 W/m². Dalinai akumuliuojamam šildymui įprasta instaliuoti 100 - 150 W/m², iki 180 W/m².

Kabelio ilgis priklauso nuo to, kiek šilumos norite išgauti 1 kvadratiniame metre (W/m²) ir kokiu tankumu bus klojamos kabelio vijos. Kabeliai vienas nuo kito gali skirtis savo ilgiu, tipu, montavimo būdu ir paskirtimi. Šildymo kabeliai nėra dalinami, todėl viena svarbiausių užduočių - išsirinkti tinkamą jo ilgį. Norint apskaičiuoti, kiek metrų kabelio jums reikės būtina žinoti tikslų patalpų plotą.

Montavimo taisyklės ir eiga

Šildymo kabeliai yra išdėstomi ant specialaus tinklelio lygiais tarpais, kas 7-12 cm, vengiant lenkimo stačiu kampu. Šildymo kabelis klojamas ant armatūros tinklo ir lengvai pritvirtinamas. Armatūros tinklas būtinas tam, kad sutvirtintų perdengimo konstrukcijas. Šildymo kabelis negali būti per arti termoizoliacijos paviršiaus. Taip pat kabelis neturi būti per stipriai priveržtas prie armavimo tinklo.

Sujungimo ir galinė movos turi būti toje pačioje medžiagoje kaip ir šildymo kabelis, jų negalima lankstyti, jos privalo būti pritvirtintos prie pagrindo. Sujungimo ir galinė movos turi būti toje pačioje aplinkoje kaip ir šildymo kabelis, jų negalima lankstyti, jos turi būti pritvirtintos prie pagrindo. Kabelis negali būti trumpinamas ar kaip kitaip karpomas.

Šildymo kabeliai tvirtinami karščiui atsparia izoliacija. Tuomet ant kabelių yra pilamas betono sluoksnis. Jei grindys jau yra betonuotos ir ant jų montuojami šildymo kabeliai, tuomet ant jų išliejamas išlyginamasis betono sluoksnis ir tik tada dedama grindų danga: plytelės, laminatas arba parketas.

Montavimo detalės

Hidroizoliacinė plėvelė skirta sulaikyti galimą drėgmės skverbimąsi į izoliacinį sluoksnį. 5 - 10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotas 4-5 mm vielos armavimo tinklas, skirtas perdengimo konstrukcijai sustiprinti, tuo pat ir šildymo kabeliui pritvirtinti. Atstumui tarp izoliacijos ir armavimo tinklo su kabeliu išlaikyti gerai tinka plastikiniai intarpai. Tai pigiausias kabelio montavimo būdas.

Šildymo kabelis betoninėse grindyse betonuojamas vienu sluoksniu. Betoninės grindys gali būti betonuojamos vienu arba dviem betonavimais. Vienu betonavimu dirbant, betono sluoksnis gali būti iki 100 mm storio. Grindų betonavimas dviem sluoksniais tikslingas turint didesnius plotus, kai betonavimas vienu sluoksniu nepatogus.

Grindų temperatūros reguliatoriaus daviklis montuojamas sandariame apsauginiame vamzdelyje. Vamzdelio storis turi būti pakankamas, o vidinės sienelės lygios, kad prireikus būtų galima lengvai pakeisti daviklį. Vamzdelis montuojamas vienodu atstumu tarp šildymo kabelio vingių ir tvirtinamas prie armavimo tinklo. Jis negali kirsti šildymo kabelio.

Patikra ir testavimas

Šildymo kabelio izoliacijos, kaip ir laidininkų varžą reikia tikrinti prieš užliejimą ir po jo. Laidininkų varžos nukrypimai nuo nominalios pažymėtos instrukcijoje negali skirtis daugiau kaip 0,95…1,10 karto. Izoliacijos varža turi būti didesnė nei 0.5 MΩ. Matavimo rezultatai surašomi specialioje lentelėje. Pažeidus šildymo kabelį, remontuojama XBM 302 movos pagalba.

Po temperatūros reguliatoriaus rankenėle esančiais ribotuvais galimas minimalus ir maksimalus temperatūros apribojimas (kad nereguliuotų mažamečiai vaikai). Po pirmas 4 savaites po betonavimo šildymo kabelis negali būti jungiamas, kad nepagreitintų grindų išdžiūvimo proceso. Grindų šildymas pradedamas naudoti apytikriai po 4 savaičių po betonavimo, kai betonas pakankamai sukietėjęs.

Klojimo apribojimai ir dangos

Grindų šildymo kabelis neturėtų būti klojamas po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - visko, kas trukdo šilumai efektyviai sklisti į patalpą. Šildymo kabelis negali liestis prie termoizoliacijos ar ją kirsti. SVARBU: Šildymo kabelis neturėtų būti instaliuojamas po stacionariais baldais be kojų, kaip spinta, bufetas, sofa; vonia, dušo kabina, židiniu, taip pat po sienomis ar pertvarų konstrukcijomis.

Dauguma grindų dangų gali būti naudojamos grindų šildymui. Didelio terminio laidumo grindys, kaip kad keramikinės plytelės jaučiamos gan vėsios, jei šildymas nepakankamas. Kiliminės dangos ar linoleumas ne pati geriausia grindų šildymo danga. SVARBU: Kiliminės dangos, linoleumas, buko parketas netinka kaip šildomų grindų dangos. Kiekvienu atveju pasitikrinkite grindų dangos tinkamumą grindiniam šildymui pas gamintojo atstovą.

Parinkimas: ką įvertinti prieš pirkimą

Įvertinkite, kam bus naudojamas grindinis šildymas - jis atliks pagrindinio ar papildomo šilumos šaltinio funkciją. Svarbu įvertinti ir patalpų specifiškumą. Erdvių dydis ir pastato šilumos nuostoliai padiktuos ne tik kabelio ilgį, bet ir jo galią. Pasirenkamas bendras patalpos, pageidaujamas instaliuoti galingumas 80 - 120 W/m², siekiant komforto ar jaukių grindų, arba 100 - 150 W/m² kaip pagrindinis patalpos šildymas.

Jeigu Jūsų būstas yra A+ klasės, tuomet galėtumėte naudoti DEVINERA elektrinio grindinio šildymo kabelį, kurio ilgis 119 m, 18 W/m galia, todėl bendras galingumas 2135 W. Kabelio vijų tarpas apie 25 cm, tačiau esant žemesnei būsto energijos naudingumo klasei, tektų tarpą sumažinti iki 20 cm ir rintis 154 m kabelį. Kabelis geriausiai tinka tokiomis patalpomis, kurių grindų danga yra plytelės.

Jeigu šioje patalpoje galvojate sudėti medines grindis, tuomet efektyvesnis variantas būtų naudoti infraraudonųjų spindulių plėvelę, nes nereiktų papildomai išlieti išlyginamojo sluoksnio, o plėvelės šildymo elemento paviršiaus plotas gerokai didesnis nei kabelio, todėl šiluma po medinėmis grindimis pasiskirstytų tolygiai.

Kainos ir komplektacija

Šildomų grindų kabelio kaina priklauso nuo jo ilgio, galingumo, komplektacijos ir gamintojo. Šildymo kabelių asortimentas yra gana platus. Kabeliai vienas nuo kito gali skirtis savo ilgiu, tipu, montavimo būdu ir paskirtimi. Renkantis svarbu žiūrėti ne tik į pradinę kainą, bet ir į tai, ar sprendimas tinka konkrečiai naudojimo vietai.

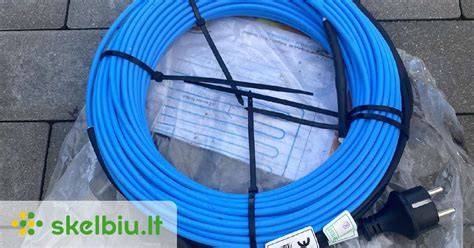

El. Parduodu neišpakuotą grindų šildymo kabelį ECOFLOOR FENIX, 240W, 15,7m ilgio. ''Comfort Heat CTAV'', 18 W/m, 154 metrai, 2775 W naujas, pakuotėje, buvo pirktas už 254 eu. Parduodamas naujas, nenaudotas, kokybiškas Danfoss gamintojo DEVI šildymo kabelis. Parduodamas visiškai naujas Devicomfort kabelis grindų šildymui išsivedžioti 57m ilgio.

Garantijos, sauga ir normatyvai

Mūsų asortimento šildymo kabelis atitinka svarbiausius tarptautinius saugos standartus - CE, EAC, TUV, CSA. SVARBU: montuojant ir projektuojant vadovautis “Elektros saugos taisyklių” (EST), “Vartotojų elektros įrenginių techninio eksploatavimo taisyklių“ (EET) ir “Elektros įrenginių įrengimo taisyklių” (EĮĮT) reikalavimais. Elektros instaliavimo darbus gali atlikti tik kvalifikuotas elektrikas.

ThinMat kilimėlio klojimo schema ypatingai šlapiose patalpose. Čia yra būtina hidroizoliacija ir pan. Prie elektros tinklo kilimėliai jungiami per 30 mA ar mažesnę srovės nuotėkio relę, kaip papildomą priemonę apsaugai nuo elektros smūgio ar gaisro.

Patartina

1. Kiekvienoje patalpoje reikia instaliuoti atskirus kabelius ir termostatus.
2. Arčiau išorinių pastato sienų (iki 1 m) atstumas tarp šildymo kabelio vijų turėtų būti mažesnis nei patalpos viduryje (bet neviršyti minimalaus rekomenduojamo atstumo).
3. Grindų šildymas turi būti išjungtas vėliausiai 2 dienas prieš klojant grindų dangą.
4. Visos naudotos grindų dangos klojimo medžiagos (klijai, lakas ir t.t.) turi pilnai išdžiūti prieš įjungiant grindų šildymą.

Praktiniai patarimai montuotojams ir užsakovams

Šildymo kabelis klojamas mažiausiai 30 cm nuo sienų, drenažo nubėgimų, kriauklių ir t.t. Minimalus kilimėlio kabelio lenkimo spindulys 30 mm. Vamzdelio galas užsandarindamas, paliekant labai mažą plyšelį, kad galimas kondensatas vamzdelyje susigertų į betoną, bet tuo pat betonas nepakliūtų į vamzdelį.

Jeigu senasis grindų paviršius lygus ir švarus, galima klijuoti šildymo kilimėlio tinklelį tiesiai prie jo. ThinMat šildymo kilimėlis reguliuojamas grindų temperatūros reguliatoriumi ECO 10FJ ar ECO 16FR. Apsauginis grindų termostato ECO 10FJ dangtelis, skirtas termostato montavimui drėgnose patalpose, IP44 apsaugos klasė.

Paslaugos ir pardavimas

Galite susisiekti su mumis žemiau nurodytais kontaktais, mielai padėsime išrinkti tinkamiausią grindinio šildymo sistemą Jūsų būstui. Pasirinkite mus - rinkitės kokybę! Parduodami efektyvūs sprendimai: grindų šildymo kilimėlis VERIA, reguliatoriai VERIA analoginis B45 ir skaitmeninis ET45, šildymo siurbliai oras-vanduo GREE, naujausi modeliai pritaikyti mūsų žiemoms. Visų rūšių katilų pajungimas, vandentiekis, kanalizacija, šildomų grindų paruošimas ir išvedžiojimas, visi elektros darbai, baldų, virtuvių surinkimas.
