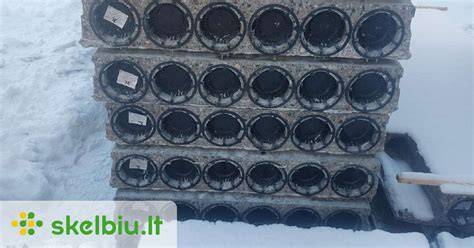

AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokštės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono). Užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus).
Standartai, matmenys ir konfigūracijos
- Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos plokštės - pjaunant 1200 mm pločio plokštes išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.
- Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis.
- Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai).
- Gamybos standartai: plokštės projektuojamos ir gaminamos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visos plokštės turi CE ženklą ir gamybos sertifikatus iš SPSC.
Techninės savybės ir dizaino ypatybės
Įtemptosios plokštės užtikrina itin lygų paviršių, todėl sumažėja apdailos darbų būtinybė. Plokštės gali būti pagamintos tiek standartiniams, tiek individualiai užsakytoms reikmėms. Įtemptojo gelžbetonio plokštės (HCS) yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir klojininius brėžinius. Įprasta apkrovimo schema - dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova (kN/m2 arba kPa). Vienas kN/m2 yra lygus 100 kg/m2.
- Betono klasė plokštėms: C40/50-XC3-XF1 arba C50/60-XC4-XF2, naudojami lynai Y1860S7 Ø9,3 mm arba Ø12,5 mm.
- Plokščių galai gali būti suverkšluoti ties įstrižom formoms; plokštės gali būti pjaustomos išilgai iki ne mažesnio nei 45˚ kampo.
- Standartinė plokščių plokių konstrukcija - 1200 mm pločio, galima pjaustyti kas 100 mm vyniotinių gabalų, bet ne siauresnės kaip 300 mm ar 360 mm, 600 mm, 720 mm, 960 mm plotis. Lyginimui naudojamos išlyginimo plokštelės-tarpikliai nuo 1 iki 20 mm storio, bendras išlyginimo aukštis ne mažesnis kaip 15 mm.
- Įtempimtai armuotos plokštės užtikrina garso izolaciją, ugnią atsparumą (60-180 min), mechaninį atsparumą, nereikia tinkuoti, o sienos ir perdangos konstrukcijos dažnai yra pakankamai lygaus paviršiaus.
Montavimo sprendimai ir įranga
Perdangos plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Montavimas vyksta ant lyginančios neopreno juostelės, pritvirtintos prie laikančiosios konstrukcijos. Prieš montavimą būtina patikrinti atraminio paviršiaus lygumą ir, esant nelygumams, juos užlyginti plastmasinėmis ar metalinėmis išlyginimo plokštėmis-tarpikliais. Minimalus atraminio paviršiaus ilgis yra 10 cm ant mūro, 8 cm ant betono ar metalo.
Plokštės montuojamos iš abiejų pusių nuo angos, paliekant tarpą, kurio plotis atitinka rygelio pločiui. Pirmiausia montuojamos trumpesnės plokštės pagal planą, o vėliau - ilgesnės, kad būtų užtikrintas tvirtumas ir sandara. Vietoje, kur formuojama didelė anga, gamintojas pateikia specialią atraminę detalę ir nurodo jos atrėmimo vietą. Dėl plokščių išlinkimų rekomenduojama naudoti reguliuojamus statramsčius, o esant poreikiui - suveržimo įrenginį.
Išlinkių reguliavimas ir siūlių betonavimas
Skirtingi gretimų plokščių išlinkimai kyla iš įvairių veiksnių (svoris, transportavimas, sandėliavimas). Jei apatinėje perdangos pusėje išlinkis viršija 8 mm, plokštės išlinkį būtina suvienodinti. Daugeliu atvejų tai daroma keliant žemiausiai esančią plokštę arba spaudžiant aukščiausiai esančią. Suveržimo įrenginys įstatomas viršuje siūlėje tarp plokščių, o kaiščiais užkaiščius suveržiama iki projekto pilnai atsistatant betono mišiniui. Siūlės užpildomos smulkiagrūdžiu betonu (C25-C30 rekomenduotina), skersmuo užpildu ne didesnis kaip 8 mm. Prieš betonavimą įsitikinama, kad siūlėse nėra šiukšlių ar pašalinių daiktų. Po užpylimo siūlės sandarinamos silikoniniu arba akriliniu hermetiku.
Terminis režimas ir važus žiemą
Montuojant plokštes žiemą, būtina nuvalyti sniegą ir ledą nuo plokščių bei atraminių paviršių. Esant dideliam šaltumui (virš -10°C), vieta turi būti uždengta ir šildoma. Kiaurymėtos perdangos plokštės geba užtikrinti aukštą garso izoliaciją bei atsparumą karščiui ir drėgmei, o jų platus matmenų pasirinkimas leidžia pritaikyti užsakovų poreikiams. Standartinis plokščių plotis - 1200 mm, minimalus plotis gali būti 280 mm. Privatus namas Kaune iliustruoja šias galimybes.
Montavimo tvarka etapuose
- Įkrovimas ir kėlimas specialiu kėlimo traversu (sija ir du kėlimo griebtuvai). Griebtuvų pozicija turi užtikrinti visą plokštės plotį ir būti pritvirtinti taip, kad išsikišę galai nebūtų ilgesni nei 0,5 m. Grandinės naudojamos užtikrinti saugų kėlimą ir turi būti uždėtos ne aukščiau kaip 10 cm nuo atramų.
- Iškrovimas ir plokštės nuvedimas į montavimo vietą, tada nuleidimas į projektinę padėtį. Prieš atkabinant krano, patikrinama plokštės šoninė padėtis ir atraminio paviršiaus ilgis.
- Parengiamieji lyginimo darbai - tarpikliai dedami po perdangos plokštėmis, nebūtinai po ten, kur yra plokščių angos. Minimalus aukštis 15 mm, kad po atramine plokšte galėtų nutekėti skiedinys.
- Angos formavimas ir atitinkama plokščių tvarka: pirmiausia montuojamos plokštės iš abiejų pusių, o tada įstatoma trumpesnė plokštė tarp jų. Jei reikia, formuojami papildomi angos mazgai su specialiomis detalėmis.
- Sandūros užpildymas - smulkiagrūdžiu betonu (C25-C30), skersmuo iki 8 mm. Siūlių užpildymas ir plokščių galų betonavimas turi būti daromas atsakingai, be šiukšlių.
- Reguliavimas - išlinkių vienodinimas (8 mm ribos). Naudojami statramsčiai ir/ ar suveržimo prietaisas. Siūlės laikomos iki projekto stiprumo pasiekimo.
Papildomi žinomi privalumai ir taikymas
- Inertiškas vidinis betono sluoksnis kaupia šiluminę energiją žiemą ir išsklaido vasaros karštį, užtikrinant komfortą ištisus metus.
- Trisluoksnės sienos suteikia didelę šiluminę varžą (8,5 m2K/W) bei gera garso izoliacija nuo transporto triukšmo, vidinės sienos pritaikytos tarpbutinėms reikmėms.
- Ugniai atsparumas (60-180 min), mechaninis atsparumas ir lengva eksploatacija - sienos nereikalauja tinkuoti, o plokštės gali būti montuojamos šaltuoju metų laiku iki -20°C.
- Paruošta instaliacija; sumažinti ar visiškai nereikalaujama papildomi elektro/ santechnikos kanalai po įrenginių montavimo.
- Galimos tiek standartinės, tiek siauresnės plokštės, individualių užsakymų poreikiams - įskaitant platus matmenų pasirinkimas ir specialias angas.
Gamyba ir kokybės užtikrinimas
Gamyba vykdoma naudojant pažangias technologijas ir CE ženklinimą, užtikrinant ES standartus. UAB „Kauno gelžbetonis“ teikia daugiau nei 50 metų patirtį gelžbetonio gaminių srityje, naudodama inovatyvias technologijas ir aukštos kokybės medžiagas. Plokščių gamyba vykdoma nepertraukiamo formavimo linijose, o produkcija sertifikuota ir atitinka visus reikalavimus.
Klientų patikrinimai ir kokybės užtikrinimo procesai
Rekomenduojama atvykus į statybvietę tikrinti visus įvežtus gaminius prieš iškrovimą. Patikrinama geometrija ir vizualiai įsitikinama, kad nėra pažeidimų. Pažeidimai ar neatitiktis turi būti fiksuojama iki iškrovimo - pretenzijos priimamos tik tuomet, kai jos užfiksuotos iki iškrovimo.
Montuojant plokštes žiemą, būtina laikytis papildomų šilumos ir oro sąlygų reikalavimų - sniegas ir ledas pašalinami, o užpildu naudojama kokybiška betoninė mišinio forma su priedais, užtikrinant teisingą užpildą.
