Elektros instaliacija lauke atliekama dviem būdais: atviruoju ir paslėptuoju. Atviroji instaliacija gali būti atlikta ant trosų ir lynų. Šis būdas dažniausiai naudojamas tiesiant įvadus į pastatus, nes yra pigesnis ir ekonomiškesnis. Jeigu atvirąją instaliaciją naudosite ir kiemo elementams bei kitiems lauko įrenginiams apšviesti, žinokite, kad aplinkai tai nesuteiks estetinio vaizdo.
Nuo to, ar lauko elektros įrenginiai yra stacionarūs ar kilnojami, priklauso tiekimo būdas: stacionariems - kabeliai po žeme, kilnojamiesiems - lanksčiais kabeliais žemės paviršiumi. Labai svarbu visus lauko elektros įrenginius apsaugoti nuo trumpųjų jungimų bei perkrovų automatiniais jungikliais ir įžeminti. Tiekiant energiją po žeme naudojami specialūs kabeliai.

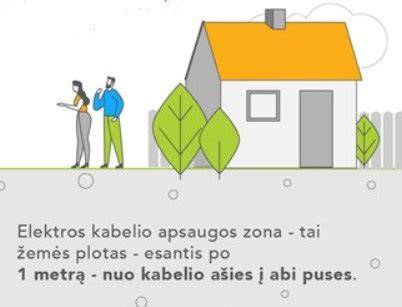

Prieš kasant tranšėją, vieta pažymima visu ilgio perimetru laikantis apsauginių zonų: nuo pastatų pamatų ir medžių kamienų atstumas turi būti ne mažiau kaip 2 m, nuo krūmų - 0,75 m. Po to kabelio gyslų galai tinkamai paruošiami, kabelis įveriamas į nedegų plastikinį vamzdį ir ištiesiamas tranšėjos perimetro ilgiu taip, kad netrukdytų mesti žemes kasant tranšėją. Tranšėjos gylis turi būti 0,8 m (arba 1,1 m arimoje žemėje), plotis - 0,3-0,4 m. Iš tranšėjos pašalinami stambūs žemės gabalai, dugnas išlyginamas ir padengiamas 10 cm smėlio ar smulkios žemės sluoksniu, vėl išlyginamas. Paskui klojamas kabelis nedegiame plastikiniame vamzdyje ir pilamas 10 cm švaraus smėlio arba susmulkintos žemės sluoksnis.
Išorinis elektros instaliacijos (lauko instaliacijos) tinklas - tai elektros inžinerinis tinklas statinių išorėje. Laidų ir kabelių perėjas per vidaus ir lauko sienas ar pertvaras reikia įrengti taip, kad jos būtų lengvai pakeičiamos. Perėjose tarp laidų, kabelių ir vamzdžių per priešgaisrines užtvaras reikia užsandarinti priešgaisrinėmis sandarinimo priemonėmis pagal Gaisrinės saugos nuostatas. Laidai perėjose turi būti papildomai izoliuoti (pavyzdžiui, izoliaciniame vamzdyje).
Jei laidai pereina iš vienos patalpos į kitą sausą ar drėgną patalpą, vienos linijos laidai turi būti tiesiami viename izoliaciniame vamzdyje arba atskirai. Jei pereina į šlapią patalpą ar lauką, kiekvienas laidas turi būti tiesiamas atskirame izoliaciniame vamzdyje. Svarbu užtikrinti, kad vietose su garais, dujomis ar tepima medžiaga kabeliai ir jungtys būtų sandarios, o lovių sienelės ištisinės, dangčiai sandarūs. Jungčių vietose vamzdžiai ir loviai turi turėti sandarinimo įtaisus, o lanksčios rankovės hermetinės.
Laikas ir vieta, kur įrengiamas lauko instaliavimas, turi atitikti teisės aktų reikalavimus. Lauko instaliacija ant gyvenamųjų ir visuomeninės paskirties pastatų stogų, išskyrus atvadus, neturi būti įrengiama. Atstumas nuo atvado kabelio iki kelio ar įvažiavimo paviršiaus turi būti ne mažesnis kaip 5,5 m, o iki šaligatvio - 3,5 m. Atvado aukštis prie pastato nuo žemės paviršiaus - ne mažesnis kaip 2,75 m. Lauko instaliacijos vamzdžiai, loviai ir rankovės turi būti sandarinimo įtaisais ir atitikti Taisyklių reikalavimus (50-52 punktai).
Kabelių vamzdžiai lauke turi būti pagaminti iš nerūdijančios medžiagos arba padengti ilgaamže korozijai atsperiu danga (lydine cinko danga, aliuminio cinko lydiniu, plastiku ir pan.). Įrenginiams lauke IP44 apsaugos laipsnis yra būtinas. Jei patys ėmėtės elektros instaliacijos, turite atlikti namų darbus: tinkamai suplanuokite, kur bus įrengiami didesnės galios prietaisai, ir užtikrinkite tinkamą kabelių skersmenį bei jungčių dėžučių pasirinkimą. Svarbiausia - instaliacija turi būti patikima ir saugi.

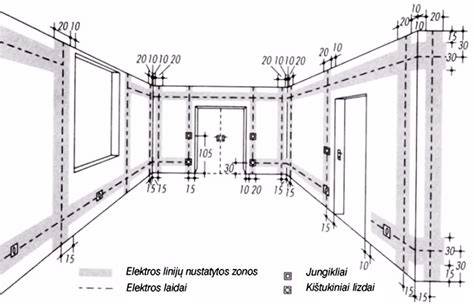

Tuo pačiu dalykui svarbu numatyti, kur ir kokie prietaisai bus montuojami - indaplovė, skalbyklė, viryklė, šviestuvai ir kt. Reikėtų planuoti, kur dirbti kompiuteriu, kur televizorius, kur muzikos centras - taip elektrikui bus aišku, kokios užduotys atlikti. Šviesos jungikliai montuojami patogioje vietoje - apie 90 cm nuo grindų. Kištukiniai lizdai stacionariai buitinei technikai montuojami apie 30 cm nuo grindų. Darbo vietoms ir virtuvės įrenginiams lizdai turi būti virš stalviršio.
Geriau įrengti 3-5 kištukinių lizdų blokus, nei tempti ilgintuvus. Automatinius jungiklius skirstymo skydelyje patartina montuoti kiekvienam didesnę galią naudojančiam prietaisui atskirai. Taip pat rekomenduojama instaliacinius kabelius ir jungiklius montuoti atskiroms namų zonoms. Vonios zonoje nuotėkio srovės relė yra privaloma, ypač kai naudojama skalbyklė ir džiovyklė.
Nufotografuokite elektros instaliaciją prieš darydami apdailą - žinosite, kur kablioti paveikslus ir nevartoti laidų. Patys nebandykite taisyti elektros instaliacijos be reikiamų žinių. Lauke elektros instaliacija atliekama dviem būdais: atviruoju ir paslėptuoju. Atviroji instaliacija gali būti atlikta ant trosų ir lynų; tai pigesnis variantas įvadams į pastatus.
Kai lauko įrenginiams planuojama stacionari jų įrengimas, labiau tinka kabeliai po žeme, o kilnojamiems - lanksčiais kabeliais žemės paviršiumi. Svarbu apsaugoti įrenginius nuo trumpųjų jungimų ir perkrovų. Jei lauko įrenginiai naudoja tepimą ar vandenį, jungčių vietos turi būti hermetiškos. Taip pat svarbu laikytis apsaugos zonų, planuoti tranšėjos gylį ir užtikrinti ventiliavimą bei tinkamą užpildymą smėliu.
Rekomenduojamos nuorodos į saugaus įrengimo praktikas
- Prieš darbus įvertinti pageidaujamą prietaisų galią ir vietas, kur bus montuojami didesnės galios įrenginiai.
- Nustatyti, kokie kabeliai ir įrengimai reikalingi kiekvienai patalpai ir lauko zonai.
- Nustatyti, kur bus įrengti saugikliai ir įrengti volai - įrengti skirstymo skydeliai suskirsčius į atskiras zonas.
- Užfiksuoti elektros instaliaciją prieš apdailą - tam galima naudoti nuotraukas kaip gaires ateityje.
Taip pat atmintina: išorinei instaliacijai naudokite tik atitinkamus, nedegių medžiagų kabelius ir apsaugos sistemas, kad būtų užtikrinta ne tik funkcionalumas, bet ir saugumas bei ilgaamžiškumas.
