Šiame straipsnyje gvildenama vamzdžių dydžių žymėjimo sistema, pagrindiniai dydžių matavimo vienetai ir praktiniai patarimai, kaip teisingai skaityti žymas bei išvengti klaidų užsakyme. Pateikiama išsami įžvalga apie nominalųjį vamzdžio skersmenį (NPS), vardinį skersmenį (DN), išorinį (OD) ir sienelės storį (WT), taip pat apie šiuolaikinių plastikinių ir metalinių vamzdžių, jų grafikus ir tarptautinius standartus.
Vamzdžio dydžio žymėjimo pagrindai: DN, De, Dg ir NPS
DN reiškia vardinį skersmenį (nominalų skersmenį), yra tarptautinis matavimo vienetas, naudojamas metrinių standartų sistemoje. DN rodo vardinį vamzdžio skersmenį be milimetro simbolio, pvz., DN50. De dažnai reiškia išorinį vamzdžio skersmenį ir gali būti užrašomas kaip išorinis skersmuo × sienelės storis (OD × WT), pvz., De25×2,5 mm. Dg dažnai sutinkamas kaip „girminis“ išorinis skersmens žymėjimas Kinijoje, nors jis retai naudojamas tarptautinėje praktikoje. NPS (Nominal Pipe Size) - šiaurietiškoji sistema, naudojama coliais, skirta vamzdžių dydžiams Šiaurės Amerikoje, Artimuosiuose Rytuose ir daugelyje Azijos rinkų, kurios laikosi ANSI/ASME standartų.
Ką rodo NPS ir DN?
- NPS - senoji amerikietiškoji žymėjimo sistema: skaičius nurodo apytikslį vidinį vamzdžio skersmenį (ID) istoriniame kontekste; tikslus išorinis skersmuo priklauso nuo grafiko (Sch) ir sienelės storio.
- DN - tarptautinis (metrinis) vardinis skersmuo, kuris nurodo vieną standartinį dydį per mm, ir kuriuo lengviau susieti su kitų šalių įranga bei komponentais.
Pavyzdžiai:
- DN50 = standartinis vardinis skersmuo apie 50 mm; šalia gali būti nurodomas OD ar D, priklausomai nuo vamzdžio tipo ir taikymo.
- NPS 2 colių vamzdis turi tikrą OD apie 2.375 colio (apytiksliai 60,3 mm), o skaičiai apie sienelės storį (WT) lemia vidinį skersmenį (ID).
OD, ID ir sienelės storis: kaip jie susiję
Išorinis skersmuo (OD) yra išorinio vamzdžio matmenys, o vidinis skersmuo (ID) priklauso nuo sienelės storio. Skirtingos grafiko (Sch) vertės lemia skirtingus sienelės storio parametrus, todėl tas pats vardinis dydis gali turėti skirtingą tikrąjį OD ir ID. Pavyzdžiui, NPS 2, SCH 40 turi vieną OD, o SCH 80 - storesnę sienelę ir mažesnį ID, nors vardinis dydis išliko tas pats.
Praktiniame darbe tai reiškia, kad norint užtikrinti teisingą jungtinį ryšį ir tinkamą montavimą, būtina matuoti išorinį skersmenį vietoje ir palyginti su grafiko lentele. Išorinį skersmenį matuojant bent du taškus 90 laipsnių kampu, galima patikrinti apvalumą ir nustatyti nominalų vamzdžio dydį.
Grafikai ir jų vaidmuo:
Grafikas (Sch) nurodo sienelės storį, o ne tiesiog sienelės storį; didesnis grafiko numeris reiškia storesnę sienelę, o tai didina atsparumą slėgiui, bet mažina ID.
- STD, XS, XXS - skirtingos svorio klasės (Weight/Strength): STD - standartinis, XS - ypatingai tvirtas, XXS - dvigubai ypatingai tvirtas.
- 40, 80 - dažniausiai naudojami plieninių vamzdžių grafikai; didesnis skaičius rodo storesnę sienelę.

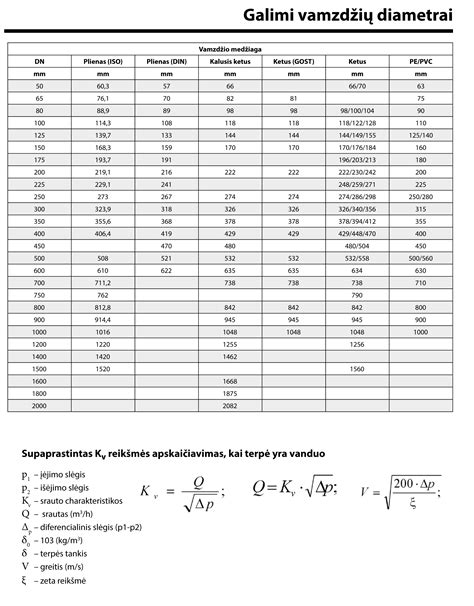

Konversijos: iš NPS į DN ir atvirkščiai
Tarptautinė praktika reikalauja žinoti ir NPS, ir DN, nes šios dvi sistemos taiko skirtingus matmenų standartus. Paprasčiausiai: 1 colis lygus 25,4 mm; DN vertės dažnai skaičiuojamos kaip NPS x 25 (suapvalinant). Pavyzdžiui, NPS 2 konvertuojamas į DN 50, NPS 4 į DN 100. Tačiau DN ir OD gali būti skirtingos, todėl visada būtina patikrinti OD lenteles, kad gautum tikrojo OD dydį.
Odiniuose pasaulio regionuose používama skirtinga formuluotė: DN yra mm-asis vardinis dydis, o NPS - colių pagrindu. Dviejų skirtingų išorinių skersmenų (pvz., DN100/I ir DN100/II) atvejų dažnai ženklinama papildomai, kad aiškiai parodytų, kuris OD variantas taikomas.
Kada naudoti kurias žymas?
- Vandens ir dujų perdavimui plieniniams vamzdžiams (cinkuotiems arba necinkuotiems), ketaus vamzdžiams ir kt.: nurodomas nominalus skersmuo DN (pvz., DN15, DN50).
- Besiūliai plieniniai vamzdžiai, suvirinti plieniniai vamzdžiai, variniai, nerūdijančio plieno vamzdžiai: skersmuo nurodomas kaip OD × WT (pvz., Φ 88,9 mm × 5,49 mm).
- Gelžbetonio/vamzdžiai, molio vamzdžiai, rūgštims atsparūs keramikiniai vamzdžiai: skersmuo išreiškiamas vidiniu skersmeniu d (pvz., d230, d380).
- Plastikiniams vamzdžiams - skersmuo nurodomas pagal gaminio standartą (pvz., PVC/ABS - DA).
Ką reikia žinoti praktikoje: kokia informacija svarbiausia užsakyme?
- Nustatykite išorinį skersmenį (OD) ir sienelės storį (WT) tiksliai. Tai leidžia palyginti su grafiko lentele ir tiksliai identifikuoti, ar turite teisingą dydį.
- Jei vamzdiui iškilo klausimas dėl dviejų skirtingų OD variantų (pvz., 100 DN „I“ ir „II“), nurodykite tikslią seriją (DN100I ar DN100II) ir pasirinkite tinkamą jungtį.
- Naudokite tiek NPS, tiek DN matmenų atitikties lenteles, kad užtikrintumėte jungčių pakeičiamumą tarp skirtingų standartų ir gamintojų.
Praktiški pavyzdžiai ir iliustracijos
Pateikti praktiniai pavyzdžiai rodo, kaip skaičiuojami duomenys realiame projekte:
- 2 colių vamzdis, OD 2.375 colio, WT 0.154 colio, atitinka NPS 2, grafikas 40.
- DN50 (DN skaičius) atitinka NPS 2, tačiau OD gali būti skirtingas priklausomai nuo grafiko.
- OD/ID matavimai būtini, kai žydi kintant sienelių storio: tai paaiškina, kodėl DN vienam vamzdžiui gali turėti keli OD variantai.
Mokymosi įrankiai: svorio matavimų skaitymas gydytojo mechaninėmis sijinėmis svarstyklėmis
NPS ir DN tarpusavio ryšiai praktiškai
Norint teisingai projektuoti ir užsakyti vamzdžius, svarbu žinoti, kad NPS skirtas apytikslėms matmenų nuorodoms, o faktiniai matmenys (OD, ID) gali skirtis dėl sienelės storio. DN naudojamas tarptautiniu mastu ir grindžiamas milimetrais. Dažnai naudojamas atitikinimų lentelė: NPS 1/2 = DN 15, NPS 2 = DN 50, NPS 4 = DN 100.
Plieno vamzdžių matmenų grafikas
ASME B36.10M ir B36.19 standartuose pateikiami plieninių vamzdžių matmenų grafikai, kuriuose nurodomi OD ir WT. Grafikas yra orientacinis: didesnis grafiko numeris reiškia storesnę sienelę, tad ID mažėja, o temperatūros ir slėgio sąlygomis gali būti didesnė slėgio talpa. 40 ir 80 yra dažniausiai naudojami grafikai dėl jų platumos ir mechaninių savybių derinio.
Išvadose: ką svarbu atsiminti?
Teisingas vamzdžio dydžio supratimas yra kritinis norint išvengti brangiai kainuojančių klaidų užsakymuose ir projektuose. Dažnai NPS neatitinka OD ar ID dėl sienelės storio; DN suteikia aiškumo tarptautiniu mastu. Visi matmenys turi būti tiksliai užfiksuoti: OD, WT, ID, taip pat grafikas (Sch) ar svorio klasė (WGT).
