Elektrinis grindų šildymo kabelis 400V

Elektriniai grindų šildymo kabeliai yra modernus ir efektyvus sprendimas, skirtas užtikrinti jaukią šilumą jūsų namuose ar biure. Šie kabeliai yra specialiai sukurti montavimui po grindimis, kad suteiktų tolygų ir malonų šildymą.

Kam tinka ir kur neklojus kabelio

Grindų šildymo kabelis neturėtų būti klojamas po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - visko, kas trukdo šilumai efektyviai sklisti į patalpą. PASTABA: Šildymo kabelis neturėtų būti instaliuojamas po stacionariais baldais be kojų, kaip spinta, bufetas, sofa; vonia, dušo kabina, židiniu, taip pat po sienomis ar pertvarų konstrukcijomis. SVARBU: Kiliminės dangos, linoleumas, buko parketas netinka kaip šildomų grindų dangos. Kiekvienu atveju pasitikrinkite grindų dangos tinkamumą grindiniam šildymui pas gamintojo atstovą.

Dauguma grindų dangų gali būti naudojamos grindų šildymui. Be keramikinių plytelių, grindų danga gali būti parketas (iki 16 mm), kamštinė ar plastikinė danga (iki 10 mm), ar kitos dangos, kurių gamintojų rekomendacijose numatytas šildymas. Kiliminės dangos ar linoleumas ne pati geriausia grindų šildymo danga.

Kabelių ir kilimėlių tipai bei jų savybės

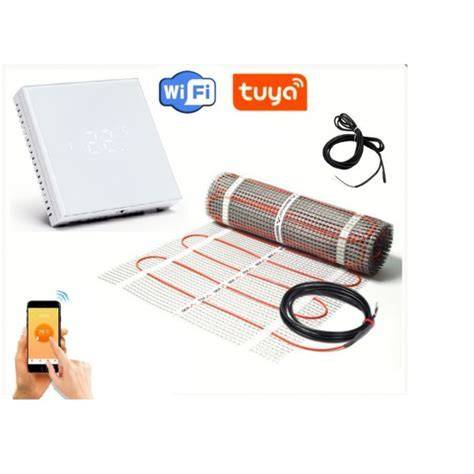

Pagal konstrukciją šildymo kabelis gali būti viengyslis arba dvigyslis. Dvigyslių grindų šildymo kabelių kilimėlis, pagamintas iš nekenksmingų medžiagų, žemiausia montavimo temperatūra +5 °C, nominali įtampa 230V, galingumas 100W/m2 siekiant jaukumo arba 160W/m2 drėgnesnėse ir vėsesnėse patalpose. ThinMat šildymo kabelio kilimėlis grindims šildyti pirmiausia yra skirtas montuoti išlyginamajame cementiniame skiedinyje arba į plytelių klijų sluoksnį tiesiog po keramikinėmis plytelėmis, parketu ar laminatu.

TASSU šildymo kabeliai yra dviejų laidininkų, kas palengvina montavimą, nes nesvarbu kurioje grindų vietoje pasibaigia kabelis. TASSU kabeliai yra 20 W/m (U = 230 V). TASSU kabeliai yra su gamykloje paruoštu jungiamuoju kabeliu bei užbaigimo mova. TASSU kabelių sujungimo movos yra ypatingai patikimos, pagamintos gamykloje, ir montuotojams nekyla problemų su jų pajungimu. TASSU kabeliai yra 20 W/m. Jungiamojo laido ilgis 2.5 m. Žemiausia montavimo temperatūra -15 °C.

Galingumo parinkimas ir šildomas plotas

Pasirenkamas bendras patalpos, pageidaujamas instaliuoti galingumas 80 - 120 W/m2, siekiant komforto ar jaukių grindų, arba 100 - 150 W/m2 kaip pagrindinis patalpos šildymas. Paprastai, tiesioginio šildymo instaliuojamoji galia betoninėse grindyse yra 80 - 120 W/m2. Priklausomai nuo patalpos termoizoliacinių savybių, drėgnumo bei vartotojo pageidavimo galima galia iki 150 W/m2. Dalinai akumuliuojamam šildymui įprasta instaliuoti 100 - 150 W/m2, iki 180 W/m2.

Skaičiuojamas šildomas grindų plotas A h, t.y. plotas kuriame bus instaliuotas kabelis. Tai plotas atmetus plotą po stacionariais baldais ar kitais įrengimais. Jei tokių nėra - bendras ir šildomas patalpos plotas sutaps. Tinkama galia dalinai akumuliuojamam grindų šildymui yra apie 2 kartus didesnė už patalpos šilumos nuostolius.

Montavimo atstumai ir išdėstymas

Montavimo atstumas tarp vingių d. Reikia pasitikrinti, kad atstumas tarp vingių būtų tarp 10…20 cm, kai grindų danga yra keramikinės plytelės ar sintetinis laminatas, ir 15…25 cm kai danga yra parketas. Jei atstumas yra didesnis rekomenduojamojo, parenkamas kito galingumo, bei ilgesnis TASSU kabelis. PASTABA: Arčiau išorinių pastato sienų (iki 1 m) atstumas tarp šildymo kabelio vijų turėtų būti mažesnis nei patalpos viduryje (bet neviršyti minimalaus rekomenduojamo atstumo). Tai kompensuoja didesnius šilumos praradimus prie sienų.

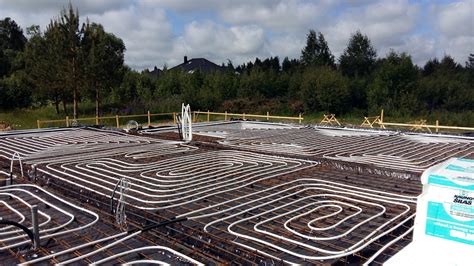

Šildymo kabeliai yra išdėstomi ant specialaus tinklelio lygiais tarpais, kas 7-12 cm, vengiant lenkimo stačiu kampu. Šildymo kabeliai yra tvirtinami karščiui atsparia izoliacija. Ant kabelių yra pilamas betono sluoksnis.

Betonavimo būdai ir armavimas

Tinkamiausias grindų šildymo būdas - instaliavimas betoninėse grindyse. Šildymo kabelis betoninėse grindyse betonuojamas vienu sluoksniu. Grindų betonavimas dviem sluoksniais tikslingas turint didesnius plotus, kai betonavimas vienu sluoksniu nepatogus. Betoninės grindys gali būti betonuojamos vienu arba dviem betonavimais. Vienu betonavimu dirbant, betono sluoksnis gali būti iki 100 mm storio, ir tai yra patogiau dirbant.

5 - 10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotas 4-5mm vielos armavimo tinklas, skirtas perdengimo konstrukcijai sustiprinti, tuo pat ir šildymo kabeliui pritvirtinti. PASTABA : Atstumui tarp izoliacijos ir armavimo tinklo su kabeliu išlaikyti gerai tinka plastikiniai intarpai. Prie armavimo tinklo kabelis gali būti tvirtinamas plastikiniais dirželiais arba kitu būdu.

Svarbiausias reikalavimas - kad armavimo tinklas su šildymo kabeliu būtų liejamo betono sluoksnio viduryje. Šildymo kabelis negali būti per arti termoizoliacijos paviršiaus. Taip pat kabelis neturi būti per stipriai priveržtas prie armavimo tinklo.

Instaliavimo detalės: vamzdeliai, davikliai ir jungiamieji laidai

Grindų temperatūros reguliatoriaus daviklis montuojamas sandariame apsauginiame vamzdelyje. Vamzdelio storis turi būti pakankamas, o vidinės sienelės lygios, kad prireikus būtų galima lengvai pakeisti daviklį. Vamzdelis montuojamas vienodu atstumu tarp šildymo kabelio vingių ir tvirtinamas prie armavimo tinklo. Jis negali kirsti šildymo kabelio.

Vamzdelio galas užsandarindamas, paliekant labai mažą plyšelį, kad galimas kondensatas vamzdelyje susigertų i betoną, bet tuo pat betonas nepakliūtų į vamzdelį. Šildymo kilimėlio ThinMat pakuotėje yra 80 cm lankstaus instaliacinio vamzdelio davikliui.

Kabelis išdėstomas ant armavimo tinklo ir lengvai pritvirtinamas, kad prireikus galima būtų nesudėtingai pakeisti kabelio fiksavimo vietą. Nusprendus, kad šildymo kabelis taisyklingai paklotas, jis galutinai pritvirtinamas. Taip pat tvirtinamos jungiamojo laido ir galinė movos. Sujungimo ir galinė movos turi būti toje pačioje aplinkoje kaip ir šildymo kabelis, jų negalima lankstyti, jos turi būti pritvirtintos prie pagrindo.

ThinMat kilimėlio klojimas ir ypatumai

ThinMat šildymo kilimėlis reguliuojamas grindų temperatūros reguliatoriumi ECO 10FJ ar ECO 16FR. Prie elektros tinklo kilimėliai jungiami per 30 mA ar mažesnę srovės nuotėkio relę, kaip papildomą priemonę apsaugai nuo elektros smūgio ar gaisro. Jungiamasis kabelis instaliaciniu (Ø 16) vamzdeliu privedamas prie montažinės dėžutės.

Pasiplanuojama ir nusibraižoma būsima šildymo kilimėlio klojimo schema. Parenkamas reikiamo išmatavimo ir galingumo kilimėlis, pasižymima jungiamojo laido ir galinės movos bei temperatūros daviklio vieta. Padaromas griovelis temperatūros daviklio vamzdeliui, kad jo paviršius būtų tame pačiame lygyje kaip ir šildymo kilimėlio klojimo paviršius, kad kuo mažiau išsikeltų grindys. Vamzdelio išlenkimas negali būti per staigus, kad prireikus juo lengvai būtų galima pakeisti daviklį.

Jeigu senasis grindų paviršius lygus ir švarus, galima klijuoti šildymo kilimėlio tinklelį tiesiai prie jo. Šildymo kilimėlis klojamas mažiausiai 30 cm nuo sienų, drenažo nubėgimų, kriauklių ir t.t. Minimalus kilimėlio kabelio lenkimo spindulys 30 mm. ThinMat šildymo kilimėlis gali būti padalintas atsargiai kerpant lipniąją jo dalį, kad būtų išvengta bet kokių kabelio pažeidimų.

Bandymas, matavimai ir saugumas

Šildymo kabelio izoliacijos, kaip ir laidininkų varžą reikia tikrinti prieš užliejimą ir po jo. Laidininkų varžos nukrypimai nuo nominalios pažymėtos instrukcijoje negali skirtis daugiau kaip 0.95…1,10 karto. Izoliacijos varža turi būti didesnė nei 0.5 MΩ. Matavimo rezultatai surašomi specialioje lentelėje.

Šildymo kabelio varža matuojama tarp dviejų kabelio laidininkų, o kabelio izoliacijos varža tarp laidininko ir jungiamojo kabelio įžeminimo laido, prijungto prie įžeminimo įrenginio. Matavimo rezultatai surašomi specialioje lentelėje esančioje montavimo instrukcijoje, kas yra šildymo kilimėlio garantijos pagrindas.

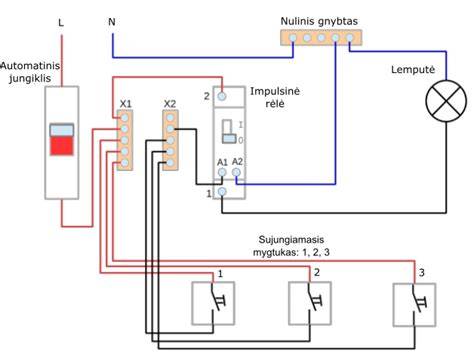

Kintama elektros srovė (195…250 VAC, 16 A, 50 Hz) jungiama prie L - fazė ir N - nulis, gnybtų. Naudojama 16 A ar mažesnio nominalo automatinis išjungiklis, bei 30 mA srovės nuotėkio relė. Šildymo kabelio laidininkai ir įžeminimas jungiamas kaip parodyta paveikslėlyje.

Ekspluatacija po betonavimo ir įjungimo laikas

Grindų šildymas pradedamas naudoti apytikriai po 4 savaičių po betonavimo, kai betonas pakankamai sukietėjęs. SVARBU: Per pirmas 4 savaites po betonavimo šildymo kabelis negali būti jungiamas, kad nepagreitintų grindų išdžiūvimo proceso. Jeigu šildymas įjungiamas per anksti, betonas aplink kabelį džiūsta greičiau, susidaro tuštumos, šildymo kabelis gali sugesti.

Grindų šildymas turi būti išjungtas vėliausiai 2 dienas prieš klojant grindų dangai. Tai rekomenduojama, kad paviršiaus drėgmė ir temperatūra būtų tokia kaip ir aplinkos, bei grindų dangos. Visos naudotos grindų dangos klojimo medžiagos (klijai, lakas ir t.t.) turi pilnai išdžiūti prieš įjungiant grindų šildymą. Klojant grindų dangą, vadovautis dangos gamintojo rekomendacijomis ir instrukcijomis.

Rekomendacijos montuotojams ir saugos taisyklės

SVARBU: montuojant ir projektuojant vadovautis “Elektros saugos taisyklių” (EST), “Vartotojų elektros įrenginių techninio eksploatavimo taisyklių“ (EET) ir “Elektros įrenginių įrengimo taisyklių” (EĮĮT) reikalavimais. Elektros instaliavimo darbus gali atlikti tik kvalifikuotas elektrikas. Atliekant montavimo darbus būtina vadovautis gamintojo rekomendacijomis ir laikytis saugaus darbo taisyklių.

Šildymo kabelių elektrinės dalies paruošimą naudojimui gali atlikti elektrikas arba bet kuris asmuo, turintis bent bazines žinias apie elektros veikimą. Šildymo kabelis negali būti karpomas ar kitaip trumpinamas. TASSU šildymo kabelis negali būti karpomas ar kitaip trumpinamas, o taip pat ilginamas. Visą laiką reikia pasirinkti reikiamo ilgio kabelį.

Nauda ir praktiškumas

El. Grindų šildymo kabeliai yra paprastas ir efektyvus būdas užtikrinti tolygų grindinį šildymą. Jie padeda išvengti šaltų zonų ant grindų paviršiaus ir garantuoja komfortišką šilumos pasiskirstymą visame kambaryje. Rutininis privalumas - šildomas kabelis padeda sukurti „nematomą“ šildymą be radiatorių ir gyvatuko, pavyzdžiui, vonios kambaryje.

Vertinant praktinę grindų šildymo kabelių naudą, išskiriamas jų patogumas, ekonomiškumas, saugumas ir universalumas. Dėl savo lankstaus pritaikymo šildymo kabeliai yra ypač puikus pasirinkimas nestandartinio išplanavimo patalpose, kuriose sudėtinga pritaikyti šildymo kilimėlius. Kalbant apie sistemos taupumą, sugeneruota šiluma greitai pasklinda grindų paviršiumi, o nuo jo - po visą erdvę.

Kainodara ir pasirinkimo patarimai

Šildomų grindų kabelio kaina priklauso nuo jo ilgio, galingumo, komplektacijos ir gamintojo. Šildymo kabelių asortimentas yra gana platus. Kabeliai vienas nuo kito gali skirtis savo ilgiu, tipu, montavimo būdu ir paskirtimi. Šildymo kabeliai nėra dalinami, todėl viena svarbiausių užduočių - išsirinkti tinkamą jo ilgį.

Norint apskaičiuoti, kiek metrų kabelio jums reikės būtina žinoti tikslų patalpų plotą. Įprastai standartinėse gyvenamosioms erdvėse, įskaitant ir vonios kambarį, šildymo kabelis montuojamas kas 7-12 cm. Įvertinkite, kam bus naudojamas grindinis šildymas - jis atliks pagrindinio ar papildomo šilumos šaltinio funkciją. Svarbu įvertinti ir patalpų specifiškumą.

Trumpa charakteristika pasirinkimui

• TASSU: dviejų laidininkų, galingumas 20 W/m, jungiamojo laido ilgis 2.5 m, montavimo temperatūra nuo −15 °C.
• ThinMat: nominali įtampa 230 V, žemiausia montavimo temperatūra +5 °C, jungiamojo laido ilgis 3 m, behalogeniai kabeliai.
• Rekomenduojami galingumai: 80-120 W/m2 (komfortui), 100-150 W/m2 (pagrindiniam šildymui), iki 180 W/m2 (dalinai akumuliuojamai sistemai).
