Alyvos silumos laidumas ir jo matavimo metodai: svarba, savybės ir įtaka elektros įrangos patikimumui

Šiame straipsnyje išsamiai aptariami alyvos silumos laidumo aspektai, pagrindiniai matavimo metodai ir jų taikymas elektros įrangos izoliacijoje. Apžvelgiami alyvų tipai, drėgmės ir vandens įtaka, pliūpsnio temperatūra, užšalimo ir užpilimo taškai, klampumas, tankis, rūgščių vertė, oksidacijos stabilumas bei šilumos laidumo svarba šilumos mainų procesuose. Pagrindinis tikslas - suprasti, kaip teisingai įvertinti ir kontroliuoti alyvos savybes siekiant užtikrinti ilgaamžiškumą ir saugų įrenginių darbą.

Kokių tipų yra elektros izoliacinė alyva?

Elektros izoliacinę alyvą sudaro transformatoriaus alyva, kondensatoriaus alyva, kabelių alyva ir alyvos jungiklių alyva (grandinės pertraukiklio alyva ir kt.). Šio tipo alyva dažnai vadinama elektrine izoliacine alyva.

Kokia yra pagrindinė izoliacinės alyvos funkcija?

Izoliacinė alyva atlikia dvi pagrindines funkcijas: izoliuoti elektros įrangos izoliaciją ir atlikti aušinimo vaidmenį. Pavyzdžiui, transformatoriaus geležies šerdis ir ritė panardinami į alyvą, kad ją izoliuotų nuo oro ir drėgmės. Tarp jų yra gera izoliacija ir yra šilumos laidumas.

Kokios yra izoliacinės alyvos savybės?

Pagrindiniai jos veiksmai apima tris aspektus: gera izoliacija (didelis dielektrinis stipris ir mažas dielektrinių nuostolių koeficientas), geras šilumos perdavimas ir sklandumas (tinkama klampa, žemas užšalimo taškas), užtikrinantis efektyvų aušinimą. Taip pat svarbus oksidacijos stabilumas, kuris mažina dumblo ir rūgšties gamybą saugojimo ir naudojimo metu. Dumbliai ir rūgštys gali pakenkti elektrinėms savybėms ir aušinimo pajėgumui, trumpindami tarnavimo laiką.

Kokie yra drėgmės šaltiniai izoliacinėje alyvoje? Kokia forma ji egzistuoja?

Drėgmė gali patekti į alyvą per pakavimą, transportavimą ir laikymą, taip pat per vandens absorbcijos įtaką iš atmosferos ar susilietimo su vandeniu. Vandens absorbcija priklauso nuo sudėties ir temperatūros. Pavyzdžiui, paprastai tirpinimo vandens pajėgumas apie 40 PPm esant 20 °C, o transformatoriaus alyvoje vandens kiekį galima sumažinti iki maždaug 10 PPm naudojant dehidratačius. Drėgmė alyvoje egzistuoja trimis formomis: sustabdytas vanduo (lašinės), emulsijos vandens lašeliai (labai smulkūs lašeliai tolygiai išsibarsčius aliejuje) ir ištirpęs vanduo.

Kokiu neigiamu drėgmės poveikiu izoliacinės alyvos savybėms?

Drėgmė ženkliai mažina dielektrinį gedimo įtampą (pvz., esant vandens kiekiui 0,01% Gedimo įtampa ~15 kV; 0,03% - ~6 kV). Ji didina dielektrinių nuostolių koeficientą, skatina organinių rūgščių korozinį poveikį metalams bei muilinimą. Drėgna alyva sensta 2-4 kartus greičiau nei sausa. Standartai siekia palaikyti drėgmę apie 40 PPm arba atitinkamus reikalavimus priklausomai nuo šalies ir įrangos tipo.

Kokia yra pliūpsnio temperatūros priežiūros reikšmė „veikiančiai transformatoriaus alyvai“?

Pliūpsnio temperatūra yra svarbus indikatorius saugojimo ir eksploatacijos metu. Žemas pliūpsnio temperatūros rodiklis rodo lakiosios distiliatų buvimą - tai gali būti dėl dalinio įrenginio gedimo ar perkaitimo. Paprastai uždaro taško pliūpsnio temperatūra ne žemesnė kaip 140 °C, atviros pliūpsnio temperatūra - ne žemesnė kaip 145 °C, o testuojamos „teknios alyvos“ vertės reikia laikytis griežtai, palaikant ciklinio matavimo pakartojamumą.

Kokia yra izoliacinės alyvos užšalimo ir užpilimo temperatūra? Ar šis indeksas turi įtakos izoliacinės alyvos veikimui?

Užšalimo temperatūra apibrėžia aukščiausią tašką, kai alyva nekinta jos lygis, o užpilimo taškas - žemiausią temperatūrą, kurioje alyva teka. Šie indeksai yra svarbūs įvertinant, ar alyva išlieka sklandžia eksploatacijoje esant žemoms temperatūroms.

Kokį poveikį kinematinis klampumas turi izoliacinei alyvai?

Klampa įtakoja šilumos perdavimo efektyvumą ir operacinę saugą. Per didelis klampumas riboja šilumos perdavimą, o per mažas klampumas gali būti nepakankamas aušinimui bei palaikymui mechaninei funkcijai. Nustatymai dažnai įtvirtinami pagal ASTM D3487 ir IEC standartus, nurodančius kinematinės klampos reikalavimus skirtingose temperatūrose (pvz., 0 °C, 100 °C, -15 °C, -30 °C, -40 °C).

Kodėl reikia kontroliuoti izoliacinės alyvos tankį (arba santykinį tankį)?

Tankis tiesiogiai susijęs su vandens kiekiu alyvoje ir su įrenginio veikimo temperatūra. Per didelis vandens kiekis gali ledo kristalams prilipti prie elektrodo žemose temperatūrose, o prisitaikant aukštesnėje temperatūroje jie ištirpsta, didindami laidumą. Todėl įrenginiai stebimi pagal tankio parametrą - paprastai turėtų būti ne didesnis kaip 895 kg/m3 esant 20 °C.

Kokia yra rūgšties vertės nustatymo reikšmė naudojant izoliacinę alyvą?

Rūgštinė vertė rodo alyvoje esantį rūgščių junginių kiekį ir paprastai išreiškiama mgKOH/g. Naujoji transformatoriaus alyva turi mažą rūgščių vertę, o senėjimo metu ji didėja. Aukštesnės rūgšties vertės skatina koroziją ir dumblų susidarymą, kuri sutrumpina alyvos tarnavimo laiką.

Kokia yra izoliacinės alyvos PH vertės matavimo reikšmė eksploatacijos metu?

PH dažnai nenaudojamas naujų alyvų įvertinimui, bet gali nurodyti vandenyje tirpios rūgšties indeksą. Tyrimų duomenimis, kai rūgštinė vertė viršija 0,1 mgKOH/g arba pH ≤ 4,0, gali padidėti dumblo nusėdimas ir pablogėti alyvos kokybė. Gera praktika - palaikyti pH > 4,2.

Kokia yra transformatorių oksidacijos stabilumo matavimo reikšmė?

Oksidacijos stabilumas matuojamas įdedant tam tikrą kiekį alyvos į įkaitintą vonią su vario katektoriumi, leidžiant jai oksiduotis 164 valandas ir išmatuojant rūgšties vertę bei nuosėdas. Šis testas padeda įvertinti alyvos tarnavimo laiką ir įskaitina popieriaus/plaušų senėjimą. Dėl padidėjusio temperatūros pavojaus transformatoriuose, oksidacijos stabilumas yra svarbus ilgaamžiškumui.

Kodėl reikia išlaikyti įprastus šilumos laidumo bandymų standartus?

Šilumos laidumas įtakoja medžiagos gebėjimą praleisti šilumą. Veiksmingas šilumos laidumas yra būtinas transformatorių ir kitų įrenginių veiklai. Geresnis šilumos laidumas leidžia efektyviau aušinti, o prastas šilumos laidumas gali sukelti perkaitimą ir gedimus. Pagrindiniai standartai apima IS 9489 ir kitas ISO/IEC/ASTM rekomendacijas, kurios užtikrina nuoseklius bandymus, įskaitant testavimo metodiką, matavimo aplinką ir rezultatų interpretavimą.

Šilumos laidumas ir jo matavimo metodai

• Šilumos laidumas (lambda, λ) - medžiagos gebėjimas perduoti šilumą per statinį temperatūros gradientą. Kuo mažesnė λ, tuo geresnė izoliacija.
• Šilumos perdavimo būdai: šilumos laidumas, konvekcija ir radiacija. Konvekcija gali būti natūraliai arba priversta, o radiacija gali vykti net vakuume.
• Medžiaga su dideliu šilumos laidumu dažnai naudojama kaip šilumos laidininkas (pvz., deimantas ar metalai su dideliu laidumu). Mažo laidumo medžiagos naudojamos kaip izoliacijos, siekiant riboti šilumos srautą.
• Bandymo metodai dažnai taiko lazerio blykstės analizę arba kitus standartizuotus metodus, užtikrinančius nuoseklumą ir pakartojamumą.

Naudojimo praktiniai aspektai

Mažai laidžių metalų taikymas gali būti naudingas izolacijos sluoksniams, šalindamas šilumos perdavimą ir leidžia koncentruoti šilumą ten, kur reikia. Taip pat svarbu atsižvelgti į temperatūros svyravimus, šiluminį nuovargį ir suvirinimo procesus. Paveiki šilumos laidumo kontrolė padeda sumažinti energijos suvartojimą, pagerinti saugumą ir pailginti įrenginių tarnavimą.

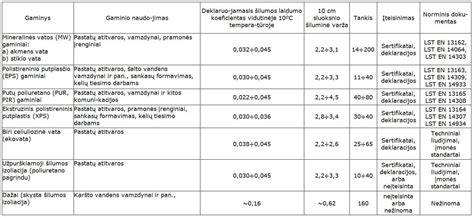

Tabela: svarbiausios izoliacinės alyvos charakteristikos

Skirtumas tarp šilumos laidumo metrologijos standartų

DIDELIS dėmesys skiriamas standarto reikalavimams: 0 °C, 100 °C, -15 °C, -30 °C, -40 °C temperatūroms. Taip pat būtina užtikrinti matavimo tikslumą dėl temperatūrų ir bandinio geometrijos veiksnių, kad būtų galima įvertinti šilumos laidumo pokyčius dėl laikymo, senėjimo ar oro sąlygų poveikio.
