Šiame straipsnyje apžvelgiama ultragarsinių tyrimų metodika, taikoma betono stiprumo įvertinimui, ir nagrinėjami susiję faktoriai bei rezultatų interpretavimas. Pateikiami praktiniai etapai, kalibravimo svarba, duomenų apdorojimo principai ir akustinės bei struktūrinės tyrimų sąsajos su statybos projektais. Tekstas remiasi laboratorinių darbų metodikos ir tyrimų nuostatomis, pateiktomis iš Mokomojo leidinio bei papildomų šaltinių.
Matavimo įrangos patikra, kalibravimas ir etalonų vaidmuo

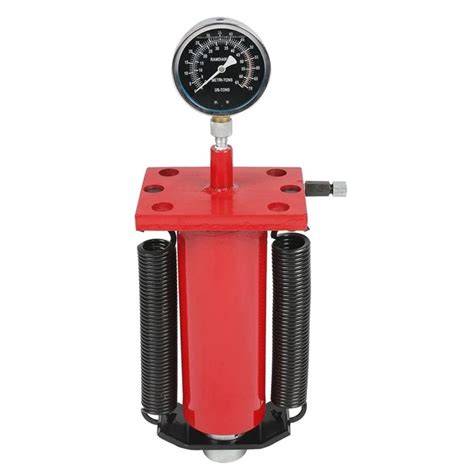

Matavimo priemonės naudojamos matuojamųjų dydžių vertėms nustatyti, jų charakteristikos gali būti statinės ir dinaminės, o etalonai realizuoja arba palaiko matavimo vienetų tikslumą. Kalbant apie hidraulinio preso kalibravimą, svarbu suprasti, kad presas turi būti patikrintas ir kalibruotas periodiškai, o dinaminiai matavimo įrankiai - taip pat. Darbo tikslumą nulemia paklaidos dydis, kuris gali būti atsitiktinis arba sisteminis, o santykinė paklaida rodo matavimo priemonės patikimumą.
Kalibravimo procesą paprastai sudaro apie dešimt vienodų pakopų iki maksimalios apkrovos, įjungimas ir apkrovos didinimas su registravimu. Tada atliekamas įjungimo-eigos tyrimas ir duomenų įrašymas į lenteles. Dinamometrų charakteristikos, pavyzdžiui DOSM serijos, pateikiamos lentelėse; jose nurodomi matavimo ribos, padalos vertė ir tikslumas. Etaloninių dinamometrų techniniai duomenys naudojami kaip pagrindas kalibravimui.
- Susipažinti su etaloninio dinamometro konstrukcija ir kalibravimo metodika.
- Patikrinti hidraulinį presą ir įdėti dinamometrą tarp plokščių.
- Nustatyti indikatoriaus pradinę padėtį.
- Registruoti rodmenis pakopų metu ir sukurti grafiką nuo apkrovos.
Pristatomi pagrindiniai apibrėžimai: absoliutinė ir santykinė paklaidos. Santykinė paklaida a apibūdina matavimo priemonės patikimumą ir kalba apie tai, kokia tikslumo klasė taikoma konkretiai priemonei. Daugelio tyrimų metu įvertinamas ir atsitiktinių dydžių pasiskirstymas, dažnai šiais atvejais taikoma normaliojo skirstinio analizė ir histogramos.
Tyrimo rezultatų apdorojimas: statistika, regresija ir koreliacija
Tyrimų rezultatai gali būti visapusiški: aprašomieji (vidurkis, dispersija) ir prognozuojantys (mažiausiųjų kvadratų metodas). Iš gavimo duomenų galima nustatyti ryšį tarp kintamųjų, naudoti linijinį priklausomumą y = a0 + a1 x ir įvertinti koeficientus. Koreliacinės analizės tikslas - įvertinti ryšio stiprumą tarp x ir y, naudojant koreliacijos koeficientą r, kurio reikšmės svyruoja nuo 1 iki -1.
Apdorojant rezultatus svarbu nustatyti atsitiktinių dydžių pasiskirstymą, tiksliai įvertinti rizikas ir nurodyti patikimumą. Pats procesas leidžia įvertinti, ar gauti duomenys atitinka tikėjimą ir ar galima juos naudoti praktiniams sprendimams.
Ultragarsiniai bandymai betono stiprumui įvertinti
Ultragarsiniai tyrimai - tai metodika, kuri naudoja daugybę ultragarso bangų savybių (atspindžio, difrakcijos) norint nustatyti defektus, ertmes, išilginius įtrūkimus ir betono homogeniškumo pokyčius. Pagrindinis tikslas - įvertinti vidaus struktūros kokybę ir įvertinti, ar betono stiprumas atitinka projektinius reikalavimus. Ultragarsiniai tyrimai dažnai derinami su atitinkamais bandymo metodais, kuriais nustatomas iš tikrųjų pasiektas betono stiprumas.
Praktiniu požiūriu ultragarsinis bandymas suteikia galimybę tiksliai įvertinti tuštumų bei netobulų vietų vietą ir plotą, įtrūkimų gylį bei homogeniškumo laipsnį. Tačiau svarbu paminėti, kad įvairūs faktoriai (kietojo cemento rūšis, smėlio ir užpildo sudėtį, drėgnumas, amžius) gali įtakoti garso greitį ir todėl netiksliai nuspėti tikrąjį stiprumą be papildomų korekcijų.
Siekiant padidinti tikslumą, dažnai taikoma kombinuota ultragarsinių ir atmušimo metodų pradmenų integracija, vadinama ultragarso atmušimo metodu. Po apkrovos ir išjungimo tyrimu taikoma koreliacija tarp ultragarso rodmenų ir tikrojo betono stiprumo, siekiant tiksliai nustatyti nesubrendusių bei maišytų mišinių įtaką stiprumui.
Kitas betono stiprumo tyrimo metodus
Be ultragarsinių tyrimų, eksperimentuose gali būti taikomi šie metodai:
- Šerdies gręžimo metodas - tiesiogiai atspindi vietinius pažeidimus ir leidžia tiksliai įvertinti betono stiprumą pagal šerdies dalies būklę.
- Atsigavimo (reborn) metodai - paviršiaus kietumo ir karbonizacijos gyliu nustatymas, siekiant įvertinti paslėptąją betono jų stiprumą.
- Gniuždymo bandymai kubais (150 mm standartiniai kubai, 100-200 mm papildomai) - klasikinis betono stiprumo įvertinimas, kuris gali būti konvertuojamas į kiti dydžiai.
Priklausomai nuo konstrukcijos vietos, gali būti svarbu pasirinkti atsitiktinio ėminių ėmimo metodą, kad gauti duomenys būtų reprezentatyvūs ir nešališki. Taip pat aptariami privalumai ir trūkumai šerdinio gręžimo bei atsparumo metodų atžvilgiu, ir jų taikymo vietos bei sąlygos.
Betono kietėjimo procesų tyrimai
Kietėjimo laikotarpiu svarbu stebėti mechaninių savybių pokyčius. Įvairūs tyrimų metodai (įskaitant akustinę, termografinę, rentgenografinę analizę) gali būti naudojami, siekiant įvertinti betono tankį, mikrostruktūrą ir galimą poringumą. Rentgenografinė analizė leidžia vizualiai įvertinti cementinių kremų ir užpildų pasiskirstymą, o termografinė analizė gali atskleisti šiluminės energijos pasiskirstymo ypatumus atliekant kietėjimo procesą.
Konstrukcinių medžiagų stiprumo tyrimai ultragarsiniais metodais
Ultragarsiniai bandymai yra svarbi dalis konstrukcinių medžiagų stiprumo tyrimų. Jie padeda nustatyti ne tik betono betonų stiprumą, bet ir kitų konstrukcinių medžiagų savybes: vientisumą, homogeniškumą ir galimus vidinius defektus. Ultragarsiniai tyrimai gali būti derinami su plastinių deformacijų bei tamprųjų deformacijų metodais, siekiant įvertinti sąsajas tarp mechaninių savybių ir ultragarsinių rodmenų.
Konstrukcinių medžiagų deformacinių savybių tyrimai rezonansiniu metodu
Rezonansiniai metodai suteikia papildomų duomenų apie medžiagų tankį, elastines savybes ir ertmių poveikį. Taip pat gali būti atlikti vienalytiškumo tyrimai ultragarsiniu metodu, siekiant įvertinti medžiagos nuoseklumą visoje masėje.
Matavimo patikimumas ir praktiniai patarimai
Naudojant ultragarso metodus, būtina laikytis standarto ISO 16283 reikalavimų, užtikrinant tinkamą darbo zoną, teisingą įrangos kalibravimą ir tinkamą duomenų apdorojimą. Be to, reikia atsižvelgti į aplinkos sąlygas - temperatūrą, drėgmę, amžių ir kitus faktorius, kurie gali keisti ultragarso sklidimą ir sukelti netikslumus. Svarbu, kad duomenys būtų interpretuojami atsižvelgiant į kontekstą ir žinant tikslinimo kreives bei korekcijas, kurios yra taikomos pagal matavimo metodiką.
Praktiniai pavyzdžiai ir taikymo scenarijai
Gyvenamajam ir visuomeniniam pastatui, kaip STR 2.01.07 ir kiti teisės aktai nurodo akustinės apsaugos reikalavimus, svarbu užtikrinti minimalius Rw ir Ln,w rodiklius patalpose. Akustiniai matavimai yra svarbūs statinių derinimo etape ir eksploatacijos priėmimo metu, kad statinys atitiktų Lietuvos statybos techninius reglamentus. Akustiniai protokolai gali būti naudojami ir parduodant pastatus, siekiant įrodyti jų atitikimą akustinėms klasėms ir saugumo normoms. Tinkamai atlikti matavimai užtikrina gyventojų komfortą, energijos vartojimo efektyvumą ir teisinius reikalavimus.
Turinio santrauka: praktiniai aspektai inžineriniam projektui
Siekiant užtikrinti konstrukcijų patikimumą bei atitikimą akustikos reglamentams, būtina integruoti ultragarso tyrimus į plataus spektro testavimo proceso dalis: planavimą, matavimo etapus, kalibravimą, duomenų apdorojimą ir rezultatų interpretavimą. Tarp tyrimų metodų svarbu išlaikyti balanso tarp tikslumo, kainos ir laikotarpio. Be to, laboratorinio darbo metu įgytos žinios apie matavimo įrangos patikrinimą, etalonų naudojimą bei statistinę duomenų analizę suteikia pagrindą įgyti praktinę patirtį civilinės inžinerijos srityje.
Dažniausiai naudojų terminų žodynas
- Rw - akustinio garso izoliacijos rodiklis tarp patalpų.
- Ln,w - smūginio triukšmo izoliacijos rodiklis per perdangos konstrukcijas.
- Ultragarsinis atmušimo metodas - derinamas metodas, kurio pagrindas yra ultragarsinis tyrimas kartu su įtakoje esančių bandinių izoliacijos įvertinimu.
- Šerdies gręžimo metodas - lokalus betono stiprumo įvertinimas pagal išgręžtos šerdies būklę.
- Kalibravimas - matavimo priemonių metrologinis patikrinimas ir korekcijos procesas, užtikrinantis duomenų patikimumą.
