Grindinis šildymas yra žematemperatūrinis sprendimas, kurio tikslas - komfortiškas paviršiaus temperatūros paskirstymas ir efektyvus energijos panaudojimas. Optimalu grindų paviršių šildyti iki apie 24 laipsnių C, o esant dideliems šilumos nuostoliams - iki 27-28 laipsnių C. Tačiau aukštesnė paviršiaus temperatūra jau gali būti nekomfortiška. Svarbiausia - užtikrinti pastato sandarumą ir mažus šilumos nuostolius, nes tik tokiu atveju grindų šildymas bus malonus ir ekonomiškas.

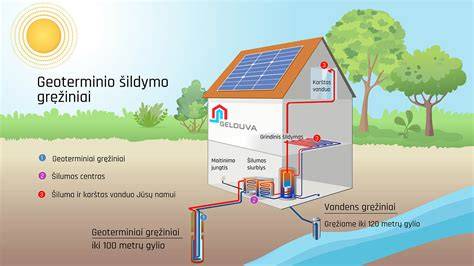

Grindinio šildymo principai: vanduo, betonas ir plokštės
Didžiausia į grindų vamzdyno kontūrą atitekančio vandens temperatūra dažnai svyruoja apie 35-55°C, o grindų paviršiaus temperatūra gali būti iki 28°C. Skiriasi su radiatoriais tiekiamo vandens temperatūra (60-80°C). Šiltas vanduo tekėdamas vamzdeliais sušildo betoną, kuris pasižymi dideliu šilumos akumuliacija ir tolygiai skleidžia šilumą į viršų. Tokiu būdu šiluma paskirstoma patalpoje ir sušildo orą, o šilumos dalis iš patalpos nusileidžia į apačią, todėl atsiranda malonus temperatūros profilis su šilčiausia zona prie grindų.
Be „šlapiųjų“ (betono užliejamų) įrenginių egzistuoja ir „sausoji“ grindų šildymo technologija: vamzdeliai įmontuojami į specialias plokštes, kurios tolygiai skleidžia šilumą į grindis. Plokštės suformuoja šilumos paskirstymą, leidžia kloti dangą ir užtikrina patempinį atsparumą. Įrengiant su Thermo plokštėmis, grindinio šildymo konstrukcija tampa greitesnė ir lengvesnė montuoti, nes nereikia armavimo tinklo ir papildomo vamzdžių tvirtinimo.
Projektavimas ir skaičiavimai
Grindinio šildymo projektas - būtinas, nes jis nustato tinkamą vamzdžių skersmenį, jų žingsnį, betono sluoksnio storį, ir šilumos paskirstymą kontūruose. Projekte įvertinamas patalpos šilumos poreikis, langų šilumos tiltelių įtaka, grindų dangos šiluminė varža ir izoliacijos storis. Taip pat įvertinama šilumos nuostolių dalis ir nustatoma, kiek šilumos turi būti tiekiama per kiekvieną kontūrą, kad grindų paviršiaus temperatūra būtų tolygi ir komfortiška.
Standartinės sąlygos dažnai nurodo: vamzdžių skersmuo gali būti nuo d14 iki d20, atstumas tarp vamzdelių - 10-30 cm, o laikomasi rekomenduojamo temperatūrų skaičiaus kontūruose: paduodamo vandens temperatūra 25-55°C, o vidinė groundinio kontūro temperatūra ≤ 50°C. Esant didelėms langų erdvėms ar šilumos tilteliams, žingsnis gali būti tankesnis 1 m ruože už langų ir stiklinių paviršių zonoje, kad išvengiama šalto oro srautų.
Didelį vaidmenį atlieka grindų danga: plytelės, marmuras ar natūralus akmuo geriausiai praleidžia šilumą, o kilimai ar kilpinės dangos šiek tiek sumažina tolygų šilumos atsaką. Jei grindų danga įmontuota virš šilumos šaltinio, būtina įvertinti dangos šiluminę varžą ir jos įtaką šilumos atidavimui.
Thermo plokštės ir jų privalumai
Thermo plokštės iš pilkojo neoporo su grafito priedais naudojamos sausajame grindų šildyme. Jos turi užraktus, kurie sėkmingai jungia plokštes, o viršutinė plokštės dalis suformuoja konuso formos įsikišimus vamzdelių laikymui. Plokštės uždengtos vandeniui nepralaidžia plėvele, o jų reljefinis paviršius užtikrina tolygų vamzdžių laikymą vietoje. Montavimas su Thermo plokštėmis yra apie keturis kartus greitesnis nei „šlapiojo“ sprendimo, nes nereikia armuoti tinklo, o darbas vyksta ant plokščių, kuriose galima vaikščioti. Taip pat plokštės suteikia papildomą triukšmo izoliaciją dėl jų iškilimų ir tarpo, kuris neleidžia plokštei liestis su perdanga.
Thermo plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant lygių putplasčio plokščių pakloto, priklausomai nuo energinės klasės ir grunto pobūdžio. Tačiau svarbu užtikrinti gerą pagrindą ir pakankamą izoliaciją, kad didesnė dalis šilumos neprasiskverbtų į gruntą. Įrengiant ant grunto, rekomenduojama papildomai kloti 60 mm Thermo Floor plokštes ir nereikia armatūros tinklo.
Temperatūrinės siūlės, izoliacija ir grindų dangos
Betono plėtimosi dėl šildymo proceso reikia laikyti įvairesnėje teritorijoje. Todėl grindų konstrukcijoje įrengiamos temperatūrinės siūlės - tai būtina siekiant išvengti įtrūkimų. Siūlės įrengiamos perimetriniuose kampuose ir durų angose, o kai ploto dydis didesnis, naudojamos elastingos izoliacinės medžiagos (dažnai pūsto polietileno juostos apie 1 cm storio). Jei siūlės ištisi skersai patalpos, būtina įrengti jas naudojant energiją taupančias plokštes ir užtikrinti jų formą bei vietą grindų dangoje, kad plėtimosi judėjimas nepažeistų dangos. Taip pat siūlės ir izolacijos jungimo vietą būtina uždengti plėvele, kad betonas nepatektų po izoliacija.
Grindų dangai būtina pasirinkti savybėmis tinkamą dangą šildomoms grindims: didelio tankio plytelės, marmuras ar akmuo geriausiai praleidžia šilumą, o kilimų dangos mažina šilumos atidavimą. Medinės dangos gali būti sudėtingos dėl išsiplėtimų ir įtrūkimų, todėl rekomenduojama naudoti tvirtas pagrindines faneros plokštes su tinkamais sluoksniais arba naudoti kitus sprendimus, kurie leidžia stabiliai plėtotis grindų konstrukcijai.
Projektas ir įrengimas
Paremtas EN 1264 ir EN 15377: grindų šildymo projektas turi atsižvelgti į patalpos tipą, oro temperatūros tikslus ir grindų paviršiaus temperatūros viršutinę ribą. Pavyzdžiui, gyvenamosiose patalpose leistiną grindų paviršiaus temperatūrą nustato 29-100 W/m², voniose ir dušuose - 24-33°C, o pasienio zonose (1 m nuo išorinės sienos) - 20-35°C.
Projektui taip pat svarbu nurodyti pagrindo šiluminį atsparumą, izoliaciją, vamzdžių skersmenį ir jų išsidėstymo tankį. Virš kontūrų kontūro temperatūra įprastai viršija 50°C tik ekstremaliais atvejais, todėl būtina turėti maišymo įrangą (3 arba 4 srovinių maišytuvą) šildomoms grindims, kai vienas šaltas / karštas šilumos šaltinis jungiamas su kitu šaltiniu.
Automatiniam valdymui dažnai naudojami AFC (Automatic Flow Control) kolektoriai, kurie automatiškai subalansuoja srautus ir palaiko reikiamą srauto greitį bei temperatūrą kontūruose. Tokie sprendimai ypač naudingi renovuojamuose pastatuose su keliomis šilumos šaltinių sistemomis. Valdymo pultai ir termostatai montuojami patalpose, o jų signalai perduodami per laidinį ar belaidį ryšį į kolektorių ar atskirus vamzdyno atšakas.
Didelio pločio patalpų ir didelių stiklinių paviršių sprendimai
Jei kambaryje yra dideli langai ar stiklinės sienos, vamzdžiai reikia išdėstyti tankiau ruože 1 metro pločio, kad būtų išvengta šaltų srautų ir įtakos visam kambariui. Taip pat būtina užtikrinti, kad betono sluoksnį dengiant šildomų vamzdelių viršutiniu sluoksniu būtų tinkamas storis (optimaliai apie 6,5 cm sluoksnis, iš kurio virš vamzdelio - apie 4,5 cm). Į betoną dedami plastifikatoriai, kurie suvienija betoną ir sumažina oro apnašų riziką.
Valdymas ir energijos taupymas
Siekiant palaikyti norimą patalpų temperatūrą, grindų šildymas yra valdomas automatiškai. Kambario temperatūros kontrolė dažnai įrengiama 1,5 m aukštyje ant sienos - termostatas matuoja oro temperatūrą ir reguliuoja šilumos srautą į grindų vamzdyną. Jei grindys įrengtos keliose zonose, gali būti naudojami papildomi vožtuvai ar termostatinės pavaros ant kolektorių arba ant vamzdelių atšakų. Galima naudoti ir programuojamus termostatus visai savaitei, kad būtų užtikrinti šilumos pokyčiai pagal jūsų dienotvarkę.
Modernios sistemos leidžia valdyti grindų šildymą nuotoliniu būdu per išmaniuosius įrenginius. Reguliavimas nuotoliniu būdu leidžia įjungti/atsisijungti šildymą, kai esate išvykę, ir prisitaikyti pagal lauko oro temperatūros pokyčius.
Planavimas, įrengimas ir klaidos
Prieš įrengimą būtina surinkti visus duomenis apie pastatą: vietą, orientaciją, sienų, langų, grindų, stogo konstrukcijų charakteristikas, matmenis, vandentiekio ir kanalizacijos sistemas, planuojamą šilumos šaltinį ir kuro rūšį, bei numatomą patalpų vėdinimą. Taip pat būtina nurodyti grindų dangų tipus ir norimą oro temperatūrą kiekvienoje patalpoje. Šie duomenys sudaro grindų šildymo projekto pagrindą ir lemia šilumos poreikio įvertinimą.
Svarbios montavimo sąlygos: vietos, kuriose gali būti temperatūrinės siūlės, turi būti numatytos tinkamai, o plokščių jungtys turi būti užtikrintos. Darbų eiga turi būti laikoma griežtai, siekiant įsitikinti, kad po pilno baigimo grindys šildomos bus teisingai ir be įtrūkimų. Po užpylimo būtina periodiškai tikrinti sistemą, ypač testuoti nuo pradinio užkietėjimo iki optimalios įkaitinimo ir aušinimo piko.
Taip pat svarbu, kad šilumos izoliacija būtų tinkama. Polistirolas yra plačiai naudojamas dėl geros šilumos izoliacijos ir lengvumo montuoti, tačiau galima naudoti akmens vatos alternatyvas, kai reikia didesnio atsparumo temperatūrai. Izoliacijos storis turėtų būti pakankamas, kad būtų sutaupyta šilumos ir išvengta šilumos nuostolių į gruntą ar apačios patalpas.
Elektrinėms grindų sistemos dalys
Elektrinės grindys skirstomos į šildymo kabelius, šildymo kilimėlius (matai) ir plėves IR plėvelę. Kabeliai naudojami dažniausiai vonios kambaryje ir virtuvėje, o laminatuose - IR plėvelė. Kiekviena zona turi būti atskirai sujungta į skydelį ir turi savo temperatūros reguliavimą bei saugiklius (RCD). Reikia įvesti maitinimo kabelį į kiekvieną termostatą bei grindų jutiklio laidą.
Naudojant programinius termostatus ir išmanųjį valdymą, energijos suvartojimą galima žymiai sumažinti. Tačiau būtina nepamiršti, kad grindų įšilimo ir aušinimo laikotarpis yra ilgesnis nei radiatorių, todėl būtina įrengti tikslų automatinį reguliavimą, kad žiemą netektų ilgai laukti, kol įšils kambariai.
Praktiškos rekomendacijos ir realios nuorodos
- Skaičiuokite ir projektuokite pagal faktinį patalpų naudojimą, įrenginių šilumos šaltinius ir skaičiuojamus šilumos nuostolius.
- Aukštos kokybės plokštės ir tinkama izoliacija sumažina šilumos nuostolius ir pagerina tolygų šildymą.
- Naudokite AFC kolektorius su automatine srauto reguliacija renovuojamuose pastatuose su keliomis šilumos šaltinių sumaišymo galimybėmis.
- Planuokite temperatūrines siūles ir danga už jos ribų taip, kad plaukiojantys plėtimosi judesiai nekeltų grindų įtrūkimų.
- Skirkite pakankamai laiko testavimui ir paleidimui: atlikite šildymo ir aušinimo testą prieš galutinį užbaigimą.
- Darbus patikėkite kvalifikuotiems specialistams; netyčiniai pažeidimai gali lemti vėliau sunkiai ištaisomas problemas.
Dažniausiai pasitaikančios klaidos ir kaip jų išvengti
- Neteisingas grindų po užpylimo išdėstymas arba netinkamas betono sluoksnio storis gali sukelti karštų ruožų susidarymą ir nepageidaujamą temperatūros išsidėstymą.
- Nedidelė ar netinkama izoliacija gali sukelti per didelį šilumos nuostolį į apačią ar gruntą.
- Nesuderinti grandinių ir netiksliai įrengtos temperatūros sistemos gali sukelti netolygų šildymo veikimą ar pernelyg didelį energijos suvartojimą.
- Nepakankamas grįžtų į šildomą kontūrą šilumos atiteka ir gali kilti temperatūros kritimai.
- Be tinkamo jutiklių įrengimo gali kilti problemų, kai sugenda jutiklis - būtina įtvirtinti jutiklius tinkamu vamzdžiu ir užtikrinti jų prieinamumą taisymo laikotarpiu.
