Wavin slėgio vamzdžių sistema - vamzdžių ir jungiamųjų dalių sistema, pagaminta iš neplastifikuoto polivinilchlorido (PVC) bei skirta nuotėkų išleidimui pastatų viduje, lietaus nuotėkoms aukštuminiuose pastatuose bei technologiniam vandentiekiui. PVC slėgio vamzdžiai negali būti naudojami geriamo vandens sistemose dėl iš žaliavos išsiskiriančių chloro junginių, kurie nuodingi žmogaus organizmui. Nerekomenduojama naudoti geriamo vandens sistemose (dėl žaliavoje esančių chloro junginių, nepalankių žmogaus sveikatai).
Medžiagos ypatybės ir atsparumas cheminėms medžiagoms
neplastifikuotas Pvc - tai kieta medžiaga. Jam būdingas beveik neribotas atsparumas rūgštims ir šarmams, didelis kietumas ir formos stabilumas. be to, kietas Pvc chemiškai atsparus alkoho- liams, alyvoms, alifatiniams angliavandeniliams, benzinui ir dauge- liui kitų chemiškai agresyvių medžiagų ir junginių (žr. PVC vamzdžių standartinio matmenų santykio (sDr), kuris lygus vardinio išorinio vamzdžio skersmens Dy ir vardinio vamzdžio sie- nelės storio e santykiui, vertės yra tokios: sDr41, jei vamzdis pri- skirtas sn4 klasei, sDr34 - jei vamzdis priskirtas sn8 klasei. Lygaus paviršiaus PVC vamzdžiai yra visiškai atsparūs nutekamiesiems buitiniams ir pramoniniams vandenims, o taip pat gruntui.
Terminės savybės
Wavin Ultra ir lygūs PVC vamzdžiai tinka naudoti iki +60°C temperatūros nutekamiesiems kanalizacijos vandenims. Be to, vamzdyje trumpai (iki 2 minučių) gali tekėti iki +100°C temperatūros nutekamieji vandenys, jei debitas yra iki 30 l/min. Tai reiškia, kad jie gali atlaikyti aukštesnę nei įprastai temperatūrą, o tai svarbu įvairiose pramoninėse ir buitinėse situacijose.
Atsparumas smūgiams ir kokybės kontrolė
Svarbus Wavin vamzdžių privalumas yra jų atsparumas smūgiams. Wavin slėgio ir savitakiniai vamzdžiai gaminami iš smūgiams atsparaus PVC. Nė viena PVC vamzdžių partija iš Wavin gamyklų neišleidžiama neatlikus smūgiavimo bandymų. PVC vamzdžių atsparumas smūgiams tikrinamas esant 0°C temperatūrai pagal LST EN 744 standartą. Šie bandymai atliekami UAB “Wavin Baltic” laboratorijoje, užtikrinant aukščiausius kokybės standartus.
Sandarumas, sujungimai ir montavimas
viename kiekvieno vamzdžio gale suformuota įmova, kurios vidi- niame griovelyje įmontuotas guminis žiedinis sandariklis, o kitas vamzdžio galas - lygus. atliekant montavimą lygus vieno vamz- džio galas įvedamas į kito vamzdžio įmovą tiek, kad nuo lygaus galo krašto iki įmovoje esančios atramos liktų 10 mm atstumas. vamzdžiai paprastai tiekiami su žiediniais sandarikliais, pagamin- tais iš butadienstireninio kaučiuko, kurie, kaip ir patys vamzdžiai, atsparūs agresyvioms medžiagoms ir junginiams.
Klijuojamos dalys laikomos pusę minutės, po to klijų perteklius pašalinamas. Gautasis rezultatas - dvigubai stipresnės vamzdyno sienelės sujungimo vietoje. Fasoninės detalės specialiais klijais jungiamos su vamzdžiu arba tarpusavyje. Tinkamai pasiruošus ir pasirinkus norimų sujungti segmentų ilgį (skersmenį), ir išdžiovinus valiklį (gruntą), užpilamas plonas specialių klijų sluoksnis. Du trečdaliai vamzdžio, įkišto į armatūrą, yra pasukami ketvirtadaliu apsisukimo. Tai užtikrins tolygų klijų sluoksnio pasiskirstymą. Po kurio laiko agresyvūs klijai ištirpina sujungtų elementų paviršių ir išgaruoja, o klijuojamos sienelės tirpdamos minkštėja ir tarpusavyje susimaišo - tokiu būdu gaunama vienalytė siūlė, pasiekiamas naujos konstrukcijos monolitiškumas ir sandarumas.
Vamzdžių, kurių vidinis skerspjūvis yra didesnis nei penkiasdešimt milimetrų, sujungimui reikia naudoti specialų tvirtinimo įtaisą. PVC vamzdžių movos naudojamos jungiant vidutinio ir didelio skersmens vamzdžius. Sukabinimo įtaisas yra dviejų vamzdžių sekcijų sankryžoje.
Diegimo gyliai ir klasės
sDr41, jei vamzdis pri- skirtas sn4 klasei, sDr34 - jei vamzdis priskirtas sn8 klasei. kloti žemėje 0,8 m - 6,0 m gylyje, o s (sn8) klasės vamzdžius, kurių sDr mažesnis, - iki 0,8 m ir daugiau nei 6,0 m gylyje.
Specializuoti sprendimai ir šuliniai

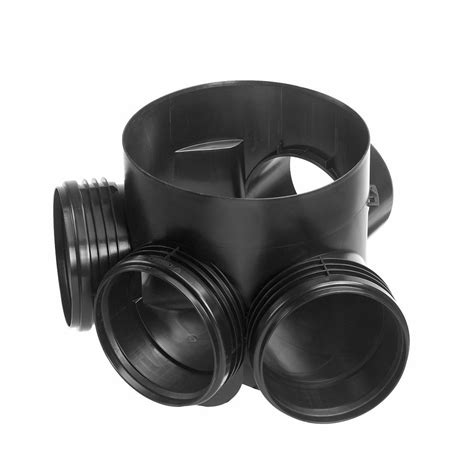

Specializuoti sprendimai Wavin šuliniams. Visoms Wavin šuliniams yra naudojami patentuoti gofruoti iš išorės ir iš vidaus Multiflex® vamzdžiai. Gofruotų iš išorės ir iš vidaus vamzdžių šuliniai yra atsparūs didelei apkrovai. Didelė (pvz., transporto) apkrova veikia tik paviršių, bet ne apatinę šulinio dalį. Net ir užvažiavus daug sveriančiai technikai ar šulinio vamzdį nudaužus horizontaliai, gofruoto vamzdžio šulinio viršų galima tvarkingai nupjauti ir sumontuoti dangtį.
Ekologinės savybės ir ilgaamžiškumas
Ekologinės vamzdžių savybės Wavin vamzdžiai pasižymi ir puikiomis ekologinėmis savybėmis. Nuo pagaminimo iki visiško susidėvėjimo PVC vamzdžiai nekenkia gamtai. Naudojant PVC gaunama žaliavų ir energijos resursų sąnaudų ekonomija gaminant, transportuojant, montuojant ir prižiūrint kanalizacijos sistemas. Pastaraisiais metais PVC vamzdžiai yra ypač vertinami, kadangi padidėjo kenksmingų medžiagų kiekis nutekamuosiuose vandenyse ir dėl "rūgščių“ lietų. Tai patvirtina jų ilgaamžiškumą ir saugumą aplinkai.
Pritaikymas, apribojimai ir montavimo ypatumai
Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu vamzdžiams yra taikomas standartai LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“ reikalavimai. Gamintojas privalo turėti ISO 9001:2008 (Kokybės vadybos sistemos. Reikalavimai) sertifikatą.
Klijuojami plastikiniai vamzdžiai - vienas geriausių pasirinkimų, kai norima greitai ir paprastai pakeisti ar sumontuoti naują vamzdyną. Pats procesas nereikalauja ypatingų įgūdžių - paprastas ir greitas montavimas, jeigu nereikia įrenginėti techniškai sudėtingų vamzdyno mazgų. PVC plastikiniai vamzdžiai montuojami tiek buityje, tiek ir pramonės šakose.
Kainodara ir gaminių įvairovė
Kainoraštyje pateikiama PVC slėgio vamzdžių kaina už vnt. (t.y. PVC slėgio vamzdis Su "Euro" mova (nurodyta kaina už vnt. Slėginiai polietileniniai HDPE (didelio tankio polietilenas), kartais dar žymimas PE-HD arba tiesiog PE vamzdžiai ir jungiamosios (fasoninės) dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. PE vamzdžiai yra gaminami iš PE100 arba naujos kartos PE100 RC žaliavos. Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse, 90-1200 mm vamzdžiai tiekiami gabalais, o jungiamosios dalys tiekiamos vienetais.
HDPE ir SDR, PN klasifikacija (palyginimas)
Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN (pressure nominal) ir SDR (Standart Dimension Ratio). SDR (Standar Dimensio Ratio) - išorinio vamzdžio diametro (D) santykis su sienelės storiu (e): SDR=D/e. Kuo didesnis SDR, tuo plonesnė vamzdžio sienelė ir tuo mažesnė vamzdžio slėgio klasė. Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Pvz. PN10 vamzdžiu esant 20°C temperatūrai gali tekėti daugiausia 10 barų slėgio skystis.
Transportavimas, sandėliavimas ir temperatūros įtaka
Reiktų atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Dėl šios priežasties Rangovas turi užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į statybos aikštelę ir sandėliavimą joje. Rangovas turėtų žinoti, kad dėl didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis. Pavyzdys: jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40°C, o užkasto per naktį nukristi iki 10°C, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5m.
Kaip LENGVAI prijungti prie PVC vandens linijų (geriausias būdas naudojant mažą skylę)
Privalumai santrauka
| Privalumas | Apibūdinimas |
|---|---|
| Terminės savybės | Atsparumas iki +60°C, trumpai iki +100°C |
| Atsparumas smūgiams | Tikrinamas pagal LST EN 744 standartą |
| Ekologiškumas | Neagresyvus aplinkai, mažesnės sąnaudos |
| Atsparumas | Atsparūs buitiniams, pramoniniams vandenims ir gruntui |
Vandentiekiui skirti PVC vamzdžiai ir jungiamosios detalės - ekonomiškas ir patikimas būdas užtikrinti šalto vandens tiekimą. Šio tipo plastikas puikiai tinka ilgaamžėms vamzdynų sistemoms. Jo sudėtyje yra stabilizatorių, suteikiančių atsparumą ultravioletiniams saulės spinduliams. Dėl polimerinių medžiagų savybių sąlygoja ir kai kuriuos šios sistemos pritaikymo apribojimus. Mažas atsparumas karščiui, polinkis plėstis veikiant šilumai - todėl sistema skirta šaltam vandeniui.
