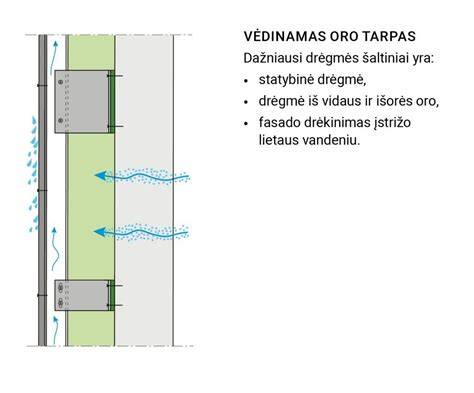

Modernizuodami daugiabučius namus ne tik padidiname jų energinį efektyvumą, taip sumažindami išlaidas šildymui, bet ir kuriame sąlygas sveikesnei, patogesnei gyvenamajai aplinkai, bei pageriname estetinę pastato išvaizdą. Vienas populiariausių modernizuojamų daugiabučių sienų šiltinimo sprendimų yra taip vadinamos vėdinamos sienos. Vėdinamos sienos tai - tokios sienos, kuriose tarp šilumos izoliacijos ir apdailos sluoksnio yra paliktas oro tarpas, kuriuo juda lauko oras, o sienos apačioje ir viršuje yra įrengiamos angos lauko orui patekti į šį tarpą. Tokios angos turi būti ne tik sienos apačioje ir viršuje, bet ir pačioje jos plokštumoje, ties langų, durų ar kitomis angomis. Taip judantis oro srautas leidžia pasišalinti drėgmei iš konstrukcijos.
Didelė vėdinamų fasadų apdailos medžiagų pasiūla leidžia pasirinkti spalvą, tekstūrą, plokščių tipą, dydį, leidžia kombinuoti kelias apdailos medžiagas. Kitaip sakant, pastato estetikai atsiveria didelės galimybės. Tačiau svarbiausia vėdinamos sienos dalis lieka po fasado apdaila - tai šilumos izoliacija ir apdailos tvirtinimo gembės/kronšteinai. Jau nuo šių metų sausio 1 dienos vėdinami fasadai turi būti tiekiami į rinką kaip vieninga sistema ir privalo turėti „Europos Techninį Įvertinimą“ (ETĮ) arba „Nacionalinį Techninį Įvertinimą“ (NTĮ).
Kas sudaro vėdinamą fasadą ir kaip tai patvirtinama
Tai dokumentas apimantis sistemos pagrindines dalis: laikančius tvirtinimo elementus - gembes/kronšteinus, įvairius tvirtinimo elementus, kreipiamąsias įtaisus, šilumos izoliaciją ir fasado apdailą. ETĮ arba NTĮ yra nustatoma visos sistemos degumo klasė, bei reikalingas šilumos izoliacijos storis šilumos perdavimo koeficiento vertei pasiekti, pateikiami charakteringų mazgų sprendimai ir sienos sluoksnių montavimo reikalavimai. Viena iš labai svarbių vėdinamų sienų dalių - tai tvirtinimo sistema, kuri laikosi ant gembių/kronšteinų ir atlaiko fasadui tenkančias apkrovas.
Dar ne taip seniai populiarūs aliuminio gembės/kronšteinai jau keičiami į nerūdijančio plieno gembes/kronšteinus, nes jų šilumos laidumas yra ženkliai mažesnis. Plačiausiai paplitęs šiltinimo būdas - dviejų sluoksnių šiltinimas: pirmasis - pagrindinis šiltinimo sluoksnis, kurio storis nustatomas skaičiavimais; antrasis - apsauga nuo vėjo. Pagrindinis izoliacijos sluoksnis dažnai įrengiamas iš PAROC Ultra arba PAROC Ultra plus plokščių - tai akmens vatos plokštės su mažo šiluminio laidumo charakteristikomis, kurios gerai priglunda prie paviršiaus ir viena prie kitos.
Specialiai vėjui skirtos PAROC WAS 35t, PAROC WAS 25t arba PAROC Cortex b 30 mm storio plokštės naudojamos apsaugai nuo vėjo. PAROC WAS 35t ir PAROC WAS 25t plokštės padengiamos plonu stiklo pluošto sluoksniu, jos nedegios ir atitinka A1 degumo Euroklasę, o PAROC Cortex b, suvyniotos į vandens garams laidžią plėvelę, atitinka A2 s1 d0 degumo Euroklasę. Siūlės tarp plokščių klijuojamos specialiosiomis juostomis, kampų sumontavimas taip pat užtikrinamas kampų sandarinimo juostomis. Padengimas gali būti baltos arba juodos spalvos.
Kitas vėdinamų sienų šiltinimo būdas - vieno sluoksnio šilumos izoliacinio sluoksnio įrengimas. Šiam tikslui naudojamos PAROC WAS 35t plokštės iki 200 mm storio. Taip pat galima įrengti dviejų sluoksnių sistemą: pagrindinis šiltinantis sluoksnis iš PAROC Ultra/Ultra Plus ir apsauga nuo vėjo iš PAROC WAS 35t, PAROC WAS 25t arba PAROC Cortex b. Šilumos izoliacijos storis priklauso nuo fasado konstrukcinių sprendimų, tvirtinimo elementų medžiagos ir išdėstymo, taip pat nuo šilumos izoliacijos savybių.
Nauji reikalavimai ir jų įgyvendinimas Lietuvoje
Pagal STR 2.04.01:2018 nuo 2023 m. ETĮ arba NTĮ turi būti galiojantys visoms vėdinamų fasadų sistemoms. Vėdinama sistema - tai statybvietėje įrengiama sienų apšiltinimo ir apdailos sistema, kurios pagrindiniai komponentai yra laikantysis karkasas, mechaninio tvirtinimo elementai, šilumos izoliacija, apsauga nuo vėjo ir išorinė fasado apdaila. NTĮ ar ETĮ įgijimas užtikrina, kad visos komplekto dalys - nuo karkaso iki apdailos - atitinka teisės aktų reikalavimus. Tačiau praktikoje pastebima, kad nėra daugelio gamintojų, galinčių tiekti visą komplektą vienu gaminiu, todėl sertifikavimas tampa dideliu iššūkiu mūsų rinkai.
Aplinkos ministerija signalizuoja, kad reikalavimas turėti NTĮ arba ETĮ nėra ribojimas architektūrinei kūrybai - galima rinktis įvairius fasado sprendimus jei laikomasi sertifikavimo reikalavimų. Tačiau praktika rodo iššūkius: daug pastatų su unikaliais fasadais, pvz., Europa ar Burė, kyla klausimų dėl naujų sertifikavimo procesų ir laikymosi STR. Dėl to atsiranda ne tik techninių, bet ir finansinių kliūčių tiekėjams bei rangovams, nes NTĮ/ETĮ kūrimas yra brangus procesas ir užima daug laiko.
Pagal MVGA ir SPSC, kai kurių pakeitimų tikslas - optimizuoti atitikimo vertinimo procedūras, siekiant kuo daugiau komplektų į rinką pateikti kaip vieną, sertifikuotą sprendimą. Tačiau realybėje projektavimas iš nutolusių sprendimų į vieną „visą sumuštinį“ gali būti sunkiai įgyvendinamas, nes nėra daug gamintojų, galinčių pateikti visą vienodo komplekto sprendimą. Aplinkos ministerija pažymi, kad reglamentavimas leidžia komplektų gamintojams nurodyti daugiau galimų fasado apdailos ir konstrukcijų kombinacijų, tačiau realybė rodo iššūkius dėl kainų ir laikini požiūrio į projektavimą.
Kaip pasirinkti ir įrengti vėdinamą fasadą
Vėdinamas fasadas gali būti šiltinamas akmens vata ir purškiamomis poliuretano putomis. Poliuretano putos užpildo visus tarpus ir suformuoja itin sandarų šiltinimo sluoksnį. Išorinį šiltinimą galima atlikti tiek statybos metu, tiek renovacijos metu. Vėdinamą fasadą galima montuoti neprarandant gyventojų ar darbo vietos dėl esamos veiklos ar pramoninio pastato pobūdžio. Kai šilumos izoliacija yra išorėje, rasos taškas perkeliama už laikančiosios sienos ribų. Izoliaciją galima dėti dviejų sluoksnių, kad užtikrintų tinkamą siūlių išsaugojimą ir išvengtų šalčio tiltų. Apdailos tvirtinimas prie karkaso leidžia atlikti vietinį remontą, o įvairūs dizaino sprendimai - trimatės detalės, skirtingos tekstūros, formos ir spalvos - yra įmanomi dėl daugiasluoksnės vėdinamo fasado konstrukcijos.
Vėdinamo fasado sluoksniai turi būti išlaikyti tokia tvarka: išorinis apdailos sluoksnis - labiau garams laidus nei vidiniai sluoksniai; šilumos izoliacija - didelės garų laidumo savybės; papildomi priešvėjiniai sluoksniai gali būti taikomi siekiant papildomos apsaugos. Dažniausiai naudojama akmens vata kaip šilumos izoliacija dėl jos garų laidumo savybių. Išorinis akmens vatos sluoksnis turėtų būti su apsaugine priešvėjinės plėvele, o dar geriau - papildomas vėjinės plėvelės sluoksnis.
Rinkoje galima rasti įvairių vėdinamo fasado tipų pagal apdailos medžiagas: keraminiai akmenys, aliuminio kompozitinės plokštės, aliuminio kasetės, metalinės plokštės, klinkerio plytelės, fibrocemento plokštės, terakotos plokštės, natūralus akmuo, HPL plokštės ir kt. Apdailos medžiagos pasirinkimas dažnai priklauso nuo biudžeto ir estetinių poreikių. Pakabinamos vėdinų fasadų sistemos sudarytos iš tarpusavyje susijusių elementų; jei sugedo viena dalis, gali būti paveikta visa sistema. Taigi svarbus yra patikimas tiekėjas ir sertifikuoti sprendimai.
Kampiniai mazgai ir montavimo principai
Vienas iš sudėtingiausių ventiliuojamo fasado mazgų - kampinis jungimas, kuris sprendžiamas keliais būdais. Karkaso laikikliai tvirtinami prie sienos su ankeriniais elementais. Plokštės montuojamos nuo apačios į viršų, laikantis horizontalios siūlių persidengimo tvarkos, siekiant išvengti tiesių plyšių. Aplinkos ministerija svarsto papildomus reikalavimus vėdinamų fasadų sistemoms: kad visos sistemos būtų įtrauktos į vieną gamintojų rinkinio komplektą su ETĮ arba NTĮ. Tokie pokyčiai gali užtrukti, bet siekia užtikrinti saugius ir patikimus sprendimus visuose pastatuose.
Teisiniai ir ekonominiai aspektai
STR pakeitimai įsigaliojo nuo 2022 m. pradžios. NTĮ kaina prasideda nuo kelių tūkstančių eurų, ETĮ - nuo kelių tūkstančių eurų, o papildomi bandymai ir skaičiavimai gali pareikalauti daugiau laiko ir išlaidų. Įmonių atstovai pažymi, kad sertifikavimas ir CE ženklinimas trukdo kurti visiškai individualius, nestandartinius fasadus, nes dauguma projektų turi būti įvertinti kaip vienas gaminys. Tačiau įstatymai ne tik riboja, bet ir skatina TED ir NTĮ patvirtinimą tinkamai sujungti komplektus ir užtikrinti jų veikimą visoje sistemoje.
Mišrus požiūris tarp kūrybinės architektūros ir techninio reikalavimo vertinamas skeptiškai - dažnai vartotojai ir architektai jaučiasi apriboti kūrybiniai sprendimai. Vis dėlto didžioji dalis ekspertų sutinka, kad reikalavimai užtikrina saugumą, energinį efektyvumą ir ilgalaikę investicijų naudą. Lietuvoje vertinimai ir sprendimai nuolat keičiasi, siekiant geresnės kokybės ir skaidrumo statybos sektoriuje.
