Besiųliai variniai vamzdžiai - varinis vamzdis, beveik grynas metalas, pagamintas pagal daugelio žinomų standartų reikalavimus. Jis gali būti iš skirtingų vario lydinių, siūlomas skirtingų skersmenų ir sienelės storio, tinka daugeliui šildymo, vandens tiekimo, aušalo ir medicininių dujø sistemø komponentø. Darbe pateikiama įžanga į pagrindinius lydinių tipus, jų savybes, įžambas ir pritaikymo galimybes, taip pat standartinę identifikaciją, matmenis bei jungiamųjų detalių reikalavimus.
Įvadas į besiūlius varinius vamzdžius: pagrindiniai lydiniai ir standartai

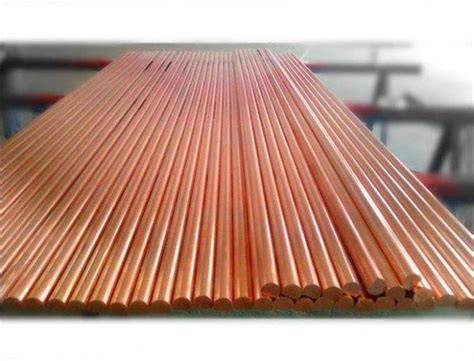

Besiūlių varinių vamzdžių spektras apima įvairius lydinius ir matmenis. Pavyzdžiui, besiūlius varinius vamzdžius galima rinktis iš lydinių C10200, C10300, C10800, C12000, C12200 (Cu ≥ 99,9 %; P ≤ 0,04 %), taip pat C23000 su papildomu Pb ir Zn kiekiu. Šie vamzdžiai dažnai naudojami vandentiekio ir šaldymo sistemose; standartinės ilgiai - 12 pėdų, skersmenys nuo 1/8" iki 12" su įprastu sienelių storiu arba 1/8" iki 10" ypač tvirtais sienelių storiais. Jungiamosios detalės gali būti sriegijuotos, flanšuotos arba lituojamos, priklausomai nuo konfigūracijos.
Šviesiai atkaitinti ir atkaitinti variniai vamzdžiai (B68 ir B75 serijos): pagrindinės savybės

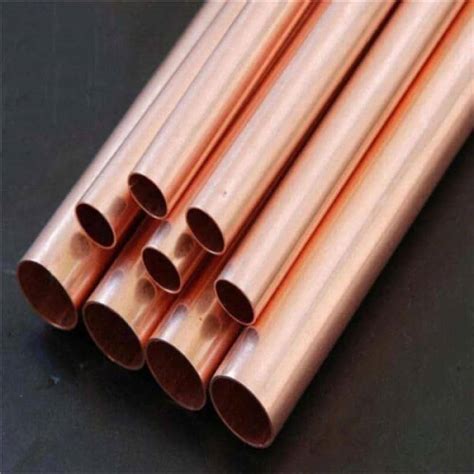

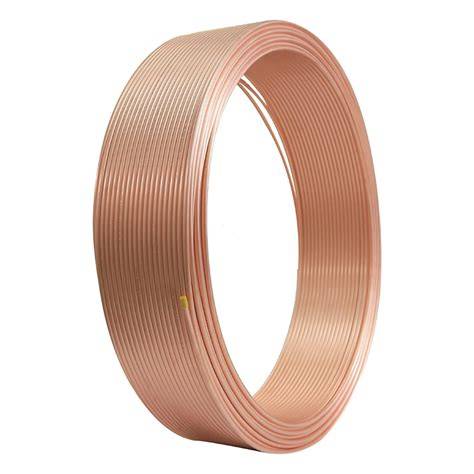

Šviesiai atkaitintas varinis vamzdis (ASTM B68) - besiūlis varinis vamzdis, pagamintas iš lydinių C10200, C10300, C10800, C12000 arba C12200, su O50 (minkštas atkaitinimas) arba O60 (lengvas atkaitinimas); gali būti tiekiamas tiesiai ilgio arba ritėmis, iki 12" vardinio skersmens. Pirkėjo užsakymu gali būti nurodytas lydinio UNS#, matmenys (skersmuo ir sienelės storis), forma (tiesūs ilgi, ritės) ir viso ilgio/gabalo skaičius. Be to, šio vamzdžio naudojimo specifika reiškia jo atitiktį tam tikroms programoms, pavyzdžiui šaldymo, mazuto, benzino ar alyvos linijoms. SMT B68 tvirtina, kad jis yra specialiai užsakinėjamas, ir neturėdamas specialių identifikavimo reikalavimų, nėra universalai nurodomas kaip standartinis vamzdis daugeliui santechnikos ar mechanikos kodų.
Besiūliai žalvariniai vamzdžiai: standartai ir lydiniai

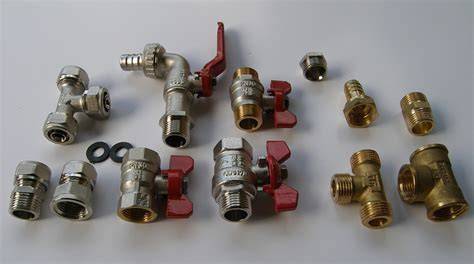

Žalvariniai vamzdžiai, besiūliai, gaminami pagal ASTM B 135, gali būti apvalūs, kvadratiniai arba stačiakampiai. Jie gali būti iš lydinių C22000, C23000, C26000, C27000, C27200, C27400, C28000, C33000, C33200, C37000 arba C44300, kur vario (Cu) kiekis svyruoja nuo 60 % iki 90 %. Jungiamieji elementai dažnai montuojami įvairiais būdais - nuo lengvų iki atkaitintų (minkštų) ir kietų (tempiamų) konstrukcijų.
Besiūliai vandens vamzdžiai (ASTM B88): K, L ir M tipai
Besiūlius vandens vamzdžius (ASTM B88) galima įsigyti K, L ir M tipais. Visi trys tipai gaminami iš lydinio C12200 ir turi cheminę sudėtį ne mažiau kaip 99,9 % Cu ir Ag, su fosforo diapazonu 0,015-0,040 %. K ir L tipo vamzdžiai tiekiami tiek tiesiai, tiek ritėmis; M tipas - tik tempiamas (kietas). K ir L tipai padengti spalvų juostelėmis: K - žalia, L - mėlyna; M tipo - raudona. Išskiriami ir specifiniai reikalavimai dėl identifikavimo ir ilgio, taip pat apie tai, kaip įpjovimai ir ženklinimai taikomi ritėms ar tiesiems ilgiams. Tiesus ilgis 3/8" OD - 4 1/8" OD, o ritės 1/8" - 1 5/8" OD. Prieš išsiunčiant, B88 vamzdis turi būti išvalytas ir uždengtas, o jungiamosios detalės turi atitikti atitinkamus reikalavimus.
Besiūliai vario žalvario vamzdžiai suvirintai ir suvirinimo reikalavimai
Besiūliai vario žalvariniai vamzdžiai pagal ASTM B587 gali būti apvalūs, kvadratiniai ar stačiakampiai, iš lydinių C21000, C22000, C23000, C26000, C26800, C27000 ar C27200. Suvirinimo bylos aiškiai nurodo, kad gali būti siūliami, tačiau pirkėjas turi pateikti lydinio UNS#, temperamento, matmenų ir kitų specifikacijų reikalavimus. Tokia konstrukcija yra inžinerinė, kurioje svarbi temperatūra, sienelės storis, formos ir ilgių valdymas.
Medicininiai dujų vamzdžiai ir specialūs reikalavimai

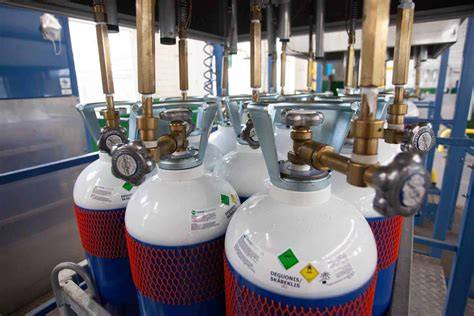

Medicininiai dujų vamzdžiai, pagaminti pagal ASTM B819, turi būti identifikuojami ištisine žalia juostele K tipo arba mėlyna L tipo, su papildomais įpjautais ženklai ne rečiau kaip 3 pėdas. Vamzdeliai turi būti išvalyti iki minimaliai likusio paviršiaus kiekio (maks. 0,0035 g/ft2) CGA G4.1 arba kitas atitinkamas procedūras. Naudojant gyvybiškai svarbias dujas, gaminantys gamintojai turi užtikrinti aukštą higienos ir švaros lygį.
Oro kondicionavimo ir šaldymo vamzdžiai (ACR) ir šildymo-montavimo standartai

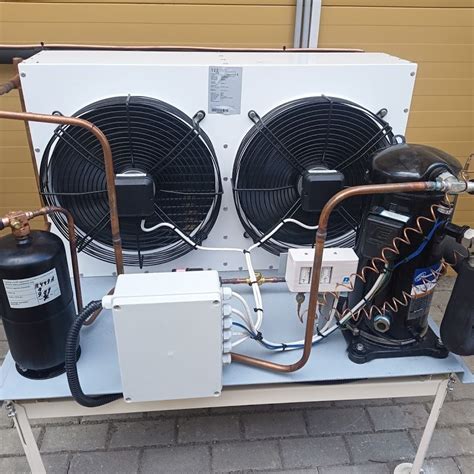

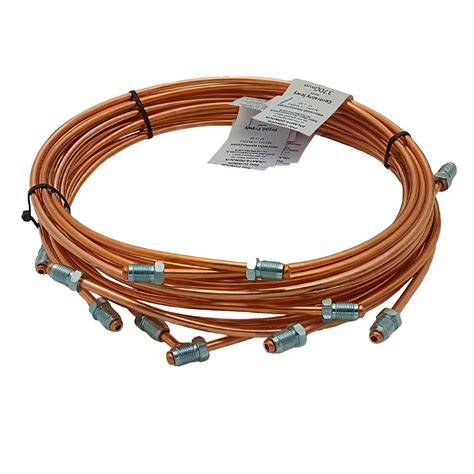

ACR vamzdis skirtas lauko sąlygoms, dažnai žinomas kaip Outdoor AC/Shadz. Jis gaminamas pagal ASTM B280 su lydiniu C12200 (Cu ≥ 99,9 %, Ag) ir P diapazonu 0,015-0,040 %. ACR vamzdis galima tiekti kaip ritės (H58) arba tiesūs ilgia (O60) - pagal užsakymo specifikacijas. Ritės dydžiai 60 arba 100 pėdų, tiesūs ilgi - 12 arba 20 pėdų, ir visi naudotojai turi įsitikinti, kad šaltnešis nereaguoja su variu (pvz., amoniakas netinka). Prieš išsiunčiant, vamzdis turi būti išvalytas ir uždengtas, o jungiamosios detalės turi būti suderintos su B16.22/B16.18 tipo jungtimis.
TP (TP) be sriegio vamzdžiai
TP vamzdis be sriegio (ASTM B302) dažnai gaminamas iš C10300 arba C12200 lydinių, kurių Cu > 99,9 %. TG be sriegio yra ištemptas (H58) ir gali būti tiek ¼" iki 12" skersmens. Idėja - identifikavimas pilkos juostelės su gamintojo pavadinimu ir kilmės šalimi, bei įpjovimai po 1½ pėdos intervalais. Pagrindinis panaudojimas - junginio su plediu ir lituotais lizdais, tačiau reikia nepamiršti, kad B16.22/ B16.18 slėgio jungtys nėra tinkamos naudoti su TP vamzdžiu.
DWV: drenažas, atliekos ir ventiliacija
DWV vamzdis (ASTM B306) skiriamas plonasienis, skirtingas dangamas nuo 1¼" iki 8" ir žalsvai geltonos spalvos - įprastas ženklinimas. Jis dažnai naudojamas drenažo bei ventiliacijos sistemose, o suvirinimo litavimas yra standartas. Standartinis ilgis - 20 pėdų, o kiti ilgio variantai suderinami su užsakymo sąlygomis.
Vario vamzdžių sienelių storio kokybė ir bendros kokybės principai
Vario vamzdžių jungiamųjų detalių sienelių storio vienodumas yra esminis kokybės rodiklis kartu su paviršiaus lygiu, be įbrėžimų ir oksidacijų. Jungiamųjų detalių kokybę užtikrina atsparumas korozijai, atsparumas terpėms (oksidacijai, hidrolizei ir pan.), taip pat virinimo proceso kokybė ir griežta dalių kontrolė (dydžio, išvaizdos, mechaninių savybių tikrinimas). Kokybės vadybos sistemos tobulinimas, darbuotojų kvalifikacija ir nuolatinis procesų stebėjimas yra būtini, kad užtikrintas produkto nuoseklumas ir stabilumas.
Tarptautiniai standartai ir regioniniai ypatumai
Skirtingos šalys naudoja skirtingas sistemos ir matavimo vienetus. Kinija (GB/T 1527-2017; GB/T 17791-2017) nustato pagrindinius rodiklius, cheminę sudėtį, mechanines savybes ir matmens nuokrypus. JAV (ASTM B42, B75, B135, B88, B280, B306, B819) - detaliai reglamentuoja vamzdžių matmenis, sienelių storį, jungiamųjų detalių tipus ir kokybės reikalavimus. ES naudoja EN standartų komplektą su DN ir OD matmenimis, siekiant užtikrinti tarptautinę prekybą ir aplinkosaugos principus. Japonija (JIS) - tikslūs matmenys ir paviršiaus apdorojimas; ISO standartių grupė - globali klasifikacija ir bandymų metodai. Tokie standartų skirtumai atspindi regioninius poreikius ir požiūrį į kokybę bei aplinkos apsaugą.
Kaip pasirinkti varinį vamzdelį aukšto slėgio skysčių tiekimo sistemoms
Renkantis vamzdį, reikia įvertinti atsparumą korozijai, mechanines savybes, kainą ir taikymo poreikius. Pirmiausia nustatykite sistemos reikalavimus: aušinimo pajėgumą, srautą, slėgį ir aplinkos sąlygas. Tuomet pasirinkite tinkamą išorinį skersmenį ir sienelės storį; atkreipkite dėmesį į prijungimo būdą (lituoti, sriegiai, flanšai) ir ilgius bei lenkimo spindulius, kad montavimas būtų lengvas. Pasirinkite tinkamą lydinį (pvz., TP2, KFR, ACR) atsižvelgiant į atitinkamus poreikius ir aplinką. Apsvarstykite kainų veiksnius ir ilgalaikę ekonominę naudą, įskaitant tarnavimo laiką ir priežiūros sąnaudas. Galiausiai konsultuokitės su projektavimo inžinieriais ar tiekėjais dėl optimalios specifikacijos ir biudžeto suderinamumo.
Populiarių konkrečių situacijų pavyzdžiai
- Didelė pramoninė gamykla: reikia aušimo sistemos su dideliu slėgiu; rinktis K/L/M tipo vamzdžius su tinkamu sienelių storumu ir prijungimo būdu.
- Naujas daugiabutis: karšto vandens tiekimo sistema; rinktis tinkamą skersmenį, sienelės storį ir ilgius, atsižvelgiant grindų išdėstymą.
- Didelis prekybos centras: komercinė šaldymo sistema; pasirinkti tinkamos apimties vamzdžių skersmenis ir lenkimo spindulius, atsižvelgiant į srauto reikalavimus.
- Namuose centrinė oro kondicionavimo sistema: skaičiuoti vamzdžio skersmenį, sienelės storį, ilgį bei lenkimo spindulį, kad būtų užtikrintas efektyvus vėsinimas ir šildymas.
Santrauka: svarbiausios frazės ir išvados
Varinių vamzdžių specifikacijos priklauso nuo lydinių, sienelės storio ir jungiamųjų detalių tipo. Standartai skirtingose šalyse - ASTM, EN, JIS, ISO - formuoja įgytąją praktiką ir užtikrina tarptautinę suderinamumą. Svarbiausia - laikytis kokybės standartų, užtikrinti sienelių storio vienodumą, atsparumą korozijai ir tinkamą jungiamosios detales, kokybės kontrolės procedūrų laikymąsi. Be to, būtina atsižvelgti į konkrečios taikymo srities reikalavimus ir užtikrinti teisingą matmenų konvertavimą tarp OD/ID, DN/NPS, taip išvengiant klaidų diegiant ir planuojant sistema.
