Vamzdžių dydžiai nėra tokie tiesioginiai kaip paprasti centimetrai. Vienoje sistemoje skaičius gali reikšti nominalų dydį, kitoje - realų išorinį skersmenį, o trečioje dar svarbus ir sienelės storis. DN ir coliniai dydžiai yra nominalūs. Jie patogūs jungtims, sriegiams ir techninėms sistemoms, bet jų negalima tiesiogiai versti į milimetrus. Plastikiniai, metaliniai, variniai, PEX, PP-R ar kanalizacijos vamzdžiai gali būti žymimi skirtingai. Ši lentelė yra orientacinė. Remontui geriausia matuoti realų vamzdį slankmačiu ir tikrinti konkrečios sistemos jungčių ar movų suderinamumą.
Vario vamzdžių pagrindinės savybės
Išskirtinis patikimumas, antikorozinės savybės ir atsparumas vandens smūgiams vandens vario vamzdžius iškelia į vamzdžių jungiamųjų detalių lyderį. Ribotas vario valcavimo veikimas yra didelių gaminių kainų pasekmė. Nepaisant to, kapitalinės investicijos į vandens tiekimo sistemą yra pateisinamos ir leidžia vartotojui nemąstyti apie inžinerinio tinklo rekonstravimą dešimtmečius. Be patvarumo, šiame straipsnyje mes analizuosime ir kitus vario vamzdyno pranašumus ir pažymėsime trūkumus. Mes taip pat atsižvelgiame į varinių vamzdžių, pagamintų iš vario, sudėtį, pagrindines savybes, ypatybes ir jų taikymo įvairiose srityse ypatybes.
Vario vandens tiekimas yra gana išskirtinė galimybė sutvarkyti ryšių sistemą. Nepaisant absoliučių pranašumų, vario naudojama vis mažiau. Pagrindinė priežastis yra alternatyvių medžiagų (plastiko ir plastiko) atsiradimas metalo-plastiko jungiamosios detalės.
Vario lydiniai ir jų savybės
Metalo lydinys M1 pasižymi didžiausiu vario kiekiu. Lydinio grynumas užtikrina aukštą lankstumą, elektros ir šilumos laidumą, taip pat atsparumą korozijai. Medžiaga gali būti pritaikyta skirtingoms perdirbimo technologijoms. Varinių vamzdžių gaminiai yra gaminami iš skirtingų vario rūšių. Cheminė sudėtis yra normalizuota pagal GOST 24231-80. Gamybai yra priimtini M1, M2, M3 klasių lydiniai.
M1 lydinio komponentų masės dalis: varis ir sidabras - 99,9; deguonis - 50; geležis, švinas - po 5; siera, cinkas - po 4; alavo, stibio, arseno ir nikelio - po 2; bismutas - 1. M2 masėje vario / sidabro dalis sumažėja iki 99,7, o nikelio ir deguonies kiekis padidinamas atitinkamai iki 200 ir 70. Alavo ir geležies santykis padidinamas iki 50. Pagrindinis vario lydinys pasižymi panašiomis savybėmis kaip ir M1 metalo lydinys.
Techninis varis (M3) yra antrinio lydymo ar ugnies rafinavimo rezultatas. Medžiagoje yra nemaža nikelio (200), alavo, švino ir arseno (po 80) masė. Vario kiekis yra 99,5. M3 lydinio vario vamzdžiai pasižymi dideliu stiprumu ir prieinamomis kainomis. Vario vamzdžių mechaninės savybės priklauso nuo lydinio kokybės sudėties ir vamzdžių gamybos technologijos. Gatavo produkto savybės yra normalizuotos pagal GOST 617.
Varinių vamzdžių charakteristikos
Varinių vamzdžių charakteristikos: darbinės temperatūros diapazonas - nuo -200 °C iki +300 °C; leidinas slėgis yra 100-200 atmosferų (daugelio klasių ribinė vertė siekia 450 atmosferų); santykinis pailgėjimas lūžio metu - 10-40%; vandens jungiamųjų detalių skersmuo - 3-350 mm, sienos storis - 0,8-10 mm; numatomas tarnavimo laikas - daugiau nei 70 metų. Kritinė vario vandens tiekimo temperatūra priklauso nuo elementų sujungimo būdo ir naudojamo lydmetalio tipo.
Išsamiau apie vario vamzdyno įrengimo technologiją mes čia kalbėjo. Faktinis tarnybos laikotarpis žymiai viršija gamintojo deklaruotą laikotarpį. Seniausios varinės komunikacijos Europoje naudojamos be pakaitų antrajam amžiui.
Privalumai ir trūkumai
Pagrindiniai varinių vamzdžių pranašumai - atsparumas korozijai, ilgaamžiškumas, stabilus pralaidumas, aukštas plastiškumas, galimybė sulenkti, išlaikyti formą ir atsparumas vandens plaktukams. Varinės jungiamosios detalės reikalauja mažiau medžiagos, o paviršius yra glotnesnis, todėl sumažėja druskų ir oksidų susidarymas. Taip pat varis turi antibakterinę savybę - cirkuliuoja vanduose, vanduo iš dalies dezinfekuojamas, o ant sienų mikroorganizmų neauga. Variniai vamzdžiai nėra paveikti UV spindulių, skirtingai nei kai kurie termoplastiniai junginiai. Be to, vario vamzdynas yra lengvesnis už plieną, palengvindamas transportavimą ir montavimą.
Neigiami trūkumai - aukšta kaina, montavimo sudėtingumas, rūgščių netoleravimas (pH virš 9), didelis šilumos laidumas (šildant karštą terpę kyla šilumos nuostoliai; šalto vandens sistemose gali formuotis kondensatas). Tačiau naudojant papildomą izoliaciją galima sumažinti šias problemas. Putų polietileno apvalkalas laikomas efektyviausia izoliacija ten, kur yra daug jungčių, o putplastis tinka šildytiems ir buitiniams karšto vandens tinklams.
Izoliacijos ir jungiamųjų detalių pasirinkimas
Išorinis įvorių dangos apsaugo nuo kondensacijos, „atvėsina“ paviršių, palaiko gabenamos terpės temperatūrą ir mažina triukšmą. Variniai vamzdžiai su išorine izoliacija naudojami tik tais atvejais, kai reikia sumažinti išorinės aplinkos poveikį ir išvengti apledėjusių spūsčių. Varinės grandinės buvimas vonios kambaryje yra išskirtinis dekoro elementas ir tikras klestėjimo ženklas namuose. Vario vamzdis yra nepretenzingas techninei priežiūrai ir nereikalauja reguliaraus dažymo.
Medžiagos pasirinkimas varinės vandens tiekimo sistemos įrengimui turėtų būti pagrįstas daugybės parametrų įvertinimu: gamybos metodu, laminavimo lygiu ir stiprumu, taip pat bendrais matmenimis. Galimybė iššifruoti asortimento žymėjimą padės naršyti vamzdžių jungiamųjų detalių įvairovę.
Gamybos būdas ir kietumo laipsniai
1 klasifikacija - gamybos būdas: šaltas valcavimas, presavimas ir suvirinimas. Gamybos taktika daro įtaką gatavo produkto našumui. Šaltojo deformavimo metodas sukuria vandens ir šildymo varinius vamzdžius, kurie aptarnavimo metu patiria didelį slėgį iš vidaus. Spaudos gamyba - vamzdžiai gaminami iš vario lakšto ir suvirinami po formavimo. Paskutinis etapas - kalibravimas.
2 klasifikacija - pagal kietumo laipsnį: minkšti (R 220), pusiau kieti (R 250) ir kieti (R 290) vamzdžiai. Kietos rūšys išlaiko didžiausią slėgį (iki 290 MPa), pusiau kietos - iki 250 MPa, minkštos - iki 220 MPa. Visi tipai tinkami gyvenamajam vandens tiekimui. Kieti ir pusiau kieti vamzdžiai sujungiajami litavimu, taip pat naudojami gofravimo ir gniuždymo metodai. Litavimas skiriamas į aukštą ir žemą temperatūrą.
3 klasifikacija - pagal bendrus matmenis: pagrindiniai matmenys - vidinis, išorinis skersmuo ir sienos storis. GOST 617-2006 (Bendrojo naudojimo variniai vamzdžiai) ir GOST 11383-75 reglamentuoja lygių ir ženklinimą. Europietiški gaminiai atitinka EN-1057 nuo 2006 m.
Vamzdžio matmenys: išorinis skersmuo ir sienos storis nurodomi milimetrais; skaitiklis - išorinis skersmuo, vardiklis - sienos storis. Pavyzdžiui, išorinęs 15 mm vamzdžio skersmuo reiškia išorę 15 mm, o vidinis skersmuo - apie 14 mm, sienos storis - 1 mm.
Ilgi ir standartai
Vamzdžių ilgiai priklauso nuo skersmens: iki 18 mm skersmens - 10 m ritės arba 1-6 m sekcijos; didesni - 1,5-6 m segmentais. Vandentiekio tinklai reikalauja vamzdžių 10-22 mm skersmens, kanalizacijai 32-42 mm. Stačiakampiai vamzdžiai naudojami rečiau. Daugiau matmenų ir ženklinimo - pagal GOST 617-2006 ir EN-1057 standartus.
Etiologijos svarba - norminiai reikalavimai reglamentuoja išorinius parametrus, mechanines charakteristikas, lydinio sudėtį, asortimentą ir ženklinimą. Vietoje to, ankstesniems dokumentams buvo naudojamas išorinis dydis 3/8 colio, o dabar matmenys nurodomi milimetrais su trupmenomis, skaitiklis - išorinis, vardiklis - sienos storis.

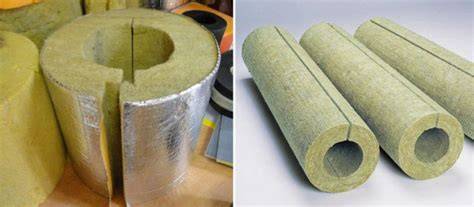

< tagimg>Vario vamzdžių išorinis šilumos izoliacijos variantas
