Šiltos grindys yra naudingos visais atžvilgiais: sukuria papildomą patalpų šildymą ir padidina komforto laipsnį. Nenuostabu, kad kai kurie privačių namų savininkai turi nenugalimą norą patiems surinkti tokio tipo šildymo sistemą. Jus taip pat jaudina idėja įsirengti šildomas grindis, tačiau iki galo nesuprantate šios sistemos specifikos ir nežinote visų projektavimo subtilybių? Yra šildomų grindų įrengimo variantų. Bet kurio iš jų veikimo principas yra paprastas: padėkite po apdailos grindų danga elektros laidai (kilimėliai), IR plėvelė arba vandens grindų vamzdžiai, kurie veikia kaip šildymo prietaisai.
Vandens grindų sistema gali būti skirstoma į dvi pagrindines kategorijas - betonines (šlapiąjį) ir lengvasisas. Betoninės sienos „šlapiuoju“ variantu užpildomos tirpalu ir geležinės konstrukcijos išlaiko vamzdžius. Lengvosios sistemos apima polistireną ir medieną; jos turi mažesnį storį ir svorį, todėl tinka ten, kur nėra galimybių atlikti stora betoną. Apibendrinant - vandens grindų įrengimas yra populiarus pasirinkimas tiek naujoms, tiek renovuojamoms patalpoms.
Vamzdžių ir kolektoriaus surinkimo pasirinkimas
Visų tipų vamzdžių analizė rodo, kad geriausias pasirinkimas yra sustiprinto polimero vamzdžiai, ženklai PERT ir kryžminio ryšio polietilenas (PEX). Taip pat reikalingi kolektoriaus mazgas, užtikrinantis aušinimo skysčio paskirstymą, oro išleidimą ir srauto matavimą. Standartiniai vamzdžių dydžiai: 16, 17 ir 20 mm, sienelės storis apie 2 mm. Rekomenduojama naudoti prekinius ženklus Uponor, Tece, Rehau, Valtec. Vamzdžiai iš kryžminio polietileno gali būti pakeisti metalo-plastiko ar polipropileno gaminiais.

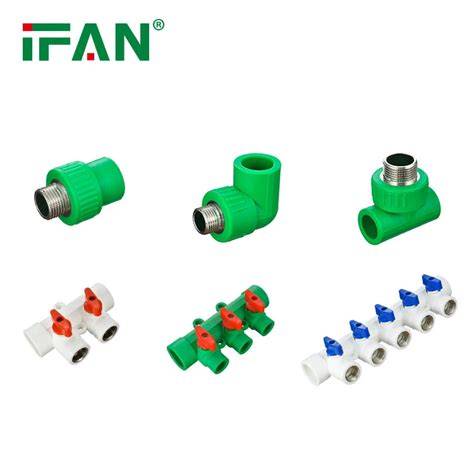

Kolektoriaus mazgas apima balansinius vožtuvus, uždarymo vožtuvus, srauto matuoklius, oro išleidimo angą, drenažo čiaupus ir tvirtinimo kronšteinus. Jei šildomos grindys jungtos į bendrą stovo, maišymo įrenginyje turi būti siurblys, apvadas ir termostatinis vožtuvas. Gera praktika - kolektoriaus mazgą įrengti spintelėje patogiam dažniniam valdymui ir priežiūrai.

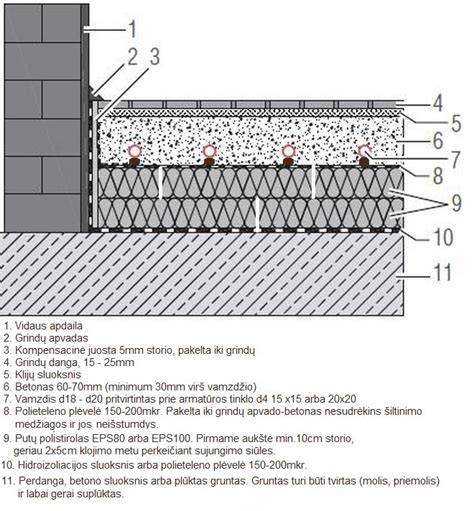

Šlapiojo tipo vandens grindų įrengimo etapai
- Pradėkite nuo paprasto projekto - nupieškite schemą ir įsigykite medžiagas.
- Prieš įrengiant grindinį šildymą, pagrindą reikia nuimti ir išsiurbti; atliekamas remontas ir derinimas, jei reikia.
- Termoizoliacinis sluoksnis dažnai gaminamas iš ekstruzinio polistirolo putplasčio; plokštės išdėstomos taip, kad neužstotų anksčiau nutiestų komunikacijų; siūlės statomos kaip plytos.
- Aplink patalpos perimetrą klojama amortizacinė juosta; lėkštės prispaudžia juostą žemyn.
- Ant termoizoliacinio sluoksnio klojama hidroizoliacija (folijos versija su gamykliniais ženklais). Izoliacijos plokštės tvirtinamos prie grindų; amortizatoriaus juosta - prie sienos.
- Ant fiksuotos izoliacijos viršaus išdėstomas metalinis armatūros tinklelis.
- Medžiagų pirkimas ir pagrindo paruošimas.
- Pagrindas paruoštas; iš anksto nutiestos grandinės prijungiamos prie kolektoriaus mazgo.
- Šildymo vamzdynų išdėstymo taisyklės: žingsnis tarp vamzdžių, kampai ir posūkiai, klojimo kryptys.
- Kolektoriaus paruošimas montavimui; kolektoriaus montavimas.
- Smėlio-cemento mišinio išpylimas; sistemos testavimas dėl nutekėjimų ar atsijungimų.
- Projekto sudarymas ir kontūrų išdėstymo įvertinimas; skaičiavimai - kontūrų ilgių, šilumos paskirstymo, žingsnių ir šilumos nuostolių atžvilgiu.
Vienas iš pagrindinių tikslų - užtikrinti, kad kontūrai būtų išdėstyti taip, jog būtų pasiektas tolygus šilumos pasiskirstymas, o ilgiausios grandinės ilgis ir žingsnis atitiktų šilumos apkrovą. Dažnai dideliuose kambariuose rekomenduojama derinti „gyvates“ su „sraigėmis“/spiralėmis tam, kad šiluma tolygiai pasiskirstytų palei langus ir sienas. Taip pat būtina laikytis įrangos gamintojo rekomendacijų dėl vamzdžių įtvirtinimo bei siūlių apsaugos teisingoje vietoje.
Izoliacija ir hidroizoliacija

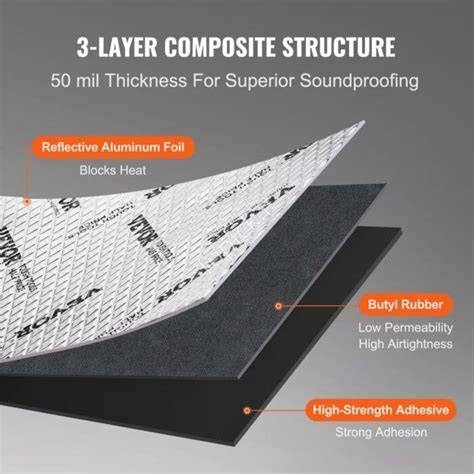

Termoizoliacijos sluoksnis priklauso nuo regiono klimato ir patalpų vietos. Dažnai naudojamas EPS ar ekstruzinis polistirenas su plokštėmis, kurių storis gali būti nuo 2 cm iki 10 cm, priklausomai nuo reikia. Pasitelkus Thermo plokštes, galima sumažinti izoliacijos sluoksnio sluoksnį ant viršutinio grindų paviršiaus, o plokštės turi reljefinį paviršių, kuris palengvina vamzdžių klojimą. Hidroizoliacijai dažnai naudojama folija ar plėvelė, o ant jos - izoliacinės plokštės. Svarbu užtikrinti, kad hidroizoliacija įtemptų kampų ir jungčių vietose neatsirastų įtrūkimų.
Vamzdžių klojimas ir kontūrų planavimas
Kontūro ilgis priklauso nuo vamzdžio skersmens ir kontūro tipo. Standartiniai dydžiai - 16, 17 ir 20 mm vamzdžiai; žingsniai dažnai siekia 100-120 m bendros grandinės ilgio, priklausomai nuo patalpų dydžių ir šilumos poreikio. Vienai grandinei skirto ploto plotas ≤ 40 m², o pusės grandinės ilgis gali būti iki 8 m. Svarbu užtikrinti, kad grandinės neliktų perplėstos sąlyčiai su vandens šaltiniais ar baldais. Temperatūros siūlės turi būti įrengiamos patalpose, kur plotas didesnis nei 40 kv. m, o kraštinės ilgis didesnis nei 8 m ar ilgio ir ploto santykis didesnis kaip 2:1.
Vandens srautas apskaičiuojamas atsižvelgiant į kontūro dydį ir grindų dangą; rekomenduojama sukurti vienodos ilgio grandines, kai įmanoma, kad užtikrinti lygesnį šilumos paskirstymą. Dėl griežtesnės valdymo kontrolės reikalingas balansavimas su kolektorių vožtuvais. Temperatūrų skirtumai kontūruose turėtų būti 3-10 laipsnių C.
Temperatūra ir valdymas
Šlapiojo vandens grindų atveju maksimali vandens temperatūra kontūruose dažniausiai siekia 55 laipsnių C, o grindų paviršiaus temperatūra - iki 28 laipsnių C. Jei naudojama radiatorių sistema, būtina įrengti mišinio mazgą temperatūrai sumažinti. Modernios valdymo sistemos, pavyzdžiui AFC (Automatic Flow Control) kolektoriuose, užtikrina pastovų srautą ir temperatūrą kontūruose bei patalpose. Ši technologija ypač naudinga renovuojamuose pastatuose su kelių šilumos šaltinių mišiniu.
Skaičiavimai ir projektavimas
Grindų šildymo projektas yra būtinas norint užtikrinti reikiamą energijos suvartojimą ir tinkamą vamzdžių skersmenį bei žingsnį. Pagrindiniai duomenys - patalpos matmenys, grindų dangos šiluminė varža, baldų išdėstymas, šilumos šaltinis ir jo pajėgumas, o taip pat patalpų matmenys. EN 1264 ir EN 15377 standartai nurodo rekomendacijas: patalpų tipas, oro temperatūra ir leistina grindų paviršiaus temperatūra, bei šilumos poreikis W/m². Pavyzdžiui, gyvenamosiose patalpose - 20-29 °C ir 100 W/m²; voniose - 24-33 °C ir 100 W/m²; pasienio zonose - iki 165 W/m².
Projekto metu nustatoma bendro šilumos nuostoliai ir kontūrų išdėstymo tankis, pasitelkiant priklausomybės nuo langų ir šilumos tiltų reikalavimus. Taip pat reikia numatyti papildomas priemones, kaip šilumos šaltinio apribojimus, kontrolės sistemas ir balansavimą, kad būtų užtikrintas komfortas ir energijos efektyvumas.
Vandeniu šildomos grindys, įrengimas, ką reikia žinoti
Skirtingos sistemos alternatyvos: elektrikinių grindų šildymas privalumai ir trūkumai
Elektrinės šildomos grindys yra paprastesnės įrengti ir dažnai pigesnės mažoms patalpoms, ypač kai pagrindas paruoštas sausai. Jie naudoja kilimėlius, plėveles arba tinklelius, ir valdymas vyksta per termostatus, kuriuos galima įrengti su nuotolinio reguliavimo galimybe. Prieš įrengdami elektrines grindis, įsitikinkite, kad turima galios leidžia patalpų apšildymui. Dažnai šiose sistemose naudojama 150 W/m2 plėvelė ar tinklelis, o 20 m² vietoje sukuriama apie 3 kW galios šildymo.
Vandens grindys reikalauja daugiau investicijų ir profesionalų įsitraukimo, bet suteikia ilgesnį laiką, šilumos saugojimą ir dažnai mažesnes eksploatacines išlaidas didesnėse patalpose. Be to, vandens grindų sistema gali būti derinama su šilumos siurbliu ar kitais šilumos šaltiniais, užtikrinant didesnį energijos efektyvumo potencialą.
