Rąstinių namų sienos yra vienos, todėl pagal elektrosaugos reikalavimus įrengti ir paslėpti elektros instaliaciją yra sudėtingas uždavinys. Daugelis žmonių rūpinasi, kad elektros instaliacija būtų įrengta patogiai ir estetiškai, kad jungikliai ir elektros lizdai būtų lengvai pasiekiami, o laidai nebūtų matomi. Bet ne mažiau svarbu elektros instaliaciją įrengti patikimai - taip, kad jos nereiktų dažnai remontuoti ir nedidėtų gaisro pavojus. Nemažai gaisrų kyla dėl netvarkingos elektros instaliacijos, o mediniam namui tai ypač aktualu.
Tri etapai elektros instaliacijos įrengimo
- Projektavimas. Reikia bent apytiksliai numatyti, kokios elektros įrangos reikės ir kokie prietaisai bus naudojami kiekvienoje namų erdvėje. Taip pat svarbu numatyti patogiausias vietas kištukiniams lizdams ir jungikliams, papildomus sujungimus ir technines galimybes.
- Darbų atlikimas. Atliekant darbus reikia laikytis bendrųjų saugumo reikalavimų: dviguba izoliacija laidams ir kabeliams, atskiri automatinių išjungiklių mazgai, įžeminimo priemonės, drėgnose patalpose griežtesni saugumo reikalavimai. Lankstumo dėlei svarbu nejungti visų linijų į vieną išjungiklį, o kurti atskiras linijas apšvietimui, lizdams, sienoms.
- Patikra. Po darbų būtina atlikti vizualią instaliacijos sujungimų patikrą ir įsitikinti, kad niekur nėra gedimų ar korozijos, o izoliacija ir sujungimai yra patikimi.
Lauko ir vidaus laidų parinkimas: varinis laidas trigubos izoliacijos 5 10 mm2
Vidaus instaliacijai tinkamiausi degimo nepalaikantys variniai laidai. Rekomenduojama naudoti ne mažesnius nei 1,5 mm2 ar net 2,5 mm2 skersmens laidus. Paprastai laidai tiesiami iki grindų su PVC vamzdžiais po grindimis, o degimo nepalaikančius kabelius kloti reikia nuožulniai, kad apsaugotumėte izoliaciją. Pagrindinės laidų tranšėjos gali būti klotuojamos ir lubose, o pakilimai - sienų ertmėse. Elektros, telefono, kompiuterių, priešgaisrinės saugos ir patalpų apsaugos laidai slepiami grindjuostiniuose kanaluose.
Trigubos izoliacijos (dviejų ar daugiau izoliacijos sluoksnių) kabeliai padeda užtikrinti papildomą saugumą, ypač rąstiniuose namuose, kur deformacijos gali pasireikšti per daugelį metų. Rekomenduojama naudoti aptakų kampų išvengiančius laidų klojimo sprendimus ir atsižvelgti į plieno ar kitų konstrukcinių elementų pažeidžiamą vietą. Jei kabeliai pereina iš sausos į drėgną patalpą, kiekviena linija turi būti įrengiama atskirame izoliuotame vamzdyje.

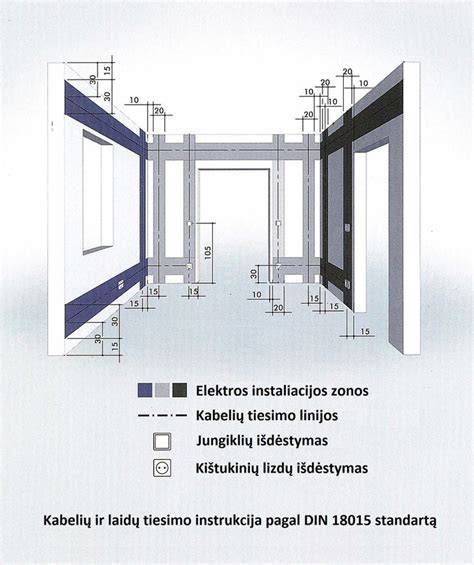

Pagal apsaugą ir energijos taupymą, rekomenduojama atskirai jungti linijas apšvietimui, kištukiniams lizdams ir virš kitų įrenginių esantiems naudoti atskirus skydus. Instaliacijai tinklios vietos - sienos, lubos ir grindys, o horizontalios zonos plotis yra 30 cm, o vertikalios - 20 cm. Jungikliai ir kištukiniai lizdai įrengiami instalacijų zonose: jungiklius patogiausia montuoti apie 90 cm aukštyje nuo grindų, lizdus - 30 cm nuo grindų, o darbojai - virš stalviršio.
CYKY 5×10 mm2 varinis kabelis: ką reikia žinoti
CYKY 5×10 varinis jėgos kabelis skirtas elektros energijai perduoti stacionariose instaliacijose, kur reikalingos penkios varinės 10 mm² gyslos. Kabelis turi penkias gyslas, kur kiekvienos skerspjūvis yra 10 mm²; išorinis apvalkalas - juodas. Šis kabelis tinka trifazėms instaliacijoms, kai reikalingas stabilus energijos tiekimas, taip pat gali būti naudojamas vidaus, lauko ar po žeme klojimui, atsižvelgiant į montavimo sąlygas. Tačiau svarbu suprasti, kad žymėjimas 5×10 mm² nereiškia vienos universalaus darbo srovės ar galios - reikia atlikti apkrovos skaičiavimus ir planuoti laidų laidumo bei apsaugos įrangos parametru. Dėl ilgesnių linijų ir didesnių apkrovų gali prireikti papildomų saugiklių ar kitų apsaugos priemonių.
5×10 mm² kabelio naudojimo atvejų pavyzdžiai: įvedimo įrenginiai trifazėms grandinėms, ūkinių pastatų, dirbtuvių, garažų ar kitų objektų maitinimui, taip pat lauko instaliacijoms, kai reikalinga didesnė atsparumas aplinkos poveikiui. Kabelio parinkimas turi būti atliekamas kaip visos elektros grandinės skaičiavimas: reikia įvertinti apkrovas, ilgį, klojimo būdą, aplinkos temperatūrą, kabelių grupavimą ir apsaugos aparato charakteristikas. Vienas metras šio kabelio pardavimo dydis, o CE ženklas nėra atskiras kokybės sertifikatas, todėl svarbu rinktis patikimą gamintoją ir laikytis techninių reikalavimų.
Gaisro sauga ir prietaisų įrengimas rąstiniame name
Nuo 2017 metų birželio 1 d. kai kuriais atvejais mediniame name nenaudojami laidai su PVC izoliacija. Paviršinės ir paslėptos kištukinių lizdų bei jungiklių dėžutės turi būti nedegios ir laikyti šilumą, o perėjų per sienas, pertvaras ir perdangas reikia įrengti taip, kad jos būtų lengvai pakeičiamos. Tarpūs tarp laidų, kabelių ir vamzdžių, lovių perėjose per sienas, pertvaras ir perdangas turi būti užsandarinami nedegios medžiagos ir lengvai pašalinamu užpildu. Jei laidai pereina iš sausos į šlapią patalpą ar iš patalpos į lauką, kiekvienas laidas turi būti tiesiamas atskirame izoliniame vamzdyje.
Ranžiai ir tvirtinimas: įvadiniai skydai ar paskirstymo skydeliai turi būti tvirtinami ant vieno rąsto, nes rąstai gali deformuotis ir pakitinti dėžučių laikymo vietas. Specialūs dekoratyviniai junginiai ir hermetikai naudojami sandarinant siūles tarp rąstų ir gipso kartono plokščių, kad išlaikytų sandarumą ir energinį efektyvumą. Jei planuojama naudoti gipso kartoną, laidai gali būti vedami tarp garų izoliacijos ir plokštės, paliekant apie 5 cm tarpo, kuriame galima įrengti instaliacines dėžutes.
Instaliacijų vietų išdėstymas ir patikra
Instaliacinių dėžučių montavimas plytų sienose - kruopštus darbas: ertmė turi būti pilnai užpildyta, siekiant užtikrinti sandarumą ir tvirtumą. Gipskartonio sienose dėžutės turi būti prisispaudžiančios ir įtvirtinamos sparneliais, o virš dėjimo vietų paprastai paliekami tarpeliai, uždengiami dekoratyvinėmis juostomis. Gyvenamosiose patalpose rekomenduojama naudoti skirtingas gipso kartono plokščių rūšis priklausomai nuo drėgnumo ir saugumo poreikių (Knauf White, Green, Blue).
Jungiklių ir rozečių išdėstymas priklauso nuo patalpų išplanavimo ir buitinės technikos vietos. Drėgnose patalpose naudoti saugiklius su nuotėkio rele, o moduliniai skydeliai dažnai turi daugybę saugiklių vališų. Pasodinus kabelius į įrangą, jų gijų spalvos žymi įtampos fazę (rudai), neutralę (mėlyna). Paprastai kabelių galus paliekama 10-15 cm, pagrindinių izoliacijų - 8-10 cm, o išardinius - apie 15 mm.
Esminiai klausimai planuojant ir įrengiant
- Ar turite aiškų elektros instaliacijos projektą, kuriame numatyti prietaisai, lizdai ir jungikliai?
- Ar laikotės gaisrinės saugos reikalavimų ir ar naudojamos izoliacijos bei sandarinimo sprendimai?
- Ar įrengta atskira linija virškomiai, apšvietimui ir kištukiniams lizdams, ar vienas išjungiklis užjungia viską?
- Ar pasirinkta CYKY 5×10 mm2 kabelio konfiguracija atitinka apkrovos skaičiavimus ir ar yra atitinkama apsauga?
- Ar visos kartu esančios instaliacijos zonos atitinka horizontaliąsias ir vertikaliąsias zonas, pagal kurias planuojamos montavimo vietos?
Namų energijos taupymo sprendimai
Pastaruoju metu Lietuvoje sparčiai populiarėja elektros energijos taupymo sistemos. Pagrindinis jų principas - prie kiekvieno lizdo ir jungiklio įrengti nedidelius matavimo prietaisus, kurie teikia duomenis į apskaitos programą ir leidžia matyti, kuris įrenginys sunaudoja daugiausiai energijos. Tokiu būdu galima pastebėti, jeigu kuris nors prietaisas energiją vartoja neefektyviai, ir imtis atitinkamų veiksmų. Tokios sistemos gali padėti sutaupyti iki 25 proc. elektros energijos.
Rekomendacijos renovacijai ir atnaujinimui
Atliekant remontą, dažnai įrengiant trigyslius arba penkiagyslius kabelius ir įvedant įžeminimo kontūrą, galima užtikrinti, kad senoji instaliacija bus moderni ir atitiks naujus saugumo reikalavimus. Vonios instaliaciją rekomenduojama atnaujinti su I∆n=30 mA jautrumo RCD įrenginiais, kurie greičiau atjungs pažeistas grandines (dažnai per 40 ms prie 5 I∆n). Papildomam potencialų suvienodinimui naudokite ne plonesnį kaip 4 kv. mm varinį laidą. Pagrindinį skirstomąjį skydelį parenkite pagal apkrovą ir patalpų plotą, įdiegiant saugiklius, atitinkamus gnybtus, ir atsižvelgiant į rezervą.
Įrengimo praktika karkasiniame name
Po visų paruošiamųjų darbų rozečių montavimas tampa įdomiausiu etapu: mechanizmai, pvz., JUNG, padeda greitai ir patikimai surišti laidus, o jų dėžutės yra lengvai įtvirtinamos. Svarbu laikyti laidus spalviniuose koduose ir palikti pakankamai kabelio galų prieš uždengiant instaliacines dėžutes. Plytų sienose instaliacinių dėžučių montavimas yra sudėtingesnis, tačiau kruopštus darbas užtikrina ilgaamžiškumą ir sandarumą.
Apdailos darbai rąstiniame name
Rąstiniai pastatai reikalauja specifinių apdailos sprendimų: reikia vengti tiesioginio sąlyčio su rąstine siena, naudoti dviejų judančių konstrukcijų sandūras, o statybinių medžiagų pasirinkimas turi būti toks, kad nepridarytų žalos sandarikliams ir luboms. Gipso kartono plokštės gali būti naudojamos su specialiomis plokštėmis, tokiomis kaip Knauf White, Green ir Blue, kurios užtikrina gerą garso izoliaciją ir gaisrinę saugą. Langų viršūnėse dažnai paliekamas tarpelis, uždengiamas polistireno juosta.
Rąstiniame name svarbu užtikrinti, kad laidai nebūtų įtempti - pirmųjų metų deformacijos metu laidai turi būti lankstūs ir įrengiami taip, kad kampiniai posūkiai būtų griežtai kontroliuojami. Prietaisų kabeliai turi būti įrengiami virš stalviršio, o vietose patalpų ir virtuvės - taip, kad būtų lengva pasiekti. Taip pat siekiama sumažinti galimą elektromagnetinį išmetimą, todėl kai kuriose patalpose galima pasirinkti mažesnį kabelių skaičių.
Santrauka apie pasirinkimą: ką atsiminti įrenginėjant trigubos izoliacijos varinį laidą 5×10 mm2
- Atlikite detalią apkrovos skaičiuotę ir numatykite atskiras linijas virškomiems, kištukiniams lizdams, sienoms ir buitinės technikos įrangai.
- Pasirinkite tinkamą laidų skerspjūvį - 1,5-2,5 mm2 dažnai yra minimali rekomendacija vidaus instaliacijai; 5×10 mm2 su penkiomis gyslomis taikoma trifazėms ir didesnėms apkrovoms.
- Užtikrinkite dvigubą izoliaciją ir įžeminimą pagal reikalavimus, ypač drėgnose patalpose, bei naudokite atskiras linijas kiekvienai funkcijai (apšvietimas, lizdai, sienos).
- Suplanavę patikras sustiprinkite apsaugos mazgą, įrengkite RCD ir atnaujinkite seną įrangą naujais moduliais.
- Laikykitės sandarinimo reikalavimų - visos perėjoms įrenkite vamzdžiais, kanaluose ir pan., kad užtikrintumėte sandarumą ir saugumą.
