Vamzdžių vamzdynų sandara ir jungimo technologijos HDPE PE vamzdžiams

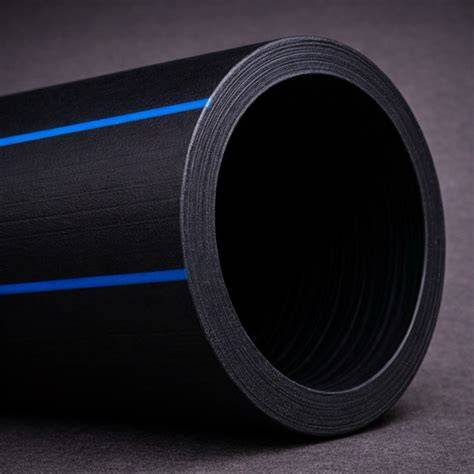

Slėginiai polietileniniai HDPE (didelio tankio polietilenas, PE-HD arba PE vamzdžiai) ir jų jungiamosios dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. PE vamzdžiai gaminami iš PE100 arba naujos kartos PE100 RC žaliavos, skirti skirtingoms slėgio klasėms ir montavimo sąlygoms. Vamzdžiai yra siūlomi įvairiais dydžiais: 20-110 mm skersmens ritėse, 90-1200 mm gabalais, o jungiamieji vienetai - visada vienetais.

HDPE vamzdžių klasifikavimas ir savybės

• Slėgio klasė PN ir SDR (Standartinis Dydžio Santykis) nurodo vamzdžio sienelės storį ir mechaninį atsparumą. SDR = D/e, kur D - išorinis vamzdžio skersmuo, e - sienelės storis; didesnis SDR reiškia plonesnę sienelę ir mažesnę slėgio klasę.
• PN klasė apibrėdama darbinį slėgį 20°C temperatūroje, pavyzdžiui, PN10 reiškia maksimalų 10 barų skysčio slėgį 20°C. Aukštesnė temperatūra gali kenkti HDPE vamzdyje, todėl projekto rangovas turi užtikrinti tinkamą transportavimą, sandėliavimą ir atkreipti dėmesį į temperatūros poveikį ilgiui.
• Vamzdžiai gali būti šiek tiek lankstūs: 15° kampu gali būti pakreipiami, tačiau reikia įvertinti temperatūros svyravimus (vasara saulėje 40°C, naktį 10°C), galinčius trumpinti vamzdžio ilgį daugiau nei keliomis metrais per 500 m ilgio atkarpą.
• Aukštos temperatūros svyravimai reikalauja tinkamo gaminių transportavimo ir sandėliavimo, o galimi temperatūros pokyčiai gali keisti vamzdžio ilgį ir jų savybes.

Standartai ir kokybės užtikrinimas Lietuvoje

Vamzdžiai ir jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Dabartiniai reikalavimai apima LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“. Gamintojas turi turėti ISO 9001:2008 sertifikatą (kokybės vadybos sistema).

Pagrindiniai PE vamzdžių naudojimo būdai

1. Gamtinių dujų ir dujų transportavimas: PE vamzdžiai užtikrina patikimą sujungimą, stabilų veikimą, lengvą montavimą ir atsparumą korozijai, todėl yra idealūs vidutinio ir žemo slėgio dujų vamzdynams.
2. Rūdos ir purvo gabenimas: didelis dilimo atsparumas (4 kartus didesnis nei plieniniai vamzdžiai) leidžia naudoti PE vamzdžius rūdai, lakiesiems pelenams ir įvairių krovinių kanalizacijose.
3. Miesto vandens tiekimas: PE vamzdis pasižymi saugumu, sanitarija, lengva konstrukcija ir ilgu tarnavimo laikotarpiu, todėl tapo įprastos miesto vandentiekio dalimi.
4. Maisto ir chemijos pramonė: atsparumas korozijai leidžia naudoti PE vamzdžius transportuojant ar išleidžiant rūgštis ir druskas druskos šaltiniuose, užtikrinant ilgaamžiškumą ir mažas priežiūros išlaidas.
5. Cementinių, ketaus ir plieninių vamzdžių keitimai: PE gali būti įrengiami be iškasinimo, sumontuojami šalia senųjų vamzdžių, taip sumažinant projekto kainą ir laiką, ypač dujotiekio atnaujinime senamiestyje.
6. Sujungimo būdai: sriegiai, flanšinės jungtys, suvirinimas, griovelių (spaustuvų) jungtis, įvorės, suspaudimo jungtys, karšto lydalo jungtys ir kt.

Paprastieji jungčių metodai, naudojami PE ir kitų medžiagų vamzdynuose

• Flanšinės jungtys: dažnai naudojamos didesniems skersmens vamzdžiams, jungiant vožtuvus, skaitiklius, siurblius, o taip pat dalių, kurias reikia išardyti. Taikomi sandarikliai ir atitinkamos atsparumo priemonės.
• Suvirinimas: taikomas necinkuotų plieninių vamzdžių ir didesnio skersmens vamzdžių dirbant su šaltu ir karštu vandeniu bei skirtingomis medžiagomis. Dažniausiai naudojamas potinkiniams ir didesniems skersmens vamzdžiams.
• Lizdinės jungtys: naudojamos ketaus, plastikiniams vamzdžiams su lizdinėmis jungtimis; leidžia lengvai demontuoti dalis ir atlikti remonto darbus.
• Griovelio (gnybtinė) jungtis: plačiai taikoma gaisriniam vandeniui, oro kondicionavimui, vandens tiekimui, lietaus vandeniui, kai vamzdžių dydis didesnis nei 100 mm; užtikrina tvirtą ir stabilų sujungimą bei palengvina priežiūrą.
• Elektrifuzinė (elektrofuzijos) jungtis: dažnai tarp PE vamzdžių, kai reikia itin tvirtos ir patikimos sandaros. Kaitinimo metu į vidinę sienelę įterpiama vadinamoji įvorė ar šerdis, o išlydymas vyksta tol, kol jungtis atitinka reikiamą stiprumą.
• Karšto lydalo suvirinimas: naudojamas HDPE vamzdžiams, kai reikia išlydyti galus ir štampuoti jų sujungimą.

HDPE vamzdžių ir kitų medžiagų jungčių spektras

HDPE vamzdžius galima sujungti su kitomis medžiagomis naudojant terminį suliejimą, mechanines jungtis, flanšines jungtis, spragtelėjimus arba kitus modernius sprendimus. Pasirinkimas priklauso nuo vamzdžio skersmens, paskirties ir jungiamojo medžiagos. Flanšinės jungtys padeda įrengti lengvą išjungimą ar remontą, o griovelinės jungtys - užtikrina patikimą veikimą esant dideliems srautams ir sistemoms.

Kanalizacijos vamzdynų renovacijos ir sujungimo ypatumai

Yra technologijų, leidžiančių renovuoti senas arba pažeistas sistemas. Pavyzdžiui, renovuojant galima įrengti naujus, tokio paties skersmens vamzdžius, sumažinant jų dydį 7-14%, prieš įrengimą vietoje senųjų. Darbas prasideda nuo praplovimo ir videodiagnostikos; gervė įtraukia naują vamzdį į senųjų vamzdynų vidų, kol jis pasiekia galinį tašką, tada atjungiamas nuo gervės lyno ir įrengimo įrenginio.

Kanalizacijos vamzdžių sujungimo ypatumai: praktiniai patarimai

• Ketaus vamzdžiams ir plienui dažnai naudojami cementiniai skiediniai arba lizdo metodas. Sandarumai užtikrinti naudojami specialūs sandarikliai, pavyzdžiui, dervų siūlai ir cemento skiedinys.
• Plastikiniams vamzdžiams lizduose montuojami gumuoti sandarikliai; jungiant taip pat taikomas klijavimas, tačiau reikia nepamiršti, kad šoninės apkrovos gali pažeisti lipnų sluoksnį.
• Kontaktinis suvirinimas (atsparumo suvirinimas) gali būti naudojamas metaliniams vamzdžiams, o perėjimas iš plastikinio į ketaus vamzdį - speciali jungtis, užtikrinanti sandarumą ir patvarumą.
• Lizdo jungtis suteikia patogumą montavimui, leidžia lengvai atlikti remontus, o išsiplėtę vamzdžiai greitai surenkami bei išimami taisymo atvejais.

Praktiški patarimai dėl montavimo ir ilgaamžiškumo

Vandentiekio ir nuotekų vamzdžiai turi būti įrengiami gylio ir izoliacijos taisyklių ribose, kad būtų užkirstas kelias šalimo trūkumams ir užtikrintas optimalus energijos energijos panaudojimas. Vamzdynai dažnai įrengiami ant 8-12 mm gruntinio užpildo, uždengiami bent 100 mm to paties užpildo sluoksniu. Izoliacijoje naudoti Finnfoam plokštes su specialiais grioveliais leidžia efektyviai įrengti šildymo kanalus, kad sumažintų nuotekų šilumos nuostolius ir užtikrintų apsaugą nuo užšalimo.

Vamzdynų projektavimo metu svarbu suprasti realų vamzdžio dydį, nes nominalūs DN ar coliniai dydžiai gali skirtis nuo realių išorinių skersmenų. Tokiu atveju patartina matuoti realų vamzdį slankmačiu ir patikrinti konkrečios sistemos jungčių arba movų suderinamumą.

Apibendrinimas dėl konstrukcijų ir technologijų

HDPE vamzdžiai dėl savo stiprumo, cheminio atsparumo ir ilgalaikiškumo plačiai taikomi įvairiose pramonės šakose. Jų sujungimo sprendimai - įvairios technologijos, atitinkančios paskirtį, vamzdžio skersmenį ir jungiamą medžiagą. Tradicinės srieginės jungtys vis dar naudojamos atviriems vamzdynams, flanšinės jungtys dažnai taikomos didesniems skersmenims, o modernios elektrofuzijos ir karšto lydalo jungtys užtikrina labai patikimą sandarumą ir paprastą montavimą.
