Grindinio šildymo vamzdžiai - tai šiuolaikinės, efektyvios ir komfortiškos šildymo sistemos pagrindas, suteikiantis tolygią ir malonią šilumą visame kambaryje. Skirtingai nuo tradicinių radiatorių, šildymas per grindis paskirsto šilumą tolygiai nuo apačios į viršų, todėl patalpos šyla natūraliau ir energetiškai efektyviau. Tokia sistema ypač vertinama šiuolaikiniuose ir renovuojamuose namuose, kur svarbu ne tik šiluminis komfortas, bet ir protingas bei taupus energijos vartojimas.

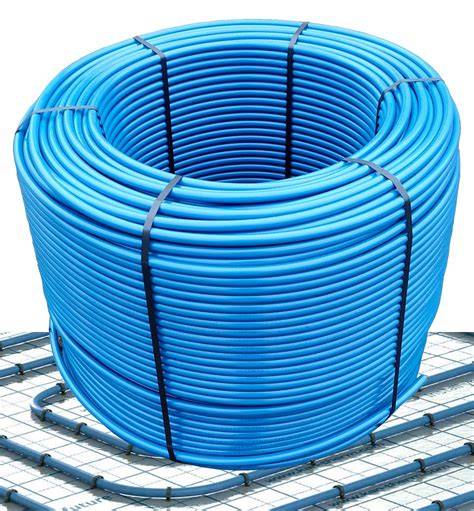

Grindinio šildymo vamzdis - tai specialus vamzdis, klojamas po grindų danga arba betonine stova, per kurį cirkuliuoja karštas vanduo. Šis vanduo, tiekiamas iš katilo ar šilumos siurblio, šildo betono masę, o ši tolygiai atšildo grindų paviršių ir visą patalpą. Rinkoje dažniausiai sutinkami PE-RT (kaitrai atsparus polietilenas) ir PEX (skersiniu ryšiu sujungtas polietilenas) vamzdžiai. PE-RT vamzdžiai pasižymi lanksčia, lengvai valdoma konstrukcija ir nesudėtingu montavimu - jie gali būti lenkiami ir net taisomi darbų metu nesukeliant papildomų problemų ar žalos. PEX vamzdžiai žinomi dėl aukštos temperatūros ir slėgio ištvermės, todėl dažnai naudojami intensyvesnio naudojimo sistemose. Grindų šildymo vamzdis gali būti naudojamas tiek tradiciniu vandeniniu, tiek modernesniu sausuoju (be betono) montavimo būdu, atsižvelgiant į objekto ypatumus.
Vamzdžių tipai ir jų taikymas
Vandeninis būdas - klasikinis sprendimas, kai vamzdžiai užbetonuojami arba klojami specialiuose grioviuose ir uždengami grindų danga. Sausasis montavimas tinkamas ten, kur papildoma konstrukcinė apkrova nepageidaujama arba kur reikalingas greitesnis sistemos šildymo atsako laikas. Dažnai naudojami 16-20 mm skersmens vamzdžiai, tačiau dideliems plotams gali prireikti didesnio skersmens ar specifinės žingsnio distancijos tarp kilpų.

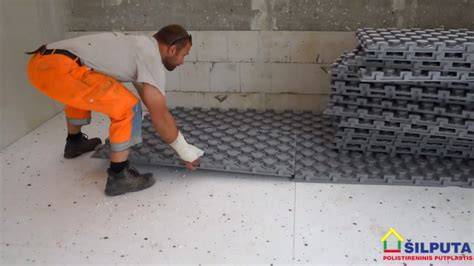

Šlapioji (užliejama betonu) konstrukcija naudoja specialius paklotus, kurie atlieka dvigubą funkciją - yra termoizoliacinis sluoksnis ir vamzdžių įtvirtinimas. Thermo plokštės iš pilkojo neoporo NEO su grafito priedais užtikrina tvirtą ir stabilų vamzdžių laikimą. Plokštės turi užraktus, kurie sandariai sujungia jas vieną su kita, o vamzdžiai gali būti kloti skirtingais atstumais pagal schemas. Tokia konstrukcija leidžia net 4 kartus greičiau įrengti grindinį šildymą, palyginti su tradiciniu užliejimu betonu.
Grindų šildymo plokštės ir jų išdėstymas
Thermo plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant lygių putplasčio plokščių pakloto, betono pagrindo, senų grindų - priklausomai nuo siekiamo energinio efektyvumo. Svarbu, kad pagrindas būtų stabilus. Dėl specifinės plokščių konstrukcijos vamzdeliai laikosi plokštėje be papildomo tvirtinimo, o konusų formos paviršius leidžia sutapatinti vamzdžių atstumus su skirtingais šildymo projektais. Pagrindinis privalumas - didelis lanksčių vamzdžių galimybių spektras, be to, nereikalingas armatūros tinklas ar papildomas tvirtinimas.
Thermo grindų plokštės gali būti montuojamos ant grunto su papildomu putplasčio sluoksniu, siekiant užtikrinti pakankamą šilumos izoliaciją. Esminis reikalavimas - stabilus pagrindas ir tinkamas putplasčio storis tiek po plokštėmis, tiek virš jų. Plokštės turi iš anksto sujungiamus jungiamuosius elementus, todėl montavimas yra tikslesnis ir greitesnis.
Projektavimas ir skaičiavimai
Grindinio šildymo kontūro projektas ir skaičiavimai yra būtini norint užtikrinti tikslų šilumos dalinimą ir veikimą. Projektas įvertina namo šilumos nuostolius, vamzdžių skersmenį ir žingsnį, grindų konstrukcijos šiluminę varžą, izoliaciją, betono sluoksnio storį ir grindų dangos šiluminę varžą. Maksimali vandens temperatūra kontūruose dažnai nustatoma iki 50 laipsnių C, o teigiamas darbas užtikrinamas balansuojamais kolektoriais.
Vamzdžių paskirstymas kontūruose turi būti balansuotas, o perdavimo ventiliai yra būtini. Dažnai naudojama AFC (Automatic Flow Control) automatinė srauto reguliavimo technologija, kuri subalansuoja srautus ir užtikrina pastovų srautą tiek tiesioginėje, tiek kilpų grandinėje. Tokie vožtuvai palengvina renovacinius projektus, kur įrengiama kelios šilumos šaltinių ir priemonėmis bei sumažina projektavimo klaidas.
„Uponor“ sausa grindinio šildymo sistema – konstrukcija ir valdymas
Vamzdžių skaičiavimai ir dydžio pasirinkimas
Vamzdžio skersmuo (d14, d16, d17, d20) parenkamas atsižvelgiant į patalpų dydį bei jų šiluminį apkrovimą. Mažoms patalpoms rekomenduojami mažesnio skersmens vamzdžiai; didesniems plotams - didesnio skersmens. Pavyzdžiui, vieno kontūro plotas iki 20 m² patalpose gali būti užpildytas 16-18 mm vamzdžiais, o didesniems plotams gali prireikti 20 mm ar daugiau. Vamzdžio išvesties kiekis vienam kvadratiniam metrui priklauso nuo šilumos nuostolių, grindų dangos ir vamzdžio diametro, dažnai svyruoja nuo 6,6 iki 3,3 m/m².

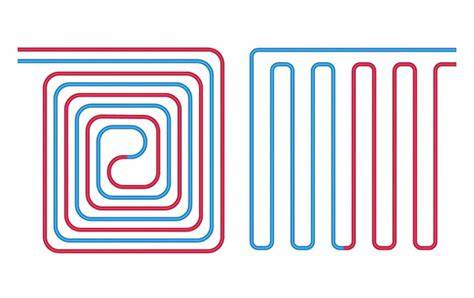

Pamainos dalys: ilgio apskaičiavimas būtinas vienam kontūro ar patalpai. Pirmosios sąlygos - vienas kontūras iki 100 m ilgio. Skaičiavimo formulė pagal EN 1264 ir EN 15377: L = ((S/N)*1,1) + (l*2), kur S - kontūro plotas, N - vamzdžio žingsnis, l - atstumas nuo kolektoriaus iki patalpos. Pavyzdžiai iliustruoja, kaip priklauso vamzdžio ilgis nuo patalpos dydžio ir žingsnio.
Svarbiausios sąlygos montavimui ir aprūpinimui
Grindų šildymui rekomenduojama naudojant D-18x2 daugiasluoksnį vamzdį išoriniu matmeniu; tam plotui užtenka vieno kontūro, o didesniems plotams - daugiau kontūrų. Vamzdžio jungimas turi būti atliekamas tik avarijos atveju. Radiatoriams paprastai tinka d16x2 vamzdis, kai vienoje šakoje neviršijama 3,5 kW instaliuotos galios.
Grindinio šildymo valdymas pagrįstas automatine srauto kontūro reguliacija per kolektorių. Pagrindinis įrenginys - kolektorius su automatine srauto reguliavimo technologija AFC, kuris palaiko reikalingą slėgį ir temperatūrą kontūre bei patalpose. AFC leidžia subalansuoti srautus ir išvengti papildomos balansavimo armatūros. Jei srauto greitis nukrenta, vožtuvas įspraudžia arba išstumia skaitinama, užtikrinant pastovų srautą. Svarbu palaikyti sistemoje statinį slėgį ir švarą.
- Planavimas turi atsižvelgti į langų šilumos tiltelius ir jų įtaką kontūro žingsniui.
- Visi kontūrai turi būti balansuojami, o kai kuriais atvejais reikalingi papildomi ventiliai ar termostatai.
- Įrengimas ir projektavimas turi atitikti EN 1264 reikalavimus dėl tolerancijų ir vamzdžių tvirtinimo.
- Maksimali ground floor piping loop length rekomenduojama neviršyti 100 m vienam kontūriui.
- Optimalus grindų paviršiaus temperatūros diapazonas yra 24-28 laipsnių C, priklausomai nuo komforto ir šilumos poreikio.
Kainos ir įsigijimas
Grindų šildymo vamzdžio kaina priklauso nuo medžiagos, skersmens, gamintojo ir rulono ilgio. Vamzdžiai dažnai parduodami ritiniais po 50, 100 ar 200 metrų, todėl galima įsigyti tiksliai reikiamą kiekį. Didesni pirkimai dažnai suteikia kainų pranašumą, todėl svarbu iš anksto tiksliai apskaičiuoti reikiamą kiekį. Dažnai rinkoje yra įvairių sprendimų, pavyzdžiui, Henko daugiasluoksnis vamzdis, kuris pasižymi dideliu lankstumu, antioksidaciniu barjeru, atsparumu šalčiui ir korozijai, taip pat mažesniais slėgio nuostoliais įžengiant į mažesnius nuostolius integruojant į grindis.
Praktiški patarimai projektavimo ir įrengimo metu
- Tiksliai apskaičiuokite šilumos nuostolius ir pasirinkite tinkamą kontūro plotą bei žingsnį.
- Prie kontūro įsitikinkite, kad vieno kontūro plotas neviršija 20 m², siekti kvadratinės formos kontūrus.
- Naudokite AFC armatūrą kontūro balansavimui - tai sumažina montavimo klaidų riziką ir palengvina renovacijas.
- Projektuojant grindų dangą, atsižvelkite į jos šiluminę varžą ir į pagalbinius izoliacinius sluoksnius, kad šiluma neprarastų efektyvumo.
- Pasirinkite tinkamą vamzdžio skersmenį pagal patalpų dydžius ir šilumos poreikį; mažesniems plotams - mažesni vamzdžiai; dideliems - didesni.
