Metrinis sriegis - tai varžto ar vamzdžio griovelis, kurio visi matmenys nurodomi milimetrais. Pavyzdžiui, žymėjimas M10 x 1,5 reiškia, kad išorinis skersmuo yra 10 mm, o atstumas tarp dviejų vijų - 1,5 mm. Metrinį sriegį atpažinti paprasta, nes jo žymėjime visada būna raidė M. Kodėl metrinis sriegis naudojamas dažniausiai? Milimetrinė sistema plačiai paplitusi visoje Europoje, todėl ją numato daugelis brėžinių ir įrankių standartų. Įprastai metriniai sriegiai pasirenkami: Hidraulikoje (vožtuvų blokams, siurbliams, aukšto slėgio žarnų jungtims); Automobilių pramonėje (variklio, pakabos, stabdžių tvirtinimo varžtams); Pramonės įrenginiuose (vienodi sriegiai palengvina atsarginių dalių tiekimą); Buitinėje ir „pasidaryk pats“ technikoje.
Kuo metriniai sriegiai skiriasi nuo colinių?
Coliniai sriegiai matuojami coliais ir vijų skaičiumi colyje - tai istoriškai JAV ir Kanadoje susiformavę standartai. Ši sriegių lentelė apima dažniausiai naudojamus sriegių standartus nerūdijančio plieno pramonėje: metrinius ISO/DIN sriegius, BSP/G standarto (DIN ISO 228) ir NPT standarto (ANSI B1.20.1) sriegius.
Metriniai sriegiai (ISO / DIN 13)
Sriegis Išorinis Ø (mm) Žingsnis P (mm) Gręžinys (mm)
- M33 3,0 0,5 2,50
- M44 4,0 0,7 3,30
- M55 5,0 0,8 4,20
- M66 6,0 1,0 5,00
- M88 8,0 1,25 6,75
- M1010 10,0 1,0 8,50
- M1212 12,0 1,2 10,25
- M1414 14,0 2,0 12,00
- M1616 16,0 2,0 14,00
- M1818 18,0 2,5 15,50
- M2020 20,0 2,5 17,50
- M2222 22,0 2,5 19,50
- M2424 24,0 3,0 21,00
- M2727 27,0 3,0 24,00
- M3030 30,0 3,5 26,50
- M3636 36,0 4,0 32,00
- M4242 42,0 4,0 37,50
- M4848 48,0 5,0 43,00
G BSP / G sriegiai (DIN ISO 228) - cilindriniai G tipo ir kūginiai R/BSPT variantai. Jie naudojami vamzdynų sistemose, fitinguose ir vožtuvuose. Cilindriniai (G) ir kūginiai (R/BSPT) variantai.
NPT sriegiai (ANSI B1.20.1)
NPT sriegiai - kūginio profilio, paplitę JAV ir Kanadoje. Naudojami hermetiškam jungimui be papildomų sandariklių. Su BSP sriegiais nesuderinami.
Dažniausiai užduodami klausimai
- Kai reikia atskirti G ir NPT sriegį? - G sriegiai yra cilindriniai (lygiagrečiai), NPT - kūginiai (susiaurėja). G žingsniai matuojami mm, NPT - eilutėmis per colį. Išorinis skersmuo šiek tiek skiriasi.
- Koks gręžinio skersmuo reikalingas M10 sriegyje? - M10 × 1,5 sriegyje standartinis gręžinys - 8,5 mm.
- Ar Karuselė tiekia srieginius fittingus? - Taip - nerūdijančio plieno fitingų asortimentas apima G ir metrinius sriegus.
Vamzdžių sriegių dydžiai ir žodynas
Reikalauti citatos? Siųsti el. Dydžio numeris iš pradžių buvo pagrįstas plieninio vamzdžio, kurio skersmuo (matuojamas coliais), sriegis buvo skirtas, tačiau šiuolaikiniai vamzdžiai, norėdami sutaupyti medžiagos, dažnai naudoja plonesnes sienas, todėl jų vidinis skersmuo yra didesnis nei šis vardinis dydis. Šiuolaikinėje standartinėje metrinėje versijoje tai yra tik dydžio numeris, kur nurodytas skersmens dydis yra pagrindinis išorinio sriegio išorinis skersmuo. Kūginiam sriegiui tai yra skersmuo&gabarito ilgis&"; (plius/minus vienas sriegio žingsnis) nuo mažo sriegio galo. Kūgis yra nuo 1 iki 16, o tai reiškia, kad kiekvienam 16 matavimo vienetų padidėjus atstumui nuo galo, skersmuo padidėja 1 matavimo vienetu.
G / R dydžio siūlaitankis (TPI) -Siūlaipikis - Majorasskersmens - Nepilnametisskersmens - Matuoklisilgio - Sriegimo gręžtuvas.

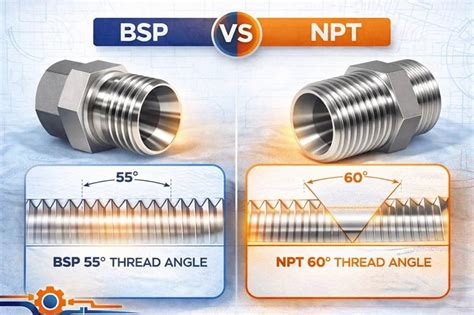

Rp (cilindrinis vidinis sriegis su cilindriniu išoriniu sriegiu), Rc (kūginis vidinis sriegis su cilindriniu išoriniu sriegiu) - tai 55 laipsnių standartai. NPT yra 60 laipsnių kūginis vamzdžio sriegis. Žalvario vamzdžių įvorės vaidina esminį vaidmenį santechnikoje, sumažinant srieginio vamzdžio montavimo dydį. Šios jungiančios dalys sujungia skirtingo skersmens vamzdžius, užtikrindamos sklandų vandens srautą ir slėgio valdymą.
Žalvario įvorių dydžiai ir pasirinkimas
Svarbu žinoti įvorių dydžių pagrindus: vyriškos ir moteriškos gijos matmenys - Didesnis vyriškas sriegis jungiasi prie didesnio pritaikymo, o mažesnėje moteriškoje sriegyje yra mažesnis vamzdis. Žalvario įvorių įvairovė leidžia prijungti skirtingo skersmens vamzdžius ir užtikrinti tvirtą, hermetišką jungtį.
Noras: įžvelgti rekomendacijas dėl saugaus diegimo ar konkrečių programų, tokių kaip dujų ar vandens linijos? Galima pasikonsultuoti dėl katalogo ir nemokamų pavyzdžių.
Ši informacija apima standartinius vamzdžių sriegio dydžius ir jų pritaikymo sritis, padedančias pasirinkti tinkamą sriegį montavimui, įrangai ir jungtims.
