Šildymo sistemos yra gyvybiškai svarbios komfortui namuose, o tinkamas vamzdžių montavimas ir izoliacija užtikrina efektyvų šilumos paskirstymą ir energijos taupymą. Šiame straipsnyje nagrinėsime šildymo vamzdžių tvirtinimo prie rezervuaro sienų ir kitų paviršių, taip pat jų izoliavimo ypatumus.
Šilumos izoliacijos svarba
Šilumos izoliacija yra esminė siekiant sumažinti šilumos nuostolius tiek centralizuotose šilumos tiekimo sistemose, tiek vidaus šilumos tinkluose. Tinkamai parinkta ir sumontuota izoliacija ne tik padeda palaikyti optimalią temperatūrą patalpose, bet ir ženkliai sumažina energijos sąnaudas.
Laiku apšiltinus vamzdžius, galima žymiai sumažinti šilumos nuostolių procentą ir apsaugoti vamzdžius nuo deformacijos staiga pasikeitus oro sąlygoms. Šilumos nuostoliai kelyje iš katilo į radiatorius gali svyruoti nuo 5-15%. Izoliuoti vamzdžiai šildymui leidžia ilgai pamiršti šią problemą.
Izoliacinė medžiaga tarnauja kaip apsauginis sluoksnis, palaikantis tam tikrą temperatūros režimą, neleidžiantis susidaryti kondensatui ir sulėtinantis metalo korozijos procesą. Šildymo vamzdžių izoliacija yra privalomas visos sistemos montavimo etapas.
Faktoriai renkant izoliaciją
Renkantis šilumos izoliaciją, būtina atsižvelgti į kelis svarbius faktorius: vamzdžių skersmenį, aušinimo skysčio temperatūrą ir darbo sąlygas. Naudojamo izoliatoriaus tipas tiesiogiai priklauso nuo vamzdžių skersmens. Tai gali būti standūs liejiniai cilindrai, pusiau cilindrai ir minkšti kilimėliai ritiniais.
Mažo skersmens šildymo vamzdžių izoliacija gali būti atliekama naudojant cilindrus, puscilindrius (su grioveliais, kurie sukuria patogų ir greitą montavimą ant vamzdžių), taip pat naudojant segmentus, pagamintus iš polimero arba mineralinės vatos šilumą izoliuojančių medžiagų. Šios medžiagos pasižymi labai dideliu šilumine varža, mažu vandens absorbcijos laipsniu, atsparumu mechaniniams pažeidimams ir griežtu geometriniu dydžiu.
Izoliacinių medžiagų rūšys ir savybės
Atsižvelgiant į šildymo sistemų vamzdynų klojimo taisykles, galima išskirti šias šilumą izoliuojančių medžiagų rūšis: bazalto vata, putplastis polietilenas, putų polistirolo apvalkalas.
- Bazalto vata: Be gerų šilumos izoliacijos savybių, ji yra higroskopinė, t.y., drėgmė nuo vamzdžio paviršiaus bus pašalinta per vatą.
- Putplastis polietilenas: Rekomenduojamas naudoti kartu su mineraline vata; sudaro pirminį šilumą izoliuojantį sluoksnį, o bazalto izoliacija apsaugo liniją nuo žemos temperatūros poveikio.
- Putų polistirolo apvalkalas: Geriausias variantas kloti šildymo vamzdžius nedideliame gylyje; sandarinimas užtikrinamas specialių spynų pagalba.
Mineralinė vata yra labai efektyvus šilumos izoliatorius, naudojamas įvairiomis sąlygomis. Mineralinės vatos šilumos izoliatoriai gali atlaikyti iki 650 °C temperatūrą, neprarandant šilumą izoliuojančių ir mechaninių savybių. Jie nėra toksiški ir dėl specialaus impregnavimo pasižymi labai mažu drėgmės absorbcijos laipsniu.
Stiklo pluoštas turi mažą tankį ir naudojimo temperatūrą (iki 180 °C). Tokias medžiagas rekomenduojama naudoti antžeminiams vamzdynams, pavyzdžiui, šilumos tinklams. Aukštos kokybės stiklo pluoštas pasižymi dideliu atsparumu vibracijai, biologiniu ir cheminiu atsparumu, taip pat ilgu tarnavimo laiku.
Modernios izoliacijos technologijos

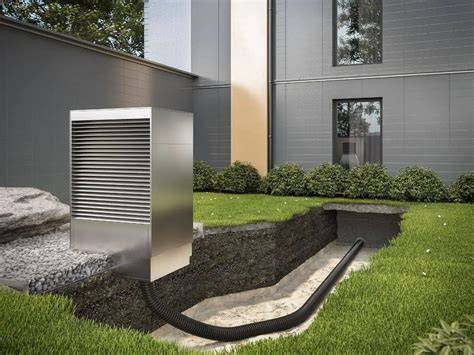

Naujas standartas vietinėse ir rajoninėse šildymo sistemose su Ecoflex VIP, kuri derina geriausią šilumos nuostolių rodiklį rinkoje su išskirtiniu lankstumu, būdingu izoliacijai su minkštosiomis putomis. Pritaikius pažangią vakuuminės izoliacinės plokštės (VIP) technologiją, šilumos nuostoliai gali būti sumažinti net iki 60%.
VIP (angl. Vacuum Insulation Panels) reiškia vakuumines izoliacines plokštes, kuriose naudojamas silikonu užpildytas branduolys, apvyniotas aliuminio hibridine folija su ištrauktu oru. Daugiau informacijos - vaizdo įraše.
IndustrySpecial termokeraminė danga su termokeraminės membranos funkcija gali sumažinti šilumos nuostolius, kurie atsiranda, pavyzdžiui, transportuojant skysčius vamzdžiais. ClimateCoating IndustrySpecial padengto vamzdžio paviršiaus temperatūra buvo sumažinta maždaug 9°C lyginant su vamzdžio be dangos paviršiaus temperatūra. Norint puikiai izoliuoti vamzdį vien termokeraminės dangos nepakanka, ją reikia derinti su išorine izoliacija.
Izoliacijos parinkimas pagal paskirtį
Šildymo ir vandens paskirstymo vamzdžių šiluminė izoliacija yra neatskiriama šildymo paskirstymo sistemų dalis. Karšto vandens ir šildymo vamzdynai, vandens šildymo įranga, akumuliacinės talpos ir talpyklos turi būti izoliuotos nuo šilumos nuostolių. Šilumos laidumo koeficiento λ reikšmė kokybiškoms medžiagoms svyruoja nuo 0,035 iki 0,05 W/mK.
Darbinė ir skaičiuojama temperatūra kaitinant svyruoja iki 90°C, todėl šiltinimui labai tinka naujesnės lengvos medžiagos iš poliuretano, polietileno ar gumos. Mažesnio skersmens iki DN 100 vardinio dydžio vamzdžiuose naudojamos izoliacinės žarnos arba jungiamosios detalės, o didelio ploto juostos tinka didesniems akumuliacinių šildytuvų ir rezervuarų plotams. Aukštesnėje nei 100°C temperatūroje tinka klasikinės mineralinio pluošto medžiagos.
Pagrindinė izoliacijos užduotis šaldymo technologijoje yra patikimai užkirsti kelią kondensato susidarymui ant izoliuotos sistemos išorinio paviršiaus. Elastomerai (sintetinės gumos) geriausiai tinka naudoti šaldymo vamzdžiuose ir įrenginiuose: jie turi dideles difuzijos varžos koeficiento reikšmes ir tuo pačiu mažas šilumos laidumo koeficiento λ vertes.
Šildymo vamzdžių tipai ir tvirtinimas
Skiriami keli šildymo vamzdžių tipai, kurių tvirtinimo būdai skiriasi:
- Paprastas (bendras) tipas: šildymo vamzdis be pertvarų, sriegių ar kitų tvirtinimo būdų; montavimo metodas: tiesiogiai įdėkite jį ant laikiklio, o po to naudokite vario lakštą ar kitą metalinį lakštą, kad padengtumėte vamzdelį po gręžimo.
- Fiksuotas (panašus į baffle tipą): kai kurie naudoja suvirinimą šildymo vamzdžiui pritvirtinti.
- L formos tipas: gali būti tiesiogiai įdėtas į bendrojo naudojimo aplinką, montavimui nereikia specialaus tvirtinimo.
- Baffle tipo vamzdis: gali būti naudojamas tiesiogiai arba suvirintas ir pritvirtintas prie pertvaros.
- Srieginio vamzdžio tipas: montavimas - prisukti jį prie dalies, kurią reikia pritvirtinti; garantuojami griežti sandarinimo reikalavimai gali būti pridėti pradiniu suvirinimu.
Šildymo vamzdžių tvirtinimas yra svarbus etapas, užtikrinantis sistemos stabilumą ir saugumą.
Polipropileno (PPR) ir polietileno vamzdžių pasirinkimas
Polipropileno vamzdžiai idealiai tinka požeminiam klojimui dėl paprastumo, patikimumo, atsparumo mechaniniam įtempimui, cheminio inertiškumo, lengvo valdymo ir nereikalingumo dažnai taisyti ar keisti sugedusias dalis. Jie rodo aukštą našumą ir efektyvumą bet kokiomis sąlygomis.
Renkantis PPR vamzdžius magistralinei linijai tarp dujinio katilo ir nutolusios katilinės, svarbu atsižvelgti į srautą ir slėgio nuostolius. Kadangi turite ilgą atstumą - apie 20 metrų - ir gana daug šildymo kontūrų, rekomenduojama pasirinkti didesnio diametro vamzdį, t.y., 32 mm. Taigi, 32 mm PPR vamzdžiai yra optimalus pasirinkimas šioje situacijoje.
Polipropileno vamzdžių jungtys: juos nesunku jungti patiems su spec lituokliu, tačiau tai reikalauja įgūdžių: pašildžius per mažai sujungimas bus blogas, o per daug - susiaurės vamzdžio diametras ties jungtimi. Polipropileno vamzdžiai ir jungtys, turintys aliuminio sluoksnį, leidžia vamzdžius lankstyti, išlaikant formą.
Požeminio vamzdyno klojimas: reikalavimai ir etapai
Norint prijungti šildymo sistemą, pirmiausia turite atitikti visus reikalavimus. Tai yra sudėtingas technologinis procesas, apimantis užsakymo atlikimo darbams parengimą, projekto parengimą, sutarties sudarymą su techninės priežiūros tarnyba, darbo srities tyrimą, vamzdžių klojimo griovio gylio ir pločio matavimą, tiesioginį montavimo darbų atlikimą, bandymų ir paleidimo eksploatuoti darbus.
Griovio užpildymas yra rimtas darbo etapas, nuo jo vykdymo tikslumo priklauso apkrovų pasiskirstymo tolygumas ir vamzdyno atkarpos patvarumas į žemę. Griovio užpildymas prasideda minkšto plastiko grunto klojimu iš abiejų vamzdžio pusių (sinusuose). Iš abiejų pusių klojamas dirvožemis yra kruopščiai sutankinamas, po kurio dujotiekis užpildomas mažiausiai 15 cm apsauginiu sluoksniu iš tos pačios medžiagos per visą griovio ilgį ir plotį pagal SNiP reikalavimus.
Baigus sutankinti apsauginį sluoksnį, griovys yra visiškai padengtas kasimo metu pašalintu gruntu, pašalinant didelius akmenis. Užpildymas turi būti atliekamas vienodai per visą griovio ilgį, kad būtų išvengta vamzdžių sekcijų susidarymo, esant reikšmingam vertikalios dirvožemio apkrovos skirtumui.
Vamzdžių klojimas vertikaliai ir sistemos veikimo principai
Vertikalių greitkelių išdėstymo schemos populiarios daugiaaukščių kotedžų gyventojų tarpe. Veikimo principas: iš kaitinimo elemento aušinimo skystis patenka į išsiplėtimo baką, judėjimas vyksta palei stovą, iš išsiplėtimo bako šildomas aušinimo skystis patenka į baterijas per tiekimo liniją, o iš baterijų šiek tiek atvėsęs vanduo patenka į grįžtamąją liniją, kuri veda atgal į katilą.
Šiandien beveik visose tokiose schemose yra cirkuliacinis siurblys, kuris priverčia vandenį judėti greitkeliais. Tai lemia greitesnį šilumos perdavimą, todėl padidėja visos sistemos efektyvumas.
Išsiplėtimo indas turėtų būti aukščiausioje vietoje; toks konteineris naudojamas normalizuoti ir sukurti slėgį. Iš kaitinimo elemento aušinimo skystis pakyla aukštyn, po to jis nuleidžia visus turimus stovus prie radiatorių.
Vandens vamzdžių apsauga nuo užšalimo
Prieš klojant šildymo vamzdžius po žeme, juos reikia izoliuoti, nepaisant to, kad sistema paklota žemiau dirvožemio užšalimo lygio. Tuo metu šilumos nuostoliai vis dar yra reikšmingi. Izoliacijai naudojamos mineralinės vatos arba putplasčio dangos. Be to, gaminami vamzdžiai, turintys izoliacinį putplasčio sluoksnį ir apsauginį plastikinį apvalkalą; jie specialiai suprojektuoti požeminiam montavimui.
Vandens vamzdžių izoliacijos klausimas yra ypač aktualus tarp priemiesčio nekilnojamojo turto savininkų. Dažnai vasarnamiuose ir kaimuose savininkams patiems tenka jaudintis dėl daugelio patogaus poilsio komponentų.
Autonominį vandens tiekimo kelią, išdėstytą virš užšalimo lygio, geriausia dėti į talpyklą, pagamintą iš kietos izoliacijos su minimalia vandens absorbcija, pvz., išspaustas polistireninis putplastis.
Vamzdžių izoliacijos metodai
Tarp namų savininkų vandens tiekimo namui tiekti šiltinimo būdų populiariausi yra šie: pratęskite dujotiekį 0,5 m žemiau užšalimo lygio; naudokite šildymo kabelį; izoliuoti izoliacine medžiaga; suteikti oro tarpą; nusipirkite gatavą gamyklos vamzdį; taikyti kelis metodus vienu metu. Dažniausiai naudojamas daugiau nei vienas metodas.
Izoliacijai yra daugybė variantų. Tarp jų: pluoštinė (mineralinė vata, stiklo pluoštas), poliuretano putos (kieto ir skysto pavidalo), šilumą izoliuojantys dažai, polistirenas, putplasčio polietilenas. Kurį pasirinkti, priklauso nuo konkrečios situacijos.
Šildymo kabeliai ir jų naudojimas
Savireguliuojantys šildymo kabeliai gali būti montuojami tiek plastikinių, daugiasluoksnių, metalinių bei kitokios struktūros vamzdžių apaugai nuo užšalimo. Bet kokiu atveju būtinai reikalinga termoizoliacija ant vamzdžio. Izoliacijos storis priklauso nuo vamzdžio diametro bei žemiausios galimos aplinkos temperatūros.
SVARBU: Kai savireguliuojantis kabelis įjungiamas šaltu metu, jis pradeda dirbti maksimaliu pajėgumu ir galimas energijos sunaudojimo šuolis, kol prasidės šildymo procesas. Pagrindinis šių kabelių privalumas yra tas, kad juos galima parinkti ir atkirpti bet kokio ilgio, o šildymo efektyvumas visu kabelio ilgiu išlieka nepakitęs.
Šildymo kabelis yra plačiai paplitęs dėl klojimo paprastumo ir aukštos kokybės jam priskirtų funkcijų atlikimo. Atsižvelgiant į montavimo tipą, išskiriami 2 kabelių tipai: laukovidinis (sumontuotas ant vandens vamzdžio viršaus) ir vidinis (viduje). Šildymo kabelis yra įvairių galių; dažniausiai nuo 10 iki 20 vatų.
„Ditra“ šilumos laidų bandymas – trumpa žinynas l PLANUOTI MOKYTIS STATYTI
Vamzdžių izoliacija įėjime į pastatą ir šulinio sprendimai
Autonominio vandentiekio vamzdžių šilumos izoliacija prie įėjimo į pastatą yra privaloma. Norint išvengti užšalimo ir vėlesnio proveržio, būtina izoliuoti visas vidines vandens tiekimo dalis, einančias per nešildomas patalpas.
Vamzdžių klojimas į polistirolo putplasčio dėklą, vamzdžių izoliacija šulinio išleidimo angoje, šiluminė žemės paviršiaus izoliacija - tai praktiniai sprendimai vandens tiekimo apsaugai. Jei vamzdis yra panardintas į šulinį, reikia pasirinkti medžiagą, atsparią ultravioletiniams spinduliams ir krituliams.
Sandarinimo medžiagos ir jungčių patikimumas
Svarbu užtikrinti sandarias jungtis. Tam naudojamos įvairios sandarinimo medžiagos: pakulos su sandarinimo pasta, tefloninė sandarinimo juosta, tefloninis hermetizuojantis siūlas, anaerobiniai sandarikliai. Pakulos yra organika, tad jos nėra amžinos, jei naudojamos drėgnose vietose. Tefloninė sandarinimo juosta užsukama ant vamzdžio 5-20 sluoksnių; patogu naudoti, bet negalima jos atsukti atgal. Tefloninis hermetizuojantis siūlas yra brangesnis, bet patogus; tokią jungtį galima atsukti atgal iki 180 laipsnių. Anaerobiniai sandarikliai yra brangi naujiena, bet labai patikimi ir patogūs.
Metalo vamzdžių ir karšto vandens perdavimo reikalavimai
Karšto vandens ir užtvankos vamzdžių medžiagų perdavimui paprastai naudojamas cinkuotas plieno vamzdis. Aukšto slėgio garo vamzdžiai turėtų būti naudojami besiūliai plieno vamzdžiai, montavimas turi būti įrengtas pagal šildymo vamzdynų reikalavimus. Karšto vandens vamzdis turi būti sujungtas su cinkuoto plieno vamzdžiu, o montavimo reikalavimas yra toks pat kaip ir šildymo vamzdžio.
Norint nustatyti derinimo parametrus (temperatūra, slėgis, elektrinis valdymo vožtuvas), patartina bendradarbiauti su gamintoju ir projektavimo departamentu.
Praktiniai patarimai savininkams ir atlikimo galimybės
Dažnai klausimas, ar reikia izoliuoti vandens tiekimą, kyla šaltą rytą, kai jau būna per vėlu - vandentiekio vanduo neteka. Vamzdžių izoliacija ne visada yra būtina: viskas priklauso nuo namo vietos, klimato sąlygų, gyventojų apsigyvenimo laiko ir vandens tiekimo įrenginių ypatybių.
Jei šeimos nariai ateina ilsėtis tik šiltuoju metų laiku, izoliacijos nereikia. Norint išvengti netyčinio vamzdžių plyšimo dėl užšalusio vandens šaltuoju metų laiku, kai niekas nėra kotedže, jums tiesiog reikia tinkamai išsaugoti sistemą, kokybiškai ją paruošiant žiemai.
Jei vandens tiekimas nėra izoliuotas ir nėra pakankamai gilus, kyla pavojus, kad užšals visas dirvožemio sluoksnis ir susidarys ledas vamzdžio viduje. Šiaurinių regionų gyventojų užšalimo lygis yra 2,5 m ar didesnis; tai apsunkina dujotiekio gilinimo procesą iki norimo lygio ir renginys bus brangus. Tokiais atvejais būtina izoliacija arba šildymas.
Izoliacijos montavimo praktika
Jei jūs turite patys susidoroti su izoliacija, palyginti su vandens tiekimo sistemos planavimu ir skaičiavimais, tai pasirodys paprasta užduotis. Dažniausiai ant vandens vamzdžio klojamas šildymo kabelis; montuodami kabelį, jie naudojasi gamintojo rekomendacijomis, pastatydami posūkius reikiamu atstumu. Šildymo kabelis jutiklio dėka leidžia reguliuoti temperatūrą vamzdžio paviršiuje. Jį galite įjungti ir išjungti, kaip norite.
Tada virš pritvirtinto kabelio uždedamas izoliacijos sluoksnis, tinkamai jį pritvirtinant. Tai gali būti poliuretano apvalkalai arba putplasčio plex segmentai. Pritvirtinę izoliacijos dalis viena prie kitos, turite atsargiai klijuoti jungtis specialia lipnia juostele.
Rūsyje esančios vamzdynų sekcijos taip pat yra izoliuotos; tam tinka skystos poliuretano putos, tepamos ant vamzdžių paviršiaus atsargiai, naudojant asmenines apsaugos priemones. 1,5 cm storio poliuretano putplastis puikiai atlieka 5 cm izoliacijos funkcijas, o dažai - per porą mm. Po džiovinimo lieka padengti apsauginius dažus ant poliuretano putplasčio dangos paviršiaus, kad būtų apsauga nuo aplinkos veiksnių ir prailgintas izoliacijos tarnavimo laikas.
Vamzdžių ilgaamžiškumas ir renovacija
Projektuojant ir rekonstruojant karšto (šalto) vandens ir šildymo paskirstymo sistemas, pirminis uždavinys - kuo labiau sumažinti energijos sąnaudas. Šiandien vyrauja tendencija atnaujinti šildymo ir karšto vandens paskirstymo sistemas su moderniais plastikiniais vamzdžiais. Tačiau ne kiekvienas plastikinis vamzdis yra tinkamas šilumos ir karšto vandens paskirstymui: turi būti įvykdyta 50 metų vamzdyno eksploatavimo trukmė pagal STN EN 806-2 bei kiti kokybės reikalavimai, pvz., eksploatacinis viršslėgis ir tinkamas vamzdžio sienelės storis.
Be to, daugelyje jau daugiau nei 20 metų eksploatuojamų šalto vandens paskirstymo sistemų cinkuoto plieno vamzdžių tarnavimo laikas baigiasi dėl taškinės korozijos, todėl būtina atnaujinti sistemas ir pasirūpinti izoliacija, kad sumažintume šilumos nuostolius ir taip sutaupytume energiją.
Vaizdo ir nuotraukų šaltiniai bei papildoma medžiaga
„Ditra“ šilumos laidų bandymas – trumpa žinynas l PLANUOTI MOKYTIS STATYTI
| Medžiaga | Temperatūros riba | Pritaikymas |
|---|---|---|
| Mineralinė vata | Iki 650 °C | Karšti vamzdžiai, kaminai, šilumos tinklai |
| Stiklo pluoštas | Iki 180 °C | Antžeminiai vamzdynai |
| Elastomerai (sintetinė guma) | Mažos λ vertės | Šaldymo vamzdžiai, aukšta drėgmė |
| Poliuretano putos | Iki ~90 °C | Šildymo vamzdžiai, lengvas montavimas |
| VIP (vakuuminės plokštės) | Efektyvi net esant mažam storio | Modernios šilumos taupymo sistemos |
Izoliacijos pasirinkimas priklauso nuo vamzdžio diametro, temperatūros, aplinkos sąlygų ir finansinių galimybių. Svarbiausia - ne taupyti ant kokybės ir tinkamai sumontuoti izoliaciją, kad užtikrintumėte ilgaamžiškumą ir energijos taupymą.
