Kaip teisingai montuoti gipso kartono pertvarų profilius

Gipskartonio pertvaros, montuojamos ant CW ir UW plieninių profilių karkaso yra vienas paprasčiausių ir greičiausių būdų formuoti vidaus sienas tiek naujos statybos namuose, tiek renovuojamuose objektuose. Tokia konstrukcija yra lengva, universali ir leidžia patalpas išplanuoti taip, kaip patogiausia. Pertvaros montuojamos iš cinkuoto plieno profilių, prie kurių iš abiejų pusių sukamos gipso kartono plokštės, o į tarpus dažnai dedama mineralinė vata, gerinanti garso ir šilumos izoliaciją. Šią sistemą galima naudoti tiek sausose, tiek drėgnesnėse patalpose, jei pasirenkamos speciškai drėgmei atsparios plokštės. Be to, tokiose sienose patogu paslėpti elektros ir kitus inžinerinius tinklus, o paruoštas paviršius tampa idealia baze dažymui arba tapetavimui.

Nors pati sistema atrodo paprasta, kiekviena detalė, nuo profilio pločio iki savisriegių kiekio, turi įtakos galutinei kokybei. Tinkamai parinktos medžiagos ir apgalvotas montavimas leidžia gipskartonio pertvaroms tarnauti ilgai, išlaikyti stabilumą ir užtikrinti patogų patalpų mikroklimatą. Tinkamai montuojami gipso kartono plokščių profiliai - esminė sąlyga norint sukurti stabilias, lygias ir ilgaamžes sienas ar lubas.

Medžiagos ir įrankiai

Kad būtų paprasčiau suplanuoti darbą ir apskaičiuoti reikiamų medžiagų kiekį, pateikiame orientacines išeigas vienam kvadratiniam metrui pertvaros:

• Vertikalus CW profilis: 1,8 bėginio metro / 1 m²
• Horizontalus UW profilis: 0,7 bėginio metro / 1 m²

Profilio pločiai pasirenkami pagal norimą pertvaros storį: 50 mm, 75 mm arba 100 mm.

Reikalingos medžiagos:

1. Perimetriniai UW profiliai (išeiga: 0,7 m/1m²).
2. Statramstiniai CW profiliai (išeiga apie 2,0 m/1m²).
3. Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniiui UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tviratinimui prie besiribojančių sienų (išeiga 1,6 vnt./1m²).
4. Sandarinimo juosta Dichtungsband, klijuojama ant UW profilio nugarėlės (išeiga: 1,2 m/1m²), arba Trennwandkitt sandarinimo mastika, tepama ant UW ir CW profilių nugarėlių (išeiga: 0,3 vnt/1m²).
5. Skiriamoji juosta Trenn-Fixx, skirta įrengti slydimo siūles tarp montuojamos pertvaros ir lubų bei besiribojančių sienų (išeiga apie 1,8 m/1m²).
6. Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 4 m²/1m²).
7. Diamantschrauben XTN savisriegiai skirti Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksnio prisukimui; 38 mm ilgio antram sluoksnio prisukimui (išeiga: apie 14 vnt./1m² pirmam sluoksniui; 30 vnt./1m² antram sluoksniui).
8. Uniflott gipsinis siūlių glaistas (išeiga: apie 0,8 kg/1 m²).
9. Kurt siūlių armavimo juosta, naudojama galutinio plokščių sluoksnio siūlių armavimui (išeiga: apie 1,2 m/1 m²).
10. Tiefengrund ypač skvarbus giliai įsigeriantis ir paviršių sutvirtinantis giluminis gruntas (pagal poreikį).
11. Mineralinė vata Knauf Insulation TP115 (storis parenkamas pagal statramstinio profilio plotį (išeiga: apie 1 m² / 1 m²).
12. Kantenhobel oblius skersinėms siūlėms nusklembti.
13. Raspelhobel trintuvė nupjautiems plokštės kraštams lyginti.
14. Elektrinis suktuvas.
15. Schraubgriffspachtel glaistiklis arba Kleine Traufel mentelės skirtos siūlių glaistymui.

Montavimo eiga

Nors montavimo principai iš pirmo žvilgsnio atrodo aiškūs, praktikoje dažnai pasitaiko klaidų, kurios gali turėti įtakos ne tik vizualinei kokybei, bet ir konstrukcijos patvarumui.

1 žingsnis: konstrukcijos planavimas

Būtina iš anksto suplanuoti:

• Kokie garso izoliacijos ir gaisrinės saugos reikalavimai bus keliami pertvarai.
• Ar pertvara bus montuojama sausose ar drėgmės veikiamose patalpose.
• Koks bus montuojamos pertvaros aukštis (svarbu renkantis profilio plotį).
• Ar pertvaroje reikia įrengti durų angas.
• Ar pertvara bus apkraunama papildomomis apkrovomis.

Reikiamo pločio profiliai ir gipso kartono rūšis pasirenkami naudojantis Knauf W11.lt pertvarų sistemų techniniu bukletu ir priklausomai nuo to, kokio tipo pertvarą planuojate montuoti. Pasirinkus vieną populiariausių pertvarų konstrukciją Knauf W112 (metalinė viengubo karkaso pertvara su dviguba plokščių danga) remiantis techniniais duomenis lentelėje pasirenkamos montuoti Blue plokštės ir 100 mm CW pločio profilių karkasas.

2 žingsnis: paruošiamieji darbai

Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami, kur joje bus angos, bei elementai didinantys karkaso atsparumą apkrovoms (taip pat ir gembinėms). Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra pagrindo nelygumų, juos būtina pašalinti taikant pagrindui tinkamas priemones, pavyzdžiui: tinkuojant, glaistant ar naudojant kitas sandarinimo priemones (pvz., Trennwandkitt).

3 žingsnis: perimetrinių profilių montavimas

1. Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.
2. Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą, kuri užsandarina nedidelius pagrindo nelygumus (iki 2 mm, jei jie didesni - naudojama sandarinimo mastika Trennwandkitt) ir neleidžia garsui sklisti perimetru bei pereiti iš konstrukcijos į konstrukciją.
3. Perimetrinį karkaso profilį, naudojant pagrindui tinkamus tvirtinimo elementus (mūrvines, betonvines ir kt.), būtina pritvirtinti prie pagrindo (grindų ir lubų).
4. Tvirtinant profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Tai atliekama naudojant matavimo priemones, užtikrinančias reikiamą tikslumą.
5. Tvirtinant perimetrinį profilį prie lubų ir grindų atstumas tarp tvirtinimo taškų ≤ 100 cm (kai pertvaros aukštis iki 3 m) arba 50 cm (kai pertvaros aukštis virš ≤3 m).

4 žingsnis: statramsčių išdėstymas

Pasižymėkite būsimų CW profilių - statramsčių - vietas. Jei pertvaroje numatytos durys, tuomet pirmiausia iš UA profilių sumontuokite durų angą. Tuomet CW profilius išdėstykite taip, kad virš durų gipso kartono plokščių siūlės būtų perstumiamos ne mažiau kaip 150-200 mm ir nebūtų vienoje vertikalėje su angokraščiu.

5 žingsnis: CW profilių montavimas

1. Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite profilius ir tik tada prisukite juos prie pagrindo. Mastika veikia kaip garso izoliacijos ir papildoma tvirtinimo priemonė. Tvirtinant CW profilius prie šoninių sienų atstumas tarp tvirtinimo elementų turi būti ≤100 cm, bet ne mažiau kaip 3 tvirtinimo taškai.
2. Vertikalieji CW profiliai - statramsčiai - turi būti įstatomi pažymėtose vietose į horizontaliuosius UW profilius - gulekšnius. Prireikus statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis (skardvaržčiais tvirtinti negalima).
3. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Rekomenduojama viršuje tarp statramsčio ir gulekšnio dugno palikti 10 mm tarpą. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje.
4. Prireikus statramsčiai gali būti ilginami. Jei ilginami gretimi profiliai, ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu.

6 žingsnis: skiriamosios juostos klijavimas

Sumontavus profilius ant šoninių sienų ir lubų klijuokite skiriamąją juostą Trenn-Fixx. Juosta lipniąja kraštine gali būti klijuojama ant sienos šalia perimetro profilio arba, norint sumontuoti greičiau, gali būti klijuojama ant UW perimetrinių profilių taip, kad pritvirtinus profilius varžtais liktų kyšoti Trenn-Fixx juostos dalis (5 cm). Juostą priklijuoti reikia prieš plokščių montavimą.

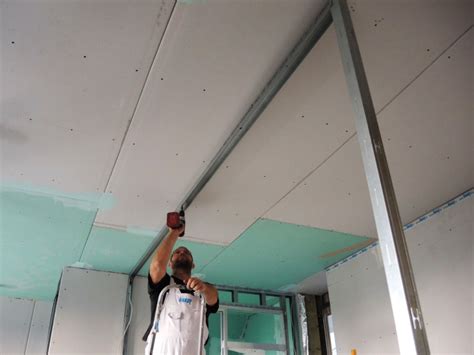

7 žingsnis: gipso kartono plokščių tvirtinimas prie metalinio karkaso

1. Gipso kartono plokštės prie metalinio karkaso tvirtinamos savisriegiais. Atsižvelgiant į tvirtinamų gipso kartono plokščių sluoksnių skaičių ir plokštės storį parenkamas savisriegių ilgis.
2. Atstumas tarp savisriegių priklauso nuo apkalos tipo: nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje. Leistini atstumai tarp savisriegių nurodyti lentelėje. Pastaba: visi sluoksniai turi būti pritvirtinti per vieną darbo dieną. Jei sluoksniai vienas po kito tvirtinami praėjus ilgesniam laikotarpiui, atstumai tarp savisriegių kiekviename sluoksnyje - 250 mm.
3. Minimalus atstumas tarp savisriegio ir kartonu dengto gipso kartono plokštės krašto neturi būti mažesnis kaip 10 mm, o minimalus atstumas tarp savisriegio ir kartonu nedengto gipso kartono plokštės krašto neturi būti mažesnis kaip 15 mm.
4. Tvirtinant reikia stengtis, kad plokštė nebūtų įveržta neleistinu būdu. To galima išvengti, pvz., pradėjus tvirtinti nuo vidurio abiejų kraštų link arba nuo vieno plokštės krašto priešingos pusės kryptimi. Tvirtinamąją plokštę stipriai prispauskite prie karkaso, kad ji visiškai prie jo priglustų, ir tvirtai prisukite savisriegiais. Visi savisriegiai į plokštę sukami statmenai ir įveržiami tiek, kad glaistiklis glaistant nekliūtų už savisriegių galvučių, taip pat savisriegio galvutė neturi įplėšti kartono. Naujo savisriegio į seną skylę sukti negalima. Jį reikia sukti ne arčiau kaip per 50 mm nuo senosios skylės.
5. Tvirtinant plokštes prie konstrukcijos skersai profilių, nupjauti kraštai turi būti išdėstyti ant profilio. Savisriegių įsukimo į medines konstrukcijas gylis - ne mažesnis nei 20 mm. Sukant savisriegius į metalines konstrukcijas savisriegio ilgį reikia parinkti taip, kad jį įsukus galas antroje profilio pusėje išsikištų ne mažiau kaip 10 mm.

Gipso kartono plokštės pertvarų konstrukcijose tvirtinamos tiek vertikalia, tiek horizontalia kryptimi. Montuojant vertikaliai, rekomenduojama naudoti plokštes per visą patalpos aukštį, t. y., be horizontalių jungčių. Taip pat galimos ir mišrios plokščių tvirtinimo sistemos. Tame pačiame sluoksnyje negalima maišyti plokščių montavimo krypties. Pageidautina naudoti vientisas gipso kartono plokštes, taip pat leidžiama naudoti ir mažesnių matmenų gipso kartono plokščių gabalus, tačiau būtina vengti tokių jungčių, kai vienoje eilėje yra keli mažesni gabalai, nes tai gerokai susilpnina konstrukciją. Kryžminės siūlės neleistinos.

8 žingsnis: pirmo sluoksnio siūlių glaistymas

Sumontavus plokštes būtina užglaistyti plokščių siūles gipsiniu siūlių glaistu, pvz., Uniflott. Glaistomos tiek gamyklinės tiek pjautinės siūlės. Jungtys su kitomis konstrukcijomis taip pat turėtų būti užglaistomos. Pjautinės (SFK) siūlės suformuojamos naudojant specialų oblių. Prieš glaistymą pjautines siūles būtina gruntuoti giluminiu gruntu, pvz. Tiefengrund. Siūlių gruntavimui vandens naudoti negalima.

9 žingsnis: antro gipso kartono sluoksnio montavimas

Išdžiūvus pirmo sluoksnio siūlių glaistui montuokite antrą gipso kartono plokščių sluoksnį. Montuojant kelių sluoksnių plokščių konstrukciją, abejose pertvaros pusėse skirtingų sluoksnių plokščių siūlės neturi sutapti.

10 žingsnis: antro gipso kartono sluoksnio siūlių glaistymas

Sumontavus antrą gipso kartono plokščių sluoksnį būtina plokščių siūles užglaistyti gipsiniu siūlių glaistu, pvz., Uniflott ir armuoti popierine siūlių armavimo juosta pvz., Kurt. Jungtys su kitomis konstrukcijomis taip pat turėtų būti užglaistytos. Taip pat užglaistomos ir savisriegių galvutės. Glaistui išdžiūvus nupjaukite skiriamąją juostą Trenn-Fixx. Atlikus šiuos darbus pertvara yra paruošta tolimesniems darbams.

Deformacinės siūlės

Įrengiant ilgas pertvaras arba esant žymesniems grindų bei lubų plokštumos aukščio pokyčiams (nuo 75 cm), kas 15 m arba dažniau turi būti numatytos deformacinės ir temperatūrinės jungimo siūlės. Deformacinėmis siūlėmis laikomos gipso kartono sistemų ir kitų statybinių konstrukcijų sandūros siūlės, taip pat siūlės, esančios potencialaus gipso kartono konstrukcijų deformacinio tempimo ar gniuždymo vietose. Deformacinės siūlės formuojamos saugant gipso kartono konstrukcijas nuo neprognozuojamų deformacijų ir trūkių. Jei po įrengiamu metaliniu karkasu grindų ar perdangos konstrukcijoje yra pastato konstrukcinės deformacinės siūlės, tokios siūlės įrengiamos ir metaliniame karkase. Statybines konstrukcijas, kurias veikia didelė temperatūra (pvz., nuo apšvietimo, šildymo prietaisų), būtina atskirti nuo gipso kartono plokščių. Jei pertvara jungiama prie lubų apkalos arba pakabinamų lubų, būtina atsižvelgti į bendrą lubų ir sienų sistemos sąveiką. Kai numatomi perdangos įlinkiai, atsižvelgiant į planuojamas apkrovas, rekomenduojama įrengti slankiuosius mazgus pertvaros ir perdangos jungimo zonoje.

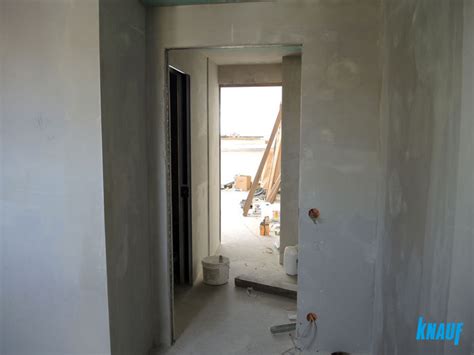

Durų angos formavimas

Profilis durų angai formuoti parenkamas pagal būsimų durų svorį. Grindų UW profilis turi būti pritvirtintas prie pagrindo ties būsimų durų angos kraštu, neatsižvelgiant į atstumus tarp tvirtinimo elementų. Į UW profilius įstatomi vertikalieji UA profiliai (kurių metalo storis yra 2 mm), sudarantys durų angą. UA profiliai prie viršutinės ir apatinės perdangos tvirtinami UA profilių tvirtinimo kampų komplekte esančiomis 8x60 mūrvinėmis (ne mažiau kaip 2 vnt. vienam kampui). Viršutiniuose UA profilių tvirtinimo kampuose yra paliktos specialios angos elektros instaliacijos laidams. Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profiliais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių pagal gipso kartono plokščių montavimo reikalavimus tvirtinama plokščių apkala. Gipso kartono plokščių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.

Dažnos klaidos ir jų sprendimai

Kiekvienas netikslumas profilių konstrukcijoje gali turėti ilgalaikių pasekmių: nuo vizualinių defektų, tokių kaip nelygios siūlės ar kampų deformacijos, iki konstrukcinių problemų - girgždėjimo, svyravimų ar net ilgaamžiškumo praradimo. Taip pat itin svarbu dirbti tik su kokybiškomis medžiagomis, kurios garantuoja patikimą ir ilgaamžį rezultatą.

• Netinkamas karkaso lygis dažniausiai pasireiškia vizualiais paviršiaus išlinkimais: banguotomis sienomis ar nelygiomis lubomis. Taip nutinka, kai profiliai montuojami be tikslaus horizontalaus ir vertikalaus išlyginimo. Sprendimas: prieš montavimo metu būtinai naudokite lazerinį nivelyrą arba ilgą gulsčiuką, kad visos karkaso linijos būtų pažymėtos tiksliai.
• Vienas iš dažnų montavimo netikslumų - netinkamų profilių naudojimas ne pagal jų paskirtį. Pavyzdžiui, UD ir CD profiliai dažnai neteisingai naudojami pertvarų karkasui, nors jie skirti lubų konstrukcijoms.
• Jei karkasą laiko per mažai pakabų ar tvirtinimo taškų, ilgainiui jis gali deformuotis, sukelti girgždėjimą ar net atsilaisvinti. Sprendimas: pakabos turėtų būti montuojamos kas 80-100 cm.
• Nepakankamas dėmesys profilių jungimams gali lemti visos konstrukcijos nestabilumą.
• Garso izoliacijos ignoravimas yra viena iš dažnesnių montavimo spragų.
• Naudojant pigios, plonesnio metalo profilius (pvz., 0,35 mm), konstrukcija tampa nestabili ir jautri deformacijai.
• Neapskaičiavus medžiagų tiksliai, dažnai susiduriama su per dideliais likučiais arba darbų stabdymu dėl trūkumo.
• Dažna klaida - nepaskaičiuoti elektros instaliacijos, santechnikos ar kitų inžinerinių sprendimų vietos. Sprendimas: prieš montuojant karkasą atlikti tikslų žymėjimą: elektros taškų, šviestuvų, lizdų, vamzdynų.

Jei pertvara turės atlaikyti didesnes apkrovas, rinkitės UA profilius. Jūsų pertvara skiria skirtingos paskirties patalpas ar norite sumažinti triukšmo sklidimą? Mimeta parduotuvėse pertvariniai profiliai siūlomi itin konkurencingomis kainomis. Jeigu ieškote patikimų sprendimų - nuo paprastų CW ar CD profilių iki sudėtingesnių UA ar akustinių sistemų - kviečiame apsilankyti UAB „Mimeta“ parduotuvėse. Čia visada rasite platų statybinių medžiagų asortimentą konkurencingomis kainomis.
