Trisluoksnės sieninės plokštės: viršūnė statybos srityje ir jų kompleksinis pritaikymas

GS MW U sienų plokštės yra skirtos išorinėms ir vidinėms sienoms ant karkasinės konstrukcijos statyti. Dėl paslėpto tvirtinimo, kurio nesimato nuo fasado, plokštės yra architektūriškai ir funkciškai labai patrauklios. Apdailai naudojamas iš abiejų pusių pagal standartą EN 10346 cinkuotas plieno lakštas, padengtas 25 μm storio organiniu poliesterio laku. Plokštės gali būti montuojamos tiek vertikaliai, tiek horizontaliai.

Gelžbetoninės sijos, kolonos ir perdangos plokštės plėtoja statybų spektrą nuo mažų sandėliavimo patalpų iki pramoninių kompleksų. Gaminame gelžbetonines sijas gamybiniams, sandėliavimo, žemės ūkio pastatams su lygiu arba šlaitiniu stogu. Sijos naudojamos pastato karkaso konstrukcijai, gali būti įvairių dydžių, ilgių ir tipų. Taip pat gaminame gelžbetonines sąramas perdengti langus ir duris: laikančias (M) ir nelaikančias (MU), bei SR tipo neįtemptai armuotas gelžbetonines sąramas. Gaminame įvairių tipų gelžbetonines kolonas, pagal kliento užsakymus ir pateiktus brėžinius.

Betoninės konstrukcijos užpildo platesnį statybų portfelį: gelžbetoninės perdangos plokštės įvairių išmatavimų, standartinės ir nestandartinės, pagal individualius užsakymus. Standartinis perdangos plokštės plotis yra 1200 mm; jos gali būti siaurinamos. Gaminame įvairių klasių betono mišinius, atsižvelgdami į projekto paskirtį ir naudojimo sąlygas, nepralaidžius vandeniui, atsparius šalčiui, karbonizacijai, chloridų ir sulfatų poveikiui. Didelis šulinių žiedų matmenų pasirinkimas: žiedai geriamo vandens šuliniams su dangčiu, šulinio dangtis su skyle; žiedai kanalizacijai, nuotekoms rinkti.

Armatūros gaminių ceche gaminami įvairios paskirties armatūros gaminiai pagal užsakymą ir pateiktus brėžinius. Gaminame cokolines plokštes - sienines plokštes, skirtas gamybiniams, prekybos ir sandėliavimo pastatams. Sienos pasižymi sandarumu ir šilumos akumuliavimo savybėmis, todėl pastatams apšildyti sunaudojama mažiau energijos. Surenkamieji gelžbetoniniai sieniniai elementai užtikrina greitą, šiltą ir ekonomišką statybą.

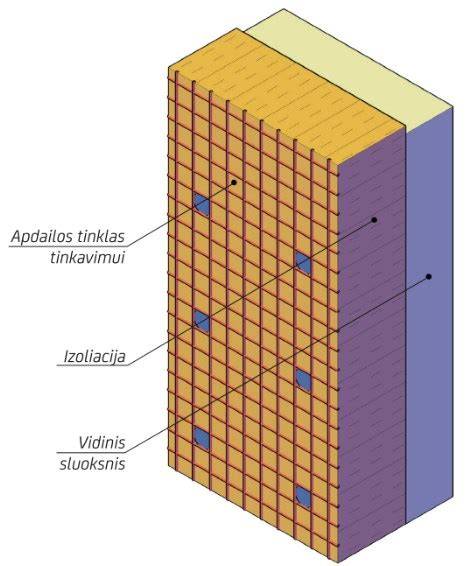

Sieniniai elementai surenkami iš trisluoksnių arba vienasluoksnių konstrukcijų. Trisluoksnės sieninės plokštės - šiltos trisluoksnės plokštės, sudarytos iš išorinio ir vidinio gelžbetoninių sluoksnių bei tarpusavyje esančio izoliacinio sluoksnio, tarpusavyje jungiamų specialiais ryšiais. Šiltinimo sluoksnis dažnai siekia 200 mm, todėl pasiekiama itin didelė trisluoksnės konstrukcijos varža ir sumažėjęs papildomo pastato šiltinimo poreikis. Galimi įvairūs šiltinimo medžiagų pasirinkimai: paprastas putplastis, pilkšvasis polistireninis putplastis (neoporu, suteikiantis 5,78 m2 K/W šiluminę varžą su 200 mm sluoksniu), mineralinė vata, putų poliuretanas. Modernios suomiškos technologijos užtikrina didelę varžą, greitą surinkimą ir lygias, minimalias apdailos sąnaudas.

Jei pasirenkama vienasluoksnė sienos struktūra, sutaupoma laiko dėl greito konstrukcijos surinkimo. Vienasluoksniai sieniniai elementai susideda iš vieno gelžbetonio sluoksnio. AB „AKSA“ siūlo įvairias išorinio paviršiaus apdailos galimybes: spalvotas sieninis elementas, matricos paviršiai, užklijuojami specialūs raštai. Trisluoksnės sienos naudojamos pastatų išorinėms atitvaroms, o jų projektavimas atsižvelgia į apkrovas, aplinkos sąlygas, priešgaisrinius ir garso reikalavimus. Maksimalus šio tipo gaminių storis - 500 mm. Dažniausiai projektuojami 150-200 mm vidinis, 200-300 mm izoliacinis ir 70-100 mm apdailinis sluoksniai, naudojama C30/37 stiprio betonas. Izoliaciniam sluoksniui gali būti naudojama kieta akmens vata arba putplastis.

Trisluoksnės sienos gali būti platinamos tiek išorėje, tiek viduje, ir gali būti įrengtos su persidengiančiu izoliaciniu sluoksniu abiejose siūlių vietose. Tokios sistemos leidžia užtikrinti aukštą šilumos ir garso izoliaciją. Tokių sienų gabaritai: maksimalus plotis iki 12 metrų, aukštis iki 3,80 metro. Transportavimas ir sandėliavimas šių plokščių reikalavimų atžvilgiu dažnai lemia konstrukcijų dydžio ribas, todėl racionalu planuoti atitvaras iki 6 metrų pločio. Sienos svoris rekomenduojamas neviršyti 10 tonų, atsižvelgiant į kranų keliamąją galią. Montavimas vyksta už kėlimui numatytų kilpų; po atvykimo į projektinę vietą plokštė nuleidžiama ant ankerinių varžtų ar strypų ir fiksuojama. Gaminant ir transportuojant trisluoksnes sienas būtina užtikrinti, kad jų kėlimo kilpos atitiktų svorio centrą ir būtų pakankamai stiprios net esant mažam kėlimo kampui.

Trisluoksnės sienos gali būti sujungtos per paliktas nišas arba specialias detales, o tarpsluoksninių ryšių išdėliojimas pritaikomas pagal naudojamą izoliacinę medžiagą. Langų ir durų angoms dažnai gaminamos ištisinės konsolės langų atrėmimui. Priklausomai nuo izoliacijos medžiagos gali būti skirtingas tarpsluoksnių ryšių išdėstymo žingsnis. Montavimo metu per kilpėes plokštėms pravedamas armatūrinis strypas, kuris užmonolitinamas. Tokioms sienoms būtina tinkamai paskaičiuoti parametrai, užtikrinant pakankamą armavimą ir apsauginį sluoksnį.

1. 1 pav. Projektuojant pastatus iš surenkamo gelžbetonio svarbu racionaliai sudalinti sienas į atskirus elementus.
2. 2 pav., 3 pav. Trisluoksnės sienos prie pagrindo ar tarpusavyje tvirtinamos per paliktas nišas arba detales.
3. Langų angų tvirtinimai su ištisinėmis konsolėmis užtikrina langų atrėmimą (3 pav.).
4. 4 pav., 5 pav. Sienų jungimas; 6 pav. Trisluoksnės sienos transportavimas ir sandėliavimas su kėlimo kilpomis.

Netaisyklingos geometrijos gaminiams reikia naudoti specialius padėklus, kurie užtikrina stabilumą transportavimo metu. Jei sienas reikia apversti, naudojami du kranai arba stropai su skriemuliu (8 pav.). Svarbiausia - kilpos pritaikymas svorio centrui ir kilpų stiprumas, kad gaminys išlaikytų ant dviejų kilpų esant palankiam kampui. Montavimas atliekamas keliant sienas už kėlimui numatytų kilpų; plokštės nuleidžiamos ant ankerinių varžtų ar strypų ir fiksuojamos bei sujungtos reguliuojamomis traukėmis.
