Vamzdžių skersmuo priklauso nuo reikiamo vandens srauto ir priimtino pasipriešinimo. Jeigu Jums reikia tik šildymo ir nereikia papildomai dar ruošti ir karšto vandens, tada reikiamą šildymui vandens srautą nustatysime taip: priklausomai nuo namo stogo ir sienų apšiltinimo, reikiama šildymo galia gali skirtis kelis kartus. Jeigu namas neapšiltintas, tai gali reikėti apie 100 w/m2, jeigu gerai apšiltintas, tada užtektų ir 50 W/m2. Tokiu būdu namo šildymui jums reikėtų nuo 5 iki 10 kW galios. Priklausomai nuo šildymo sistemos tipo ir temperatūros, vandens temperatūrų skirtumas gali būti nuo 10 iki 20 laipsnių. Imame patį blogiausią variantą - 10 kW galią ir temperatūrų skirtumą 10 laipsnių. Tada reikiamas vandens srautas būtų apie 0,86 m3/h arba 860 l/h.
Nustatysime leistiną vamzdžių hidraulinį pasipriešinimą. Turime galvoje, kad vanduo turi ne tik nutekėti į namą, bet ir grįžti, todėl bendras vamzdžių ilgis dvigubinasi ir sudaro 40 m. Turint galvoje, kad cirkuliacinis siurblys turi nugalėti ne tik šios trasos vamzdžių pasipriešinimą, bet taip pat ir namo šildymo sistemos bei pačio katilo, reguliavimo ventilio (maišytuvo, jeigu toks bus reikalingas), filtro ir katilinės vamzdynų pasipriešinimą, tai bendrą pasipriešinimą priimkime 2 m vandens stulpo arba 200 mbar. Priimame, kad vamzdynų trasos pasipriešinimas neturėtų viršyti 0,5 m v. st. arba 50 mbar. Tada iš vamzdynų pasipriešinimų techninių duomenų renkame vamzdžio skersmenį, kad 1 m vamzdžio ilgio pasipriešinimas sudarytų ne daugiau, kaip 1,25 mbar. Tokiu būdu randame vidinį vamzdžio skersmenį - jis turėtų būti ne mažesnis kaip 25 mm. Taigi, jeigu tai plieninis vamzdis, tai jis būtų DN 25, jeigu tai varinis vamzdis, tai būtų 28x1,5 mm, jeigu PEX arba PEX/AL/PEX - 32x3,0 mm, jeigu PP, tai priklausomai nuo gamintojo ir sienelės storio (PN 20, stabilizuotas su aliuminio sluoksniu), pvz.: 40x6,7 mm, ir pan. Reikia atkreipti dėmesį, kad čia svarbus yra vidinis vamzdžio skersmuo, kur teka vanduo, o visų vamzdžių, išskyrus plieninius, skersmuo matuojamas pagal išorę. Dr. Arūnas Stikliūnas, UAB Gilius ir Ko Atsižvelgiant į laiške nurodytą atstumą ir šildomą plotą mes pasiūlytumėm Jums pakloti dvigubą ir izoliuotą DN25 vamzdį.
Spėju, kad karšto vandens šildytuvas bus name, ne katilinėje. Tai turėtų patenkinti ir karšto vandens paruošimo poreikį. vadydininkas Giedrius Kmieliauskas, Celsis Šildymo ir vandens paskirstymo vamzdžių šiluminė izoliacija yra neatskiriama šildymo paskirstymo sistemų ar šaldymo įrangos dalis. Projektuojant ir rekonstruojant karšto (šalto) vandens ir šildymo paskirstymo sistemas, pirminis uždavinys - kuo labiau sumažinti energijos sąnaudas. Šiuo metu dažnai jau daugiau nei 20 metų eksploatuojamų šalto vandens paskirstymo sistemų cinkuoto plieno vamzdžių tarnavimo laikas baigiasi. Pastatų operatoriai praneša, kad jau po metų ar dvejų plieninio vamzdžio taškinė korozija sukelia jo sunaikinimą, o vėliau patalpų nuotėkį.
Šiandien vyrauja tendencija atnaujinti šildymo ir karšto vandens paskirstymo sistemas su moderniais plastikiniais vamzdžiais. Tačiau ne kiekvienas plastikinis vamzdis yra tinkamas šilumos ir karšto vandens paskirstymui. Norint, kad vamzdynas būtų tinkamas, turi būti įvykdyta 50 metų vamzdyno eksploatavimo trukmė pagal STN EN 806-2, taip pat iš to išplaukiantys vamzdyno kokybės per reikiavimą, pvz., eksploatacinis viršslėgis ir tinkamas vamzdžio sienelės storis. Neabejoju dėl neginčijamų IndustrySpecial termokeraminės dangos savybių, nes su ja susiduriu gana dažnai. Danga pagrįsta termokeraminės membranos funkcija ir gali sumažinti šilumos nuostolius, kurie atsiranda, pvz., transportuojant skysčius ir dujas vamzdžiais arba sumažina šilumos nuostolius metalinėse konstrukcijose. Dėl ClimateCoating IndustrySpecial dangos sumažėja vamzdžio paviršiaus temperatūra (pvz., transportuojant karštą vandenį) ir yra mažesni nuostoliai - taip iš karto sutaupoma sąnaudų taupymo prasme.
Taip sutapo, kad neseniai savo daugiabučio namo rūsyje įsirengiau dujinį katilą šildymui, iš kurio šildomo vandens vamzdžius tiekiau į savo buto šildymo sistemą. Kad sumažinčiau šilumos nuostolius ir savo sąskaitas už energiją iš dujų įmonės, izoliavau šildymo vamzdį. Nusprendžiau jums praktiškai parodyti IndustrySpecial termokeraminę dangą. Montuojant karšto vandens paskirstymo vamzdį padariau nedidelį eksperimentą: prieš apvyniojant skirstomąjį vamzdį izoliacinėmis putomis Polyfoam, visus vamzdžius padengiau ClimateCoating IndustrySpecial, tačiau dalį vamzdžio palikau nepadengtą - kad galėčiau pamatuoti vamzdžio paviršiaus temperatūrą. Termometrus padėjau vienas šalia kito. Kaip tai pasirodė? Žr. ClimateCoating IndustrySpecial padengto vamzdžio paviršiaus temperatūra buvo sumažinta maždaug 9°C lyginant su vamzdžio be dangos paviršiaus temperatūra. Visa tai dėka dangos sudėties - vadinamosios termokeraminės membranos, kuri gali "padidinti" savo paviršių iki 3-4 kartų.

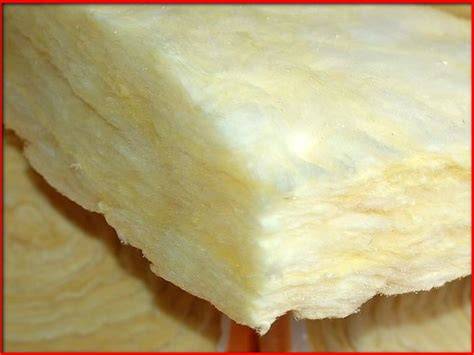

Norint puikiai izoliuoti vamzdį (ir taip pasiekti minimalius energijos poreikius) vien termokeraminės dangos, žinoma, nepakanka, ją reikia derinti su išorine izoliacija. Karšto vandens ir šildymo vamzdynai, vandens šildymo įranga, akumuliacinės talpos ir talpyklos turi būti izoliuotos nuo šilumos nuostolių. Šilumos laidumo koeficiento λ reikšmė kokybiškoms medžiagoms svyruoja nuo 0,035 iki 0,05 W/mK. Darbinė ir skaičiuojama temperatūra kaitinant svyruoja iki 90°C, todėl šiltinimui labai tinka naujesnės lengvos medžiagos iš poliuretano, polietileno ar gumos. Mažesnio skersmens iki DN 100 vardinio dydžio vamzdžiuose naudojamos izoliacinės žarnos arba jungiamosios detalės, o didelio ploto juostos tinka didesniems akumuliacinių šildytuvų ir rezervuarų plotams. Aukštesnėje nei 100°C temperatūroje tinka klasikinės mineralinio pluošto medžiagos.
Šios izoliacijos yra didesnės apimties, o paviršiaus apdorojimas yra sudėtingesnis ir sudėtingesnis. Pagrindinė izoliacijos užduotis šaldymo technologijoje yra patikimai užkirsti kelią kondensato susidarymui ant izoliuotos sistemos išorinio paviršiaus. Saugus ir patikimas naudojimas (surinkimas) yra vienodai svarbus šioms izoliacijoms. Sumontavus šiltinimo medžiagą, visa sistema ir jungtys turi turėti didelį atsparumą vandens garų difuzijai. Medžiagos su mažu difuzinio pasipriešinimo koeficientu neturi būti naudojamos be garų barjero. Tokiais atvejais jie labai greitai sugeria drėgmę, todėl pablogėja jų termoizoliacinės savybės. Dėl šios priežasties mineralinio pluošto izoliacija netinka aušinimo vamzdžiams. Polietilenas taip pat nerekomenduojamas kaip šaldymo įrangos izoliacija. Nepaisant pakankamo atsparumo vandens garų difuzijai ir priimtinos šilumos laidumo koeficiento λ vertės, polietilenas, kaip ir visi nepoliariniai plastikai, sunkiai klijuojasi, o šios medžiagos jungtys netrukdo vandens garams prasiskverbti į izoliaciją. Susitraukimas dėl besikeičiančios temperatūros taip pat netinka izoliacijai.
Elastomerai (sintetinės gumos) geriausiai tinka naudoti šaldymo vamzdžiuose ir įrenginiuose. Elastomerai turi dideles difuzijos varžos koeficiento reikšmes ir tuo pačiu mažas šilumos laidumo koeficiento λ vertes. Tačiau net ir šioje izoliacijų grupėje yra didelių medžiagų kokybės skirtumų. Kai kurių tipų elastomerai pasiekia μ reikšmes iki 7000, o λ vertė sumažėja iki 0,036 W/mK esant 0 °C temperatūrai.
Šildymo ir vandens vamzdynų bei paskirstymo sistemų atnaujinimas neturėtų būti susijęs tik su senų vamzdžių keitimu naujais. Keisdami vamzdžius ar projektuodami naujas skirstomąsias sistemas, taip pat turėtume atkreipti dėmesį į jų izoliaciją, kad sumažintume šilumos nuostolius ir taip sutaupytume nemažus pinigus energijai. Mano nuomone, „ClimateCoating IndustrySpecial“ termokeraminės dangos yra puikus izoliacijos variantas.
Panevėžio m. sav. 0,346 mln. 0,708 mln. Proj. įgyv. Iš Europos regioninės plėtros fondo ir Lietuvos Respublikos biudžeto lėšų gauta parama 0,346 mln. Eur. Magistralinio šilumos tiekimo vamzdyno nuo ŠK-81 iki ŠK-80 modernizacijos projekto tikslas - modernizuoti senus susidėvėjusius CŠT trasos vamzdynus, kurių amžius yra daugiau nei 30 metų. Vamzdynų modernizacija yra būtina, nes saugus vamzdyno naudojimo laikas yra apie 25 metus ir tolesnis esamų vamzdynų naudojimas kelia pavojų vykdant šilumos tiekimo paslaugą vartotojams. Magistralinio šilumos tiekimo vamzdynas nuo ŠK-81 iki ŠK-80 yra ypač svarbi centralizuoto šilumos tiekimo vartotojams tinklo dalis. Kaip teigė bendrovės generalinis direktorius Vytautas Šidlauskas, „šio modernizacijos projekto įgyvendinimas leis sumažinti šilumos nuostolius trasose 123,9 MWh/metus, tai sudaro 32,4 proc. nuo projekte numatomos modernizuoti trasos dabar patiriamų nuostolių, leis padidinti šilumos tiekimo efektyvumą ir užtikrinti patikimą šilumos tiekimą Panevėžio miesto vartotojams. Sėkmingas šio projekto įdiegimas taip pat prisidės prie apsaugos ir gamtinių išteklių taupymo.
Vienas svarbiausių namo statybos etapų yra tinkamas šildymo sistemos išvedžiojimas. Jų pasirinkimas turi atitikti pastato šilumos poreikį, taip pat turimas technines sąlygas. Rinkoje galima rasti plastikinių vamzdžių, bet ir populiarių varinių variantų. Perskaitę šį straipsnį, sužinosite, kuo jie skiriasi. Papasakosime jums taip pat apie tai, kuo pasižymi plieniniai vamzdžiai ir kas lemia sistemos ilgaamžiškumą. Vamzdžiai, naudojami konkrečioje šildymo sistemoje, turi įtakos daugeliui svarbių visos sistemos veikimo veiksnių. Pirmiausia jie lemia visos sistemos energinį efektyvumą. Tuo pačiu vamzdžių pasirinkimas taip pat turi įtakos sistemos ilgaamžiškumui ir kasdieniam jos saugumui.
Konkrečių vamzdžių pasirinkimas turi atitikti šilumos šaltinio tipą, šilumnešio temperatūrą, darbinį slėgį, taip pat sistemos ilgį ir trasos maršrutą. Pavyzdžiui, plastikiniai vamzdžiai, dėl mažo hidraulinio pasipriešinimo, reikalauja mažesnės siurblio jėgos, kas leidžia sumažinti eksploatacijos išlaidas. Tuo tarpu variniai ir plieniniai vamzdžiai pasižymi dideliu tvirtumu ir puikiu atsparumu aukštai temperatūrai. Apie konkrečius modelius papasakosime daugiau netrukus, o taip pat prisiminkite, kad tiek pat svarbus jų pasirinkimas, kaip ir išdėstymas. Prieš atkreipdami jūsų dėmesį į tai, kuo skiriasi polipropileniniai vamzdžiai nuo metalinių variantų, dar sutelksime dėmesį į tai, koks jų diametras bus optimalus. Turite žinoti, kad per mažas diametras gali sukelti per didelį hidraulinį pasipriešinimą ir netolygų šildymą, o per didelis padidina vandens tūrį sistemoje. Taip pat atkreipkite dėmesį, kad vamzdžių skersmens padidinimas susijęs su didesnėmis išlaidomis.
Šilumos šaltinio tipas ir galia - įvairios šildymo sistemos, tokios kaip dujiniai katilai, šilumos siurbliai ir elektrinis šildymas, turi skirtingas reikalavimus dėl vandens tekėjimo ir slėgio sistemoje. Atstumas nuo šilumos šaltinio iki tolimiausio imtuvo - kuo toliau, tuo didesnį vamzdžio diametrą reikėtų naudoti. Taip galima užtikrinti tinkamą vandens tekėjimą ir išvengti slėgio nuostolių. Pageidaujama temperatūra patalpose - kuo aukštesnė pageidaujama temperatūra, tuo svarbesnis yra vamzdžio diametras. Optimalų vamzdžių skersmenį geriausia aptarti su patyrusiu asmeniu, kuris atsižvelgs į šalto vandens sistemos tipą, šilumos šaltinį ir vartotojų lūkesčius.

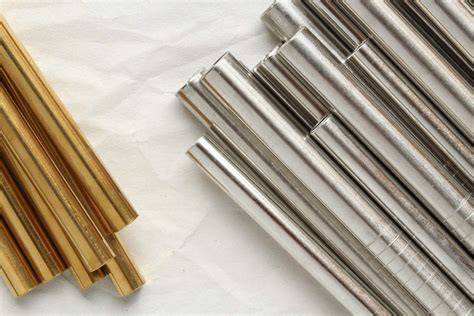

Įvairūs vamzdžių tipai CO rinkoje: pagrindinė vamzdžių šildymo dalis yra pagaminti iš plieno, vario ir plastiko. Galutinis pasirinkimas turi priklausyti nuo to, ar kalbame apie klasikinė radiatorius, ar grindų šildymą. Svarbi taip pat pati temperatūra, biudžetas ir mūsų asmeninės nuostatos. Vario vamzdžiai yra vieni populiariausių sprendimų planuojant centrinį šildymą: jų naudojimas užtikrina efektyvų pastato šildymą, turi mažesnį hidraulinį pasipriešinimą ir palaiko pastovią vandens temperatūrą visame cikle. Taip pat verta paminėti, kad varinių vamzdžių montavimas yra gana lengvas. Kad variniai vamzdžiai nesukeltų didelių šilumos nuostolių, būtina naudoti specialią izoliaciją.
Šildymo sistemose dažnai taip pat naudojami plieniniai vamzdžiai: jų didelis privalumas - puikus stiprumas ir padidinta šiluminė stabilumas. Tačiau plieninių vamzdžių montavimas gali būti šiek tiek sunkesnis nei varinių ar plastiko. Labai populiarus pasirinkimas yra vamzdžiai, pagaminti iš plastiko: PP vamzdžiai yra tvirti ir universalūs, PEX vamzdžiai iš kryžminio polietileno pasižymi aukšta temperatūros atsparuma ir atsparumu pažeidimams. Plastikiniai vamzdžiai nerūdija ir nerūdytina, tačiau CO sistemose būtina naudoti vamzdžius su anti-difuzijos danga. Daugeliu atvejų jiems nereikia naudoti šiluminės izoliacijos, tačiau šildymo sistemose rekomenduojama jos naudoti siekiant sumažinti šilumos nuostolius. Plastikinis vamzdis radiatoriams nebus tinkamas vietose, kur vandens temperatūra viršys 90 °C.
- Taikomi lanksčių šilumos vamzdžių tipai: metaliniai, polimeriniai ir kompozitiniai.
- Metalinis lankstus vamzdis dažnai neturi universalaus išskirtinio lankstumo - pasipriešinimas gali varijuoti.
- Polimeriniai lankstūs šilumos vamzdžiai pasižymi lanksčiu korpusu, bet jų šilumos laidumas yra mažesnis.
- Kompozitiniai šilumos vamzdžiai derina polimero langstumą su metaliniu sluoksniu, siekdami geresnio šilumos perdavimo ir oro sandarumo.
Veiksniai, turintys įtakos lanksčios šilumos vamzdžio šilumos perdavimo veikimui: kreivio spindulys, kapiliarų slėgio skirtumas ir skysčio užpildymo greitis. Lanksčių vamzdžių taikymas plačiai naudojamas kompiuterių, ryšių įrangos, elektroninių prietaisų šilumos išsklaidymui, saulės energijos ir kitose srityse. Programinės įrangos šilumos vamzdžiai dažnai gaminami su tam tikro ilgio programine įranga.
