Nevėdinamas fasadas - tai konstrukcija, kurioje termoizoliacija tiesiogiai dengiama tinku, be oro tarpo, leidžiančio cirkuliuoti orui. Oficialiai ši sistema vadinama tinkuojamąja sudėtine termoizoliacine sistema (ETICS), tačiau dažniausiai ji vadinama tiesiog tinkuojamu fasadu. Tinkuojamą sistemą sudaro keli sluoksniai: termoizoliacinė medžiaga (dažniausiai polistireninis putplastis), klijai ir/ar tvirtinimo elementai, armavimo mišinys su tinkleliu bei apdailinis tinkas. Esminis skirtumas tarp tinkuojamo ir vėdinamo fasado - oro tarpo buvimas bei naudojamos izoliacinės medžiagos tipas. Į klausimą, kuri sistema yra geresnė, atsakyti vienareikšmiškai sudėtinga. Šiluminės savybės abiejose atveju gali būti panašios, tačiau galutinis pasirinkimas priklauso nuo poreikių ir konkrečios situacijos. Toliau įtaką daro tokie aspektai kaip medžiagų kaina, darbų sąnaudos, ilgaamžiškumas, priežiūros ir atnaujinimo galimybės bei eksploatacijos pokyčiai. Pämąstymą apie tinkuojamą ir ventiliuojamą fasadą lydėjo mokslo darbų duomenys bei praktiniai tyrimai.
Kaip veikia tinkuojamas fasadas - sistema, kurią visi žino, bet ne visi supranta
Tinkuojamas fasadas, dar vadinamas ETICS sistema (External Thermal Insulation Composite System) arba paprasčiau - „šilto tinkavimo” sistema, yra bene labiausiai paplitęs sprendimas Lietuvoje. Principas paprastas: prie sienos klijuojamos ir papildomai tvirtinamos šilumos izoliacijos plokštės (dažniausiai putų polistirenas arba akmens vata), ant kurių vėliau dedamas armatūrinis tinklas, bazinis tinkas ir galutinis dekoratyvinis sluoksnis. Viskas sudaro vieną monolitinį sluoksnį - nuo sienos iki išorinio paviršiaus nėra jokio oro tarpo. Tai ir yra esminis šios sistemos bruožas. Drėgmė, kuri prasiskverbia pro išorinį tinko sluoksnį, neturi kur dingti - ji turi išgaruoti atgal arba lėtai migruoti per visą sistemą. Todėl labai svarbu, kad naudojamos medžiagos turėtų tinkamą garų pralaidumą ir kad sistema būtų tinkamai suprojektuota.
Praktiškai tai reiškia štai ką: jei naudojate putų polistirieną (EPS), sistema yra mažiau garų pralaidi, todėl labai svarbu, kad pati siena būtų pakankamai sausa prieš montavimą. Akmens vata šiuo atžvilgiu yra lankstesnė - ji praleidžia garus geriau ir suteikia papildomą apsaugą nuo gaisro. Kaina skiriasi - akmens vata brangesnė, bet daugeliu atvejų verta investicijos. Praktinis patarimas: jei renovuojate seną mūrinį namą su drėgmės problemomis sienose, nepulkite iš karto klijuoti putų polistireno. Pirmiausia išspręskite drėgmės šaltinį, leiskite sienoms išdžiūti ir tik tada imkitės fasado. Priešingu atveju drėgmė bus „užkonservuota” viduje ir po kelerių metų turėsite rimtų problemų.
Ventiliuojamas fasadas - sudėtingesnė sistema su aiškiais privalumais
Ventiliuojamas fasadas veikia visiškai kitu principu. Čia tarp šilumos izoliacijos ir išorinės apdailos sluoksnio paliekamas oro tarpas - paprastai 20-40 mm. Šis tarpas nėra atsitiktinis - jis yra visos sistemos širdis. Pro jį cirkuliuoja oras, kuris išneša drėgmę, kuri galėjo prasiskverbti pro išorinę apdailą arba migruoti iš pačios sienos.
Konstrukciškai sistema atrodo taip: prie sienos tvirtinami metaliniai arba mediniai karkasai (subkonstrukcija), tarp jų dedama šilumos izoliacija, po to paliekamas oro tarpas ir galiausiai montuojami išoriniai apdailos elementai - tai gali būti keraminės plokštės, akmens imitacijos, kompozitiniai skydai, mediena, fibrocemento plokštės ar net plonos natūralaus akmens plokštės. Oro cirkuliacija vyksta natūraliai - šiltas oras kyla aukštyn ir išeina per viršutines angas, o šaltesnis oras įeina per apačią. Šis efektas ypač vertingas vasarą - ventiliuojamas fasadas veikia kaip savotiškas buferis, kuris neleidžia saulės šilumai tiesiogiai pasiekti sienos. Žiemą oras tarpe yra šaltesnis nei patalpose, bet tai nekelia problemų, nes izoliacija yra tarp sienos ir oro tarpo.
Vienas iš didžiausių ventiliuojamo fasado privalumų - drėgmės valdymas. Net jei pro išorinę apdailą prasiskverbia vanduo (o tai neišvengiama, ypač esant stipriam lietui su vėju), jis tiesiog nuteka žemyn ir išgaruoja. Sistema yra savaiminio sausinimo - tai reiškia, kad izoliacija lieka sausa, o kartu ir efektyvi. Kainų realybė - kiek iš tikrųjų kainuoja kiekviena sistema.
Kainos ir ilgaamžiškumas
Tinkuojamas fasadas su putų polistirenu šiuo metu Lietuvoje kainuoja apytiksliai 35-55 €/m² su darbo kaina, priklausomai nuo regiono, izoliacijos storio ir tinko tipo. Su akmens vata - 50-75 €/m². Ventiliuojamas fasadas - brangesnis. Priklausomai nuo pasirinktos apdailos, kaina svyruoja nuo 80 iki 200+ €/m². Keraminės plokštės, natūralus akmuo ar aukštos klasės kompozitiniai skydai - visa tai kainuoja. Subkonstrukcija taip pat nėra pigus malonumas, ypač jei naudojamas nerūdijantis plienas arba aliuminis.
Tinklai dažnai skaičiuoja: tinkuojamas fasadas reikalingas atnaujinti kas 15-25 metus, o ventiliuojamas fasadas, jei subkonstrukcija kokybiška, gali tarnauti 40-50 metų be esminių intervencijų. Išoriniai apdailos elementai keičiami atskirai, nekeičiant visos sistemos. Taigi, skaičiuojant ilgalaikes išlaidas, ventiliuojamas fasadas gali būti ekonomiškai patrauklesnis pasirinkimas kai kuriems pastatams, ypač komerciniams.
Energetinis efektyvumas ir drėgmės valdymas
Abi sistemos gali pasiekti tuos pačius šilumos perdavimo koeficientus (U) priklausomai nuo izoliacijos storio. Tačiau praktikoje ventiliuojamas fasadas sumažina saulės kaitros įtaką vasarą dėl oro tarpo, kuris taip pat prisideda prie energijos taupymo - tyrimai rodo, kad ventiliuojamas fasadas gali sumažinti šaldymo poreikį iki 20-30% lyginant su tinkuojamu fasadu to pačio klimato sąlygomis. Žiemą oro tarpas šiek tiek keičia izoliacijos darbą, tačiau tinkamai suprojektuota sistema šias įtakos kompensuoja. Taip pat svarbu šiluminiai tiltai: tinkuojamame fasade jie atsiranda ties tvirtinimo elementais, o ventiliuojamame fasade šiuolaikinės sistemos su termiškai izoliuotais tvirtinimo elementais šią problemą sprendžia efektyviai.
Drėgmė, pelėsiai ir ilgaamžiškumas
Drėgmė yra didžiausias bet kokio fasado priešas. Tinkuojamas fasadas yra pažeidžiamesnis dėl tinko įtrūkimo, vandens prasiskverbimo į izoliaciją, ypač kampuose, langų angose ir kitose detalėse. Akmens vata sugeria drėgmę, ir jei ji ilgai lieka drėgna, praranda dalį savo izoliacinių savybių. Kritinės vietos tinkuojamame fasade - langų ir durų angos, stogo kraigai, balkonų jungtys, kampai. Ironiškai, ventiliuojamas fasadas šiuo atžvilgiu labiau atlaidesnis: vanduo nuteka iš apdailos, o drėgmė pašalinama cirkuliuojančiu oru. Tai ypač svarbu senų pastatų renovacijos atveju, kur sienos gali turėti sukauptos drėgmės.
Estetika, projektavimo laisvė ir galimybės
Tinkuojamas fasadas suteikia labai tolygų, švarų paviršių - galima dažyti bet kokia spalva ir faktūra, imituoti skirtingas tekstūras, naudoti dekoratyvinį tinką. Tačiau yra ribojimų: sunkiai dera su sunkiomis apdailos medžiagomis kaip natūralus akmuo ar didelės keraminės plokštės. Ventiliuojamas fasadas suteikia kur kas platesnę medžiagų paletę: fibrocemento plokštės, HPL plokštės, aliuminio kompozitas, keraminė apdaila, natūralus akmuo, medienos imitacijos, terakota, cinko-titano lakštai, nerūdijančio plieno elementai. Kiekviena medžiaga suteikia visiškai skirtingą estetinį rezultatą, todėl architektams atsiveria daugiau kūrybinės laisvės kurti unikalius pastatus. Be to, ventiliuojamą fasadą galima keisti atskirai be didelių intervencijų į subkonstrukciją ar izoliaciją.
Praktinis vadovas: kada ką rinktis
Po viso šio aptarimo laikas kalbėti konkrečiai. Tinkuojamas fasadas yra geras pasirinkimas, kai: biudžetas ribotas ir reikia ekonomiško, bet veiksmingo sprendimo; pastatas yra nauja statyba su sausomis sienomis; norima tolygaus, minimalistinio išvaizdos; pastatas yra apsaugotoje vietoje, be intensyvaus drėgmės poveikio; tai gyvenamasis namas, kuriame savininkai patys prižiūrės ir laiku pastebės problemas. Ventiliuojamas fasadas yra geresnis pasirinkimas, kai: renovuojamas senas pastatas su drėgmės problemomis sienose; pastatas yra pajūryje, kalnuotoje vietovėje ar kitoje agresyvioje aplinkoje; svarbu ilgaamžiškumas ir minimali priežiūra ilguoju laikotarpiu; tai komercinis ar viešasis pastatas, kur priežiūros kaštai turi būti minimalūs; norima unikali architektūrinė išraiška su nestandartinėmis medžiagomis; yra galimybė investuoti daugiau iš pradžių, siekiant sutaupyti ilgainiui.
Tačiau vienas dalykas, kurio nereikėtų daryti - rinktis sistemą vien pagal tai, ką siūlo pirmasis sutiktas rangovas. Lietuvos rinkoje kartais rekomenduojama tai, ką moka montuoti arba iš ko gauna didesnę maržą, o ne tai, kas labiausiai tinka konkrečiam pastatui. Pasitarkite su nepriklausomu projektuotoju arba bent jau su keliais skirtingais rangovais prieš priimdami galutinį sprendimą. Net geriausia sistema blogai sumontuota duos blogus rezultatus: tinkuojamas fasadas su įtrūkusiais kampais ir prastai apdorotomis angomis po penkerių metų atrodys apgailėtinai; ventiliuojamas fasadas su netinkamai suprojektuota subkonstrukcija gali turėti kondensacijos problemų. Rangovų kvalifikacija ir patirtis - tai, ko neturėtumėte kompromituoti.
Dar daugiau praktinės įvairovės: akmuo, apdailos medžiagos ir projekto realizavimas
Ventiliuojamųjų fasadų įrengimas dažnai grindžiamas natūralaus akmens naudojimu dėl ilgaamžiškumo, atsparumo drėgmei ir reprezentatyvios išvaizdos. Natūralus akmuo pasižymi nedegumu, patvarumu ir gali pasiekti ilgaamžiškumo grąžinančius efektus. Be natūralaus akmens, kyla galimybės naudoti kitus užsienio rinkoje populiarius sprendimus, tokius kaip Laminam, Lapitec, Dekton vystantis plokščių asortimentui. Akmi komanda pildo klausimus dėl medžiagų tinkamumo lokacijai - atsparumo šalčiui, UV spinduliams, drėgmei ir kt. Natūralus akmuo įrengiamas kaip nedegios, ilgaamžės apdailos dalys, kurios prideda estetinės vertės ir saugo pastatą nuo ugnies plitimo.
Jei kalbame apie įrengimo procesą, ventiliuojamam fasadui būdinga sistema susideda iš 9-būdų etapų: užklausos gavimas, brėžinio pateikimas, susitikimas gamykloje, darbų sutartis, gamybinių brėžinių derinimas, gamyba, pridavimas arba montavimas, priežiūros instrukcija, papildomos paslaugos. Akmi turi patirtį įgyvendinti ventiliuojamų fasadų projektus - daugiau nei 25 metų patirtis ir galimybė greitai įgyvendinti įvairius kietųjų medžiagų apdirbimo darbus. Taip pat būtina užtikrinti, kad ventiliuojamo fasado tarpas būtų 30-50 mm ir kad apdailos tvirtinimo sprendiniai atitiktų pasirinktą medžiagą ir architektūrinius sprendinius.
Rinkinių medžiagų pasirinkimas ventiliuojamam fasadui
- Fibrocementinės dailylentės - atsparios drėgmei, UV ir vabzdžiams, ilgaamžės.
- Keraminės plokštės - platų spalvų ir faktūrų pasirinkimą.
- Aukštos klasės kompozitiniai skydai - estetiškas ir tvirtas sprendimas.
- Natūralus akmuo - reprezentatyvumo ir patvarumo derinys, su papildoma apsauga nuo drėgmės.
- Medienos imitacijos ir terakota - šiltas, natūralus vaizdas.
- Cinko-titano lakštai ir nerūdijančio plieno elementai - modernus techninis įvaizdis.
Svarbu suprasti, kad pasirinkimo sprendimus lemia klimatas,jonos vietovė, drėgmės intensyvumas, drėgmei atsparios medžiagos, bei bei architektūrinė išraiška. Pasirinktirinktis turėtų būti grindžiamas funkciniais, techniniais ir estetiniais kriterijais. Tad rekomenduojama konsultuotis su specialistais ir įsigyti visus fasado komponentus iš vieno tiekėjo, kad užtikrinti cheminių bei fizinių parametrų suderinamumą tarpusavyje.

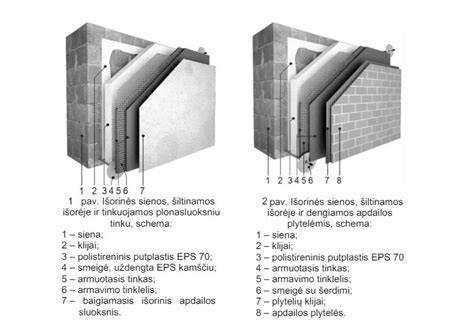

Pridėtos vizualizacijos: infografikos ir pavyzdžiai
Keletas praktinių patarimų iš projektavimo ir įrengimo vadovo
Ventiliuojamiesiems fasadams naudokite tik patikimų gamintojų sistemų komponentus ir įrenginių sprendimus. Akmuo ir keraminės plokštės gali suteikti solidų įvaizdį, o fibrocementinės dailylentės - puikus pasirinkimas dėl ilgaamžiškumo ir priežiūros paprastumo. Žymiai svarbu, kad visos dalys būtų suderintos ir įdiegtos kvalifikuota brigada, kad išvengti drėgmės patekimo ir šilumos tiltų.
Pasistatyk pats. Ventiliuojamo fasado montavimas.
- Užklausos gavimas.
- Brėžinys - DWG/DXF formatas (galimi PDF ar rankų eskizai).
- Susitikimas gamykloje Kaune - konsultacija apie pasiūlymą ir darbus.
- Darbų sutartis.
- Gamybinių brėžinių derinimas.
- Gamyba ir pasiruošimas montavimui.
- Montavimas arba pridavimas su instrukcijomis.
- Priežiūros instrukcija ir paslaugos.
Kita svarbi mintis: istorinis kontekstas ir praktinė išvada
Ventiliuojamas fasadas turi oro tarpą (30-50 mm), kuris „kamino efektu“ pašalina drėgmę - todėl konstrukcija išdžiūsta ir tarnauja šimtmečius. Skirtingai nei tinkuojama ETICS sistema, ventiliuojamas fasadas geriau valdo drėgmę ir garsą. Per tūkstančius metų statybos technologijos keitėsi, tačiau vienas principas liko: vanduo turi galimybę pasišalinti. Senoje Lietuvoje ir Skandinavijoje dėl ventiliuojamų fasadų pastatai išliko sausesni ir ilgaamžiški. Natūralus akmuo dėka ilgaamžiškumo ir reprezentatyvumo dažnai tampa svarbia išimties atvejais, kai siekiama aukštos kokybės ir unikalumo.
