Tagrinys „teriva perdangos skaiciavimas formulės žingsnis po žingsnio pavyzdžiai“ sulieja praktinę inžineriją su archetipiniais sprendimais, kai reikia rekonstruoti ar iš pagrindų atnaujinti senus pastatus. Straipsnyje apžvelgsime perdangų tipus, jų parametrus, skaičiavimo principus ir praktinius pavyzdžius, įskaitant Teriva perdangų ir monolitinių sprendimų palyginimus.
Teriva perdangos: pagrindai ir sudedamosios dalys

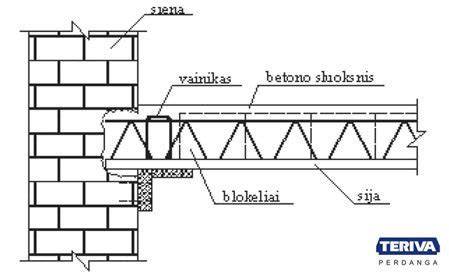

Teriva perdanga sudaro gelžbetoninės sijos, blokeliai ir viršutinis betono sluoksnis; užbetonavus gaunama tankiabriaunė monolitinė perdanga. Šią sistemą patogu montuoti nenaudojant krano ar sudėtingos klojinių sistemos, jos elementai yra lengvi, montavimas - paprastas ir greitas. Sijos montuojamos kas 45-60 cm, o tarp jų dedami tuščiaviduriai blokeliai, vėliau virš jų pilamas viršutinis betoninis sluoksnis. Perdangos parėmimui naudojami statramsčiai, o kartu su perdanga įrengiama vainiko juosta sienoms sujungti.
- Lengvas transportavimas: vienu sunkvežimiu galima vežti iki 200 m² perdangos iš betoninių blokelių.
- Mažesnės statybos sąnaudos ir nereikalingi klojiniai.
- Geros termoizoliacinės ir garso izoliacijos savybės - itin svarbu virš nešildomo rūsio ar palėpėse.
TERIVA LIGHT versija yra dar lengvesnė (apie 200 kg/m² mažiau svorio nei įprasta gelžbetoninė perdanga), todėl ji ypač tinkama senųjų pastatų rekonstrukcijoms, kai svarbu apsaugoti pamatų ir sienų apkrovas. Pavyzdžiai iš praktikos rodo didelį svorio skirtumą rekonstruojant pastatus, pavyzdžiui, vaikų globos namuose keičiant keturias tarpaukštines perdangas po 400 m² - visam pastatui TERIVA LIGHT perdanga buvo apie 320 tonų lengvesnė nei monolitinė perdanga.
Monolitinė perdanga: savybės, skaičiavimas ir palyginimai
Monolitinė perdanga - vientisa gelžbetoninė konstrukcija, kuri gali būti sijinė arba plokštuminė. Skirtumai atsispindi svoryje ir armavimo schemose. Pavyzdžiui, 1 m² monolitinės perdangos su 25 cm bendru sluoksniu sveria apie 380 kg, o Teriva - apie 260 kg per 1 m². Plonos monolitinės perdangos gali atlaikyti panašias apkrovas kaip storesnės surenkamos bei PTK perdangos, tačiau jos turi prastesnę šilumos ir garso izoliaciją, kurią reikia papildomais sluoksniais kompensuoti.
Monolitinių perdangų storis (aukštis) turi didelę reikšmę. Bendroji taisyklė - plokštės aukštis turėtų būti apie 1/30 tarpatramio ilgio. Pavyzdžiui, 6 metrų tarpatramio atveju plokštės aukštis apie 20 cm, o mažiausias storis - 15 cm. Armatūros klojimas priklauso nuo plokštės aukščio: iki 15 cm - vienas armatūros sluoksnis, virš 15 cm - du sluoksniai. Viršutinė dalis atlaiko gniuždymo apkrovas, o apatinė - tempimo apkrovas.
Armatūros strypų skerspjūviai dažniau naudojami 8-12 mm, o tinklelį sudaro 10 mm skersmens strypai su tarpu apie 150-200 mm. Sujungimai atliekami minkšta mezgimo viela (1,2-3 mm skerspjūvio). Plastikiniai atramos ar mediniai blokeliai užtikrina reikiamą 25-30 mm apsauginį sluoksnį po aplinkinėmis armavimo dalimis.
Monolitinės perdangos projektavimas ir skaičiavimas
Projektavimo etape nustatomas perdangos storis, kuris priklauso nuo tarpatramio ilgio, planuojamų apkrovų ir armavimo tipo. Nagrinėjant apkrovas, svarbu pasirinkti tinkamą betono markę (konsistenciją) ir armavimo strypų markes bei diametrus. Dažnai inžinieriai renkasi BST 500 plieną, leidžiantį sumažinti storį perdangos ir išlaidas. Perdanga turi būti remiama ant laikančios sienos ne mažiau kaip 10 cm, o neremiama į pertvaras ar kamino sienas.
Monolitinės perdangos skaičiavimas apima nuolatinę apkrovą (pastato svoris su grindų konstrukcija) ir kintamą apkrovą (ladynės, baldai, žmonės ir pan.). Atsižvelgiant į apkrovas, parenkama betono markė, armatūros skerspjūvis ir tvirtinimo būdas. STR 2.05 reglamentuoja poveikių ir apkrovų skaičiavimą konkrečiam objektui.
Surenkama Teriva perdanga vs. monolitinė perdanga: kada rinktis?
Surenkamos Teriva perdangos yra lengvesnės, greičiau montuojamos ir nereikalauja klojinių, todėl dažnai yra ekonomiškesnis pasirinkimas renovuojant senus pastatus. PTK plokštės (kiaurymėtosios) dar labiau sumažina svorį, bet montavimas reikalauja specialių sprendimų dėl garso izoliacijos bei šilumos varžos. Nors monolitinės perdangos gali atlaikyti panašias apkrovas, jų svoris ir sąnaudos didesni, o statybos laikotarpis ilgesnis. Inžinierius parenka perdangos tipą, atsižvelgdamas į pastato paskirtį, architektūrinius sprendimus ir biudžetą.
Praktiniai pavyzdžiai ir taikymo gairės
Teriva perdangos dažnai naudojamos tiek individualiuose, tiek visuomeniniuose pastatuose. Pavyzdžiui, Vilniaus universiteto Lazerinių tyrimų centras, gyvenamųjų namų kvartalas „Venecija“, prekybos centras „Ermitažas“, Vidaus reikalų ministerija, Antavilių pensionatas - visi šie projektai iliustruoja Teriva perdangų universalumą ir jų tinkamumą skirtingoms konstrukcijoms. Teriva perdangos vienu metu galima vežti iki 600 m² perdangų, o jų montavimas vyksta be sudėtingų parengiamųjų darbų, nes nėra būtinybės kurti brangiai kainuojančių klojinių.
Nors teriva perdanga yra lengvesnė, ji užtikrina tvirtumą ir patikimumą, leidžiantį įgyvendinti įvairių architektūrinių projekcijų sprendimus. Pavyzdžiui, skirtingų ilgių sijų dėka galima formuoti įspūdingas geometrines formas ir didelius tarpatramius.
Derinimas su teisiniais reglamentais ir praktiniais aspektais
Skaičiuojant ir planuojant perdangą, būtina atsižvelgti į STR 2.05 reglamentus ir įstatymų reikalavimus dėl apkrovų, medžiagų klasifikavimo ir saugumo. Be to, svarbu užtikrinti tinkamą šilumos ir garso izoliacijos balansą, rinktis tinkamas medžiagas, laikytis saugos reikalavimų montavimo metu ir laiku atlikti betonavimo darbus, kad būtų išvengta įtrūkimų ir deformacijų.
Trumpas orientacinis vertinimas
- Įvertinti tarpatramio ilgius ir planuojamas apkrovas - parenkamas perdangos tipas.
- Pasirinkti tinkamą betono markę ir armavimo schemą, nustatyti skerspjūvius ir atstumus.
- Nustatyti perdangos aukštį ir parengti klojinio/atremimo konstrukcijas - užtikrinti apsaugą ir tinkamą klojinių sandarumą.
- Atlikti visus skaičiavimus pagal STR 2.05 ir parengti techninę dokumentaciją, įskaitant brėžinius.
- Įrengti ir užpildyti betono sluoksnį bei užbaigti džiovinimo fazę - laikytis optimalaus temperatūros režimo.
Pridedami vaizdai ir vizualizacijos
Informacijos santrauka ir praktiniai patarimai
Rinkdamiesi perdangą, įvertinkite pastato paskirtį, vietovės klimatą, biudžetą ir rekonstrukcijos laiką. Teriva perdangos yra puikus pasirinkimas, kai svarbus greitas montavimas ir mažesnės apkrovos pamatams. Monolitinės perdangos gali būti naudingos, kai reikia didelių tarpatramių ir atsparumo apkrovoms, tačiau jos brangesnės ir sudėtingesnės įrengti.
