Str armaturos išdėstymas: išsamus juostinio pamato armavimo vadovas

Nuo pasirinkimo, kaip armuoti pamatus, priklauso visa pastato ateitis: tiesios sienos, gerai užsidarančios durys ir sausas rūsys. Betonas puikiai laiko gniuždymą, bet silpnai atsispiria tempimui ir lenkimui. Be armatūros pamatas neilgai atlaiko grunto judesius. Armuotas pamatas šiuos ciklus atlaiko be deformacijų. Tinkamai sumontuota armatūra paskirsto apkrovą per visą pamato ilgį ir leidžia konstrukcijai dirbti kaip vienai plokštei.

Armavimo svarba ir reguliavimas

Įstatymai irgi tai reglamentuoja. Net mažo svorio gyvenamiesiems namams armavimas yra privalomas. Pagrindinis dokumentas šioje srityje - statybos techninis reglamentas STR 2.05.05:2005 „Betoninių ir gelžbetoninių konstrukcijų projektavimas“. Daugiabučių namų ir kitų svarbių statinių pamatų armavimą tikrina statybos priežiūros specialistas. Net jei statote individualiai ir privalomos priežiūros nereikia, fotografuokite armatūrą prieš betonavimą. Dėl ramybės verta pakviesti nepriklausomą konstruktorių valandinei konsultacijai. Vienos konsultacijos kaina paprastai mažesnė už klaidos taisymą po betonavimo, o tipinis individualus projektas Lietuvoje atitinka Statybos techninių reglamentų reikalavimus.

Armavimo etapai - keturi aiškūs žingsniai

Pamatų armavimas susideda iš keturių aiškių etapų: žymėjimo, apatinio tinklo, vertikalių ryšių su viršutiniu tinklu ir galutinės patikros.

Paruošimas ir projektavimas

Prieš pradedant darbą reikalingas paprastas brėžinys, kuriame matyti, kur eis strypai. Sudėtingesniems projektams reikalingas konstruktoriaus skaičiavimas. Jei abejojate dėl konkretaus pamato skaičiavimų, pasitarkite su konstruktoriumi prieš pirkdami medžiagas. Galutinį sprendimą turėtų priimti konstruktorius pagal skaičiavimus.

1 žingsnis: žymėjimas ir klojinio patikra

Prieš pradėdami patikrinkite, ar duobė švari ir ar paklotas hidroizoliacinis sluoksnis. Patikrinkite klojinio tiesumą ilga gulsčiuke. Pagrindiniai strypai dažniausiai išdėstomi kas 15-25 cm. Šis ženklinimas tampa darbo žemėlapiu.

2 žingsnis: apatinis tinklas

Pirmiausia paklokite plastikinius atstumiklius, kurie laikys armatūrą virš hidroizoliacijos. Ant jų klokite išilginius pagrindinius strypus, tada virš jų skersinius. Trumpus strypus sujungiate persidengimu. Persidengimas turi būti 40-50 strypo skersmenų.

3 žingsnis: vertikalūs ryšiai ir viršutinis tinklas

Prie apatinės grotelės vielomis tvirtinkite vertikalius strypus. Viršutinę armatūrą montuokite lygiagrečiai apatinei. Kampuose ir T formos sienų sankryžose pridėkite L arba U formos strypus.

4 žingsnis: galutinė patikra prieš betonavimą

Pereikite per visą pamatą ir patikrinkite kiekvieną mazgą. Matavimo juosta patikrinkite atstumus iki klojinio sienelių, žemės ir tarp pačių strypų. Apžiūrėkite armatūrą iš viršaus. Prieš užsakydami betoną, atlikite patikrą.

Medžiagos ir kiekiai

Medžiagų sąrašas susideda iš trijų grupių: plieno, fiksavimo elementų ir įrankių. Vidutiniškai vienam kubiniam metrui gelžbetonio reikia 100-150 kg armatūros. Pradėkite nuo bendro pamato juostos ilgio metrais ir padauginkite iš strypų eilių skaičiaus. Vidutinio dydžio gyvenamojo namo juostinio pamato armavimas kainuoja apie 1000-2500 eurų už medžiagas. Galiausiai armuoto pamato kaina sudaro tik 5-8 % viso namo statybos biudžeto.

Plienas - klasės ir ženklinimas

Pirkdami plieną visada reikalaukite gamintojo sertifikato. Kokybišką armatūrą atpažinsite iš aiškaus žymėjimo ant strypo. Rekomenduojamos klasės: B500A (anksčiau A-I), B500B (anksčiau A-III), A500HW arba K500C-T. Specialios klasės, geriau tinkančios suvirinti arba atspariosios korozijai. Drėgnose vietovėse rinkitės korozijai atsparią A500HW arba K500C-T klasės armatūrą ir padidinkite apsauginį sluoksnį iki 5-6 cm.

Skersmuo ir parinkimo principai

Skersmuo priklauso nuo pamato tipo. Skersmuo lemia, kiek apkrovos atlaikys pamatas. Per plonas strypas lūš, per storas be reikalo brangiai kainuos. Šie skaičiai tinka tipiniam smėlio ar žvyro gruntui. Šie skaičiai yra mažiausi tinkami praktikoje. Juostiniam vieno aukšto namo pamatui užtenka 12 mm pagrindinių strypų ir 8 mm skersinės armatūros. Renkantis tarp 12 ir 14 mm strypų vieno aukšto namui, kainos skirtumas visam pamatui paprastai neviršija 200 eurų. Skersmens parinkimas taip pat priklauso nuo pamato matmenų. Galutinį sprendimą turėtų priimti konstruktorius pagal skaičiavimus.

Įrankiai ir fiksavimo elementai

Armatūros pjaustytuvas arba kampinis šlifuoklis. Lenkimo stendas. Be jo neišlenksite kampinių elementų tiksliu kampu. Rišamoji viela 1,2-1,6 mm. Rišimo kabliukas arba akumuliatorinis sukiklis. Plastikiniai arba betoniniai atstumikliai. Brangių vienkartinių įrankių, pavyzdžiui, profesionalaus pjaustytuvo, neapsimoka pirkti.

Konkrečios detalės: persidengimai, įverčiai, kampų armavimas

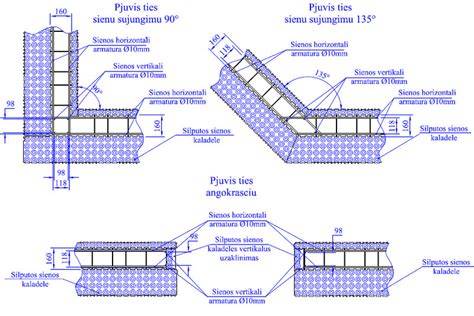

Trumpus strypus sujungiate persidengimu. Persidengimas turi būti 40-50 strypo skersmenų. Du strypai, sukirsti stačiu kampu, jėgos vienas kitam neperduoda. Pamatų kampuose susikaupia didžiausia apkrova. Kampuose ir T formos sienų sankryžose pridėkite L arba U formos strypus. Atskirai planuojamos ir vietos po kolonomis ar vidinėmis laikančiomis sienomis.

Polių armavimas

Poliai armuojami vertikaliai, nes pagrindinė apkrova juose veikia gniuždymo kryptimi. Polių armatūra vėliau persidengia su grotelių armatūra. Sraigtiniams ir gręžtiniams poliams armavimo logika identiška, tačiau gręžtinių polių armatūros narvas turi būti paruoštas iš anksto.

Kokios klaidos dažnai pasitaiko ir kaip jų išvengti

Statybų aikštelėse pasikartoja tos pačios klaidos. Daugumos šių klaidų dirbant net nepastebėsite, bet po betonavimo jų ištaisyti nebeįmanoma.

• Per dideli atstumai tarp strypų.
• Trumpas persidengimas jungtyse.
• Sutaupę 10 cm vielos jungtyse, gausite vietą, kur jėga tarp strypų neperduodama.
• Laisvas surišimas viela.
• Per plonas apsauginis sluoksnis.
• Neteisingas strypų skersmens parinkimas - per ploni strypai neatlaiko apkrovos.
• Hidroizoliacijos pažeidimas dirbant su armatūra - aštrūs strypų galai dažnai praduria po pamatu paklotą plėvelę.
• Armatūros sąlytis su žeme - jei plieniniai strypai paliečia gruntą, prasideda vietinė korozija dar prieš betonavimą.

Atstumikliai turi laikyti tinklą bent 4 cm virš hidroizoliacijos. Prieš betonavimą patikrinkite ir hidroizoliacijos vientisumą.

Praktiniai patarimai darbo organizavimui

Namų savininkai dažnai klausia, ar reikia samdyti specialistą. Atsakymas priklauso nuo patirties: jei kažkada dirbote statyboje ir laisvai naudojate matavimo įrankius, darbą galite atlikti patys. Iš anksto pasirūpinkite ir laiko grafiku. Betonavimą verta užsakyti taip, kad visas pamatas būtų užpiltas per vieną darbo dieną. Patyrę statybininkai dažnai veda darbų dienoraštį. Toks paprastas dokumentas vėliau tampa svarbiu įrodymu, jei iškyla kokybės klausimų.

Specifinės rekomendacijos

Naudoti panaudotą armatūrą nerekomenduojama, ypač jei matomos korozijos žymės. Jei abejojate dėl medžiagų, pirkdami plieną visada reikalaukite gamintojo sertifikato. Drėgnose vietovėse padidinkite apsauginį sluoksnį iki 5-6 cm ir pasirinkite korozijai atsparią armatūrą. Betono užsakymą suderinkite su armavimo būsenos patikra - daugelis klaidų pastebimi tik prieš betonavimą.

Tipiniai skaičiai ir trumpa lentelė

Argumentas „kodėl verta investuoti į tinkamą armavimą“

Žinodami, kaip tinkamai armuoti pamatus, investuojate ne tik į konstrukciją, bet ir į ilgalaikę ramybę. Vienos konsultacijos kaina paprastai mažesnė už klaidos taisymą po betonavimo.
