Išorinės tinkuojamos sudėtinės termoizoliacinės sistemos (ETICS) yra viena iš pagrindinių nevėdinamų sienų šiltinimo sprendimų. Ši sistema apima mūrinių, betoninių ar tinkuotų fasadų šiltinimą su tinkuojamu apdailos sluoksniu ir reikalauja kokybiškos integracijos tarpusavyje suderintų gaminių bei technologinių operacijų.
ETICS apibrėžimas ir jų reglamentavimas
Išorinė tinkuojama sudėtinė termoizoliacinė sistema (ETICS) - tai komplektas rūpestingai parinktų bei tarpusavyje suderintų statybinių gaminių ir eilė specifinių technologinių operacijų. Sistemingo jų panaudojimo rezultatas - pastato išorinių sienų šiluminėms savybėms keliamų reikalavimų įgyvendinimas, padidinant jų apsaugą nuo atmosferinio poveikio ir suteikiant naujas dekoravimo galimybes. Visų ETICS gaminių ir technologinių operacijų atlikimo kokybė yra labai svarbi galutiniam patikimumui ir ilgaamžiškumui, todėl būtina naudoti tik gamintojo nurodytas statybines medžiagas ir komplektuojančias detales, bei laikytis visų jo nurodymų atliekant šiltinimo darbus.

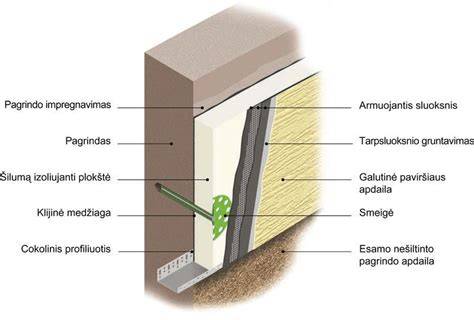

ETICS šilumos izoliacijos sluoksnis dažnai naudojamose medžiagose gali būti įrengiamas keliais būdais: I būdas - klijuojamas; II būdas - mechaniškai tvirtinamas tik smeigėmis; III būdas - ir klijavimas, ir mechaninis tvirtinimas. Lietuvoje plačiausiai naudojamas mišrus būdas: klijuojamas ir mechaniškai tvirtinamas šilumos izoliacijos sluoksnis. ETICS sistemos yra sertifikuojamos, ženklinamos CE ir parduodamos kaip vientisas kompleksas.
Medžiagos ir ETICS variantai
Ilgainiui ETICS pagrindą sudaro šilumos izoliacinė medžiaga: dažniausiai polistireninis putplastis (EPS) arba mineralinė vata (MW). Šiuo metu sistemose siūlomos tiek EPS, tiek MW versijos: ETICS SAKRET EPS ir ETICS SAKRET MW. Parenkant sistemą svarbu atsižvelgti į pagrindo tinkamumą įrengti atitinkamą izoliaciją ir realius vėjo apkrovos reikalavimus.

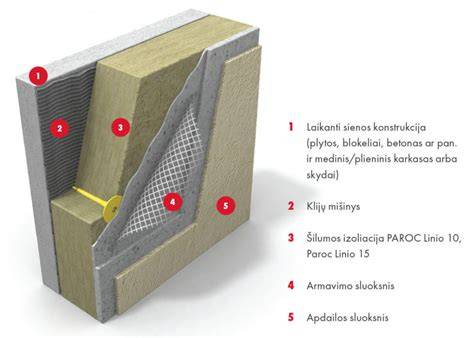

PAROC akmens vatos plokštės PRACOC Linio yra paminėtos kaip pavyzdys tinkuojamų fasadų šiltinimui: jos yra nedegios, puikiai slopina garsą, laidžios garams ir atsparios drėgmei bei temperatūrų kaitai. Plokščių matmenys ir gebėjimas išlaikyti savybes užtikrina ilgaamžiškumą ir gaisrinę saugą.
Privalomi įrengimo ir projektavimo reikalavimai
Projektavimas ir įrengimas turi būti atliekami laikantis STR 2.01.10:2007 „Išorinės tinkuojamos sudėtinės termoizoliacinės sistemos“. Be to, ETL (Europos techninis liudijimas) ir CE ženklinimas būtini išorinių tinkuojamų sudėtinių termoizoliacinių sistemų atitvaroms. Sienos, stogai ir langai bei išorinės įėjimo durys turi būti projektuojami ir įrengiami laikantis visų reglamentų, įtrauktų į reglamentą su konsoliduota turiniu.
Techninės gairės montavimui
Šilumos izoliacijos sluoksnis gali būti klijuojamas, tvirtinamas smeigėmis arba derinamas abiem būdais. DIN pavėlintos schemos dažnai vertinamos pagal pagrindo nelygumus ir tvirtinimo reikalavimus: ištisinė plokštumoje ≤ 1 cm laikoma tinkamia; didelius nelygumus reikia išlyginti tinkuojant. Esant dideliems nelygumams, būtina taikyti papildomas parengiamąsias priemones, tokias kaip mechaninis lyginimas arba iškilimų naikinimas.
Sistemose rekomenduojama pasitelkti tik vieno gamintojo tvirtinimo detales ir klijus, specialiai sukurtus naudoti pagal konkrečią paskirtį. Plokščių klijavimas atliekamas horizontaliomis juostomis; pirmoji eilė pradedama nuo cokolinio profilio ir keliauja į viršų. Kiekviena nauja eilė nustatoma taip, kad viršutinė siūlė būtų viršuje esančios eilės centro.
Langų ir durų angų kampuose plokštės įklijuojamos kampiniais pjovimais, užtikrinantys mažesnį tarpą tarp plokščių ir staktos. Taip pat svarbu formuoti deformacines siūles ir jų apsaugą nuo neigiamo atmosferinio poveikio su specialiais profiliais ir armavimo tinkliuočiais.
Tvirtinimo ir dugno paruošimo praktika
Jeigu pagrindas yra pakankamai stiprus (sukibimo stipris ≥ 0,08 N/mm2) ir ETICS EPS sukibimo stipris didesnis už projektinę vėjo apkrovą, plokštės gali būti tvirtinamos tik klijuojant. Esant mažesniam sukibimui, būtina naudoti smeiges arba derinant klijus su smeigėmis. Mineralinės vatos plokštes būtina tvirtinti tiek klijais, tiek smeigėmis abiem atvejais.
Kiekvieno pastato pagrindo tinkamumas turi būti įvertintas projekto metu. Taip pat būtina užtikrinti, kad staktos ir profiliai būtų įrengti tokiu būdu, kad jie būtų vienoje vertikalioje plokštumoje, o kampiniai profiliai būtų tvirtinami tinkamai pritvirtinant armavimo tinklelį ir skiedinį.
ARMAVIMO tinko sluoksnio paruošimo ir uždengimo gairės
Armavimo tinko skiedinį ruošti reikia taip, kad gautųsi vienalytė masė be gumulėlių. Prieš pradedant armuojant, kampinės vietos ir viršutinės sienos įspraudžiamos plastikinių profilių suarmavimu. Tinklo įspaudimas turėtų būti atliekamas iš viršaus į apačią, o įlygintą armavimo tinką užbaigti sluoksniu apie 7 mm storio. Jei tinko sluoksnio lygumas neatitinka, galima uždėti papildomą ploną sluoksnį.
Deformacinėse siūlėse formuojama apsauga nuo neigiamo poveikio naudojant dviejų profilių sujungtą membraną su armavimo tinklais. Specialus prie staktos klijuojamas profilis užtikrina tinklį su langų ir durų staktomis tinkamai sujungiant.
Santrauka: pagrindiniai principai
Išorinė tinkuojama sudėtinė termoizoliacinė sistema - sudėtingas, bet labai naudingas sienų šiltinimo sprendimas, tiesiogiai įtakojantis pastato energinį efektyvumą, atsparumą oro poveikiui ir ilgaamžiškumą. Laikantis STR 2.01.10:2007 - ETICS standartų, naudojant CE ženklintas sistemas ir ETL liudijimus, užtikrinamas kokybiškas įrengimas ir saugumas.
Rinkos aktualijos ir naujovės
Šiemet „Paroc" atnaujino tinkuojamų fasadų šilumos izoliacinių plokščių asortimentą ir pristatė akmens vatos plokštes PAROC Linio. Šios plokštės pasižymi aukšta šilumos izoliacija, atsparumu ugniai (A-1 degumo klasė) ir ilgaamžiškumu net esant didelėms oro sąlygoms. Tokios plokštės gali būti naudojamos tiek renovuojamuose, tiek naujuose pastatuose, o jų plokščių montavimas užtikrina gerą mikroklimatą ir mažesnius šilumos nuostolius.
Galimos papildomos priemonės
Montavimo vadovas pateikia detalias instrukcijas dėl plokščių išdėstymo, klijavimo, tvirtinimo smeigėmis, langų ir durų angų apdailos, deformacinių siūlių įrengimo ir armavimo tinko dengimo. Vizualizuojant procesą, būtina laikytis tinkamų metodikų, užtikrinant, kad plokštės būtų pritvirtintos su kuo mažesniu tarpu nuo staktos, o kampiniai pjūviai atlikti teisingai. Atlikus darbus, svarbu užtikrinti tinko sluoksnio vienodumą, kad būtų pasiektas projektinis armavimo tinko storis ir vientisas paviršius.
