Klausimas: Ruošiamės statyti namą ir yra išlieti tik pamatai. Visame name planuojamas grindinis šildymas. Norime pasiruošti pagrindą grindims, kad būtų galima išmūryti ne tik atramines sienas, bet ir pertvarines. Pačios šildomos grindys planuojamos dėti tik sekančiais metais. Kokius sluoksnius galima ir reiktų paruošti, ir kokių maždaug stori?
Klausimo kontekste pateikiama svarbi informacija apie įvairius grindinio šildymo sprendimus, jų privalumus, galimas klaidas bei rekomendacijas dėl tinkamo pagrindo paruošimo. Šiame straipsnyje apjungiami įvairūs pateikti fragmentai, jų nuosekliai išdėstant bei papildant loginiu ryšiu, kad gavus projektą būtų aišku, kokius sluoksnius, medžiagas ir storį reikėtų planuoti jau pamato lygyje.
Grindų šildymo pagrindas: bendrieji principai
Grindiniai šildymo kontūrai gali būti įrengiami elektriniais kabeliais, grindyse esančiais kanalas pučiamu šiltu oru, arba grindyse įmontuotais vamzdeliais, per kuriuos cirkuliuoja šiltas vanduo. Plačiausias pritaikymas tenka elektrinėms ir vandens šildymo sistemoms. Šilto vandens kontūro atveju betonas, kurio viršus liečiasi su vamzdeliais, turi didelę šilumos akumuliaciją ir gerą laidumą, užtikrinant vienodą paviršiaus įšilimą. Viršutinio sluoksnio šiluma į aplinką skleidžiasi, o oras patalpoje kaitinamas iš apačios į viršų.
Svarbu suprasti, kad grindinio šildymo skaitiniai reikalauja kruopštaus projektavimo: teisingai parinkti vamzdžių Ø, jų žingsnis, dangos šilumos varža, izoliacija ir temperatūros režimas. Net ir tobuli skaičiavimai neatnešų norimo efekto, jei pagrindas bus netinkamai paruoštas. Todėl būtina laikytis EN 1264 ir EN 15377 reikalavimų bei užtikrinti kokybišką pagrindo preparaciją prieš plytų/konkretų sluoksnių užliejimą.

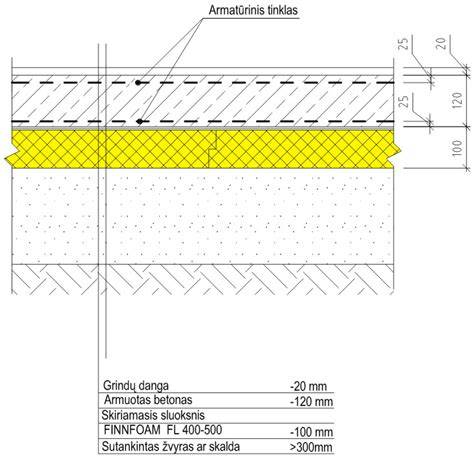

Pagrindiniai sluoksniai grindų įrengimo pradžioje
Pagrindas turi būti sausas, lygus ir stabilus. Jei pagrindas yra smėlis, jis turi būti sutrumbuotas vibro plokštėmis arba paaukštinamas savaime išsilyginančiu betono sluoksniu. Tada pagal poreikį dedamas hidroizoliacinis sluoksnis ir įrengiama šilumos izoliacija. Izoliacijos storis bei kokybė lemia šilumos perdavimą į apačią ir į pagrindinį grindų darbas, todėl reikia tiksliai laikytis projektinių duomenų.
Priklausomai nuo patalpų išdėstymo bei lauko oro sąlygų, gali būti reikalinga dviejų ar daugiau izoliuojančių sluoksnių sistema: putų polistirolo plokštės, šerpių plokštės su specialiais iškilimais vamzdžiams, o virš jų - drėgmei nepralaidi plėvelė. Oro sąlygų skirtumams, pvz., tarp kambarių su skirtinga oro temperatūra, rekomenduojama 3,2-3,5 cm šilumos izoliacijos storio, naudojant polistirolo plokštes. Jei grindys bus statomos ant grunto, šilumos varža izoliacijos sluoksnyje turi būti ne mažesnė nei 2,86 m²K/W.
Temperatūrinės siūlės yra būtinos dėl betono tūrio plėtimosi. Jos įrengiamos aplink perimetrą, durų angose, o skersinei siūlei būtina užtikrinti elastingą izoliacinę medžiagą. Dažnai naudojama pūsto polietileno juosta ~1 cm storio. Jei grindų plotas didesnis nei 40-50 m² arba ilgio/pločio santykis viršija kai kurias ribas (2:1 ar didesnės), siūlės yra privalomos. Svarbu, kad skersai patalpos esančios siūlės būtų įrengiamos pagal projektą, o jų vieta atkartota grindų dangoje, kad būtų išvengta įtrūkimų.
Kokius sluoksnius dėti: praktiniai nurodymai
- Pateiktas pagrindas: sausas, lygus ir tvirtas pagrindas. Jei reikia - sutrombuotas, išlyginamas savaime išsilyginančiu sluoksniu, užpildoma hidroizoliacija.
- Šilumos izoliacija: plokštės iš polistirolo (arba akmens vata) kelių sluoksnių sistema šachmatine seka su plėvele. Jei grindys bus montuojamos ant grunto - didesnė šilumos varža.
- Izoliacijos plėvelė ir armavimo tinklelis: virš izoliacijos - drėgmei nepralaidi plėvelė, ant jos - armavimo tinklelis, prie kurio tvirtinami vamzdžiai arba kabeliai.
- Vamzdžiai arba elektrikų kilimėliai: priklausomai nuo šildymo tipo. Daugiausia naudotos elektrinės kilimėlių sistemos arba šiluminės sistemų vamzdynų kontūrai (vanduo).
- Betonas: užliejamo šilumos laidumo sluoksnis, kurio storis priklauso nuo dizaino (optimaliai apie 6,5 cm virš vamzdelių, tai virš jų 4,5 cm). Prieš užliejant - naudoti plastifikatorių, kad išvengtume oro burbulų ir užtikrintume vienalytį betoną.
- Tarpinį oro reguliavimą užtikrinančios priemonės: temperatūrinės siūlės, kurios sumažina įtampą grindų masyvui.
Vandens šildymo grindyse: pagrindiniai parametrai
Vandens temperatūra vamzdeliuose dažnai svyruoja 35-55 °C. Atstumas tarp vamzdelių - 10-30 cm. Dideliuose langų/nudeginančių paviršių zonose vamzdžiai turi būti tankesni, kad išvengti šaltų srautų padarinių. Vidutiniškai optimalus betono sluoksnis virš vamzdelių - apie 4,5 cm, o visas sluoksnis virš perdangos - 6,5 cm.
Jei grindys bus didelių plotų, būtina įrengti zonų atskyrimą pagal temperatūrą (temperatūrines siūles), kad grindų konstrukcija išliktų ilgaamžė. Be to, pritaikomos papildomos priemonės: ji gali būti sujungta su specialiomis plėvelėmis, kurios užtikrina, kad šiluma nepatektų į apačios patalpas.
Temperatūros kontrolė ir reguliavimas
Norint palaikyti kambario temperatūrą, būtina įrengti kambario temperatūros reguliatorių sienoje ~1,5 m aukštyje. Reguliatorius matuoja oro temperatūrą ir reguliuoja šilumos kiekį, patenkantį į grindų šildymo kontūrą per kolektorių arba vamzdelių atšakas. Populiarios yra automatizuotos sistemos, kurioms taikomas trompos programavimas arba nuotolinis valdymas.
Jei grindų plotas nedidelis (pvz., vonios, virtuvės), gali būti taikomi paprasti ventiliai ant grįžtamojo vamzdžio su elektrotermine pavara. Jie reguliuoja grįžtamojo vandens kiekį, palaikant nustatytą temperatūrą. Avarijų atveju verta įrengti automatinį ribotuvą, kurio nustatymo taškas - apie 60 °C, kad išvengtumėte perkaitinimo.
Projekto įgyvendinimas su šilumos šaltiniais, tokiais kaip šilumos siurbliai, ar kondensaciniai dujiniai katilai, leidžia dirbti pagal žemesnę temperatūrą. Tokiu atveju radiatoriai turi būti didesni arba sistema turi būti su balansuojančiais vožtuvais, kad užtikrintų reikiamą srautą ir tolygų šildymą visame name.
Skaitiniai ir praktiniai montavimo patarimai
- Projektavimas: grindiniam šildymui būtinas išsamus projektas, kuris įvertina visų patalpų šilumos nuostolius, langų ir šilumos tiltelių įtaką bei vamzdelių išdėstymo tankį. Svarbu numatyti, kaip atrodys šilumos paskirstymas per kontūrus.
- Vamzdžių pasirinkimas: dažniausiai naudojami trijų tipų vamzdžiai - daugiasluoksnis (kompozitiniai) vamzdis, PE-RT ir PEX. D16 ar D20 skersmens vamzdžiai tinka skirtingoms zone; didesnėms erdėms reikia didesnio skersmens. Rekomenduojama naudoti PEX vamzdžius dėl jų ilgaamžiškumo ir sandarumo sujungimuose.
- Vamzdžių tvirtinimas: priklausomai nuo pasirinkto pakloto - SPECIALŲ šilumosizoliacinių plokščių, smeigių arba armatūros tinklo. Patikimas montavimas padeda išvengti vamzdžių judėjimo ar lūžių ir sumažina šilumos nuostolius.
- Kokybiškas paketas: aukštos kokybės plokštės (Thermo plokštės arba panašios reljefinės plokštės) leidžia lengviau tvirtinti vamzdžius ir užtikrina greitesnį grindų užpylimą be papildomo armavimo tinklo. Plokštės turi užraktus, jie lengvai sujungia plokštes, užtikrina tvirtą pagrindą.
- Betono sluoksnis: optimalus betono sluoksnis virš vamzdelio - apie 45 mm (betono sluoksnio virš vamzdžio). Prieš pilant - naudojami plastifikatoriai, kad būtų užtikrintas vienalytiškumas ir maža oro burbuliukų rizika.
- Temperatūrinės siūlės: įrengiamos visu patalpos perimetru, durų angose, ir skersai patalpos kuo tiksliau pagal projektą. Siūlių įrengimas turi būti tinkamas, kitaip gali kilti įtrūkimų dėl terminių išsiplėtimų.
- Šilumos izoliacija: skaitmeninėje skaičiuoklėje nurodytas storis - 3,2-3,5 cm, priklausomai nuo izoliacijos medžiagos (polistirolo ar akmens vata). Jei grindys montuojamos ant grunto, svarbu užtikrinti didesnę šilumos varžą, siekiant sumažinti šildymo nuostolius į gruntą.
- Grindų danga: pasirinkus dangą pažymėtina, kad turi būti pralaidi šilumai. Didžiausią šilumos laidumą užtikrina plytelės, keraminės dangos, marmuras ar akmenys. Kiliminė danga turi didesnę šilumos varžą ir gali žymiai sumažinti šilumos laidumą, todėl dažnai netinka šildomoms grindims. Medienos grindys taip pat tinka, tačiau reikia atsižvelgti į jų plėtimąsi ir įvairovę.
- Eksploatacija: pradėjus eksploatuoti grindis, svarbu periodiškai reguliuoti temperatūrą ir stebėti šilumos judėjimą, o ne atlikti skubotus pakeitimus. Eksploatacijos pradžioje grindis galima įjungti 25 °C vandens temperatūrai, per kelias dienas šiltinti didinti iki maksimalaus leidžiamo režimo. Po to laikais atvėsinti palaipsniui.
Praktiniai patarimai iš šio projektų fondo
Šių papildomosios nuorodos ir komentarai svariai įtakoja sprendimus dėl grindų pagrindo: elektriniai amorfinio metalo elementais šildomi kilimėliai, įvairių „Uponor“ kolektorių ir automatizavimo sprendimai, šilumos siurblių įtaka ar kitų šilumos šaltinių integravimas į sistemą. Taip pat svarbūs praktiniai patarimai: laikytis projekto duomenų ir naudoti tik kokybiškas medžiagas; vengti pigiausių jungčių, kurios gali brangiai kainuoti vėliau dėl pratekėjimų; laikytis EN standartų; atlikti hidraulinius bandymus; užtikrinti teisingą vamzdžių pasiskirstymą ir žingsnį.
Jei planuojate įsidiegti grindinio šildymo sistemą, siūlyčiau pasiskaityti apie elektrinius amorfinio metalo elementais šildomus kilimėlius. Visi pergyvena dėl būsimų elektros sąnaudų. Šildymo sistemos darbo laikas ir elektros energijos suvartojimas tiesiogiai priklauso nuo lauko temperatūros ir šildomo objekto šiluminės izoliacijos savybių. Šildymo sezono metu, A+ klasės namams sistema vidutiniškai sunaudos apie 2.5 W/m2 per valandą (maždaug 23 kWh per metus). Paskaičiuokite savo namo plotą ir įvertinkite galimas išlaidas.
Kai kuriose įrengimo ir projektavimo detalėse pasitaikančios klaidos
Dažnai pastebimos klaidos apima netinkamą vamzdžio žingsnį, per didelį ar per mažą betono sluoksnį, netinkamą šilumos izoliaciją, prastą danga ir neapskaičiuotą šilumos nuostolių lygį. Taip pat dažna klaida yra grindinio šildymo įrengimas „pagal žinojimą“ be projekto. Todėl projekte turi būti išsamiai nurodyti šilumos nuostoliai, vamzdžių skersmenys, žingsniai, betono sluoksnis, izoliacija, šildymo dangos šiluminės savybės ir pan.
Kai šildymo kontūrai mažesni, galima naudoti ventilio tipo reguliavimą su elektromotoriniu pavasariu, tačiau dėl didelio inertiškumo grindų efektyvus valdymas reikalauja automatinės reguliavimo sistemos, kolektorių su balansavimo vožtuvais ir automatika. Siekiant optimalaus efekto, rekomenduojama naudoti AFC (Automatic Flow Control) tipo kolektorių arbalansuojančias sistemas.
Reziumė: nuo pamato iki grunto - ką pasiruošti jau dabar
Jei planuojate grindinį šildymą įrengti vėliau, būtina įrengti kruopštų pagrindą: sausą, lygų ir stabilų paviršių; konstrukciją, kuri leidžia įrengti šilumos izoliaciją, hidroizoliaciją ir tinkamai vietoje sumontuoti vamzdžius/kilimėlius; nustatyti didelуs zonas su temperatūros siūlėmis ir atsparią grindų dangą su tinkama šilumos varža. Net ir tiems, kurie planuoja ateityje įmontuoti šildymo kontūrus, šis pagrindas turi būti paruoštas iki galo, kad ateityje galima būtų lengvai užpildyti grindis be jokių papildomų statybinių darbų ir problemų.
