Stogo dangos skaičiavimas: kaip apskaičiuoti medžiagas ir detales

Tinkamai atlikta stogo sąmata. Tinkamai atlikta stogo sąmata. Kaip jau minėjome, sąmatos kaina susideda iš daugelio dalykų, todėl norint tikslingų apskaičiavimų, bus svarbi eksperto akis. Sąmatos kaina taip pat priklausys ir nuo pasirinktos stogo dangos varianto, apdailos, izoliacinių medžiagų ir kitų būtinųjų elementų.

Kuo sudėtingesnė stogo konstrukcija, tuo paprastai bus didesnė projekto kaina. Neįprasti pjūviai, papildomi elementai tokie kaip stoglangiai ar kaminai - didina galutinę kainą. Įtakos sąmatai turės ir projekto lokacija. Reikia pagalbos su stogo projektu?

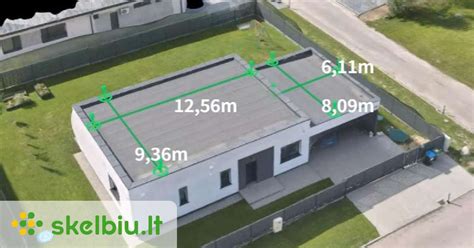

1. Pirmasis žingsnis: stogo matavimai ir išklotinės

Norint apskaičiuoti stogo dangą visų pirma reikia atlikti stogo matavimus, tam, kad tiksliai galima būtų paskaičiuoti reikiamą medžiagų kiekį. Norint atlikti preliminarų skaičiavimą, galima remtis ir turimais duomenimis iš projekto. Kad atliktume teisingą lakštų išdėliojimą, reikia pasidaryti kiekvieno šlaito išklotinę.

2. Lakštų kiekio ir ilgio apskaičiavimas

Stogo lakštų ilgis nuo 0,85 m iki 6,45 m, žingsnis 0,35 m, kai naudojama 0,5 mm storio skarda. Kaip ir skaičiavime taip ir dengiant, lapai dėliojami iš dešinės į kairę. Kad paskaičiuotume kiek eilių lakštų bus šlaite, šlaito plotį pagal kraigą reikia dalinti iš lakšto dengiamo pločio 1,08 m.

Pvz., stogo šlaito plotis 10,8 m, tai 10,8 m : 1,08 m = 10 vnt. lakštų. Tarkime, kad stogo šlaito ilgis 7,15m, kadangi maksimalus lakšto ilgis yra 6,45 m, reiškia reikės jungti iš dviejų lakštų. Patogiausia jungti iš dviejų panašaus ilgio lakštų 7,15 m : 2= 3,575 m. Standartinis ilgis yra 3,65 m. Taigi gauname 7,15 m - 3,65 m = 3,5 m (matome, kad reikia 1 vnt. - 3,65 m ir 1 vnt. - 3,5 m).

Tačiau reikia įvertinti lakštų persidengimą, kuris yra 0,15 m, tada: 3,5 m + 0,15 m = 3,65 m. Taigi šiam šlaitui uždengti reikėtų 2 vnt. po 3,65 m. Tai sudarytų 20 vnt. Siekiant ekonominio efekto ir medžiagų sąnaudų mažinimo, taip pat naudojami ir nestandartiniai lakštų ilgiai.

Pvz.: jeigu mūsų pirmame pavyzdyje šlaito ilgis būtų ne 7,15 m, o 7,1 m - remdamiesi standartiniais ilgiais naudotume 3,65 m + 3,65 m + (0,15 m persidengimui) = 7,15 m. Naudojant nestandartinio ilgio lakštus yra vienas ypatumas - tokie lakštai dedami viršutinėje dalyje, prie kraigo.

Praktiniai žingsniai lakštų skaičiavimui

• Išmatuokite kiekvieno šlaito plotį ir ilgį.
• Skaičiuokite eiles pagal dengiamą lakšto plotį (pvz., 1,08 m).
• Skaičiuokite lakštų ilgius atsižvelgiant į maksimalų gaminamos lakšto ilgį ir persidengimus (0,15 m).
• Apsvarstykite nestandartinius ilgius dėl atliekų mažinimo; nestandartiniai lakštai dedami viršutinėje dalyje.

3. Komplektuojančios detalės: kaip skaičiuoti

Atlikus stogo lakštų skaičiavimus, reikia paskaičiuoti ir reikiamų komplektuojančių detalių kiekį stogui. Komplektuojančios detalės yra parenkamos pagal reikalingumą ir stogo konfigūraciją. Visos detalės yra 2m ilgio.

Norint paskaičiuoti reikiamą kiekį suskaičiuojamas bendras kiekis metrais ir +5% sujungimui arba pvz.: yra 20m vėjalenčių - 20m : 1,9m = 10,52 vnt. Reikia 11 vnt. vėjalenčių, t.y. 11vnt. x 2m = 22m.

4. Varžtai (medsraigčiai) ir tvirtinimo skaičiavimai

Tam, kad galėtume tvirtinti lakštus, reikalingi medsraigčiai. Tvirtinant jie yra sukami pirmoje eilėje į kiekvieną bangą, po to išsidėsto šachmatine tvarka. Vidutiniškai 1m2 reikalingi 6,5 vnt. varžtų, tai yra 7 vnt.

Stogo kvadratūra x 7 vnt. = tūkst.vnt. Medsraigčiai yra pakuojami po 250 vnt. Taigi padalinę iš 250 vnt.

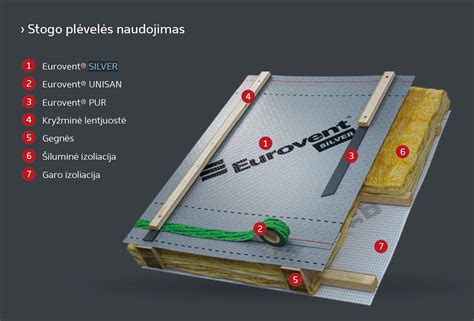

5. Antikondensacinė plėvelė

Labai svarbu, kad po danga būtų antikondensacinė plėvelė. Ji apskaičiuojama taip: stogo plotas +15%, nes plėvelės jungiasi viena su kita išilgai ir dar reikia palikti įtempimui (paliekamas laisvumas).

6. Stogo šiltinimas

Stogo apšiltinimui naudojama akmens vata Rockwool „Rock-Batts”. Pagal normas stogo šilumos laidumo koeficientas turi būti 4 W/mk. Tokią varžą galime pasiekti naudodami 20cm „Rock-batts” vatą. Vata gali būti 50mm, 75mm, 100mm storio.

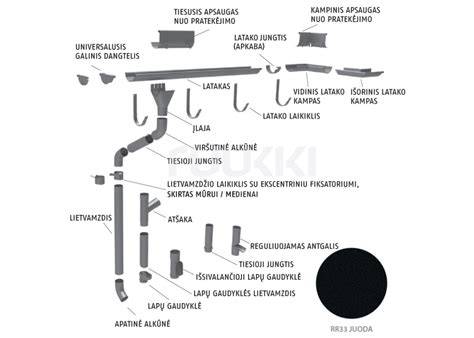

7. Lietaus nuvedimo sistema: latakai ir lietvamzdžiai

Lietaus vanduo nuo stogo patenka į lataką, kuriuo nuvedamas ant žemės arba į požeminę kanalizaciją. Latakai būna 2m, 3m, 4m ir 6m ilgio. Jų reikia lygiai tiek pat, kiek ir laštakio. Esant įvairiems latako ilgiams sukomplektuojamas reikalingas metražas kiekvienam stogo šlaitui.

Latakai vienas su kitu jungiami latako jungtimi, kuri turi guminę tarpinę. Latakui pakabinti reikalingi laikikliai. Laikikliai būna trijų dydžių: 70mm, SKM ir SKL, tam, kad esant latako ilgiui didesniam negu 10m galima būtų sudaryti nuolydį lietvamzdžio link. Atstumas tarp laikiklių turi būti 0,8m. Uždaryti latako galus naudojami latako aklidangčiai, jie yra dešininiai ir kairiniai.

Tam, kad galėtume sujungti lataką su lietvamzdžiu naudojame latako-lietvamzdžio jungtis. Jų reikia tiek, kiek numatyta stovų. Lietvamzdžiai su latako-lietvamzdžio jungtimi sujungiami alkūnių pagalba, sujungimui reikalingos dvi alkūnės. Esant plačiam pakalimui naudojamas 1m ilgintuvas tarp alkūnių ir tada statomas lietvamzdis.

Jo ilgis priklauso nuo pastato aukščio. Lietvamzdžiai gali būti 2,5m, 3m, 4m ir 6m ilgio. Tarpusavyje jie lengvai susimauna ir nereikia jokių papildomų jungčių. Priklausomai nuo namo fasado apdailos parenkamas lietvamzdžio tvirtinimas: ar bus naudojama lietvamzdžio jungtis-fiksatorius mūro sienai, ar medžio (dailylenčių, plastikinių dailylenčių) sienai. Šie fiksatoriai statomi 1m atstumu.

Jei surinktas vanduo bus nuvedamas į požeminę kanalizaciją, lietvamzdžio užbaigimui naudojama detalė - lietvamzdžio dalis žemėje, o tuo atveju, kai vanduo nuvedamas į vandens kanalus ar tiesiai ant pievos - naudojamas lietvamzdžio galas. Lietaus nuvedimo sistema turi daug papildomų standartinių detalių, tokių kaip vidiniai ir išoriniai latako kampai, trišakiai, lietvamzdžių movos, savaime išsivalantys koštuvai ir kitos detalės, tam, kad būtų galima sumontuoti efektyviai funkcionuojančią lietaus nuvedimo sistemą.

Priklausomai nuo stogo ploto yra parenkami latakų ir lietvamzdžių diametrai.

8. Trumpa santrauka - skaičiavimų seka

1. Atlikti tikslius stogo matavimus arba naudoti projekto duomenis.
2. Sudaryti kiekvieno šlaito išklotinę ir apskaičiuoti lakštų eiles (dalyti šlaito plotį iš dengiamo pločio 1,08 m).
3. Apskaičiuoti lakštų ilgius su persidengimais (0,15 m) ir, jei reikia, pasirinkti nestandartinius ilgius ekonomiškumui.
4. Apskaičiuoti komplektuojančias detales metrais (+5% sujungimui) ir pritaikyti prie 2 m ilgio detalių.
5. Apskaičiuoti medsraigčių skaičių: vidutiniškai 7 vnt./m2 ir dalinti į pakuotes po 250 vnt.
6. Apskaičiuoti antikondensacinės plėvelės plotą: stogo plotas +15%.
7. Pasirinkti stogo šiltinimą pagal reikalavimus (pvz., 20 cm Rockwool „Rock-Batts”).
8. Parinkti lietaus nuvedimo sistemas pagal stogo plotą, ilgius ir diametrus.

Rekomendacijos ir praktiniai patarimai

• Visada vertinkite projekto sudėtingumą: kuo sudėtingesnis stogas, tuo daugiau papildomų detalių reikės.
• Eksperto akis - svarbi: rekomenduojama patikrinti skaičiavimus su specialistu, nes sąmatos kaina priklauso nuo daugelio aspektų.
• Apsvarstykite nestandartinių lakštų naudojimą, kad sumažintumėte atliekas ir sumažintumėte medžiagų sąnaudas.
• Planuokite atsargą komplektuojančioms detalėms ir medsraigčiams (+5-10%), ypač jei yra neapibrėžtų darbų ar korekcijų.
