Statybos taisyklės hidroizoliacijai

Stogai turi būti suprojektuoti, pastatyti ir naudojami taip, kad atitiktų esminius statinio reikalavimus. Stogų konstrukcijos turi atitikti priešgaisrinių norminių dokumentų reikalavimus. Stogo konstrukcija turi būti tokia, kad ties karnizais nesusidarytų ledo varvekliai, nuo stogo nekristų sniego nuošliaužos, būtų saugu valyti, prižiūrėti ir remontuoti stogą. Užlipimui ant stogo turi būti įrengti patogūs ir saugūs laipteliai. Stogams įrengti panaudoti statybos produktai neturi teršti aplinkos. Stogų konstrukcijų garsą izoliuojančios savybės turi atitikti Lietuvos Respublikos normatyvinių dokumentų reikalavimus. Stogai turi būti įrengti taip, kad pastato vidus ir po hidroizoliaciniais sluoksniais esančios stogo konstrukcijos būtų apsaugotos nuo išorinio lietaus ir sniego poveikio. Stogai turi turėti pakankamais nuolydį lietaus vandeniui nutekėti. Stogų hidroizoliaciniams sluoksniams turi būti panaudoti stogo nuolydžiui pritaikyti statybos produktai. Vanduo nuo pastato stogo turi būti nuvestas taip, kad nepakenktų pastato konstrukcijoms, keliams, šaligatvįms, greta esantiems statiniams, nedarytų žalos aplinkai. Ant stogų, kurių karnizai aukščiau kaip 6 m nuo žemės paviršiaus, turi būti įrengta vandens nuvedimo nuo stogo sistema. Stogų šilumą izoliuojančios savybės turi atitikti reglamentų reikalavimus. Stogų konstrukcijoms leidžiama naudoti tik nustatyta tvarka sertifikuotus statybos produktus. Stogų konstrukcijoms naudoti neleidžiama tokių statybos produktų, kurie stogų įrengimo ir eksploatavimo metu tarpusavyje sąveikaudami (vyksta cheminė reakcija, elektros korozija, terminis poveikis, skirtingos deformacijos senėjant ir pan.) mažina vienas kito ilgaamžiškumą. Stogai turi būti chemiškai atsparūs juos supančios aplinkos poveikiui. Ant stogų turi būti įrengti žaibolaidžiai. Žaibolaidžių išdėstymas ir jų įrengimo konstrukciniai sprendiniai turi būti pagrįsti skaičiavimais. Šalia gaisrinių kopėčių turi būti įrengti 80 mm skersmens išoriniai vandentiekio sausvamzdžiai su prijungimo galvutėmis gaisrinėmis žarnomis sausvamzdžių apačioje ir viršuje pritvirtinti.

1. PAGRINDINĖS SĄVOKOS

• ATBRAILA - žemesnis šlaitinio ar plokščiojo stogo kraštas.
• ATVIRKŠTINIS STOGAS - tai eksploatuojamas stogas, kuriame šiluminė izoliacija įrengta virš hidroizoliacinio sluoksnio.
• HIDROIZOLIACINĖ STOGO DANGA - iš hidroizoliacinių medžiagų vieno ar kelių sluoksnių sudaryta vandeniui nelaidi stogo danga.
• APSAUGINIS HIDROIZOLIACINĖS DANGOS SLUOKSNIS - paviršinis sluoksnis ar sluoksniai virš hidroizoliacinės dangos, apsaugantis šią dangą nuo atmosferos poveikio.
• PAPILDOMAS HIDROIZOLIACINIS SLUOKSNIS - po arba virš hidroizoliacinės stogo dangos įrengtas papildomas hidroizoliacinės medžiagos sluoksnis.
• ĮLAJA - anga stogo dangoje vandeniui nuo stogo nuleisti.
• KARNIZAS - stogo šlaito dalis, išsikišusi už išorinės sienos.
• KRAIGAS - šlaitinio stogo viršutinė horizontali šlaitų sankirtos briauna.

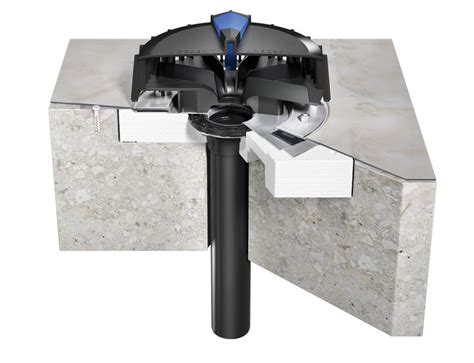

Įlajos turi būti įrengtos 500 mm nuo stogo krašto, parapet, stoglangių, vėdinimo angų, deformacijos siūlių ir virš stogo iškylančių sienų. Įlajos turi būti apsaugotos nuo lapų ir žvyro patekimo į lietvamzdį. Prie įlajų įrengiamos vandens perpilimo įrenginys parapet (10 cm nuo stogo dangos paviršiaus). Užšąlančios vidinio vandens nuleidimo sistemos lietvamzdžių dalys turi būti tinkamai apšiltintos arba būti apšildomos. Stogo latakų nuolydis į įlają turi būti ne mažesnis kaip 1.4 °. Priešgaisriniai reikalavimai nurodyti techninio projekto dalyje “Gaisrinė sauga”.

Plokštieji neeksploatuojamieji stogai

Plokštiesiems neeksploatuojamiesiems stogams priskiriami stogai, kurių nuolydis ne mažesnis kaip 0,7 ° ir ne didesnis kaip 7 °. Įrengiant stogus su nuolydiu nuo 0,7 ° iki 1,4 °, turi būti naudojami šio nuolydžio stogams specialiai pritaikyti statybos produktai ir konstrukciniai sprendiniai pagal hidroizoliacines dangos gamintojo dangos įrengimo rekomendacijas.

Reikalavimai plokščiųjų neeksploatuojamųjų stogų konstrukcijoms

Projektuojant ir įrengiant plokščiųjų neeksploatuojamųjų stogų konstrukcijas, būtina įvertinti šių stogo konstrukcijų sluoksnių naudojimą:

• garus izoliuojančio sluoksnio;
• nuolydžio suformavimo sluoksnio;
• termoizoliacinio sluoksnio;
• vėjui nelaidaus sluoksnio;
• vėdinamo oro sluoksnio;
• vandens garų slėgį išlyginančio sluoksnio;
• papildomų hidroizoliacinių sluoksnių;
• hidroizoliacinės stogo dangos;
• hidroizoliacinės dangos apsauginio sluoksnio.

Priklausomai nuo stogo konstrukcijos ir panaudotų statybos produktų gali būti įrengti visi čia minimi ir kiti būtini, bet čia nepaminėti sluoksniai arba gali būti įrengti atskirų sluoksnių deriniai.

Reikalavimai plokščiųjų neeksploatuojamųjų stogų statybos produktams ir paklotams

• nuo atmosferos poveikių neapsaugotų betoninių ir gelžbetoninių statybos produktų atsparumas tūriniam šaldymui turi būti ne mažesnis kaip FRE 200;
• nuo atmosferos poveikių neapsaugotų kitų mineralinių statybos produktų atsparumas tūriniam šaldymui turi būti ne mažesnis kaip FRE 150;
• bituminių ir kitų mastikų atsparumas temperatūrai turi būti ne mažesnis kaip 75 °C;
• vėdinamų plokščiųjų neeksploatuojamųjų stogų šiluminei izoliacijai (t. y. tais atvejais, kai termoizoliacinis sluoksnis neapkraunamas) leidžiama naudoti nesuslūgstančius ir tūrio nekeičiančius termoizoliacinius statybos produktus. Šie statybos produktai gali būti klojami laisvai arba, esant reikalui, tvirtinami, kad nenuslinktų;
• hidroizoliacinei dangai ir garus izoliuojančiam sluoksniui įrengti skirtų betoninių paklotų ir išlyginamųjų sluoksnių paviršius turi būti lygus, švarus ir sausas, ištrupėjimai ir plyšiai turi būti užtaisyti. Šių paklotų paviršiuose neturi būti išsikišimų, galinčių pradurti hidroizoliacinę dangą arba garus izoliuojantį sluoksnį. Tarp hidroizoliacinės dangos betoninio pakloto ir virš stogo iškylančių vertikalių paviršių (karnizų, liftų šachtų ir panašiai) turi būti palikti ne mažesnio kaip 20 mm pločio deformaciniai tarpai;
• hidroizoliacinės dangos arba garus izoliuojančio sluoksnio paklotams įrengti naudojamų termoizoliacinių statybos produktų sujungimai vieni kitų atžvilgiu turi būti perslinkti. Jei klojami keli termoizoliacinių statybos produktų sluoksniai, jų sujungimai gretimų sluoksnių atžvilgiu turi nesutapti. „Kryžmiški“ termoizoliacinių statybos produktų sujungimai neleidžiami;
• termoizoliacinių statybos produktų mechaninis atsparumas turi būti parinktas įvertinus galimą apkrovų poveikį. Minimalūs reikalavimai termoizoliaciniams statybos produktams iš mineralinės vatos ir polistireninio putplasčio tokie: kai termoizoliacinis sluoksnis sudarytas iš dviejų ar daugiau mineralinės vatos sluoksnių, arba termoizoliaciniam sluoksniui panaudota vienosluoksnė mineralinė vata su skirtingomis viršutinių ir apatinių sluoksnių stiprumo savybėmis, apatinių mineralinės vatos sluoksnių gniuždomasis įtempis, kai produktai deformuojami 10 % [4.20], turi būti ne mažesnis kaip 30 kPa, o viršutinio sluoksnio turi būti ne mažesnis kaip: 50 kPa, kai viršutinis sluoksnis ne plonesnis kaip 40 mm; kitais atvejais 60 kPa; kai termoizoliacinis sluoksnis sudarytas iš vieno mineralinės vatos sluoksnio, tokio statybos produkto iš mineralinės vatos gniuždomasis įtempis, kai produktai deformuojami 10 % [4.20], turi būti ne mažesnis kaip 50 kPa; kai termoizoliacinis sluoksnis sudarytas iš dviejų ar daugiau polistireninio putplasčio (EPS arba XPS) sluoksnių, apatinių polistireninio putplasčio sluoksnių gniuždomasis įtempis, kai produktai deformuojami 10 % [4.20], turi būti ne mažesnis kaip 80 kPa, o viršutinio sluoksnio - ne mažesnis kaip 100 kPa; kai termoizoliacinis sluoksnis sudarytas iš vieno polistireninio putplasčio (EPS arba XPS) sluoksnio, tokio statybos produkto iš polistireninio putplasčio gniuždomasis įtempis, kai produktai deformuojami 10 %, turi būti ne mažesnis kaip 100 kPa; visi stogo konstrukcijoms gaminti naudojami metalo ir skardos elementai turi būti iš korozijai atsparių statybos produktų: cinkuoto plieno, nerūdijančio plieno, vario ir panašiai; kai stoguose virš šildomų patalpų garus izoliuojančiam sluoksniui naudojama polietileno plėvelė ir panašūs statybos produktai, garus izoliuojantį sluoksnį neleidžiama įrengti tiesiogiai ant trapecinių plieno lakštų paviršiaus (1 pav., a).

Stoguose, įrengtuose virš 12 ºC-30 ºC temperatūros patalpų su mažesniu kaip 80 % santykiniu oro drėgniu, kai stogų šilumos perdavimo koeficiento U (W/(m2·K) vertė ir garus izoliuojančio sluoksnio sd vertė atitinka Reglamento 3 priedo reikalavimus, garus izoliuojančio sluoksnio paklotams gali būti panaudoti iki 20 mm storio termoizoliaciniai statybos produktai. Kitais atvejais paklotams panaudotų termoizoliacinių statybos produktų storis turi būti pagrįstas skaičiavimais.

Reikalavimai plokščiųjų neeksploatuojamųjų stogų garus izoliuojantiems sluoksniams

Garų izoliuojantis sluoksnis turi būti įrengtas taip, kad stogo konstrukcijose nesikauptų drėgmė. Stoguose virš šildomų patalpų garus izoliuojantis sluoksnis turi būti įrengtas vidinėje termoizoliacinio sluoksnio pusėje. Garus izoliuojančiam sluoksniui panaudotų statybos produktų sujungimai turi būti suklijuoti, tarpusavyje sulydyti arba kitu būdu užsandarinti. Stogų virš šildomų patalpų garus izoliuojančio sluoksnio sd vertė turi būti pagrįsta skaičiavimais pagal reikalavimus arba turi atitikti Reglamento 3 priedo reikalavimus.

Vėdinamuose stoguose, įrengtuose virš 12 ºC-30 ºC temperatūros patalpų su mažesniu kaip 85 % santykiniu oro drėgniu, kai vėdinamame oro sluoksnyje virš termoizoliacinio sluoksnio įrengto vėjui nelaidaus sluoksnio sd ≤ 0,2 m, iš vidinės termoizoliacinio sluoksnio pusės esančio garus izoliuojančio sluoksnio sd vertė turi būti ne mažesnė kaip 20 m.

Stogų virš šaldomųjų pastatų ir patalpų garus izoliuojančio sluoksnio reikalavimai nustatyti. Stogo sandūrose su sienomis, taip pat konstrukcijų ir stogo elementų, pereinančių per denginį, vietose (prie švieslangių, šachtų ir pan.) garus izoliuojantis sluoksnis turi tęstis iki šiluminės izoliacijos sluoksnio viršaus. Deformacinių siūlių garinės izoliacijos sluoksnis turi būti įrengtas taip, kad iš pastato patalpų nepraleistų drėgmės ir dengtų kompensatorių kraštus.

Plokščiuosiuose stoguose, kurie įrengti virš horizontalių gelžbetoninių perdenginių, pirmiausia turi būti įrengtas nuolydį formuojantis sluoksnis, o garus izoliuojantis sluoksnis turi būti įrengtas virš nuolydį formuojančio sluoksnio. Šis reikalavimas netaikomas, kai nuolydį formuojantis sluoksnis įrengiamas iš specialiai tam tikslui skirtų gamyklinių termoizoliacinių statybos produktų.

Reikalavimai plokščiųjų neeksploatuojamųjų stogų hidroizoliacinės dangos sutvirtinimo

Stogo hidroizoliacinėje dangoje turi būti numatytas reikiamas papildomų hidroizoliacinių sluoksnių skaičius, jų išdėstymas ir statybos produktai šių sluoksnių įrengimui.

Reikalavimai plokščiųjų neeksploatuojamųjų stogų prijungimo prie vertikalių paviršių

• prieš įrengiant ritininę hidroizoliacinę dangą ant vertikalios mūrinės sienos, mūras turi būti nutinkuotas - arba mūro siūlės turi būti užpildytos, o paviršius išlygintas;
• stogo sujungimo vietose su sienomis ir kitais vertikaliais paviršiais pastarieji turi būti padengti hidroizoliacine danga ne mažiau kaip 300 mm virš stogo plokštumos. Sujungimo su parapetais vietose, kai parapeto aukštis žemesnis nei 300 mm, hidroizoliacinė danga turi būti užleista ant parapeto viršaus ir pritvirtinta. Hidroizoliacinės dangos kraštas turi būti užsandarintas, kad į stogo konstrukcijas nepatektų vanduo.

Reikalavimai deformacinių siūlių įrengimo hidroizoliacinėje stogo dangoje

• deformacinės siūlės turi būti atitrauktos nuo sienų, parapetų ir kitų virš stogo išsikišusių pastato dalių ne mažiau kaip 500 mm;
• deformacinių siūlių išdėstymo intervalai turi būti tokie, kad užtikrintų hidroizoliacinės dangos sandarumą ir jos atsparumą irimui dėl deformacinių reiškinių;
• betone, keramzitbetonyje arba mediniuose paklotuose deformacinės siūlės turi būti įrengtos ne didesniais kaip 10 m intervalais, o termoizoliacinių statybos produktų paklotuose - ne didesniais kaip 30 m intervalais;
• pastato aukščio perkryčio vietose esančiose deformacinėse siūlėse turi būti įrengti kompensatoriai. Deformacinių siūlių konstrukcija turi būti tokia, kad, atsiradus deformacijai, pro siūlę nepratekėtų vanduo. Deformacinių siūlių įdėklams turi būti naudojami nedegūs termoizoliaciniai statybos produktai.

Deformacinės siūlės pastato konstrukcijose, paklote ir hidroizoliacinėje stogo dangoje turi būti sutapdintos.

Reikalavimai plokščiųjų neeksploatuojamųjų stogų vandens garų slėgio išlyginamojo sluoksnio

• vandens garų slėgio išlyginamasis sluoksnis turi būti įrengtas po hidroizoliacinės dangos sluoksniu;
• kai hidroizoliacinė danga įrengta ant betoninių ar gelžbetoninių paklotų, privaloma įrengti vandens garų slėgio išlyginamąjį sluoksnį;
• vandens garų slėgio išlyginamojo sluoksnio oro mikrotarpsluoksniai turi susisiekti su išore per parapetus, karnizus arba vėdinimo kaminėlius;
• visuose platesniuose kaip 10 m stoguose turi būti įrengti vėdinimo kaminėliai. 60 m2-80 m2 stogo plote turi būti įrengtas ne mažiau kaip vienas vėdinimo kaminėlis.

Reikalavimai plokščiųjų neeksploatuojamųjų stogų parapetų

• parapetai turi būti iškilę virš hidroizoliacinės stogo dangos paviršiaus ne mažiau kaip 100 mm;
• parapetai viso pastato perimetru turėtų būti įrengti viename lygyje;
• parapetų viršaus nuolydis turi būti į stogo pusę ir ne mažesnis kaip 2,9 °;
• padengiant parapetus skarda, ją būtina iškišti už vertikalaus sienos paviršiaus į abi sienos puses: esant keraminių, silikatinių apdailos plytų ir kitų išorės apdailai naudojamų statybos produktų atsparumui šalčiui, ne mažesniam kaip 100 šaldymo ir šildymo ciklų (Šilutės, Klaipėdos Palangos ir Skuodo rajonuose ne mažesniam kaip 150 šaldymo ir šildymo ciklų), - ne mažiau kaip 50 mm, o esant mažesniam atsparumui šalčiui, - ne mažiau kaip 80 mm.
