Slėginių plieninių vamzdžių tonas ir jų matmenų išdėstymas tobulina vandentiekio ir energijos sektorių projektus bei eksploataciją. Straipsnyje pristatoma nomograma, kuri apima skirtingų vamzdžių tipų pritaikymo sritis: konstrukciniai vamzdžiai, slėgio vamzdžiai, storių sienelių vamzdžiai, katilų vamzdžiai, tikslūsjų vamzdžių kategorijos ir ruošiniai, bei plieninių vamzdžių matmenų standartizavimas. Pateikiama, kaip skirtingi standartai (ASME, ASTM, EN, DIN, JIS, API) nurodo išorinio skersmens, vidinio skersmens, sienelės storio ir svorio charakteristikas, taip pat kaip interpretuojami tvarkaraščiai (SCH).
Standartizuoti parametrai ir jų vaidmuo vamzdžių pasirinkime
Plieniniai vamzdžiai skirstomi pagal gamybos metodą: besiūliai ir suvirinti (piem.: ERW, LSAW, HFW). Jie gali būti naudojami aukštai arba žemai temperatūrai ir slėgiui. Daugelis sekcijų iš čia plaukia į nomogramą: išoriniai skersmenys (OD), vidiniai skersmenys (ID), sienelės storis WT, svoris ir slėgio talpa. Tvarkaraščiai (SCH) nurodo sienelės storį, didėjant tvarkaraščiui, didėja atsparumas slėgiui. Dažniausiai sutinkami SCH 40 ir SCH 80 leidžia naudoti vamzdžius įvairiose energetikos, šildymo ir vandentiekio srityse.
Vamzdžių matmenų tvarkaraštis ir jų atitikmenys
Tvarkaraštis (SCH) yra standartinis rodiklis, susijęs su sienelės storio dydžiais tam pačiam OD. Pavyzdžiui, SCH 40 ir SCH 80 yra dažnai naudojami, kai skirstoma pagal vidutinio ir aukšto slėgio reikalavimus. Distinktus standartus tęsiantys katalogai: ASME B36.10M, ASME B36.19M, ASTM B36.10M, ASTM B36.19M. Šie standartai apibrėžia matmenis ir priedų specifikacijas, taip pat tolerancijas OD ir WT.
Vandentiekio ir pramoninių vamzdžių matmenys gali būti nurodomi keliais skirtingais būdais: OD × WT, NPS x Sch, NPS x WGT arba OD įtakotos konversijos DN. Skirtumai tarp NPS (coliai) ir DN (mm) konvertavimo yra tiesiogiai susiję su nominaliojo dydžio ir faktinio skersmens skaičiavimais. NPS yra vardinis dydis, naudojamas Šiaurės Amerikoje, o DN - milimetrais išreikštas nominalusis skersmuo. Sudėtingose grandinėse tvarkaraštis 40/80 matmenys atitinka skirtingų OD klasifikacijų reikšmes, o lankstymas (arba platusis projektavimo diapazonas) reikalauja diferencijuoti žinomesnes plieninių vamzdžių markes ir jų tvarkaraščių pasirinkimą.
Skirtingos vamzdžių kategorijos funkcionalumo kontekste
- Konstrukciniai vamzdžiai - seami ir besiūliai konstrukciniai vamzdžiai, gaminami iš ritinių lakštų suvirinant; plačiai taikomi didelių skersmenų sistemose.
- Slėgio vamzdžiai - skirti šildymo, garų, naftos/gazų ir kitų skysčių perdavimui; gali būti hot-rolled arba cold-drawn, vienodi skaitmeniniai rodmenys (OD/ID/WT).
- Storių sienelių vamzdžiai - išskiriami dėl ypač didelės atsparumo korozijai ir mechaninei įtempiai; dažnai naudojami dujų ir energijos įrenginiuose, taip pat aukšto drėgnumo aplinkose.
- Katilų ir šilumos aparatūros vamzdžiai - pritaikyti aukštoms temperatūroms; platūs asortimentai nuo 17,2 mm iki 610 mm skersmens.
- Tikslūs (precision) vamzdžiai - padalinti į cold-drawn ir hot-rolled; taikomi hydraulikos, automatikos ir mechaninės inžinerijos sektoriuose.
- Linijos vamzdžiai - projektams, kur svarbu įrengti vamzdynus skysčiams, dujoms, garams ar net kietiesiems dalims; aptarnauja tiek vidaus, tiek užsienio rinkas.
Matmenų ir standarto nuoseklumas: praktinis požiūris
ASME B36.10M/B36.19M, ASTM A53/A106/A333/A106, API 5L, DIN EN 10210/10255 ir kt. - tai pagrindiniai matrų rinkiniai, kuriais remiasi pasaulio vamzdžių pramonė. Daug kartų išorinis skersmuo (OD) ir sienelės storis matuojami tiek nominaliai (NPS, DN), tiek tikrosiomis šoninėmis specifikacijomis. Pavyzdžiai: 40 ir 80 SCH dažnai parodo sienelės storį ir gebėjimą atlaikyti atitinkamus slėgius; 40SD/80SD gali būti taikomi skirtingose situacijose, atsižvelgiant į medžiagos klasę (pvz., A36, A53B ar A106B).
Nomogramos taikymas praktikoje
Vamzdynų projektų metu svarbu suprasti: nuo OD ir WT priklauso slėgio laikymas, kuro ir vandens transportavimo efektyvumas bei ilgaamžiškumas. Be to, skirtingos aplinkos (drėgmė, korozijos rizika, aukštesnės temperatūros) lemia pasirinkimą tarp plieno, nerūdijančio plieno, API 5L, ar hibridinių sprendimų (pvz., PE/PEX ar daugiasluoksnių vamzdžių).
Standartų taikymo pavyzdžiai ir praktiniai patarimai
- Vandens tiekimo ir apsaugos infrastruktūroje dažnai naudojami 40-80 SCH plieniniai vamzdžiai su OD matmenimis, kuriuos atitinka ANSI/ASME standartai; tokie vamzdžiai taikomi tiek namų, tiek didelių pastatų įrangoje.
- Kojos ir jungtys turi būti suderintos su standartiniais siūlų dydžiais (NPS arba DN) ir tvarkaraščiais - taip užtikrinamas vientisas sujungimas su kitomis jungtimis ir priedais.
- NERŪDIJANČIO plieno vamzdžiai dažnai naudojami priešgaisrinėse sistemose dėl didelio atsparumo korozijai ir aukščiausių temperatūrų užtikrinimo, o jų ilgalaikis tarnavimas gali siekti kelis dešimtmečius.
- HFW (aukšto dažnio suvirinimas) ir ERW technologijų derinimas leidžia optimizuoti gamybos našumą ir užtikrinti tinkamą siūlių kokybę esamų projektų poreikiams - ypač SB80 klasės vamzdynams aukšto slėgio sistemoms.
Kurti praktinę nomogramą: išvados ir pasirinkimo gairės
Nomograma apima: OD, WT, NPS/DN, SCH klasę, medžiagos tipą, sienos storio ir skaičių; jos tikslas - greitai parinkti tinkamą vamzdžio dydį ir tvarkaraštį pagal taikymo sritį. Pavyzdžiui, 40 schemos ERW vamzdis gali būti numatytas vidaus vandentieko sistemai, o 80 schemos ERW - pramoninės linijos (aukšto slėgio), atitinkančios A106 B klasės ar API 5L specifikacijas.
Dažniausiai naudojamos medžiagos ir jų privalumai
- Karštai valcuoti plieniniai vamzdžiai (hot-rolled) - didelis atsparumas slėgiui, plačios taikymo galimybės; dažnai pasitaiko 40/80 SCH variantuose.
- Šaltai nupiešti (cold-drawn) - didesnė precizija, taikomi hydraulikos ir mechaninių komponentų vamzdžiai; mažesni OD diapazonai.
- Nerūdijančio plieno vamzdžiai (pvz., 304) - didelis atsparumas korozijai, ilgalaikė tarnavimo trukmė (70-100 metų) priešingai nei cinkuotas plienas.
- PE/PEX ir daugiasluoksniai vamzdžiai - lengvi montuoti, ekonomiški, lengvai lanksčiai vietoj alkūnių; naudojami renovacijos projektuose ir karštam/šaltam vandeniui.
Tikslas ir praktiniai patarimai projektų įgyvendinimui
Siekiant užtikrinti kokybę ir viešąją saugą, būtina vadovautis ASME/ASTM/EN/ISO/API standartais, rinktis tinkamą tvarkaraštį pagal planuojamą apkrovą, o matmenų pasirinkimą pagrįsti inžinerinėmis skaičiavimų gairėmis. Geriausia praktika - naudoti nomogramą, kuri sujungia OD, WT, SCH ir medžiagos klasę, užtikrinant atsparumą slėgiui ir kokybišką vamzdyno eksploatavimą per visą projekto gyvavimo laikotarpį.
Specifiniai matmenų ir dydžių pavyzdžiai
Populiariausi pasirinkimai įtraukti: NPS x Sch 3" x Sch 40, NPS x Sch 4" x Sch 40, NPS x WGT STD/XS (priešprieš jo plėtinius), taip pat OD įvėrimas naudojant DN konvertavimą. Skirtingi OD diapazonai padeda pasirinkti tinkamą vamzdį skirtingoms sektorių užduotims: mažas OD (12,7-50,8 mm) - gyvenamųjų patalpų vandentiekis ir tikslūs vamzdžiai; vidutinis OD (50,8-219 mm) - pramoninis suslėgtas oras ir garų linijos; didelis OD (219-630 mm) - miesto magistralės ir aukšto slėgio linijos.
Taikant tvarkaraščius 40 ir 80, galima žinoti sienelės storio platefiksą ir aptarnauti skirtingus slėgio diapazonus: SCH 40 (mažesnis/slėgis iki mažd. 2 MPa) ir SCH 80 (storis ir atsparumas didesnis, iki aplinkinių 3 MPa). Siekiant tikslumo, naudojama lazerinė WT matavimo įranga, užtikrinanti pakankamą tikslumo rėmą ±0,01 mm.
Optimizuoti tiekimo ir gamybos procesai
Gamintojų diagramos, kaip Huayang pavyzdys, parodo ERW ir HFW linijų integraciją, siekiant didelio našumo, aukštos kokybės suvirinimo siūlių ir tikslų WT tolerancijas. ERW tiekimo gijos duomenys suteikia logistinės optimizacijos privalumus: mažiau transportavimo vietojo masyvo, didesnė pradinė galia ir tiksliai tarptautiniai standartai. 2024 m. purkštuvų ir garų linijų vamzdžių pavyzdžiai rodo, kaip SCH 40/80 tvarkaraščiai taikomi skirtingoms industrinėms reikmėms.
Santrauka apie taikytinus standartus ir matmenis

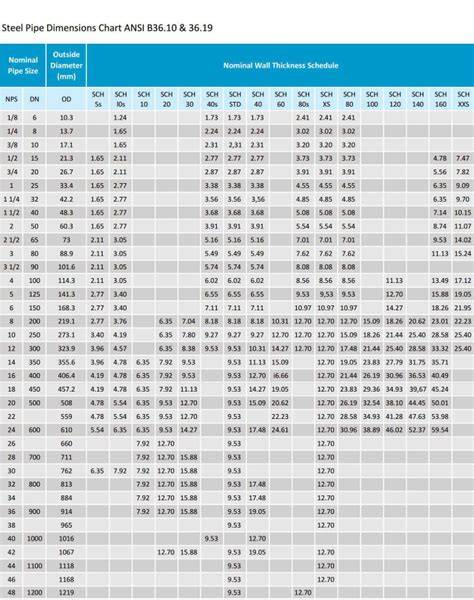

Plieninių vamzdžių matmenų ir dydžių lentelė (40/80 SCH) yra standartizuotas įrankis projektavimo ir eksploatavimo kontekste. Tai padeda išlaikyti tikslų OD/ID/WT, svorį ir slėgio talpą, suderinant su konkrečiais standartais (ASME B36.10M/B36.19M, ASTM A53/A106, API 5L, EN 10255/10210, DIN). Įtrauktos įvairios vamzdžių klasės, pvz., STD, XS, XXS, bei daugelio tvarkaraščių konfigūracijos, kurios užtikrina tinkamą santykį tarp sienos storio ir skersmens, atsižvelgiant į apkrovą.
